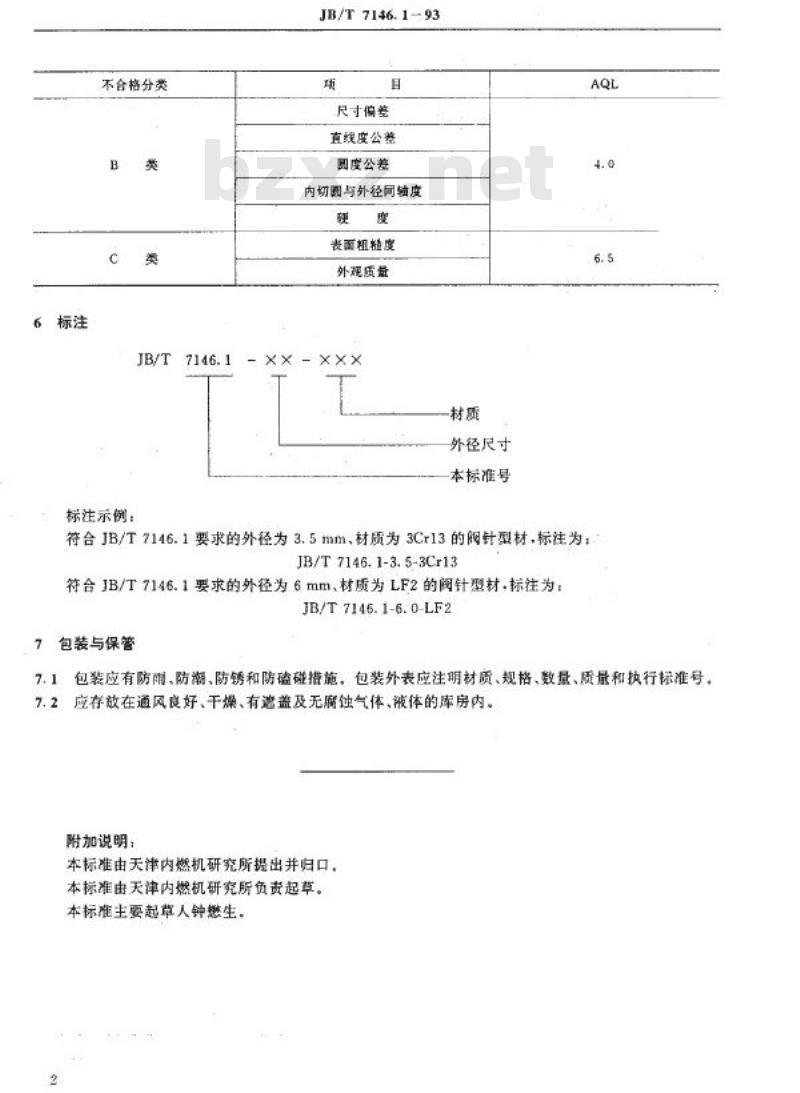

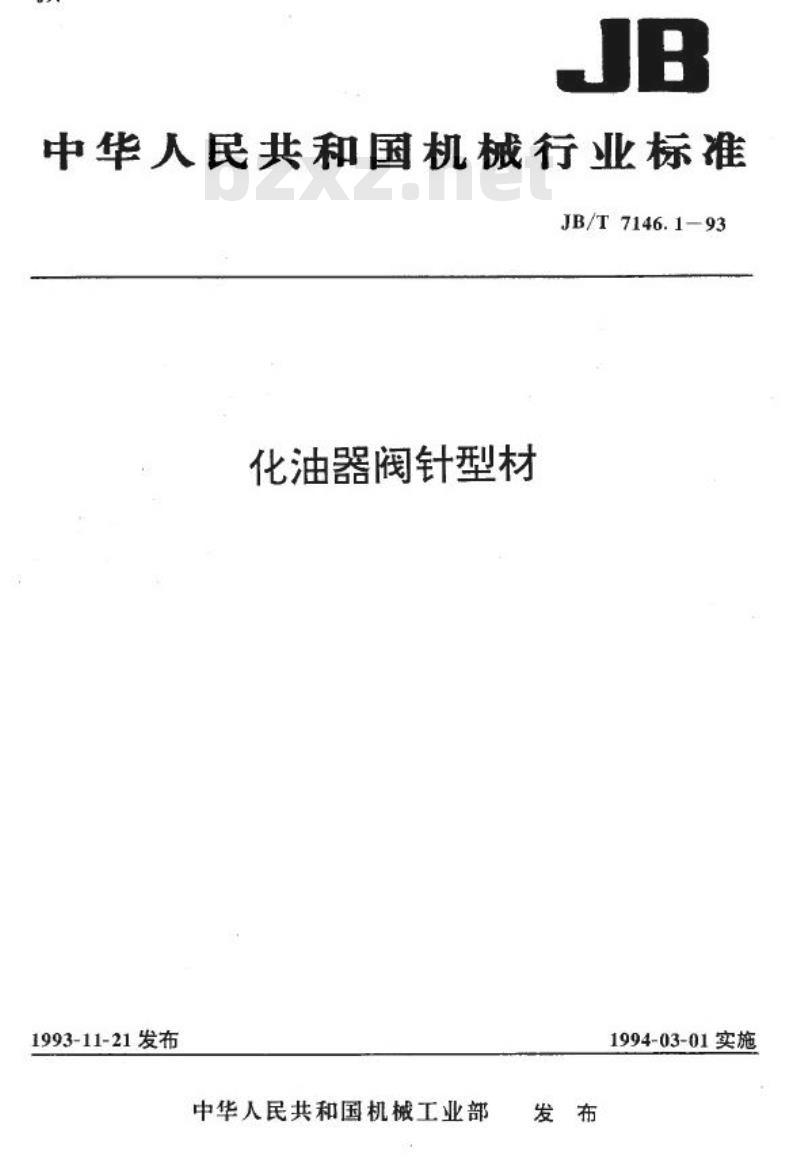

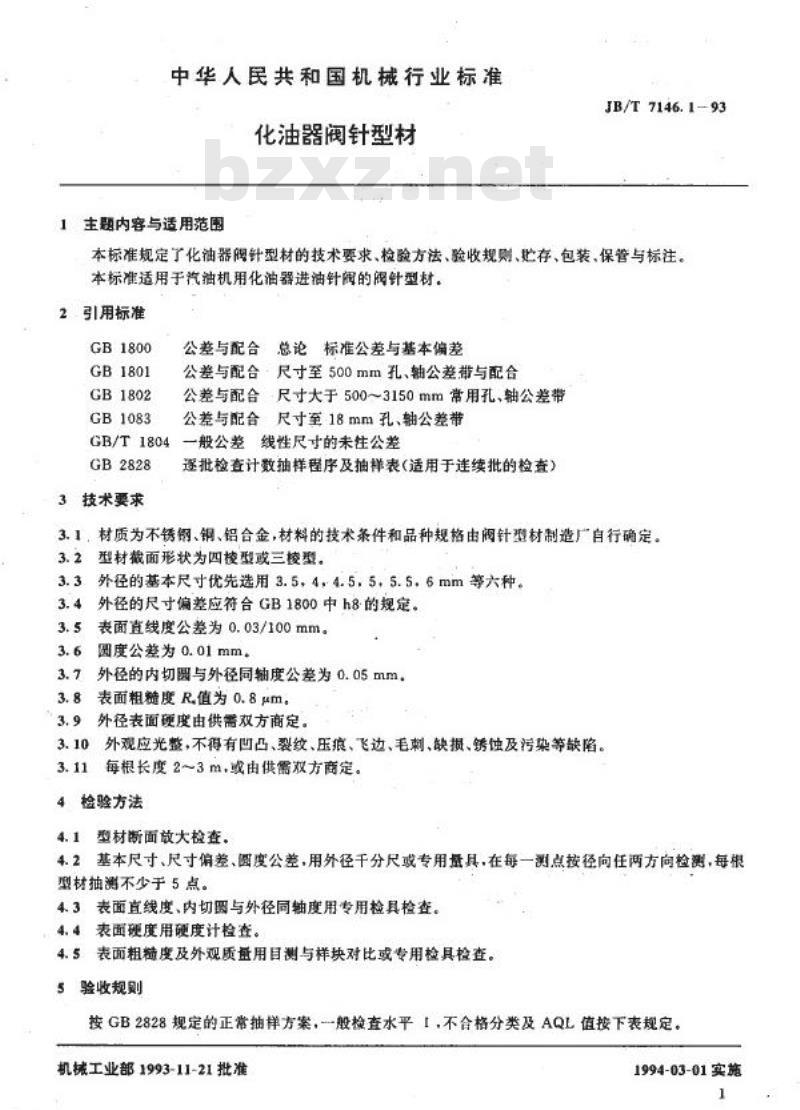

中华人民共和国机械行业标准 JB/T 7146.1-93 化油器阀针型材 1 范围 本标准规定了化油器阀针型材的技术要求、检验方法、验收规则、贮存、包装、保管与标注。本标准适用于汽油机用化油器进油针阀的阀针型材。 2 引用标准 GB1800 GB1801 GB1802 GB1083 GB/T1804 GB2828 3 技术要求 3.1 材质要求：不锈钢、铜、铝合金，材料的技术条件和品种规格由阀针型材制造厂自行确定。 3.2 型材截面形状：四校型或三棱型。 3.3 外径的基本尺寸优先选用：3.5mm、4mm、4.5mm、5mm、5.5mm、6mm等六种。 3.4 外径的尺寸偏差应符合GB1800中h8的规定，表面直线度公差为0.03/100mm。 3.5 围度公差为0.01mm。 3.6 外径的内切圆与外径同轴度公差为0.05mm。 3.7 表面粗糙度R值为0.8μm。 3.8 外径表面硬度由供需双方商定，外观应光整，不得有凹凸、裂纹、压痕、飞边、毛刺、缺损、锈蚀及污染等缺陷。 3.9 每根长度2~3m，或由供需双方商定。 4 检验方法 4.1 型材断面放大检查。 4.2 基本尺寸、尺寸偏差、圆度公差，使用外径千分尺或专用量具，在每一测点按径向任两方向检测，每根型材抽测不少于5点。 4.3 表面直线度、内切圆与外径同轴度用专用检具检查。 4.4 表面硬度用硬度计检查。 4.5 表面粗糙度及外观质量用目测与样块对比或专用检具检查。 5 验收规则 按GB2828规定的正常抽样方案，检查水平1，不合格分类及AQL值按下表规定。 6 标注 不合格分类： 类 B 类 C 标注示例： 符合JB/T7146.1要求的外径为3.5mm，材质为3Cr13的阀针型材，标注为：JB/T7146.1-3.5-3Cr13 符合JB/T7146.1要求的外径为6mm、材质为LF2的阀针型材，标注为：JB/T 7146.1-6.0-LF2 7 包装与保管 包装应有防雨、防潮、防锈和防碰撞措施，包装外表应注明材质、规格、数量、质量和执行标准号。 7.1 应存放在通风良好、干燥、有遮盖及无腐蚀气体、液体的库房内。 附加说明： 本标准由天津内燃机研究所提出并归口，负责起草。主要起草人：钟懋生。
