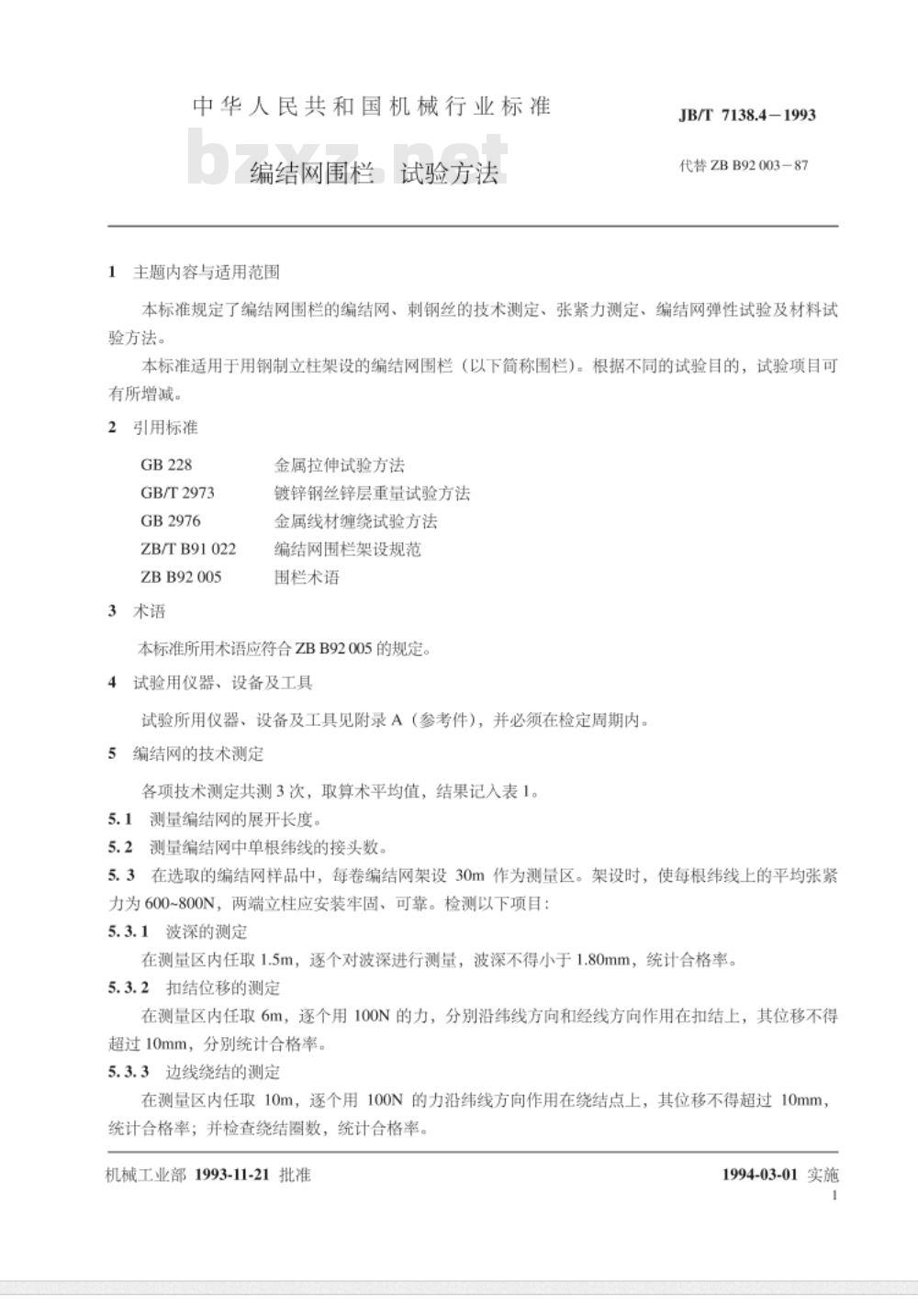

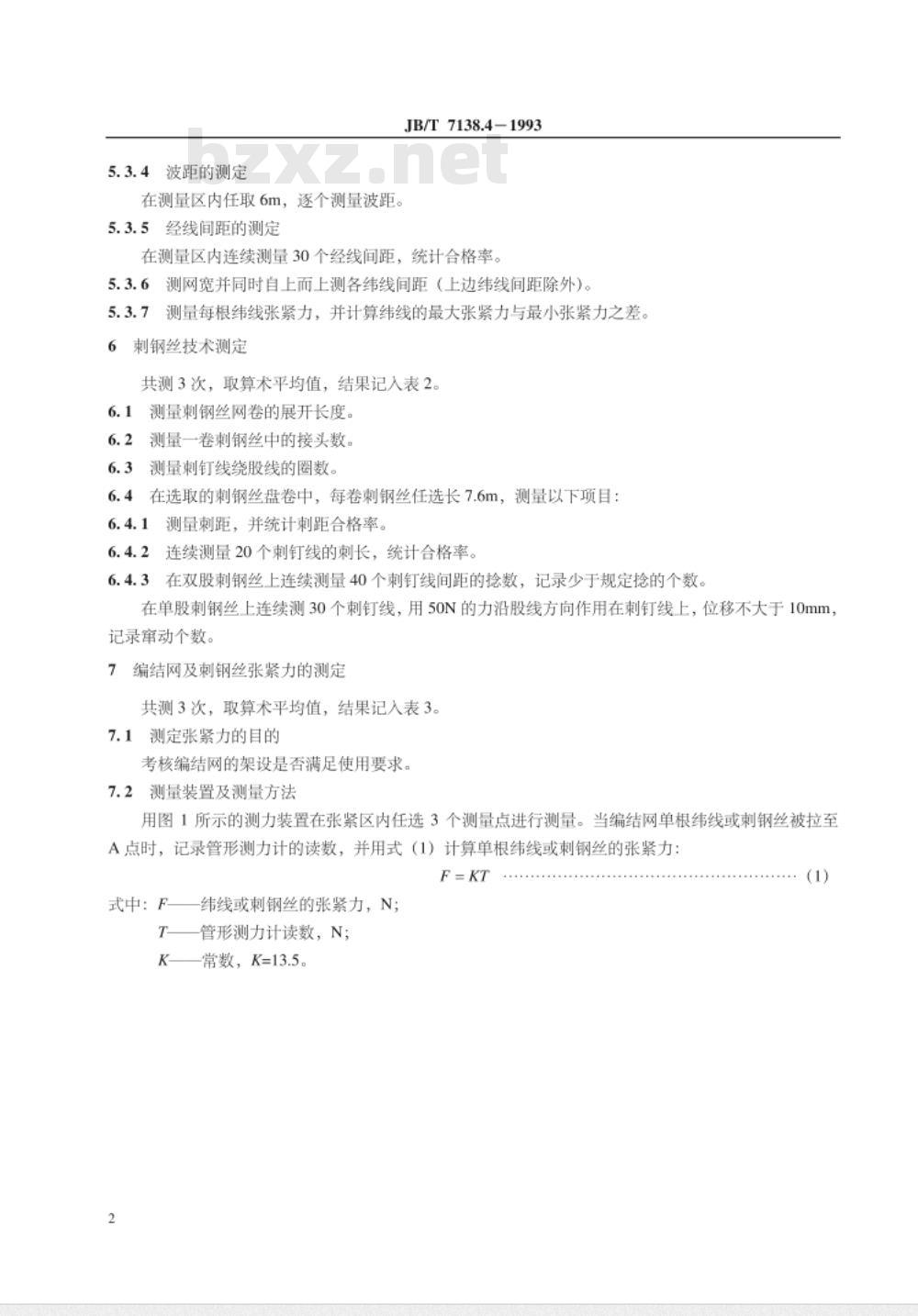

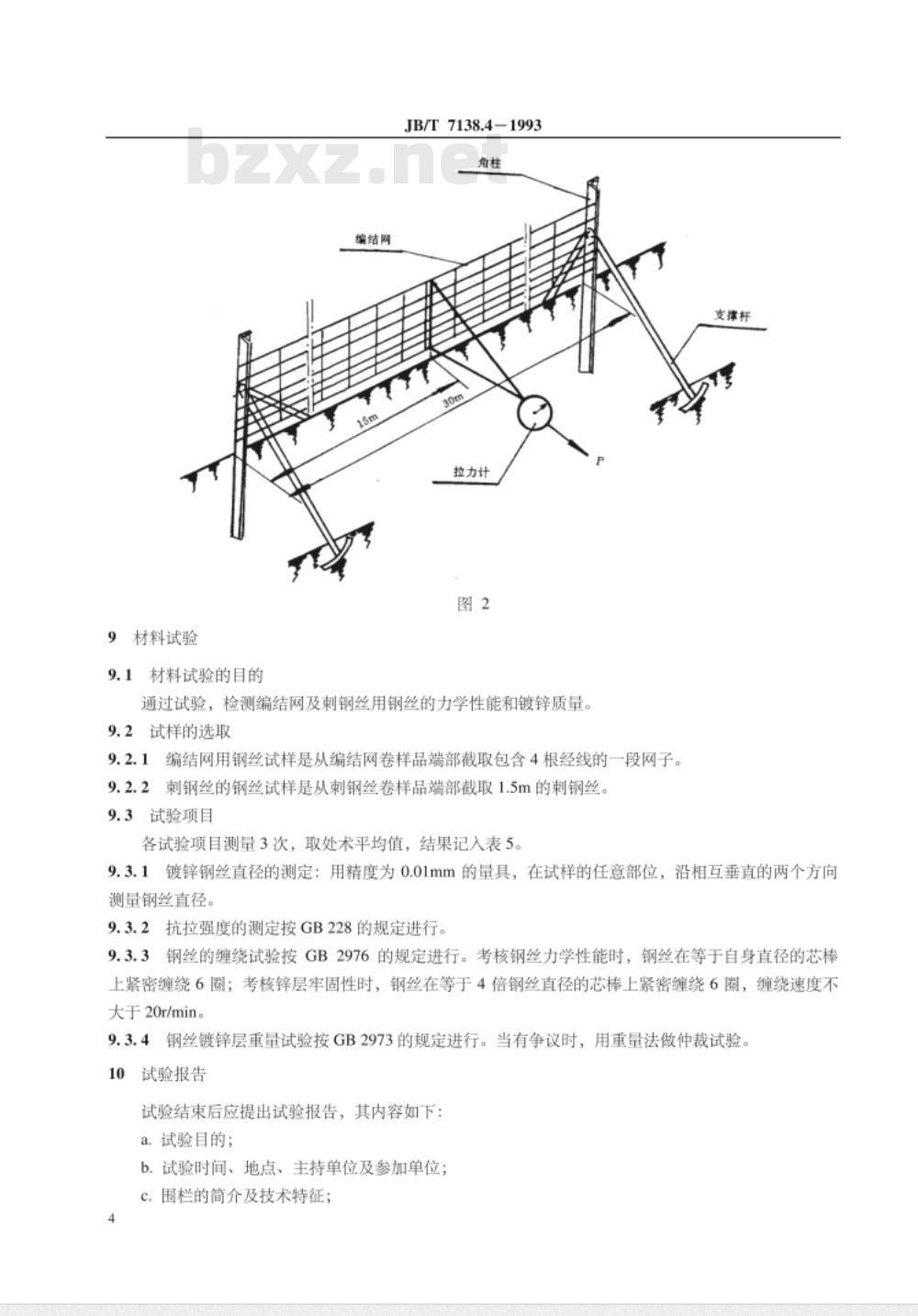

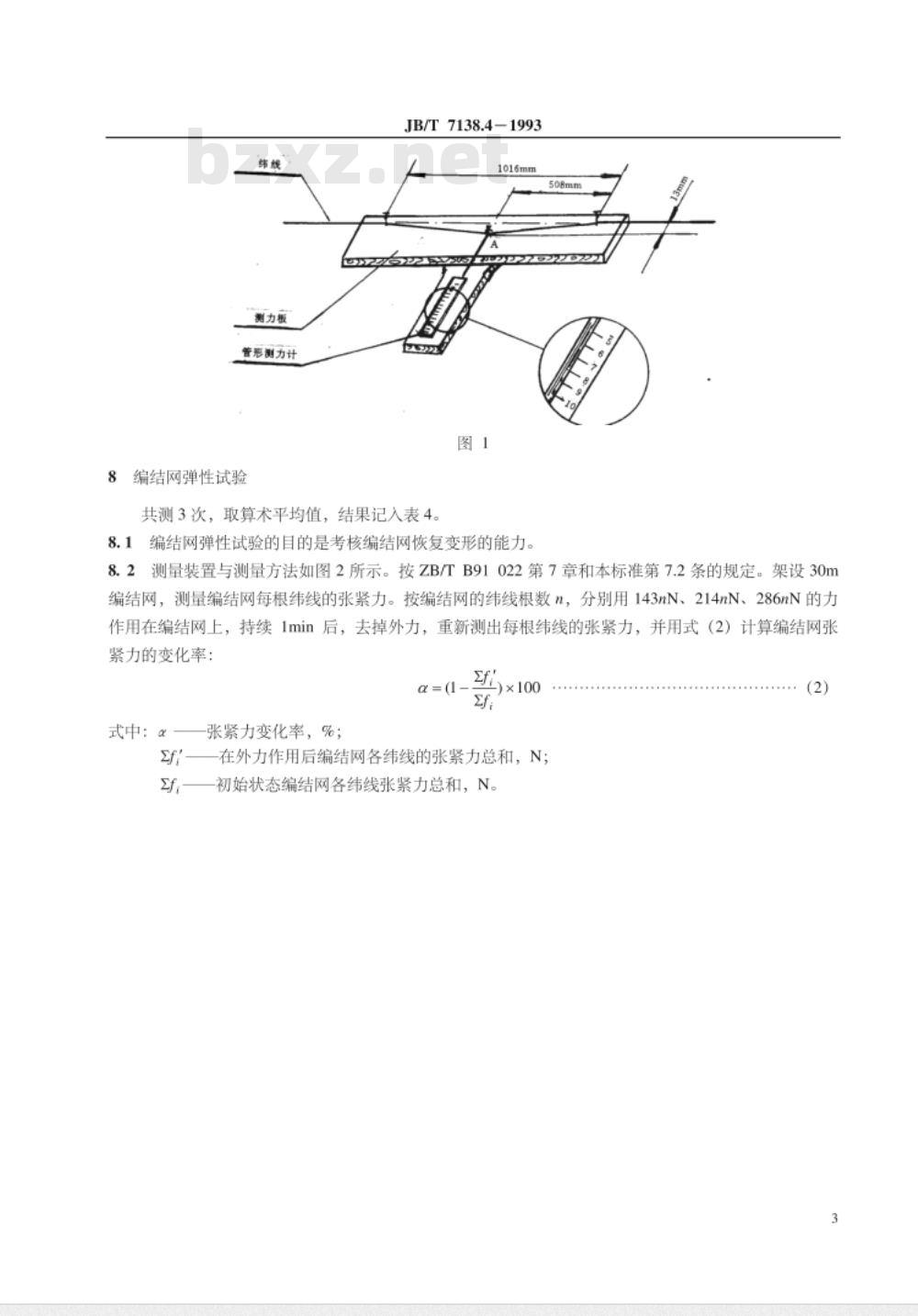

中华人民共和国机械行业标准 编结网围栏试验方法 JB/T7138.4-1993 1993-11-21发布 1994-03-01实施 中华人民共和国机械工业部发布 1 主题内容与适用范围 本标准规定了编结网围栏的编结网、刺钢丝的技术测定、张紧力测定、编结网弹性试验及材料试验方法。本标准适用于用钢制立柱架设的编结网围栏（以下简称围栏）。根据不同的试验目的，试验项目可有所增减。 2 引用标准 GB228 GB/T2973 GB2976 ZB/TB91022 ZBB92005 3 术语 金属拉伸试验方法 镀锌钢丝锌层重量试验方法 金属线材缠绕试验方法 编结网围栏架设规范 围栏术语 本标准所用术语应符合ZBB92005的规定。 4 试验用仪器、设备及工具 试验所用仪器、设备及工具见附录A（参考件），并必须在检定周期内。 5 编结网的技术测定 各项技术测定共测3次，取算术平均值，结果记入表1。 5.1 测量编结网的展开长度。 5.2 测量编结网中单根纬线的接头数。 5.3 在选取的编结网样品中，每卷编结网架设30m作为测量区。架设时，使每根纬线上的平均张紧力为600~800N，两端立柱应安装牢固、可靠。检测以下项目： 5.3.1 波深的测定 在测量区内任取1.5m，逐个对波深进行测量，波深不得小于1.80mm，统计合格率。 5.3.2 扣结位移的测定 在测量区内任取6m，逐个用100N的力，分别沿纬线方向和经线方向作用在扣结上，其位移不得超过10mm，分别统计合格率。 5.3.3 边线绕结的测定 在测量区内任取10m，逐个用100N的力沿纬线方向作用在绕结点上，其位移不得超过10mm，统计合格率；并检查绕结圈数，统计合格率。 5.3.4 波距的测定 在测量区内任取6m，逐个测量波距。 5.3.5 经线间距的测定 在测量区内连续测量30个经线间距，统计合格率。测网宽并同时自上而下测各纬线间距（上边纬线间距除外）。 5.3.6 测量每根纬线张紧力，并计算纬线的最大张紧力与最小张紧力之差。 6 刺钢丝技术测定 共测3次，取算术平均值，结果记入表2。 6.1 测量刺钢丝网卷的展开长度。 6.2 测量一卷刺钢丝中的接头数。 6.3 测量刺钉线绕股线的圈数。 6.4 在选取的刺钢丝盘卷中，每卷刺钢丝任选长7.6m，测量以下项目： 6.4.1 测量刺距，并统计刺距合格率。 6.4.2 连续测量20个刺钉线的刺长，统计合格率。 6.4.3 在双股刺钢丝上连续测量40个刺钉线间距的捻数，记录少于规定捻的个数。 6.4.4 在单股刺钢丝上连续测30个刺钉线，用50N的力沿股线方向作用在刺钉线上，位移不大于10mm，记录窜动个数。 7 编结网及刺钢丝张紧力的测定 共测3次，取算术平均值，结果记入表3。 7.1 测定张紧力的目的 考核编结网的架设是否满足使用要求。 7.2 测量装置及测量方法 用图1所示的测力装置在张紧区内任选3个测量点进行测量。当编结网单根纬线或刺钢丝被拉至A点时，记录管形测力计的读数，并用式（1）计算单根纬线或刺钢丝的张紧力：F=KT 式中：F为纬线或刺钢丝的张紧力，N；T为管形测力计读数，N；K为常数，K=13.5。 8 编结网弹性试验 共测3次，取算术平均值，结果记入表4。 8.1 编结网弹性试验的目的是考核编结网恢复变形的能力。 8.2 测量装置与测量方法 如图2所示。按ZB/TB91022第7章和本标准第7.2条的规定。架设30m编结网，测量编结网每根纬线的张紧力。按编结网的纬线根数n，分别用143nN、214nN、286nN的力作用在编结网上，持续1min后，去掉外力，重新测出每根纬线的张紧力，并用式（2）计算编结网张紧力的变化率： α = (f - f0) / f0 × 100% 式中：α为张紧力变化率，%；f为在外力作用后编结网各纬线的张紧力总和，N；f0为初始状态编结网各纬线张紧力总和，N。 9 材料试验 9.1 材料试验的目的 通过试验，检测编结网及刺钢丝用钢丝的力学性能和镀锌质量。 9.2 试样的选取 9.2.1 编结网用钢丝试样是从编结网卷样品端部截取包含4根经线的一段网子。 9.2.2 刺钢丝的钢丝试样是从刺钢丝卷样品端部截取1.5m的刺钢丝。 9.3 试验项目 各试验项目测量3次，取算术平均值。
