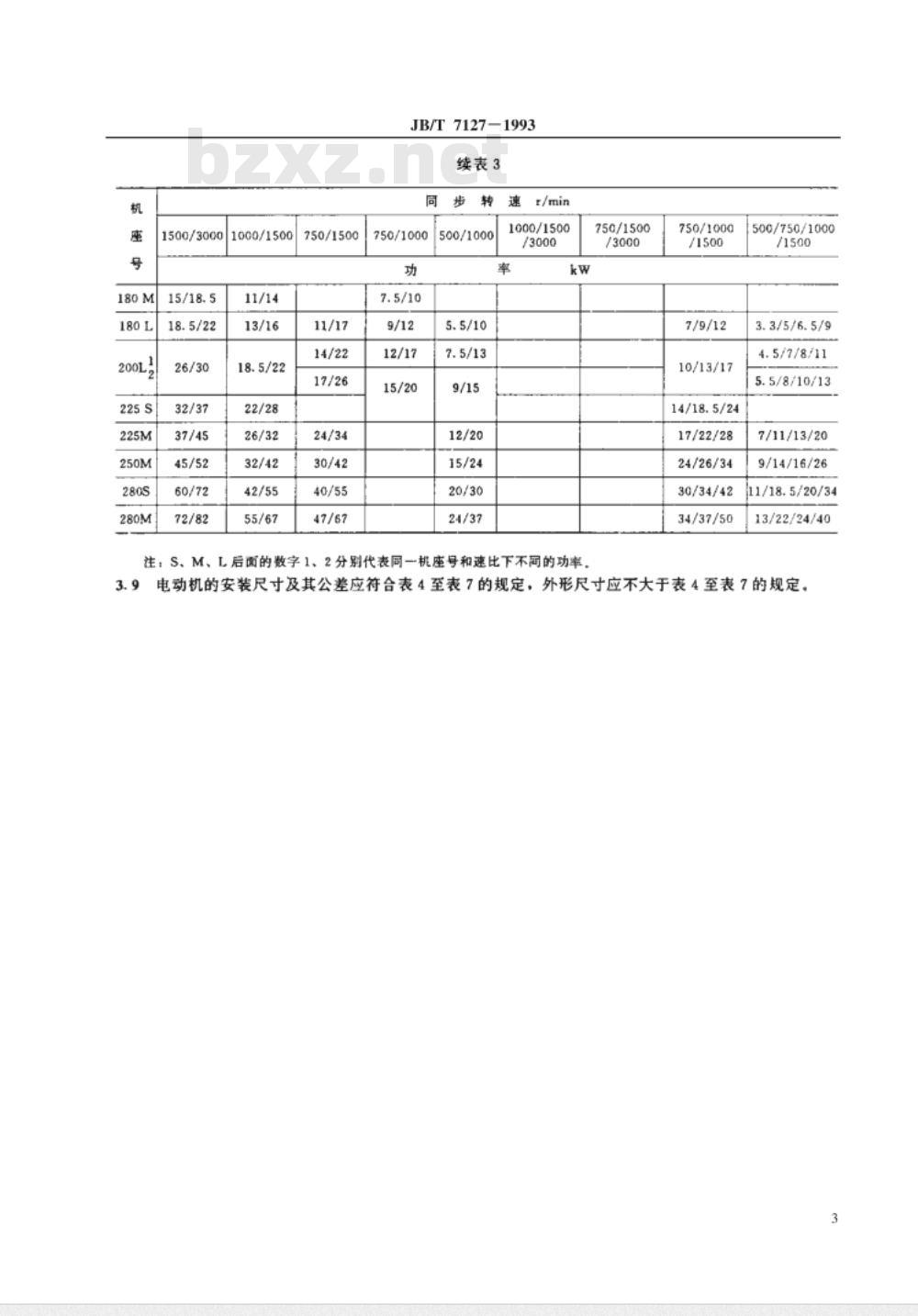

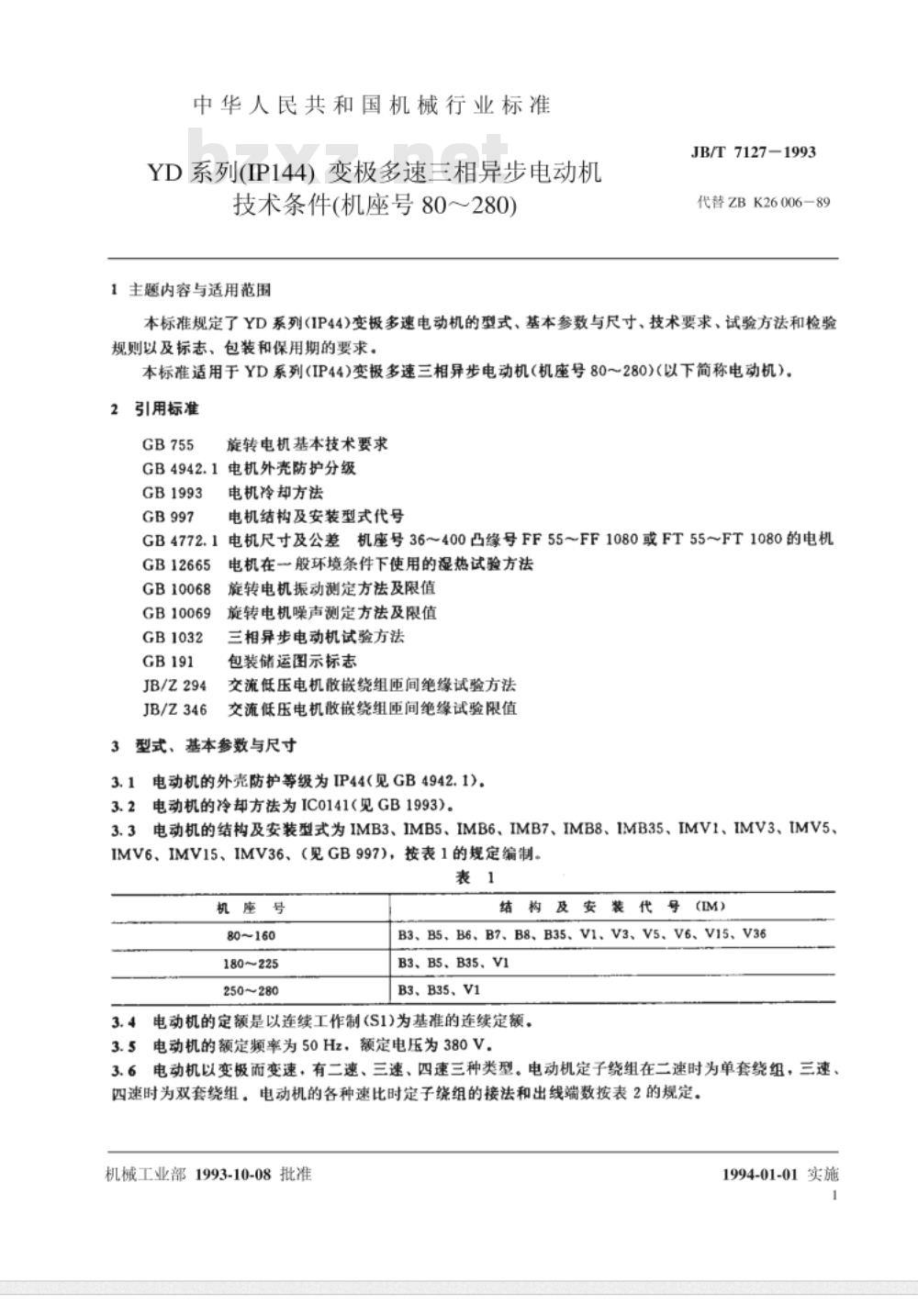

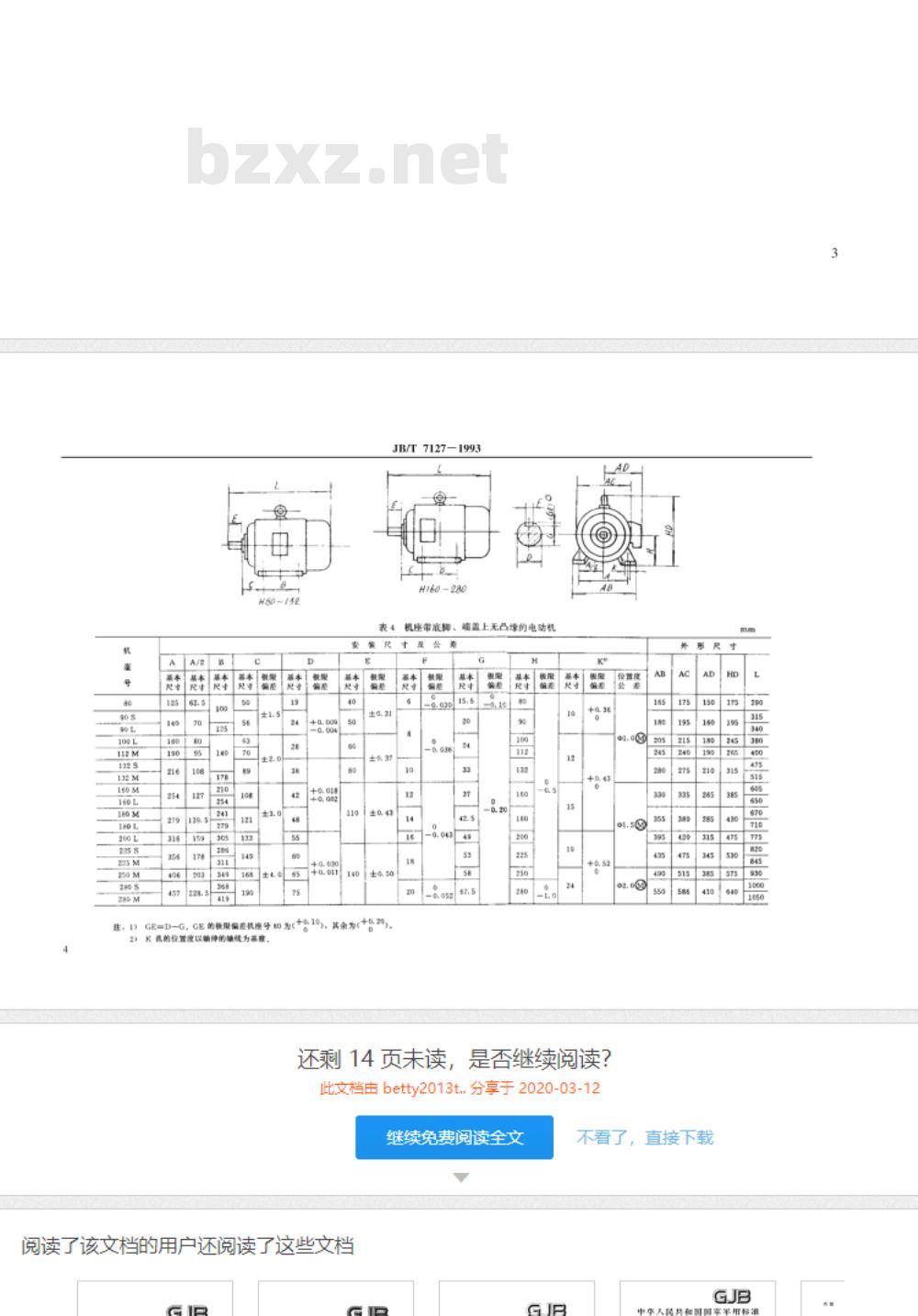

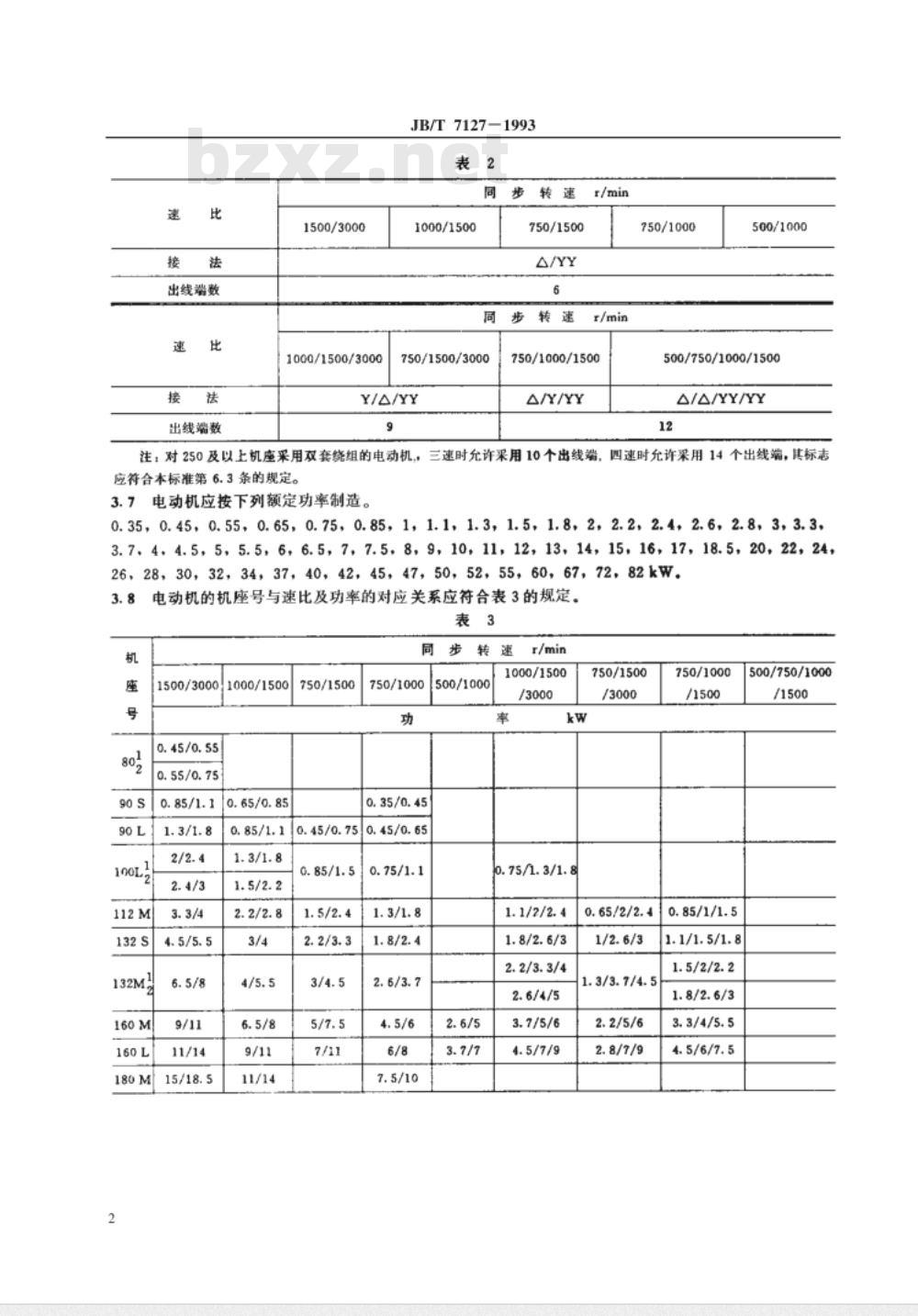

中华人民共和国机械行业标准 YD系列(IP44)变极多速三相异步电动机技术条件（机座号80～280） JB/T 7127-1993 1 主题内容与适用范围 本标准规定了YD系列(IP44)变极多速电动机的型式、基本参数与尺寸、技术要求、试验方法和检验规则以及标志、包装和保用期的要求。本标准适用于YD系列(IP44)变极多速三相异步电动机（机座号80～280）（以下简称电动机）。 2 引用标准 GB 755 GB 4942.1 电机外壳防护分级 GB 1993 电机冷却方法 GB 997 电机结构及安装型式代号 GB 4772.1 电机尺寸及公差 GB 12665 GB 10068 GB 10069 GB 1032 GB 191 JB/Z 294 JB/Z 346 旋转电机基本技术要求 旋转电机振动测定方法及限值 旋转电机噪声测定方法及限值 三相异步电动机试验方法 包装储运图示标志 交流低压电机散嵌绕组匝间绝缘试验方法 3 技术要求 3.1 电动机的外壳防护等级为IP44（见GB 4942.1）。 3.2 电动机的冷却方法为IC0141（见GB 1993）。 3.3 电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV1、IMV3、IMV5、IMV6、IMV15、IMV36（见GB 997）。 3.4 电动机的定额是以连续工作制(S1)为基准的连续定额。 3.5 电动机的额定频率为50Hz，额定电压为380V。 3.6 电动机以变极而变速，有二速、三速、四速三种类型。电动机定子绕组在二速时为单套绕组，三速、四速时为双套绕组。电动机的各种速比时定子绕组的接法和出线端数按表2的规定。 表2 电动机速比及出线端数 速比 | 接法 | 出线端数 1500/3000 | Y/A/YY | 9 1000/1500/3000 | A/YY | 6 750/1500 | A/Y/YY | 12 750/1000/1500 | A/A/YY/YY | 12 注：对250及以上机座采用双套绕组的电动机，三速时允许采用10个出线端，四速时允许采用14个出线端，其标志应符合本标准第6.3条的规定。 3.7 电动机应按下列额定功率制造：0.35、0.45、0.55、0.65、0.75、0.85、1、1.1、1.3、1.5、1.8、2、2.2、2.4、2.6、2.8、3、3.3、3.7、4、4.5、5、5.5、6、6.5、7、7.5、8、9、10、11、12、13、14、15、16、17、18.5、20、22、24、26、28、30、32、34、37、40、42、45、47、50、52、55、60、67、72、82kW。 3.8 电动机的机座号与速比及功率的对应关系应符合表3的规定。 表3 电动机机座号与速比及功率对应关系 机座号 | 80-160 | 180-225 | 250-280 速比 | 1500/3000 | 1000/1500 | 750/1500 功率 (kW) | 0.45/0.55 | 0.55/0.75 | 0.85/1.1 4 使用条件 4.1 电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 电动机在下列使用条件下，应能额定运行：海拔高度不超过1000m；环境空气最高温度不超过40℃；环境空气最低温度为-15℃；最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。 4.3 电动机在功率、电压及频率为额定时，其效率和功率因数的保证值应符合表4的规定。 表4 电动机效率和功率因数 功率 (kW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 效率 (%) | 83.8 | 84.8 | 84.5 | 85.5 | 87.0 | 87.5 | 88.0 | 88.5 | — | — | — | — | — | —
