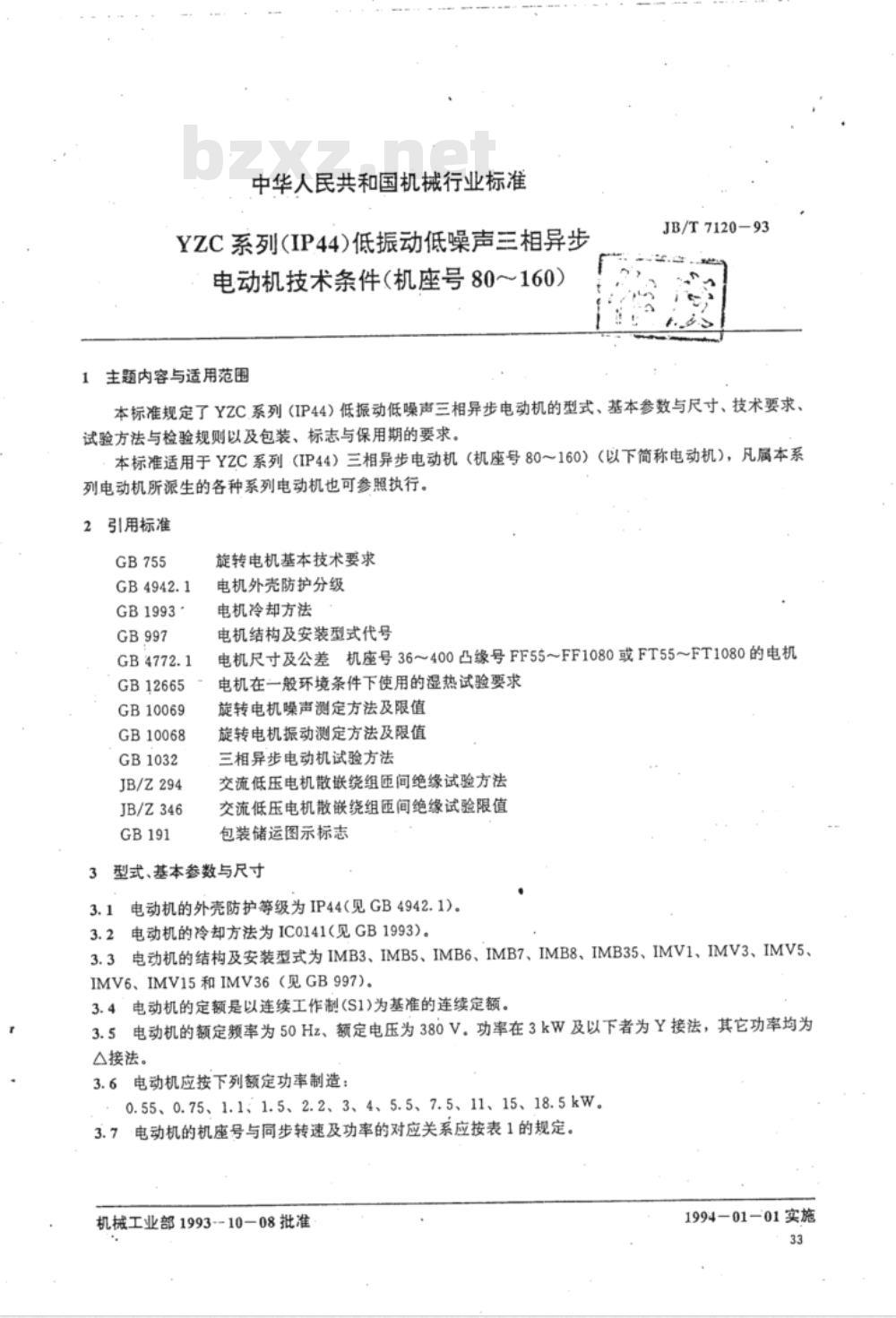

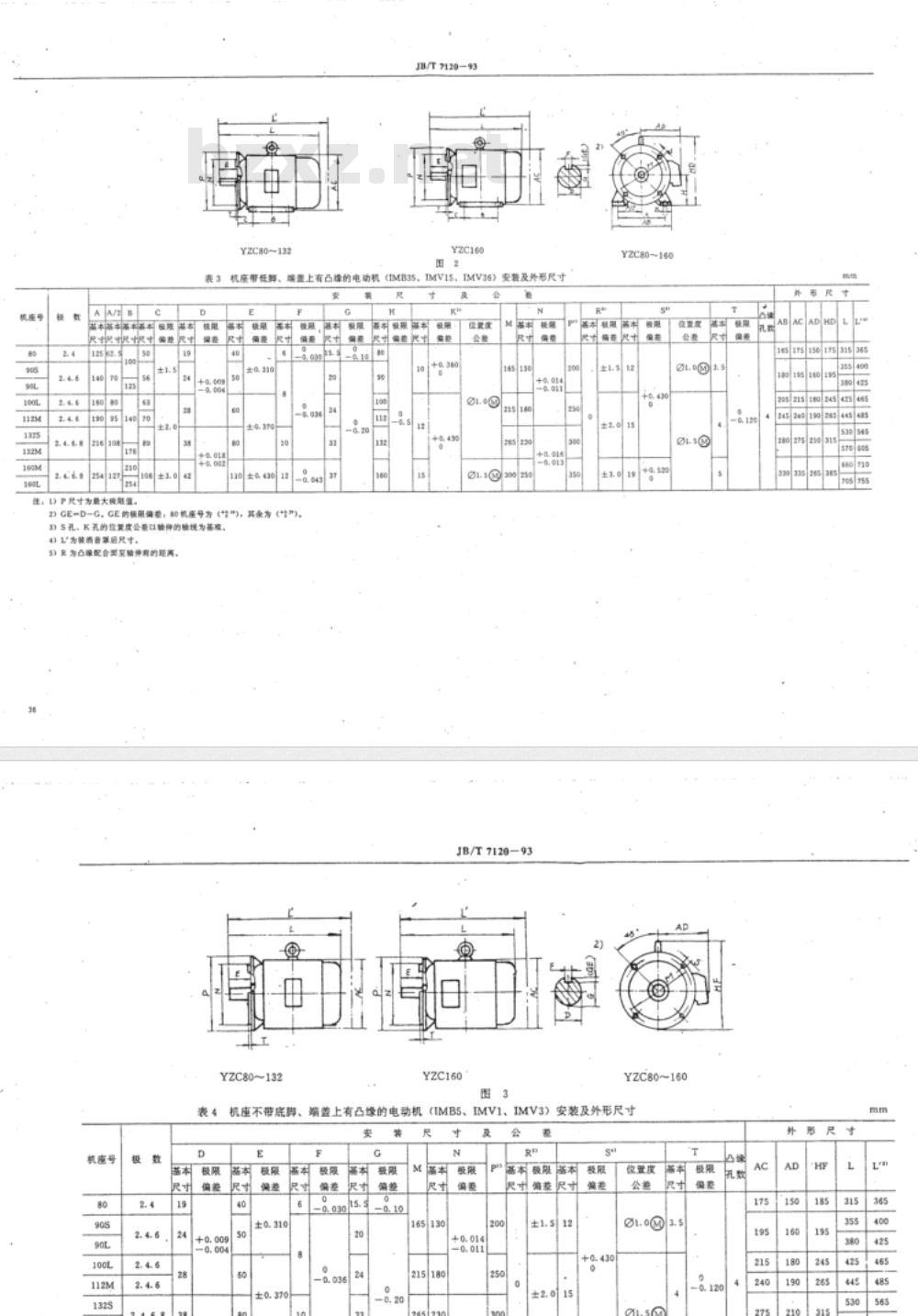

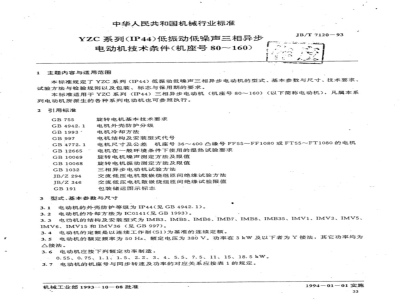

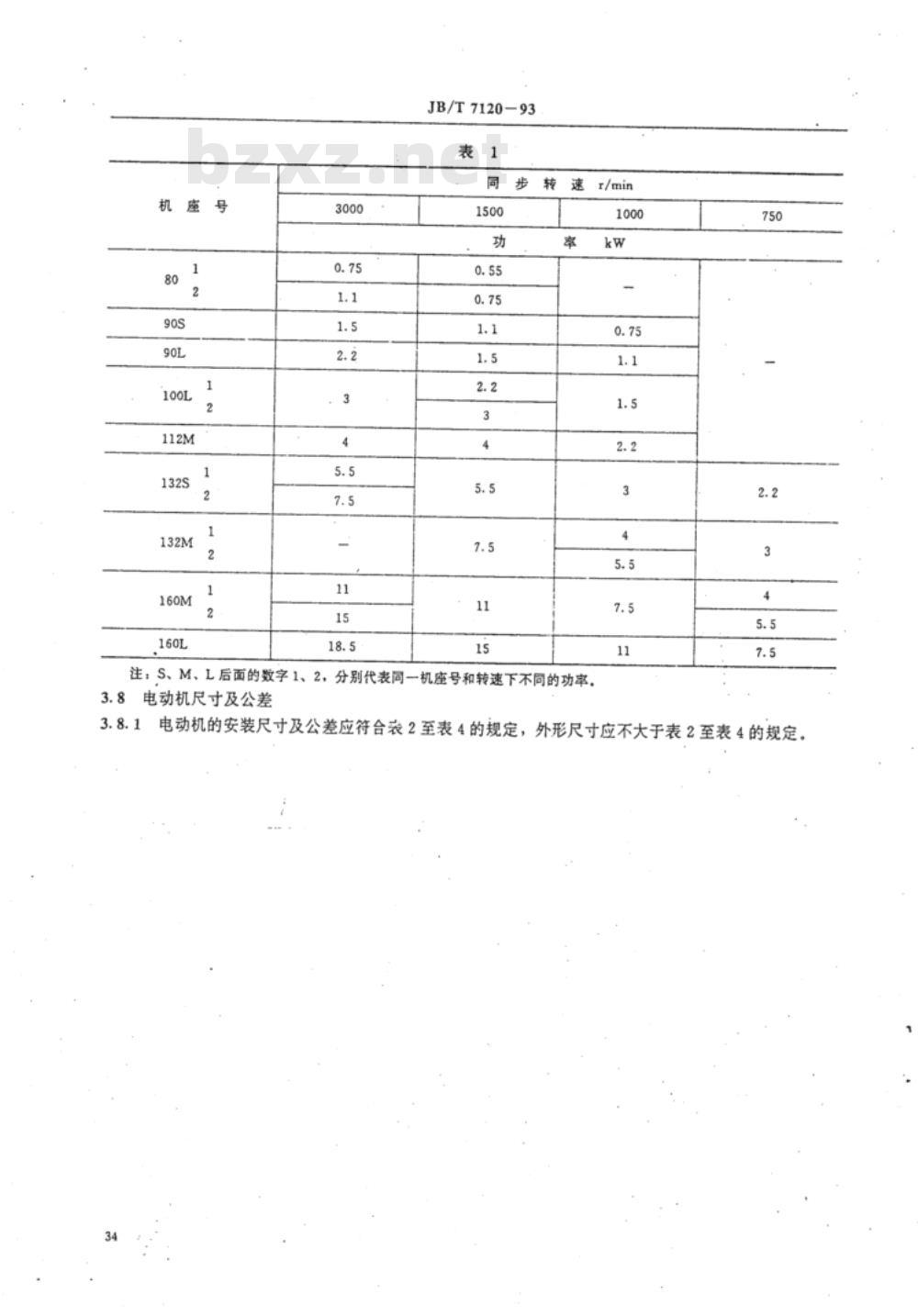

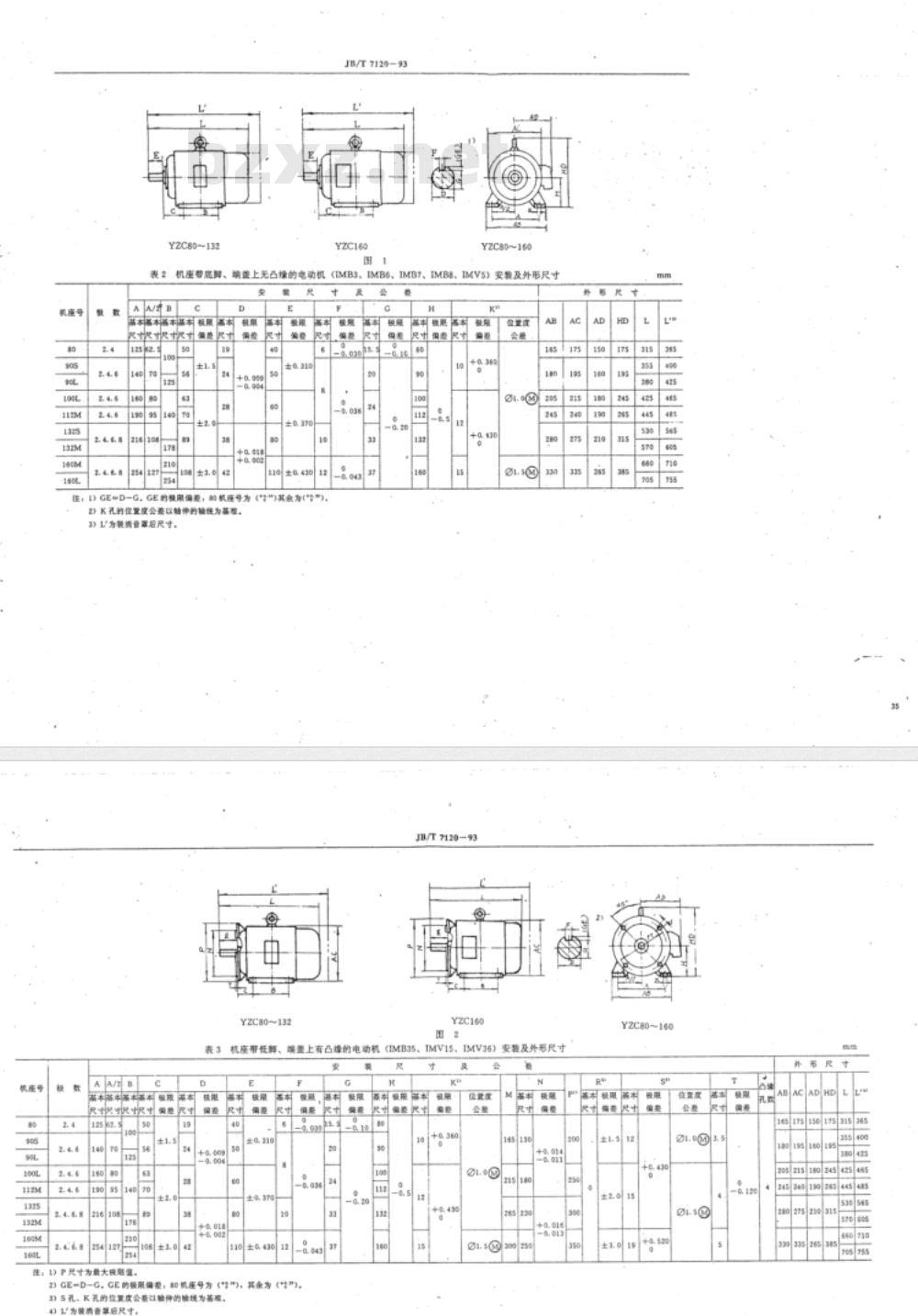

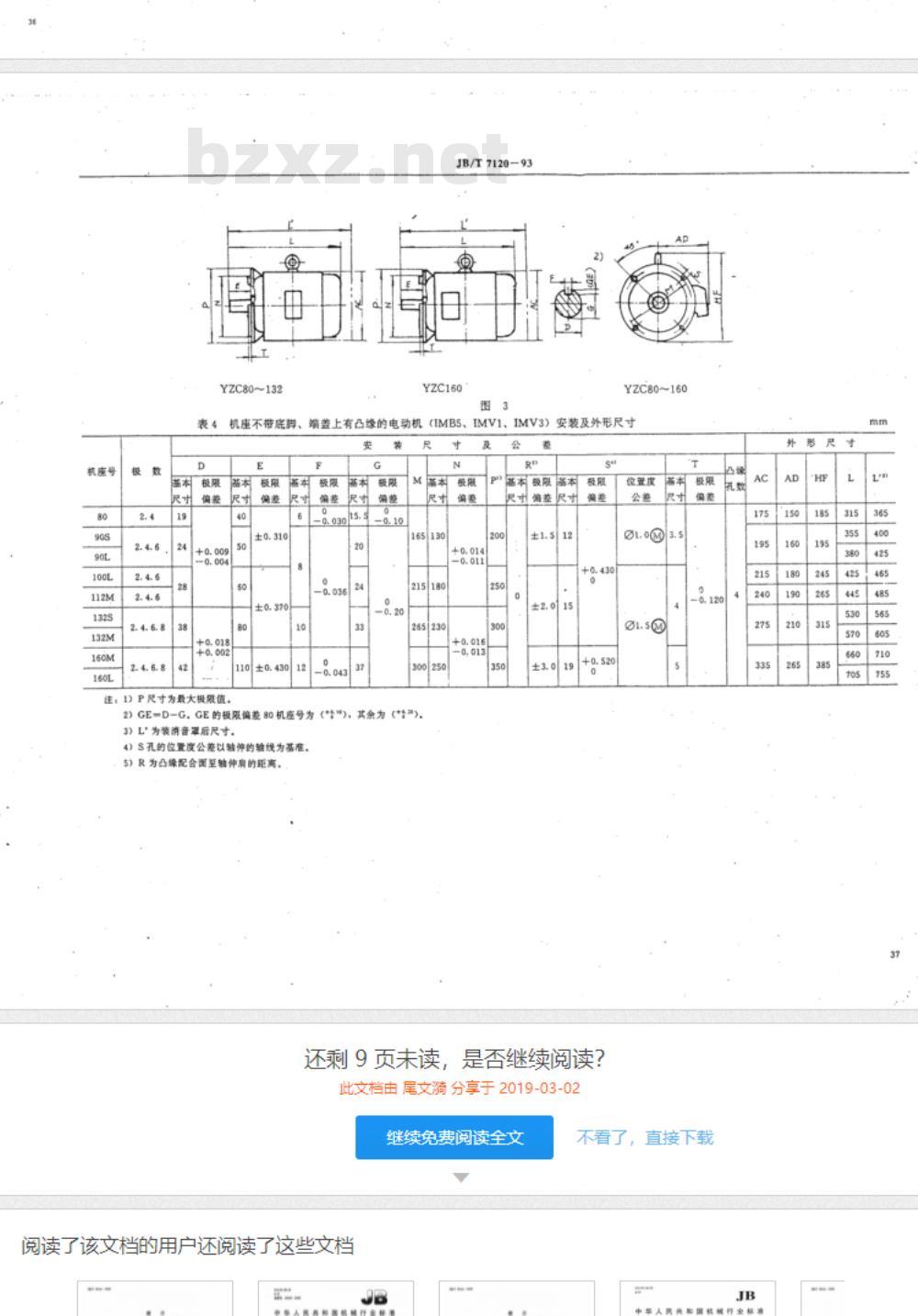

中华人民共和国机械行业标准 YZC系列(IP44)低振动低噪声三相异步电动机技术条件（机座号80～160） JB/T 7120-93 1993-10-08发布 中华人民共和国机械电子工业部1994-01-01实施 1. 主题内容与适用范围 本标准规定了YZC系列（IP44）低振动低噪声三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及包装、标志与保用期的要求。本标准适用于YZC系列（IP44）三相异步电动机（机座号80～160）（以下简称电动机），凡属本系列电动机所派生的各种系列电动机也可参照执行。 2. 引用标准 本标准引用了以下文件： GB 755 旋转电机基本技术要求 GB 4942.1 电机外壳防护分级 GB 1993 电机冷却方法 GB 997 电机结构及安装型式代号 GB 4772.1 电机尺寸及公差 GB 12665 电机在一般环境条件下使用的湿热试验要求 GB 10069 旋转电机噪声测定方法及限值 GB 10068 旋转电机振动测定方法及限值 GB 1032 三相异步电动机试验方法 GB 191 包装储运图示标志 JB/Z 294 电工成套装置中的导线颜色 3. 型式、基本参数与尺寸 3.1 电动机的外壳防护等级为IP44（见GB 4942.1）。 3.2 电动机的冷却方法为IC0141（见GB 1993）。 3.3 电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV1、IMV3、IMV5、IMV6、IMV15和IMV36（见GB 997）。 3.4 电动机的定额是以连续工作制(S1)为基准的连续定额。 3.5 电动机的额定频率为50Hz，额定电压为380V。功率在3kW及以下者为Y接法，其它功率均为△接法。 3.6 电动机应按下列额定功率制造：0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5kW。 3.7 电动机的机座号与同步转速及功率的对应关系应按表1的规定。 表1：机座号与同步转速及功率的对应关系 机座号：80、90S、90L、100L、112M、132S、132M、160M、160L 同步转速（t/min）：3000、1500、1000 功率（kW）：0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5 注：S、M、L后面的数字1、2，分别代表同一机座号和转速下不同的功率。 3.8 电动机的安装尺寸及其公差应符合表2至表4的规定，外形尺寸应不大于表2至表4的规定。 表2：电动机安装尺寸及公差（机座号80～160） 机座号：80、90S、90L、100L、112M、132S、132M、160M、160L 极限偏差（mm）：±0.01、±0.02、±0.03、±0.04、±0.05、±0.06 表3：电动机外形尺寸（机座号80～160） 机座号：80、90S、90L、100L、112M、132S、132M、160M、160L 外形尺寸：基准尺寸、偏差等。 3.9 电动机的轴伸键的尺寸及其公差应符合表5的规定。 表5：电动机轴伸键的尺寸及公差（机座号80～160） 轴伸直径（mm）：38、42、48、55、60、65、75、80 键宽（mm）：10.036、12-0.0、14-0.04、16-0.043、18-0.043、20-0.052、22-0.8 3.10 电动机的轴伸径向跳动公差应符合表6的规定。 表6：轴伸径向跳动公差（机座号80～160） 轴伸直径（mm）：>30~50、>50~80 径向跳动公差（mm）：0.05、0.06、0.07
