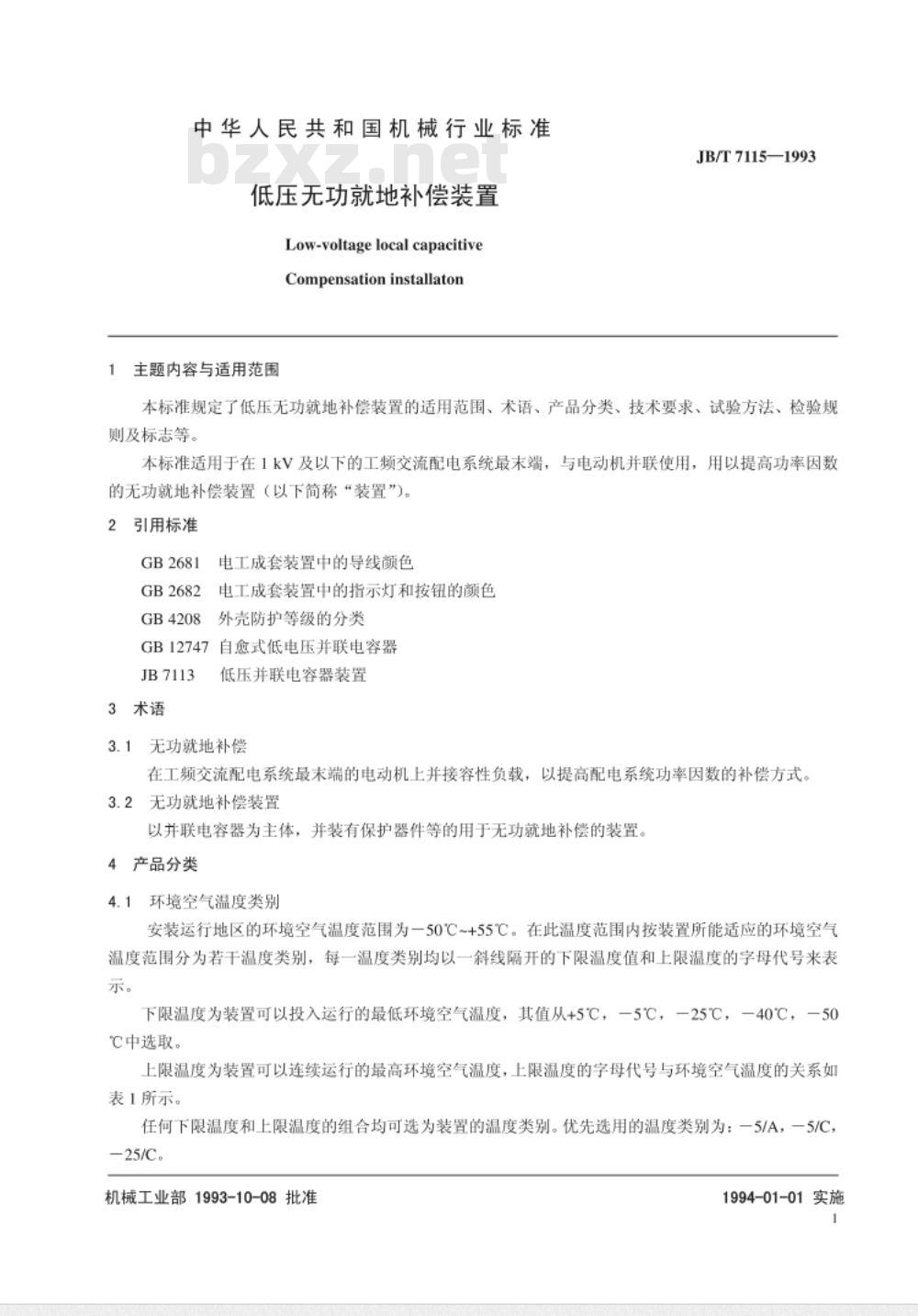

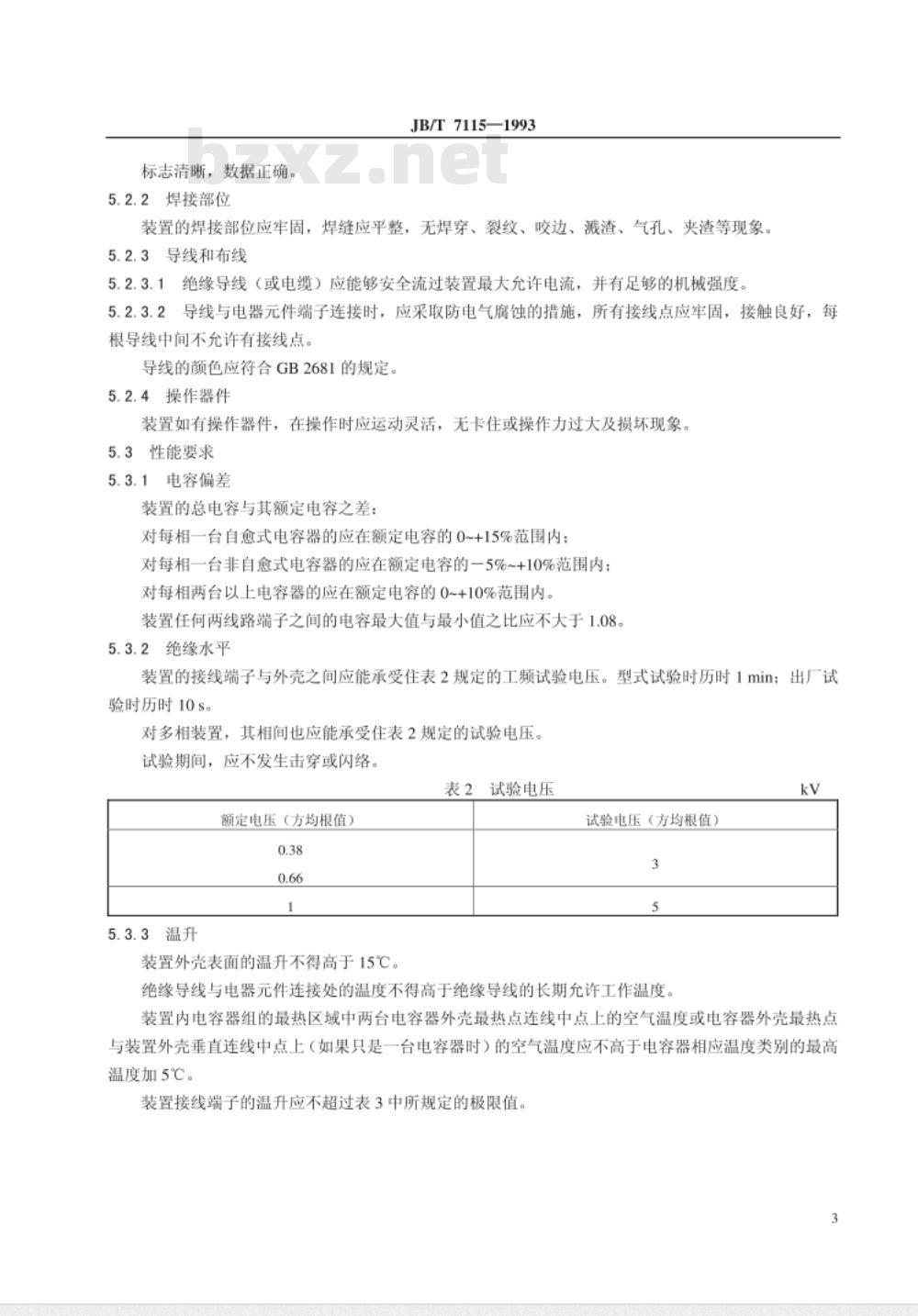

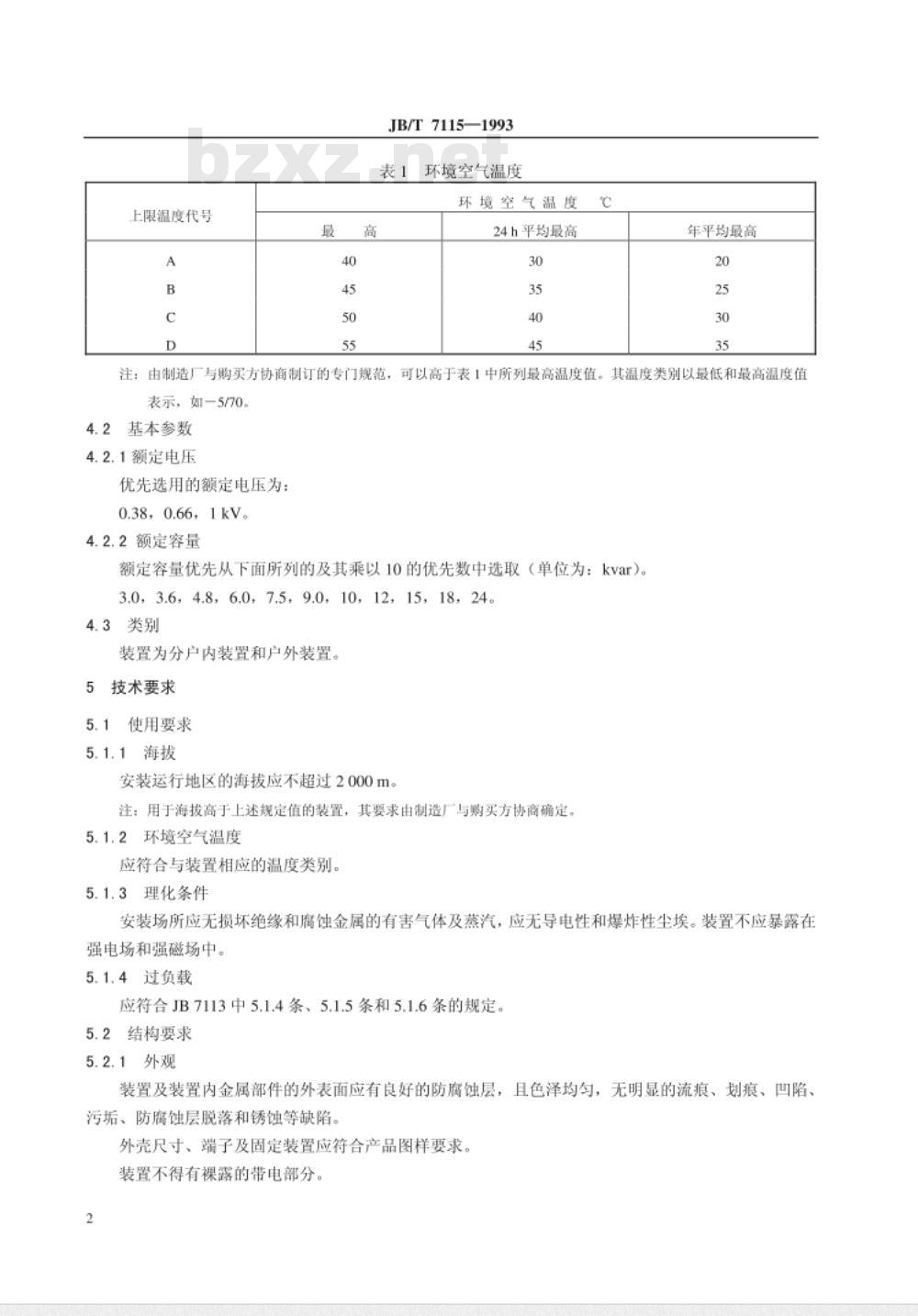

中华人民共和国机械行业标准 JB/T 7115—1993 低压无功就地补偿装置 本标准规定了低压无功就地补偿装置的适用范围、术语、产品分类、技术要求、试验方法、检验规则及标志等。本标准适用于在1kV及以下的工频交流配电系统最末端，与电动机并联使用，用以提高功率因数的无功就地补偿装置（以下简称“装置”）。 2 引用标准 GB2681 GB2682 GB4208 电工成套装置中的导线颜色 电工成套装置中的指示灯和按钮的颜色外壳防护等级的分类 GB12747自愈式低电压并联电容器 JB7113 3 术语 3.1 无功就地补偿：在工频交流配电系统最末端的电动机上并接容性负载，以提高配电系统功率因数的补偿方式。 3.2 无功就地补偿装置：以并联电容器为主体，并装有保护器件等的用于无功就地补偿的装置。 4 产品分类 4.1 环境空气温度类别：安装运行地区的环境空气温度范围为-50℃~+55℃。在此温度范围内按装置所能适应的环境空气温度范围分为若干温度类别，每一温度类别均以斜线隔开的下限温度值和上限温度的字母代号来表示。下限温度为装置可以投入运行的最低环境空气温度，其值从+5℃，-5℃，-25℃，-40℃，-50℃中选取。上限温度为装置可以连续运行的最高环境空气温度，优先选用的温度类别为：-5/A，-5/C，-25/C。 表1 环境空气温度 | 上限温度代号 | A | B | C | D | | --- | --- | --- | --- | --- | | 环境空气温度 | 24h平均最高 | 30℃ | 35℃ | 40℃ | 45℃ | | 年平均最高 | 20℃ | 25℃ | 30℃ | 35℃ | 注：由制造厂与购买方协商制订的专门规范，可以高于表1中所列最高温度值。其温度类别以最低和最高温度值表示，如-5/70。 4.2 基本参数 4.2.1 额定电压：优先选用的额定电压为：0.38, 0.66, 1kV。 4.2.2 额定容量：额定容量优先从下面所列的及其乘以10的优先数中选取（单位为：kvar）：3.0, 3.6, 4.8, 6.0, 7.5, 9.0, 10, 12, 15, 18, 24。 4.3 类别：装置为分户内装置和户外装置。 5 技术要求 5.1 使用要求 5.1.1 海拔：安装运行地区的海拔应不超过2000m。注：用于海拔高于上述规定值的装置，其要求由制造厂与购买方协商确定。 5.1.2 环境空气温度：应符合与装置相应的温度类别。 5.1.3 理化条件：安装场所应无损坏绝缘和腐蚀金属的有害气体及蒸汽，应无导电性和爆炸性尘埃。装置不应暴露在强电场和强磁场中。 5.1.4 过负载：应符合JB7113中5.1.4条、5.1.5条和5.1.6条的规定。 5.2 结构要求 5.2.1 外观：装置及装置内金属部件的外表面应有良好的防腐蚀层，且色泽均匀，无明显的流痕、划痕、凹陷、污垢、防腐蚀层脱落和锈蚀等缺陷。外壳尺寸、端子及固定装置应符合产品图样要求。装置不得有裸露的带电部分。 5.2.2 焊接部位：装置的焊接部位应牢固，焊缝应平整，无焊穿、裂纹、咬边、溅渣、气孔、夹渣等现象。 5.2.3 导线和布线： 5.2.3.1 绝缘导线（或电缆）应能够安全流过装置最大允许电流，并有足够的机械强度。 5.2.3.2 导线与电器元件端子连接时，应采取防电气腐蚀的措施，所有接线点应牢固，接触良好，每根导线中间不允许有接线点。导线的颜色应符合GB2681的规定。 5.2.4 操作器件：装置如有操作器件，在操作时应运动灵活，无卡住或操作力过大及损坏现象。 5.3 性能要求 5.3.1 电容偏差：装置的总电容与其额定电容之差：对每相一台自愈式电容器的应在额定电容的0~+15%范围内；对每相一台非自愈式电容器的应在额定电容的-5%~+10%范围内；对每相两台以上电容器的应在额定电容的0~+10%范围内。装置任何两线路端子之间的电容最大值与最小值之比应不大于1.08。
