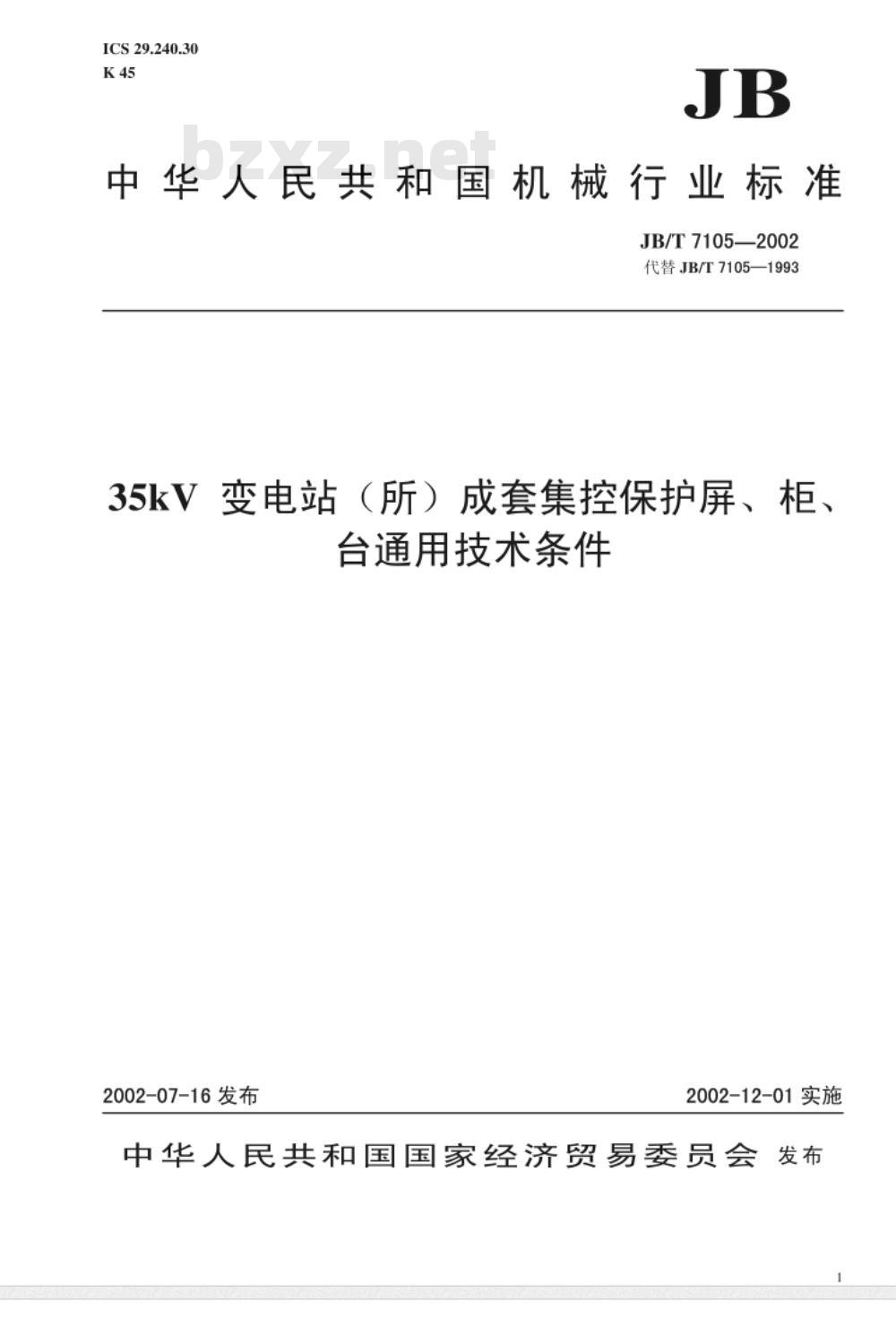

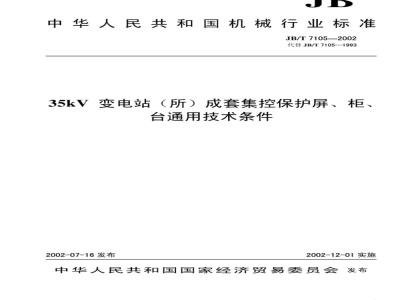

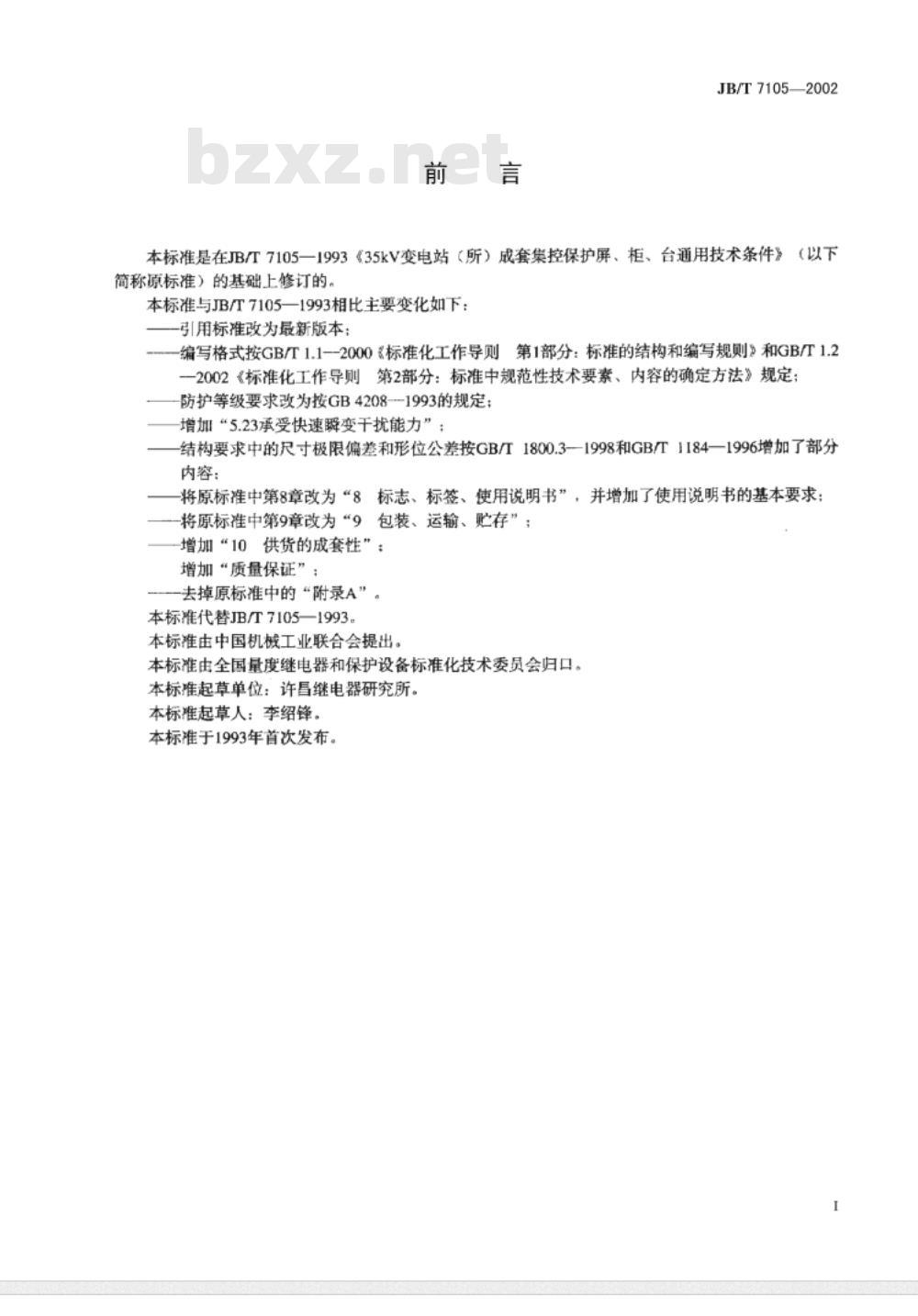

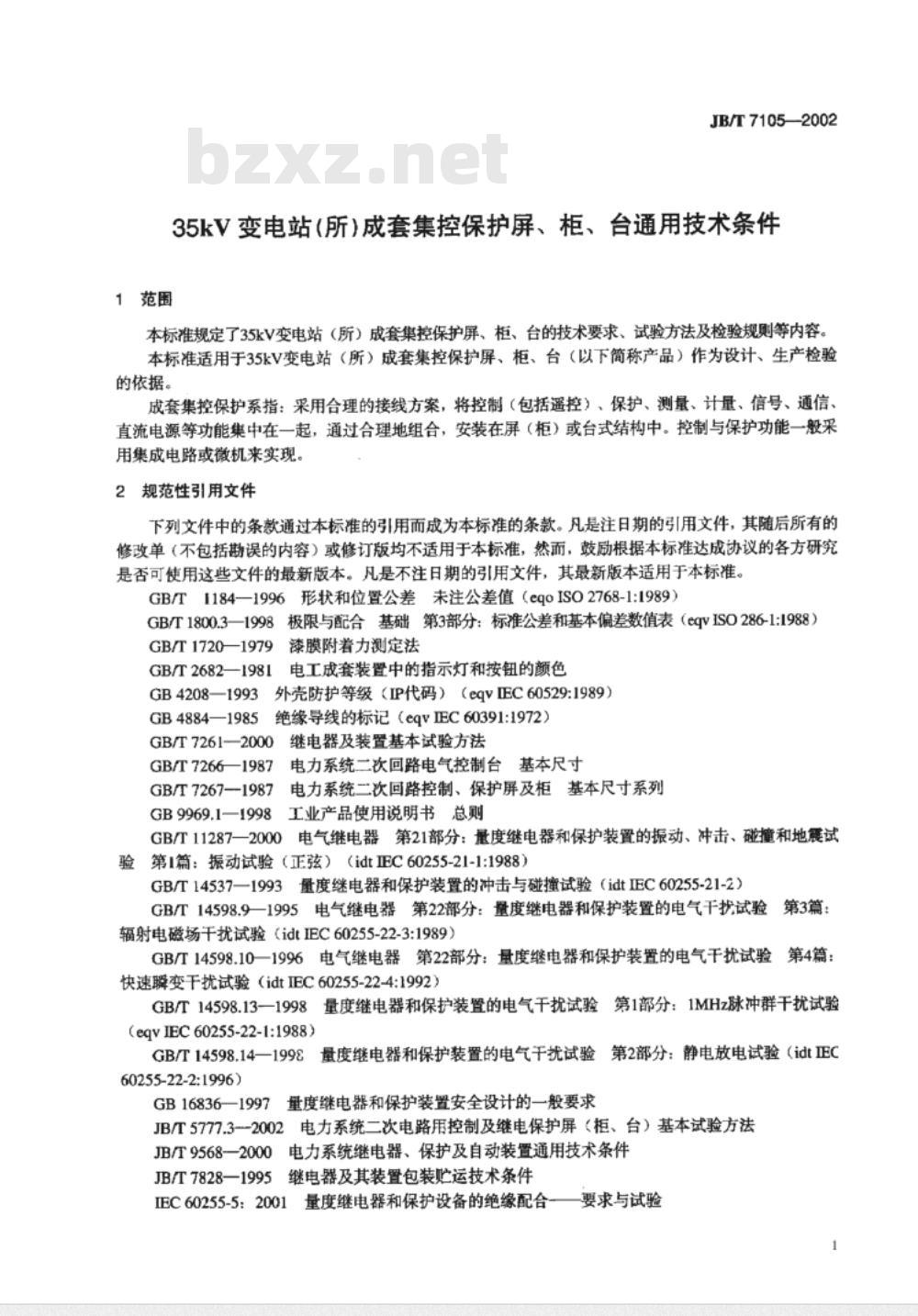

中华人民共和国机械行业标准 JB/T7105—2002 代替JB/T7105—1993 35kV变电站（所）成套集控保护屏、柜、台通用技术条件 2002-07-16发布 2002-12-01实施 **前言** 本标准是在JB/T7105-1993《35kV变电站（所）成套集控保护屏、柜、台通用技术条件》（以下简称原标准）的基础上修订的。本标准与JB/T7105-1993相比主要变化如下： - 引用标准改为最新版本。 - 编写格式按GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T1.2-2002《标准化工作导则第2部分：标准中规范性技术要素、内容的确定方法》规定。 - 防护等级要求改为按GB4208-1993的规定；增加“5.23承受快速瞬变干扰能力”。 - 结构要求中的尺寸极限偏差和形位公差按GB/T1800.3-1998和GB/T1184-1996增加了部分内容。 - 将原标准中第8章改为“8 标志、标签、使用说明书”，并增加了使用说明书的基本要求。 - 将原标准中第9章改为“9 包装、运输、贮存”；增加“10 供货的成套性”。 - 增加“质量保证”；去掉原标准中的“附录A”。 **1 范围** 本标准规定了35kV变电站（所）成套集控保护屏、柜、台的技术要求、试验方法及检验规则等内容。本标准适用于35kV变电站（所）成套集控保护屏、柜、台（以下简称产品）作为设计、生产检验的依据。成套集控保护系指：采用合理的接线方案，将控制（包括遥控）、保护、测量、计量、信号、通信、直流电源等功能集中在一起，通过合理地组合，安装在屏（柜）或台式结构中。控制与保护功能一般采用集成电路或微机来实现。 **2 规范性引用文件** 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T1184-1996 形状和位置公差未注公差值（eqoISO2768-1:1989） - GB/T1800.3-1998 极限与配合基础第3部分：标准公差和基本偏差数值表（eqVISO286-1:1988） - GB/T1720-1979 漆膜附着力测定法 - GB/T2682-1981 电工成套装置中的指示灯和按钮的颜色 - GB4208-1993 外壳防护等级（IP代码）（eqvIEC60529:1989） - GB4884-1985 绝缘导线的标记（eqVEC60391:1972） - GB/T7261-2000 继电器及装置基本试验方法 - GB/T7266-1987 电力系统二次回路电气控制台基本尺寸 - GB/T7267-1987 - GB9969.1-1998 工业产品使用说明书总则 - GB/T11287-2000 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第I篇：振动试验（正弦）（idtEC60255-21-1:1988） - GB/T14537-1993 量度继电器和保护装置的冲击与碰撞试验（idtEC60255-21-2） - GB/T14598.9-1995 电气继电器第22部分：量度继电器和保护装置的电气干扰试验第3篇：辐射电磁场干扰试验（idtIEC60255-22-3:1989） - GB/T14598.10-1996 电气继电器第22部分：量度继电器和保护装置的电气干扰试验第4篇：快速瞬变干扰试验（idtIEC60255-22-4:1992） - GB/T14598.13-1998 量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验（eqvIEC60255-22-1:1988） - GB/T14598.14-1998 量度继电器和保护装置的电气干扰试验第2部分：静电放电试验（idtEC60255-22-2:1996） - GB16836-1997 量度继电器和保护装置安全设计的一般要求 - JB/T5777.3-2002 电力系统二次电路用控制及继电保护屏（柜、台）基本试验方法 - JB/T9568-2000 电力系统继电器、保护及自动装置通用技术条件 - JB/T7828-1995 继电器及其装置包装贮运技术条件 - IEC60255-5:2001 量度继电器和保护装置
