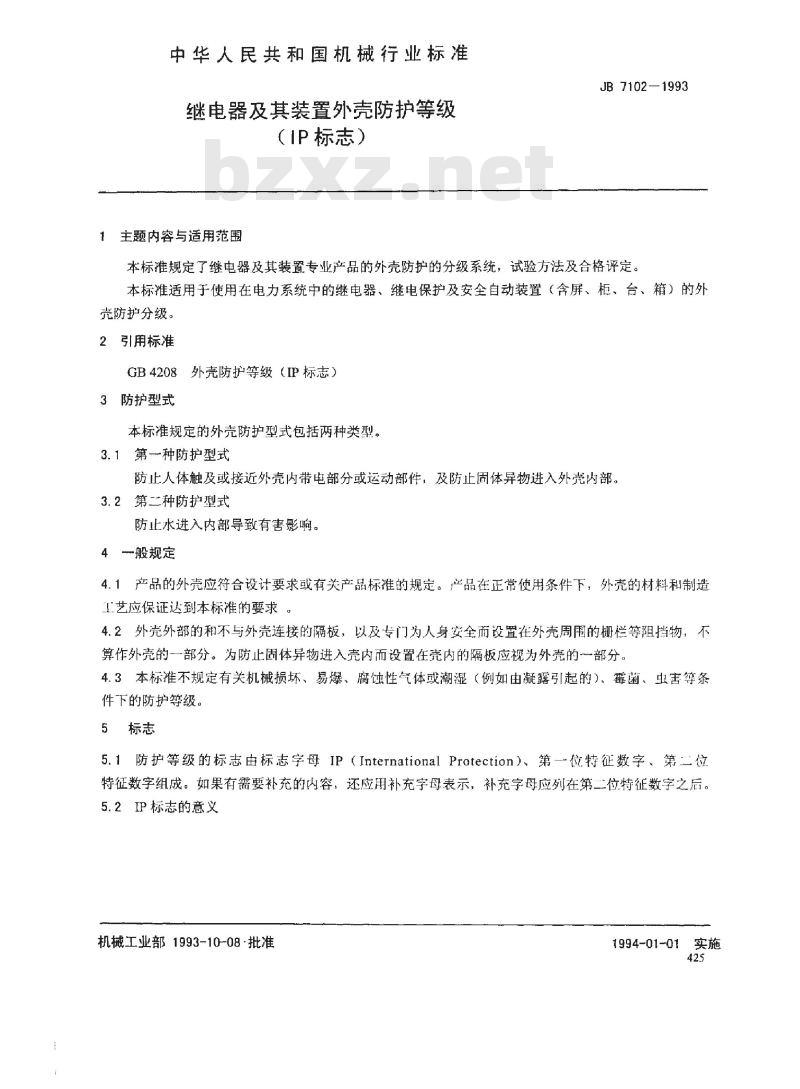

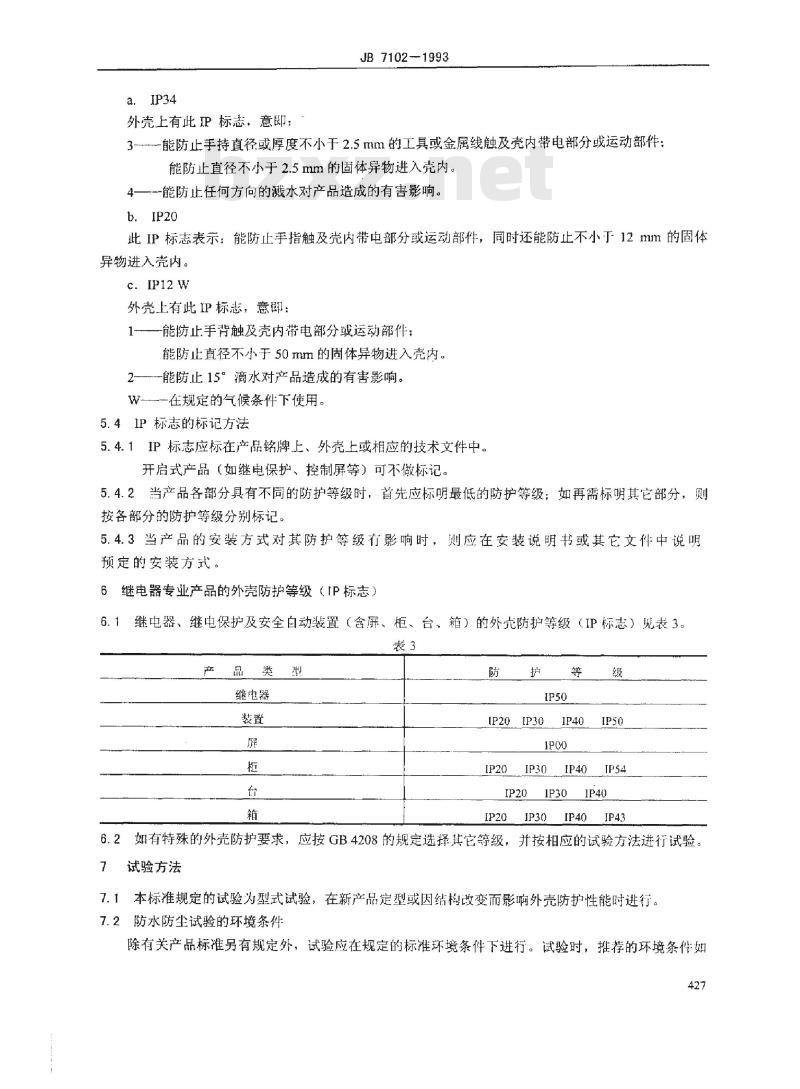

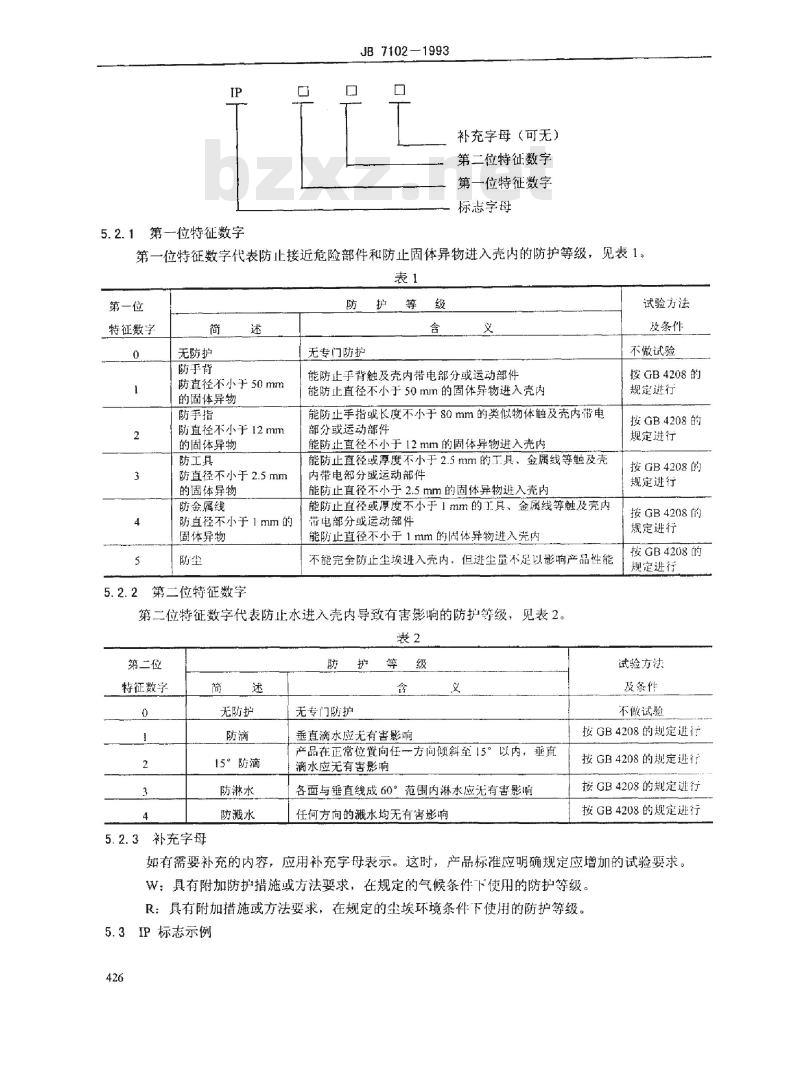

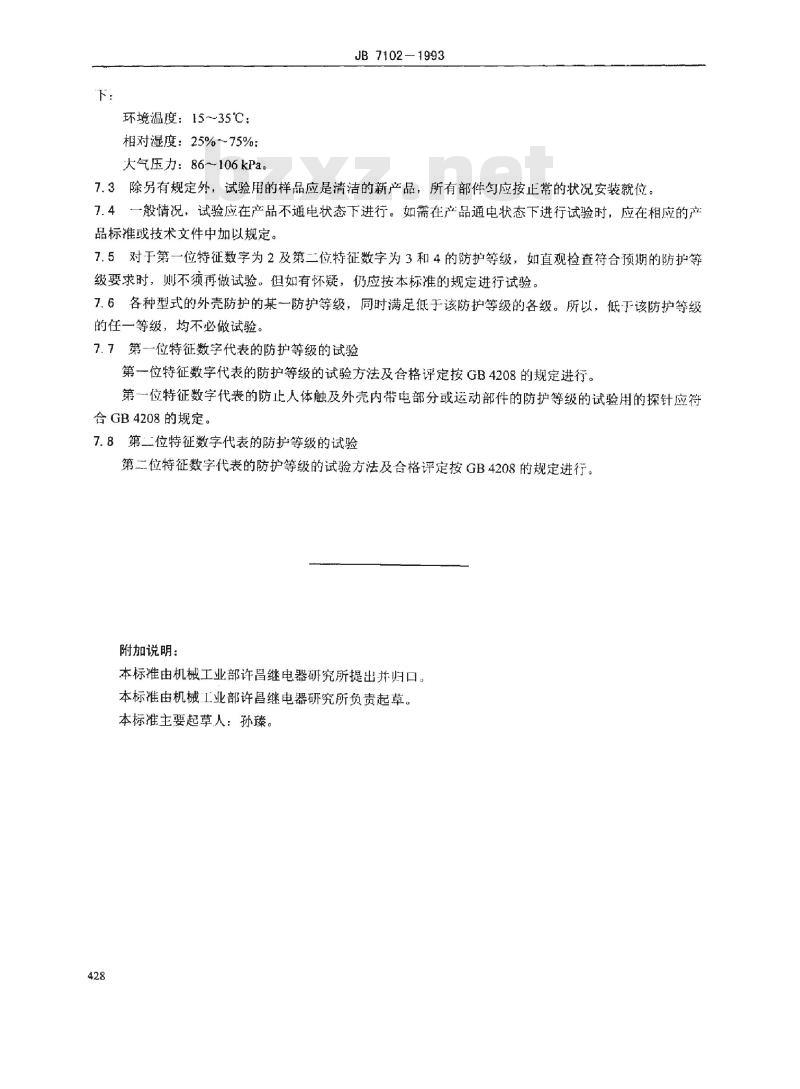

JB 7102-1993 继电器及其装置外壳防护等级（IP标志） 中华人民共和国机械行业标准 **1 主题内容与适用范围** 本标准规定了继电器及其装置专业产品的外壳防护的分级系统，试验方法及合格评定。本标准适用于使用在电力系统中的继电器、继电保护及安全自动装置（含屏、柜、台、箱）的外壳防护分级。 **2 引用标准** - GB4208 外壳防护等级（IP标志） **3 防护型式** 本标准规定的外壳防护型式包括两种类型： - 3.1 第一种防护型式：防止人体触及或接近外壳内带电部分或运动部件，及防止固体异物进入外壳内部。 - 3.2 第二种防护型式：防止水进入内部导致有害影响。 **4 一般规定** 4.1 产品的外壳应符合设计要求或有关产品标准的规定。产品在正常使用条件下，外壳的材料和制造工艺应保证达到本标准的要求。 4.2 外壳外部的和不与外壳连接的隔板，以及专门为人身安全而设置在外壳周围的障栏等阻挡物，不算作外壳的一部分。为防止固体异物进入壳内而设置在壳内的隔板应视为外壳的一部分。 4.3 本标准不规定有关机械损坏、易爆、腐蚀性气体或潮湿（例如由凝露引起的）、霉菌、虫害等条件下的防护等级。 **5 标志** 5.1 防护等级的标志由标志字母 IP（International Protection）、第1位特征数字、第二位特征数字组成。如果有需要补充的内容，还应用补充字母表示，补充字母应列在第二位特征数字之后。 5.2 IP标志的意义： - 5.2.1 第一位特征数字：表示防止接近危险部件和防止固体异物进入壳内的防护等级。 - 5.2.2 第二位特征数字：表示防止水进入壳内导致有害影响的防护等级。 5.3 IP标志示例： - a. IP34：能防止手持直径或厚度不小于2.5mm的工具或金属线触及壳内带电部分或运动部件；能防止直径不小于2.5mm的固体异物进入壳内；能防止任何方向的溅水对产品造成的有害影响。 - b. IP20：表示能防止手指触及壳内带电部分或运动部件，同时还能防止不小于12mm的固体异物进入壳内。 - c. IP12W：表示能防止手背触及壳内带电部分或运动部件；能防止直径不小于50mm的固体异物进入壳内；能防止15°滴水对产品造成的有害影响；W表示在规定的气候条件下使用。 5.4 IP标志的标记方法： IP标志应清晰、明显地标示在产品上，以便于识别防护等级。
