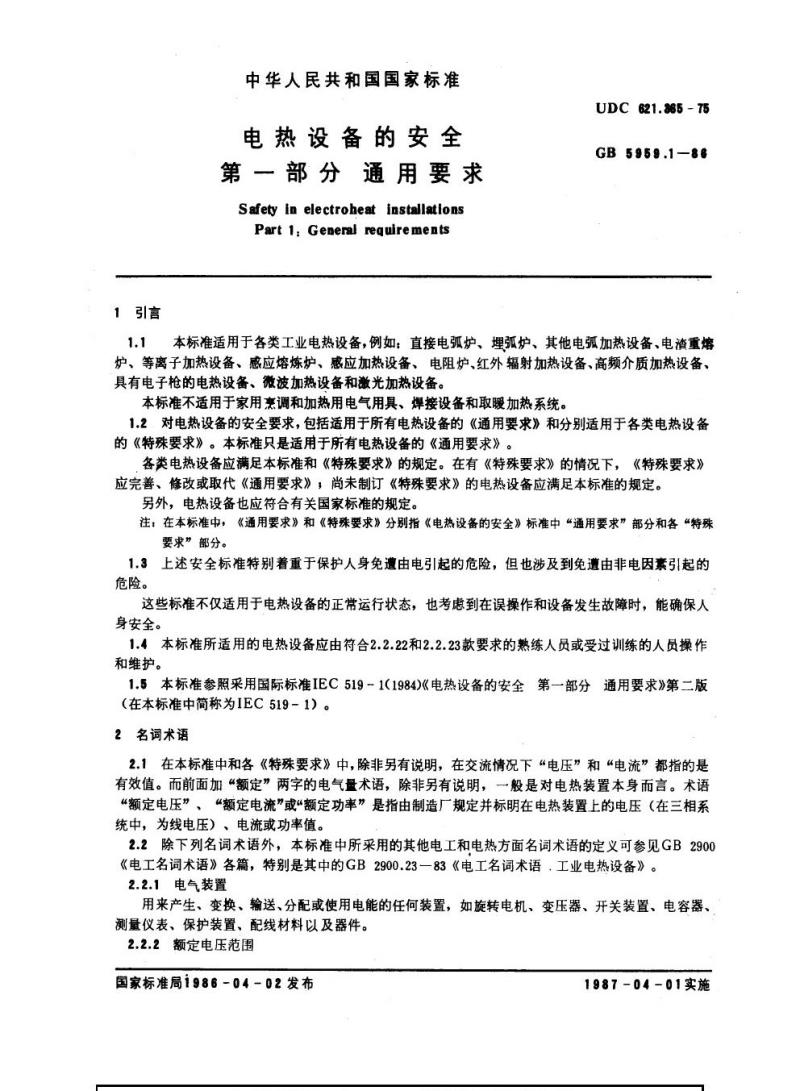

1 引言
中华人民共和国国家标准
电热设备的安全 第一部分 通用要求
Safety in electroheat installations Part 1, General requirements
UDC 621.365-75
GB 5959.1-86
1.1 本标准适用于各类工业电热设备，例如直接电弧炉、埋弧炉、其他电弧加热设备、电渣重熔炉、等离子加热设备、感应熔炼炉、感应加热设备、电阻炉、红外辐射加热设备、高频介质加热设备、具有电子枪的电热设备、微波加热设备和激光加热设备。本标准不适用于家用烹调和加热用电气用具、焊接设备和取暖加热系统。
1.2 对电热设备的安全要求包括适用于所有电热设备的《通用要求》和分别适用于各类电热设备的《特殊要求》。本标准仅适用于所有电热设备的《通用要求》。各类电热设备应同时满足本标准和《特殊要求》的规定。在有《特殊要求》的情况下，《特殊要求》应完善、修改或取代《通用要求》。尚未制定《特殊要求》的电热设备应满足本标准的规定。同时，电热设备还应符合有关国家标准的要求。
注：在本标准中，《通用要求》和《特殊要求》分别指《电热设备的安全》标准中“通用要求”部分和各“特殊要求”部分。
1.3 上述安全标准特别着重于保护人身免遭由电引起的危险，同时也涉及由非电因素引起的危险。这些标准不仅适用于电热设备的正常运行状态，也考虑在误操作和设备发生故障时确保人身安全。
1.4 本标准适用的电热设备应由符合2.2.22和2.2.23款要求的熟练人员或受过训练的人员操作和维护。
1.5 本标准参照采用国际标准 IEC 519-1 (1984) 《电热设备的安全 第一部分 通用要求》第二版（以下简称 IEC 519-1）。
2 名词术语
2.1 在本标准中和各《特殊要求》中，除非另有说明，在交流情况下“电压”和“电流”均指有效值。加“额定”的电气量术语通常是指电热装置本身。术语“额定电压”、“额定电流”或“额定功率”指由制造厂规定并标明在电热装置上的电压（在三相系统中为线电压）、电流或功率值。
2.2 除下列名词术语外，本标准中所采用的其他电工和电热方面名词术语可参见 GB 2900 《电工名词术语》各篇，特别是 GB 2900.23-83 《电工名词术语 工业电热设备》。
2.2.1 电气装置
用于产生、变换、输送、分配或使用电能的装置，如旋转电机、变压器、开关装置、电容器、测量仪表、保护装置、配线材料及器件。
2.2.2 额定电压范围
由制造厂规定并标明在电热装置上的最低与最高电压之间的电压范围。
2.2.3 电网
指非单独为电热设备供电的输配电系统。
2.2.4 TN型电网
TN型电网具有一点直接接地，负载设备的外露可导电部分通过保护线与该点连接。根据中性线和保护线的组合情况，TN型电网分为：
a. TN-S型：中性线和保护线分开；
b. TN-C-S型：电网某部分中性线和保护线用同一根导线；
c. TN-C型：整个电网中中性线和保护线用同一根导线。

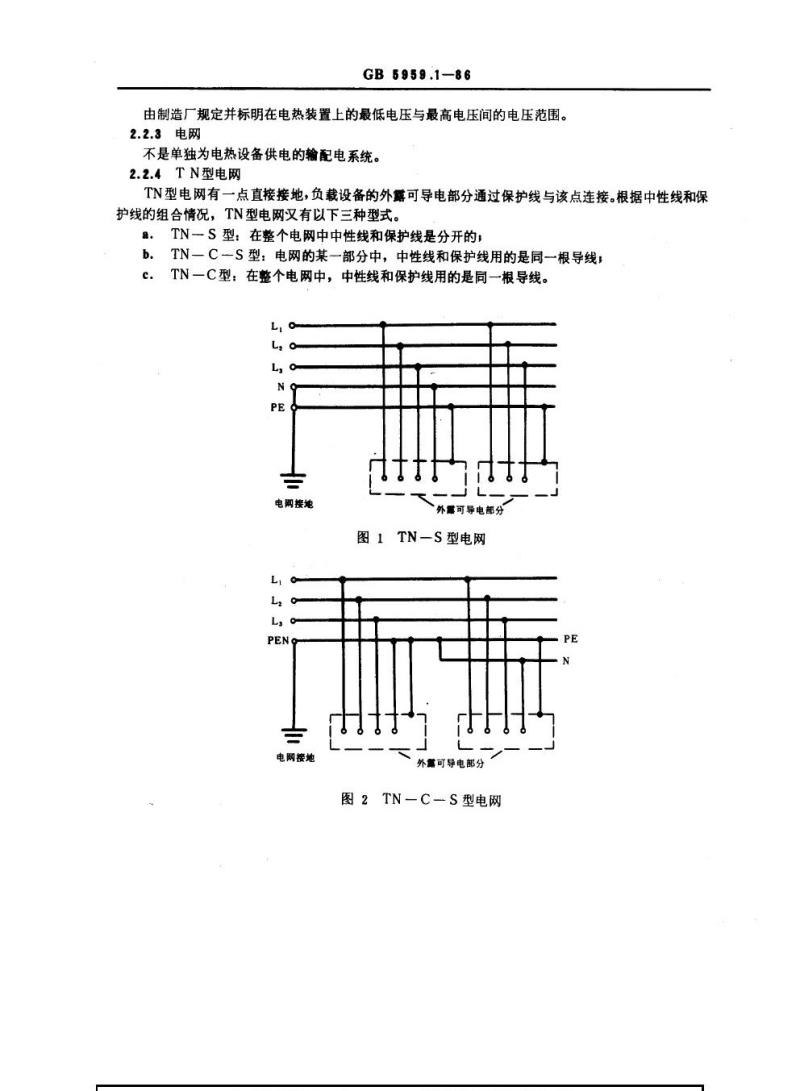

图1 TN-S型电网
图2 TN-C-S型电网
2.2.5 TT型电网
TT型电网有一点直接接地，负载设备的外露可导电部分也接地，但接地极在电器上，与电网接地极之间无导线连接。

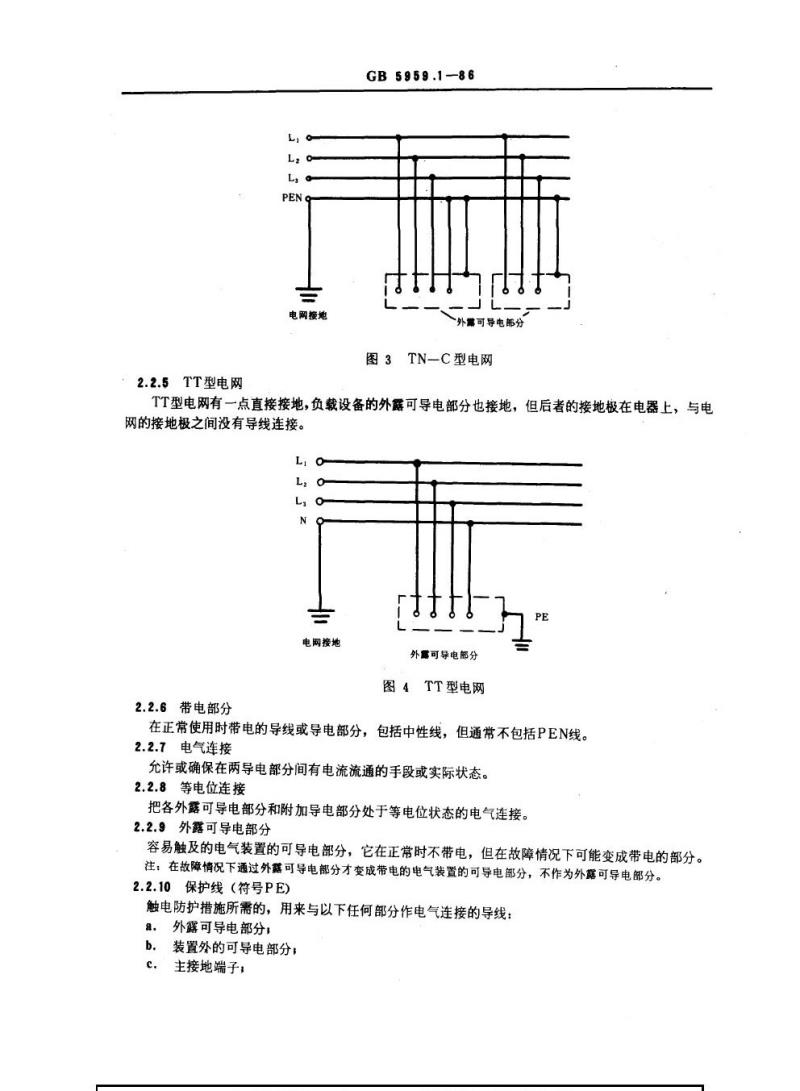

图3 TT型电网
2.2.6 带电部分
在正常使用时带电的导线或导电部分，包括中性线，但通常不包括 PEN 线。免费标准bzxz.net
图4 TT型电网
2.2.7 电气连接
允许或确保在两导电部分间有电流流通的手段或实际状态。
2.2.8 等电位连接
将各外露可导电部分和附加导电部分保持等电位状态的电气连接。
2.2.9 外露可导电部分
容易触及的电气装置可导电部分，正常时不带电，但在故障情况下可能带电。
注：在故障情况下通过外露可导电部分才变成带电的电气装置的可导电部分，不包括其他情况。
2.2.10 保护线（符号 PE）
用于触电防护，连接以下部分的导线：
a. 外露可导电部分；
b. 装置外的可导电部分；
c. 主接地端子；
d. 接地极；
e. 电源接地点或人为中性点。

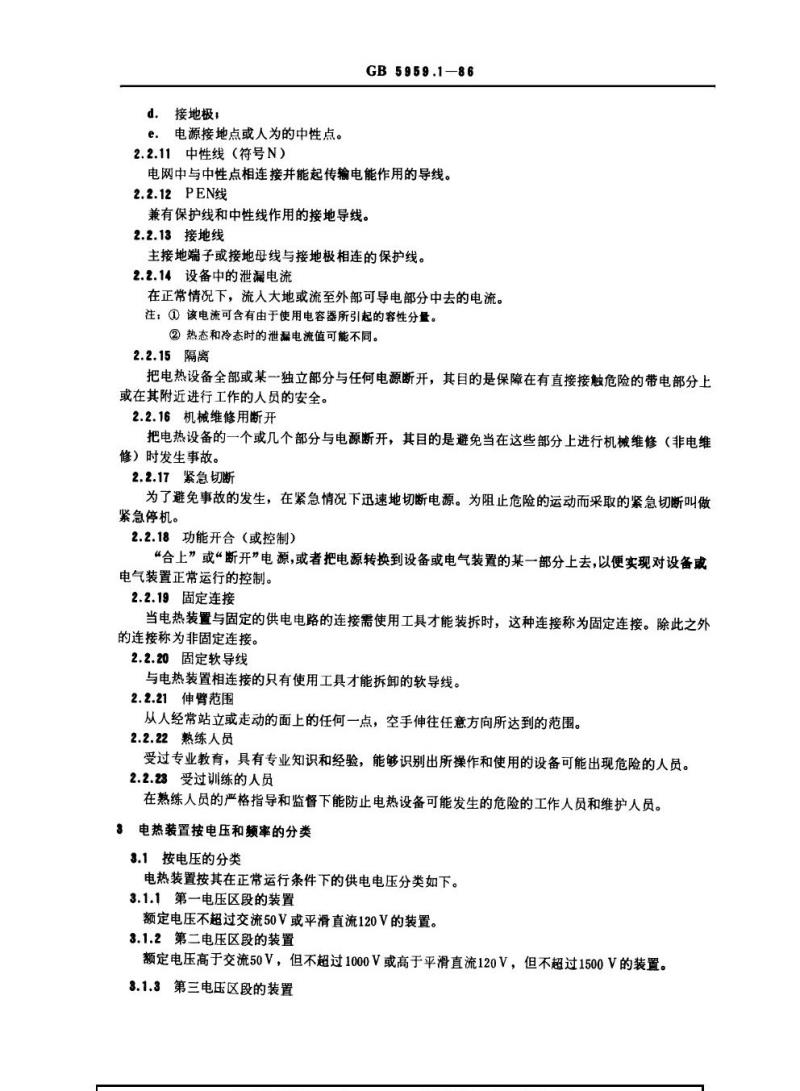

2.2.11 中性线（符号 N）
电网中与中性点相连并能传输电能的导线。
2.2.12 PEN线
兼有保护线和中性线作用。
