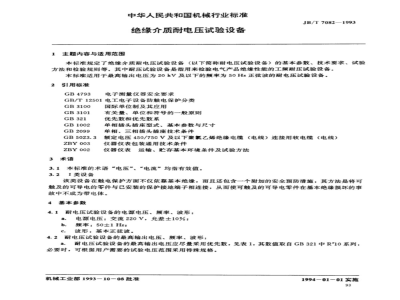

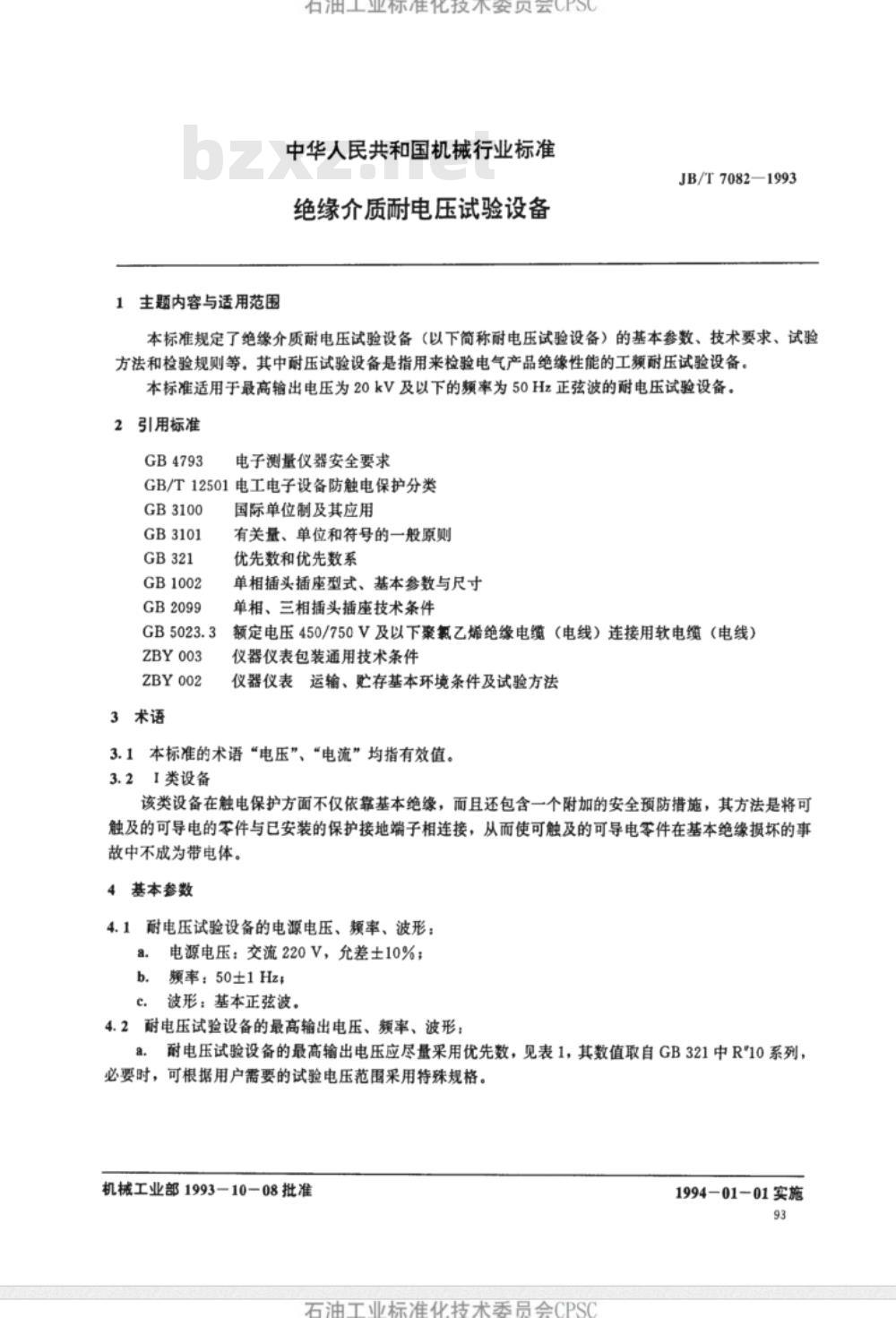

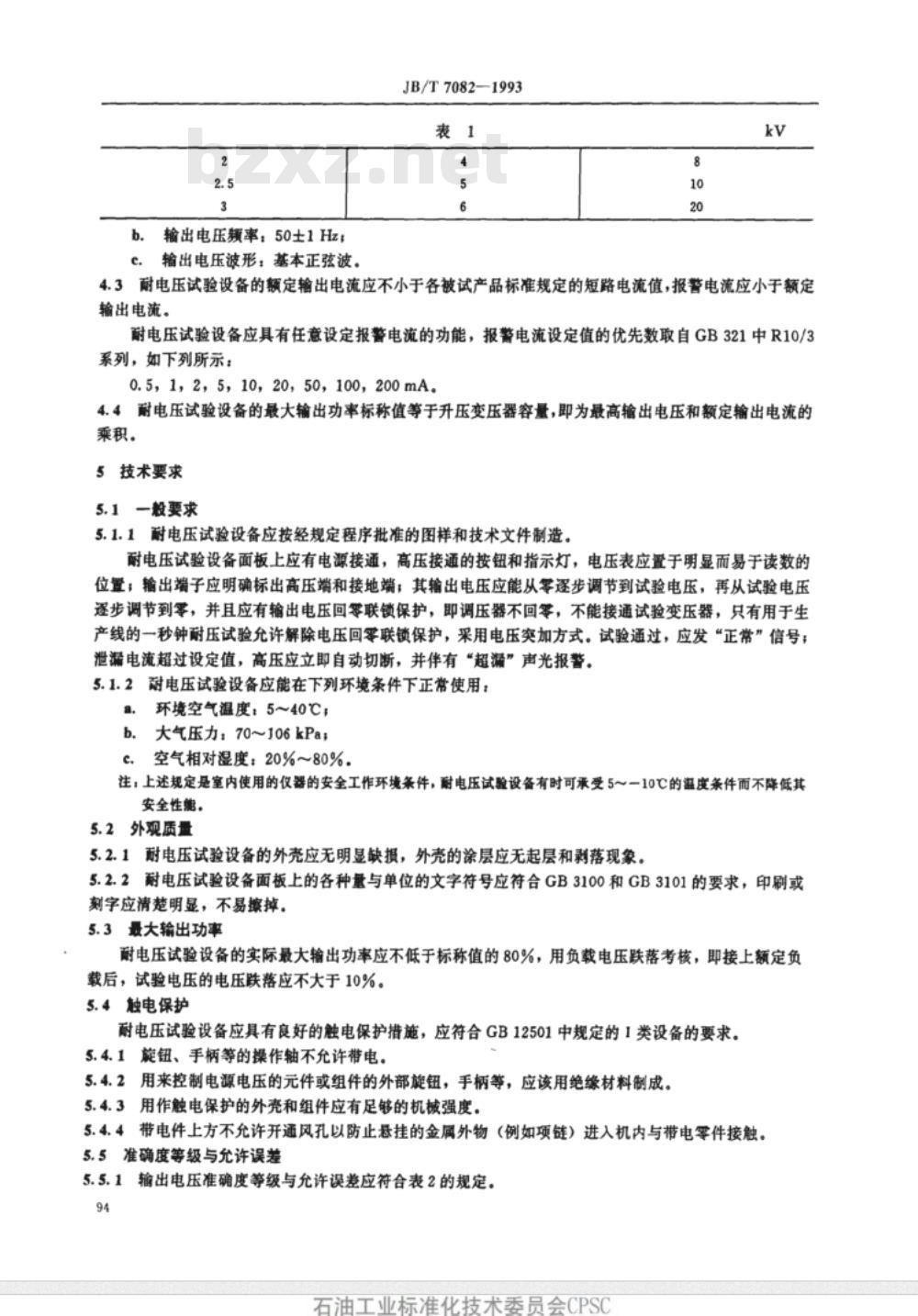

中华人民共和国机械行业标准 JB/T 7082-1993 绝缘介质耐电压试验设备 1 主题内容与适用范围 本标准规定了绝缘介质耐电压试验设备（以下简称耐电压试验设备）的基本参数、技术要求、试验方法和检验规则等。耐压试验设备是指用来检验电气产品绝缘性能的工频耐压试验设备。本标准适用于最高输出电压为20kV及以下的频率为50Hz正弦波的耐电压试验设备。 2 引用标准 - GB 4793 电子测量仪器安全要求 - GB/T 12501 电工电子设备防触电保护分类 - GB 3100、GB 3101、GB 321、GB 1002、GB 2099、GB 5023.3、ZBY 003、ZBY 002 3 术语 3.1 本标准的术语“电压”、“电流”均指有效值。 3.2 1类设备：该类设备在触电保护方面不仅依靠基本绝缘，而且还包含一个附加的安全预防措施。 4 基本参数 4.1 耐电压试验设备的电源电压、频率、波形： - 电源电压：交流220V，允差±10%； - 频率：50±1Hz； - 波形：基本正弦波。 4.2 耐电压试验设备的最高输出电压、频率、波形： - 耐电压试验设备的最高输出电压应尽量采用优先数，见表1； - 输出电压波形：基本正弦波。 4.3 耐电压试验设备的额定输出电流应不小于各被试产品标准规定的短路电流值，报警电流应小于额定输出电流。 4.4 耐电压试验设备的最大输出功率标称值等于升压变压器容量，即为最高输出电压和额定输出电流的乘积。 5 技术要求 5.1 一般要求 5.1.1 耐电压试验设备应按经规定程序批准的图样和技术文件制造。耐电压试验设备面板上应有电源接通、高压接通的按钮和指示灯，电压表应置于明显而易于读数的位置，输出端子应明确标出高压端和接地端；输出电压应能从零逐步调节到试验电压，再从试验电压逐步调节到零，并且应有输出电压回零联锁保护。 5.1.2 耐电压试验设备应能在下列环境条件下正常使用： - 环境空气温度：5~40℃； - 大气压力：70~106 kPa； - 空气相对湿度：20%~80%。 5.2 外观质量 5.2.1 耐电压试验设备的外壳应无明显缺损，外壳的涂层应无起层和剥落现象。 5.2.2 耐电压试验设备面板上的各种量与单位的文字符号应符合GB 3100和GB 3101的要求，印刷或刻字应清楚明显，不易擦掉。 5.3 最大输出功率 耐电压试验设备的实际最大输出功率应不低于标称值的80%，用负载电压跌落考核，即接上额定负载后，试验电压的电压跌落应不大于10%。 5.4 触电保护 耐电压试验设备应具有良好的触电保护措施，应符合GB 12501中规定的1类设备的要求。 5.4.1 旋钮、手柄等的操作轴不允许带电。 5.4.2 用来控制电源电压的元件或组件的外部旋钮、手柄等，应该用绝缘材料制成。 5.4.3 用作触电保护的外壳和组件应有足够的机械强度。 5.4.4 带电件上方不允许开通风孔，以防止悬挂的金属外物进入机内与带电零件接触。 5.5 准确度等级与允许误差 5.5.1 输出电压准确度等级与允许误差应符合表2的规定。 5.5.2 输出电压引用误差用公式(1)表示：U-U
