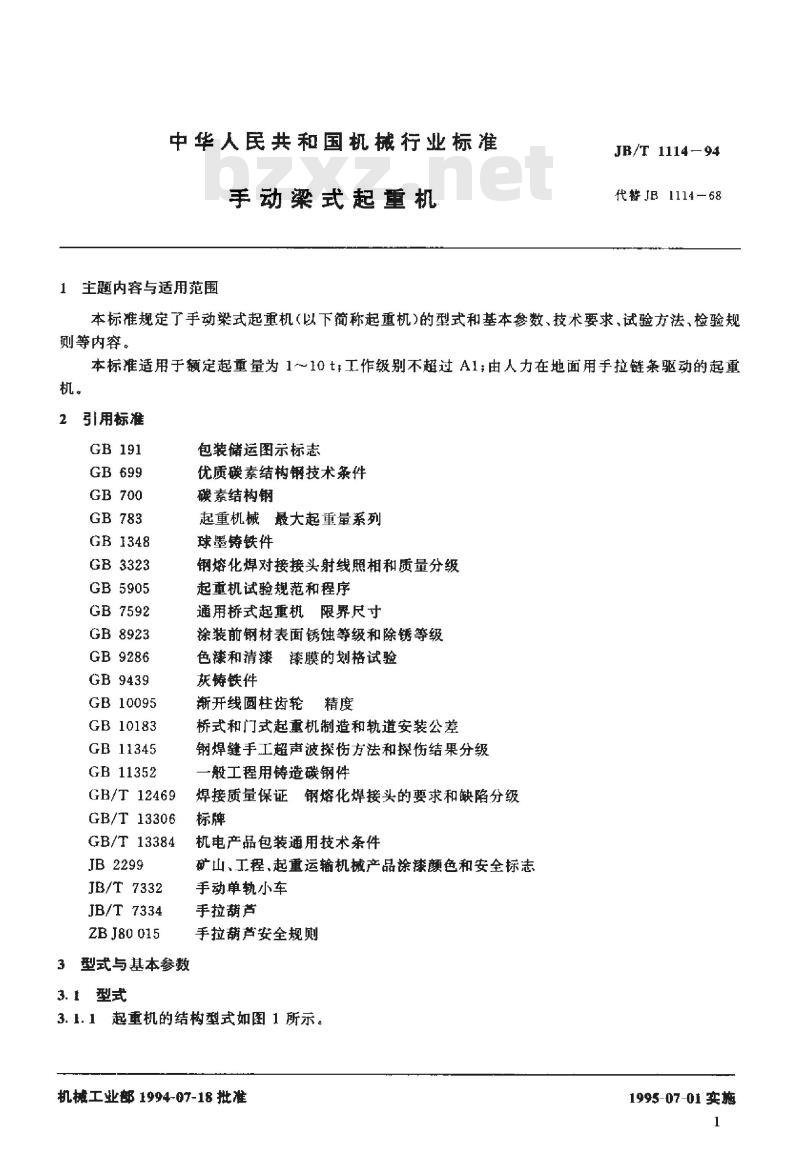

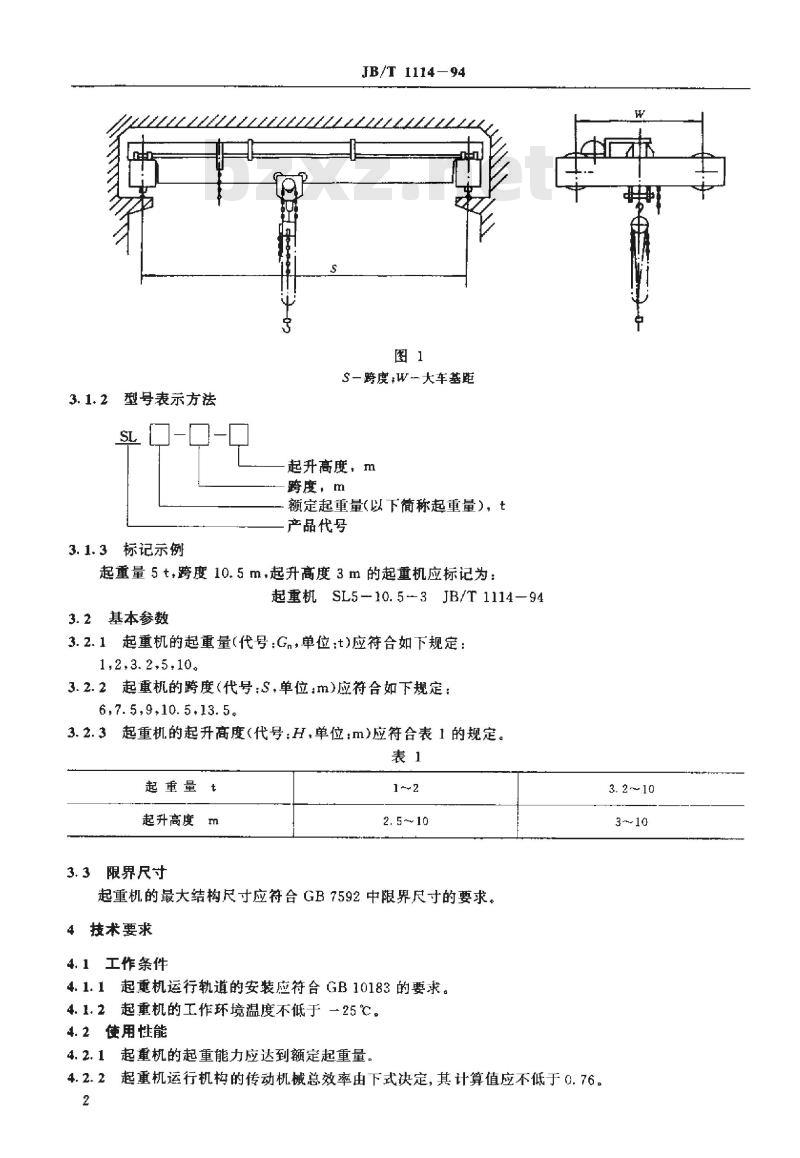

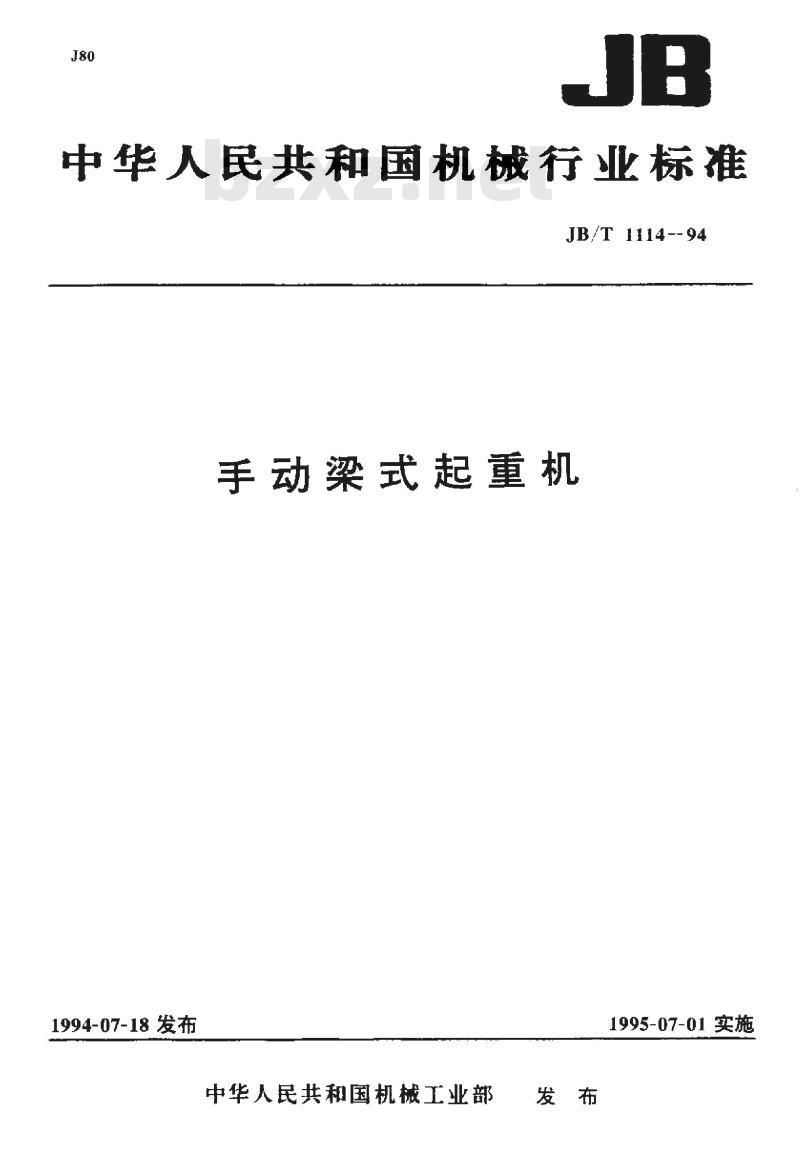

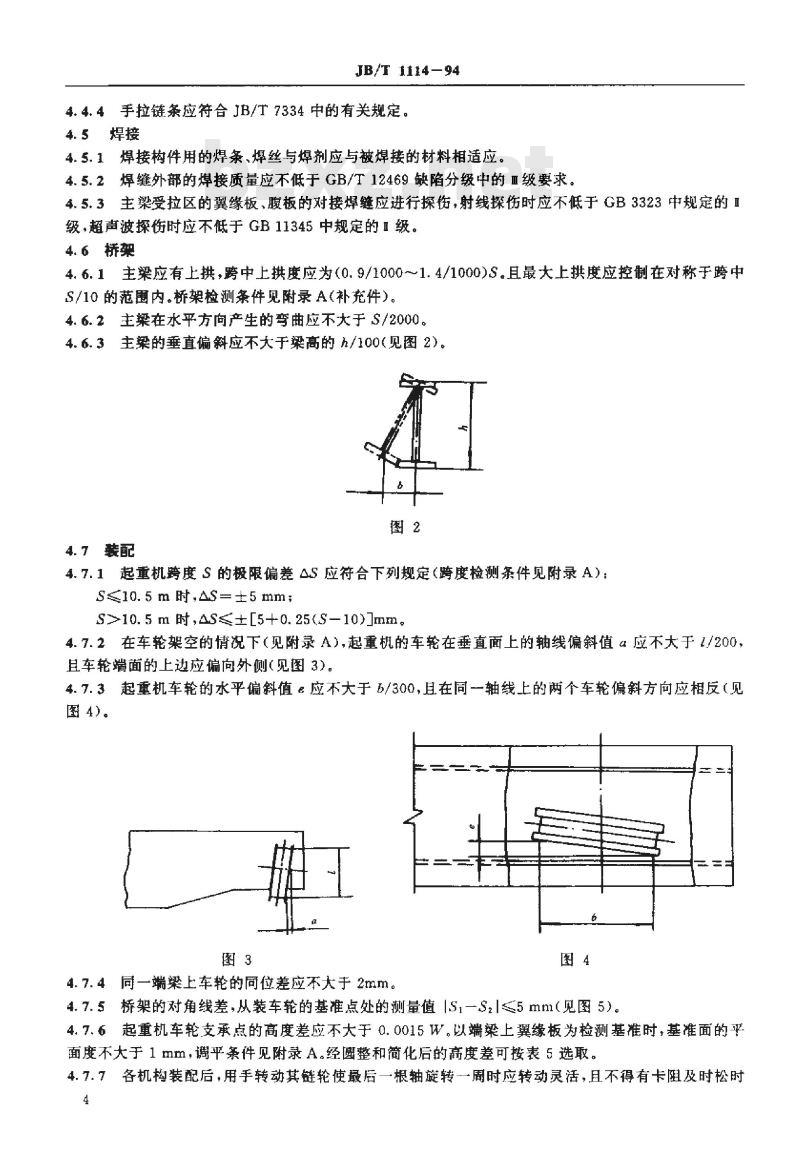

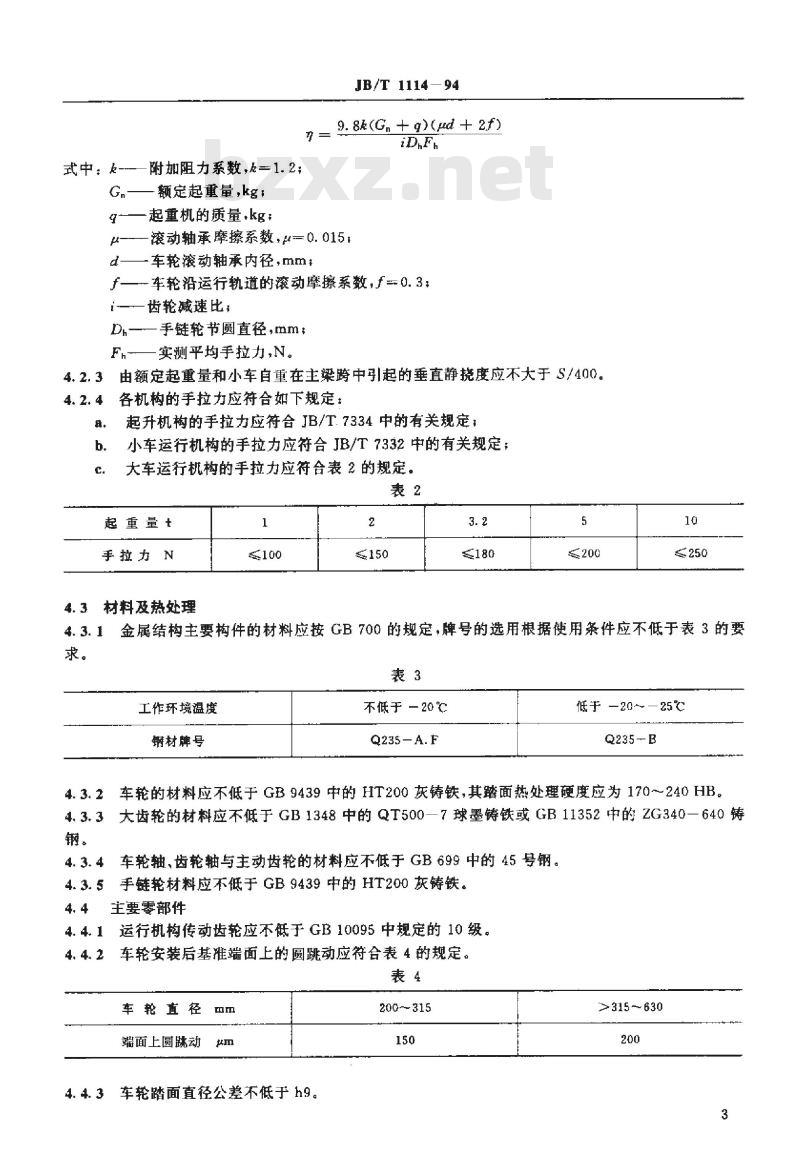

中华人民共和国机械行业标准 JB/T 1114--94 手动梁式起重机 1994年07月18日发布，1995年07月01日实施 1 范围 本标准规定了手动梁式起重机（以下简称起重机）的型式和基本参数、技术要求、试验方法、检验规范等内容。本标准适用于额定起重量为1~10吨，工作级别不超过A1，由人力在地面用手拉链条驱动的起重机。 2 规范性引用文件 本标准引用的文件包括： - GB 191 - GB 699 - GB 700 - GB 783 - GB 1348 - GB 3323 - GB 5905 - GB 7592 - GB 8923 - GB 9286 - GB 9439 - GB 10095 - GB 10183 - GB 11345 - GB 11352 - GB/T 12469 - GB/T 13306 - GB/T 13384 - JB 2299 - JB/T 7332 - JB/T 7334 - ZB J80 015 3 型式与基本参数 3.1 型式 起重机的结构型式如图1所示。起重机型号的表示方法为：SL（起重机类型代号），例如SL5-10.5-3表示起重机的起重能力为5吨，跨度为10.5米，起升高度为3米。 3.2 基本参数 3.2.1 起重机的起重量（代号：Gn，单位：吨）应符合如下规定： - 起重量1吨至10吨，其他参数如表格所示。 3.2.2 起重机的跨度（代号：S，单位：米）应符合如下规定：6米、7.5米、9米、10.5米、13.5米。 3.2.3 起重机的起升高度（代号：H，单位：米）应符合表1的规定。 3.3 限界尺寸 起重机的最大结构尺寸应符合GB 7592中限界尺寸的要求。 4 技术要求 4.1 工作条件 4.1.1 起重机运行轨道的安装应符合GB 10183的要求。 4.1.2 起重机的工作环境温度不低于-25℃。 4.2 使用性能 4.2.1 起重机的起重能力应达到额定起重量。 4.2.2 起重机运行机构的传动机械总效率由下式决定，其计算值应不低于0.76。 4.3 材料及热处理 4.3.1 金属结构主要构件的材料应按GB 700的规定，牌号的选用根据使用条件应不低于表3的要求。 4.3.2 车轮的材料应不低于GB 9439中的HT200灰铸铁，其踏面热处理硬度应为170~240HB。 4.3.3 大齿轮的材料应不低于GB 1348中的QT500-7球墨铸铁或GB 11352中的ZG340-640铸钢。 4.3.4 车轮轴、齿轮轴与主动齿轮的材料应不低于GB 699中的45号钢。 4.3.5 手链轮材料应不低于GB 9439中的HT200灰铸铁。
