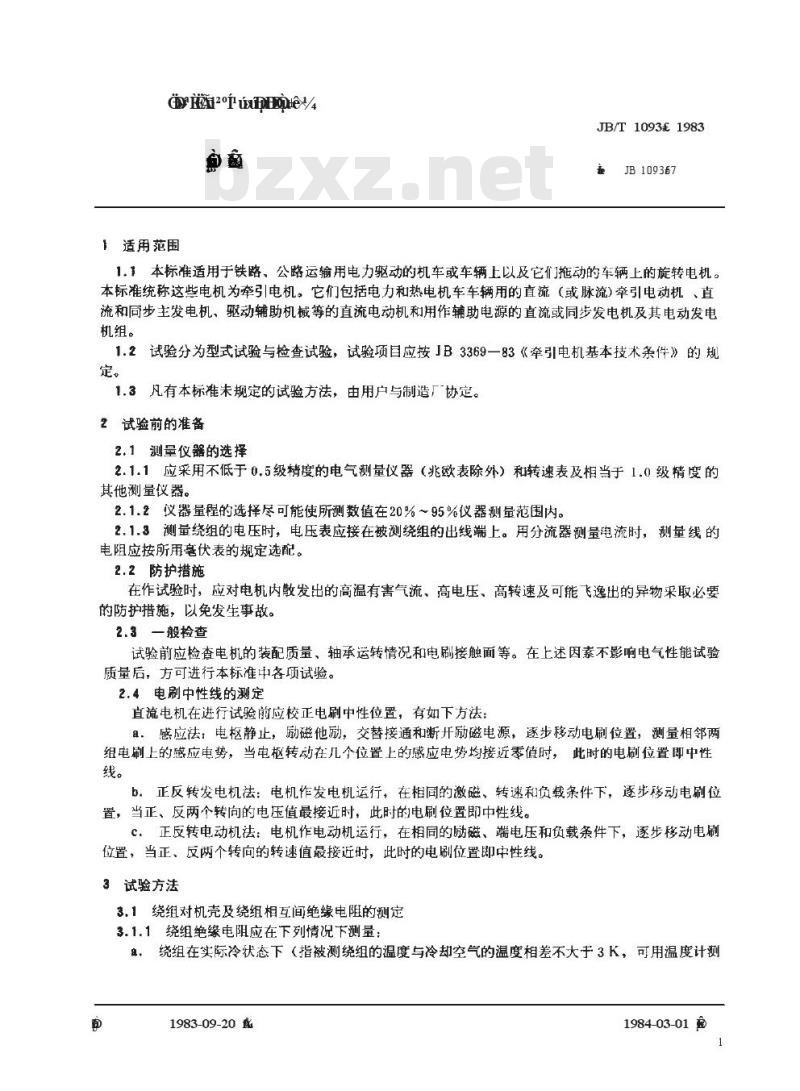

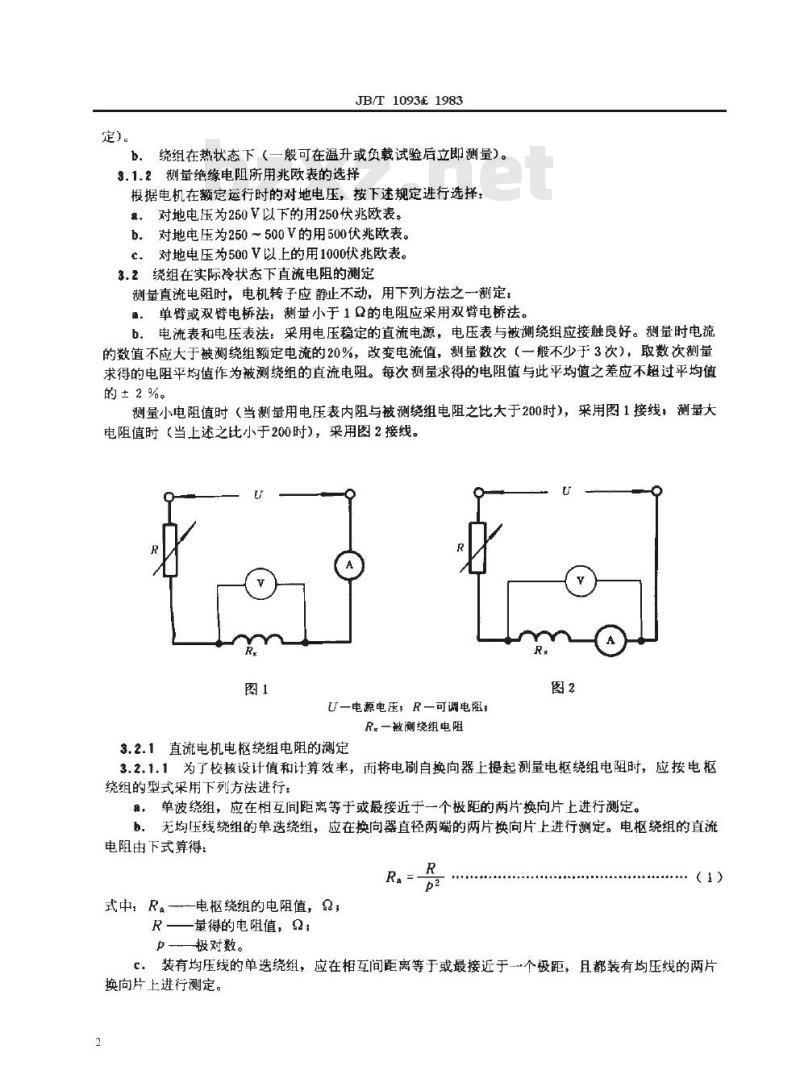

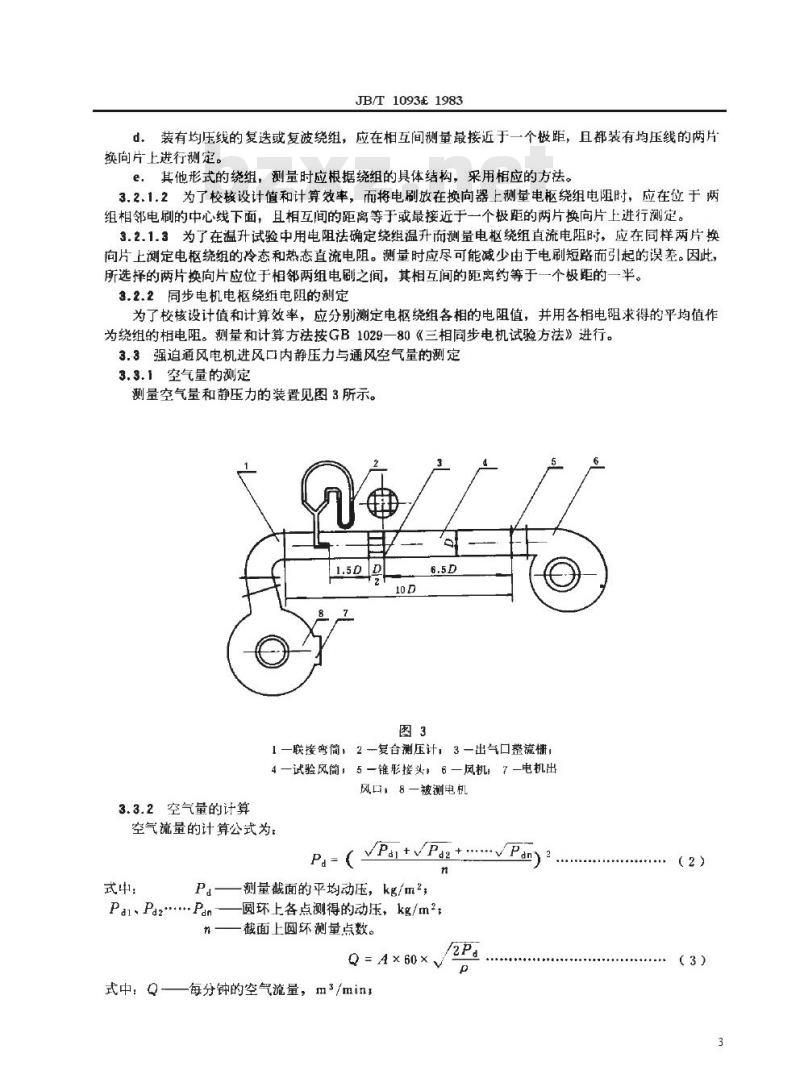

中华人民共和国机械行业标准 JB/T1093-1983 1 适用范围 本标准适用于铁路、公路运输用电力驱动的机车或车辆上的旋转电机，包括直流（或脉流）牵引电动机、直流和同步主发电机、驱动辅助机械的直流电动机，以及用作辅助电源的直流或同步发电机及其电动发电机组。 1.1 试验分为型式试验与检查试验，试验项目应按JB3369-83《牵引电机基本技术条件》的规定。 1.2 凡有本标准未规定的试验方法，由用户与制造厂协定。 2 试验前的准备 2.1 测量仪器的选择 2.1.1 应采用不低于0.5级精度的电气测量仪器（兆欧表除外）和转速表及相当于1.0级精度的其他测量仪器。 2.1.2 仪器量程的选择尽可能使所测数值在20%～95%仪器测量范围内。 2.1.3 测量绕组的电压时，电压表应接在被测绕组的出线端上。用分流器测量电流时，测量线的电阻应按所用毫伏表的规定选配。 2.2 防护措施 在作试验时，应对电机内散发出的高温有害气流、高电压、高转速及可能飞逸出的异物采取必要的防护措施，以免发生事故。 2.3 一般检查 试验前应检查电机的装配质量、轴承运转情况和电刷接触面等。在上述因素不影响电气性能试验质量后，方可进行本标准中各项试验。 2.4 电刷中性线的测定 直流电机在进行试验前应校正电刷中性位置，有如下方法： a. 感应法：电枢静止，励磁他励，交替接通和断开励磁电源，逐步移动电刷位置，测量相邻两组电刷上的感应电势，当电枢转动在几个位置上的感应电势均接近零值时，此时的电刷位置即中性线。 b. 正反转发电机法：电机作发电机运行，在相同的激磁、转速和负载条件下，逐步移动电刷位置，当正、反两个转向的电压值最接近时，此时的电刷位置即中性线。 c. 正反转电动机法：电机作电动机运行，在相同的励磁、端电压和负载条件下，逐步移动电刷位置，当正、反两个转向的转速值最接近时，此时的电刷位置即中性线。 3 试验方法 3.1 绕组对机壳及绕组相互间绝缘电阻的测定 3.1.1 绕组绝缘电阻应在下列情况下测量： a. 绕组在实际冷状态下（指被测绕组的温度与冷却空气的温度相差不大于3K，可用温度计测定）。 b. 绕组在热状态下（一般可在温升或负载试验后立即测量）。 3.1.2 测量绝缘电阻所用兆欧表的选择根据电机在额定运行时的对地电压，按下述规定进行选择： a. 对地电压为250V以下的用250伏兆欧表。 b. 对地电压为250～500V的用500伏兆欧表。 c. 对地电压为500V以上的用1000伏兆欧表。 3.2 绕组在实际冷状态下直流电阻的测定 测量直流电阻时，电机转子应静止不动，用下列方法之一进行测量： a. 单臂或双臂电桥法：测量小于12Ω的电阻应采用双臂电桥法。 b. 电流表和电压表法：采用电压稳定的直流电源，电压表与被测绕组应接触良好。测量时电流的数值不应大于被测绕组的额定电流。
