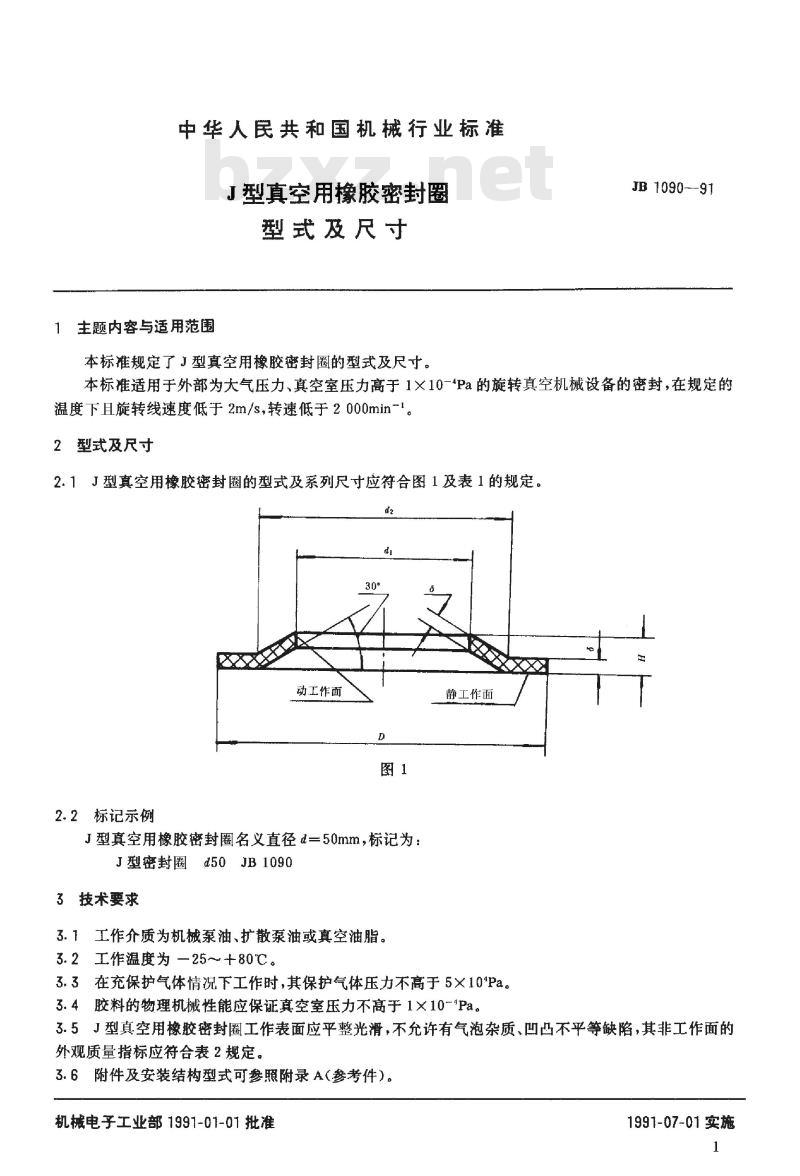

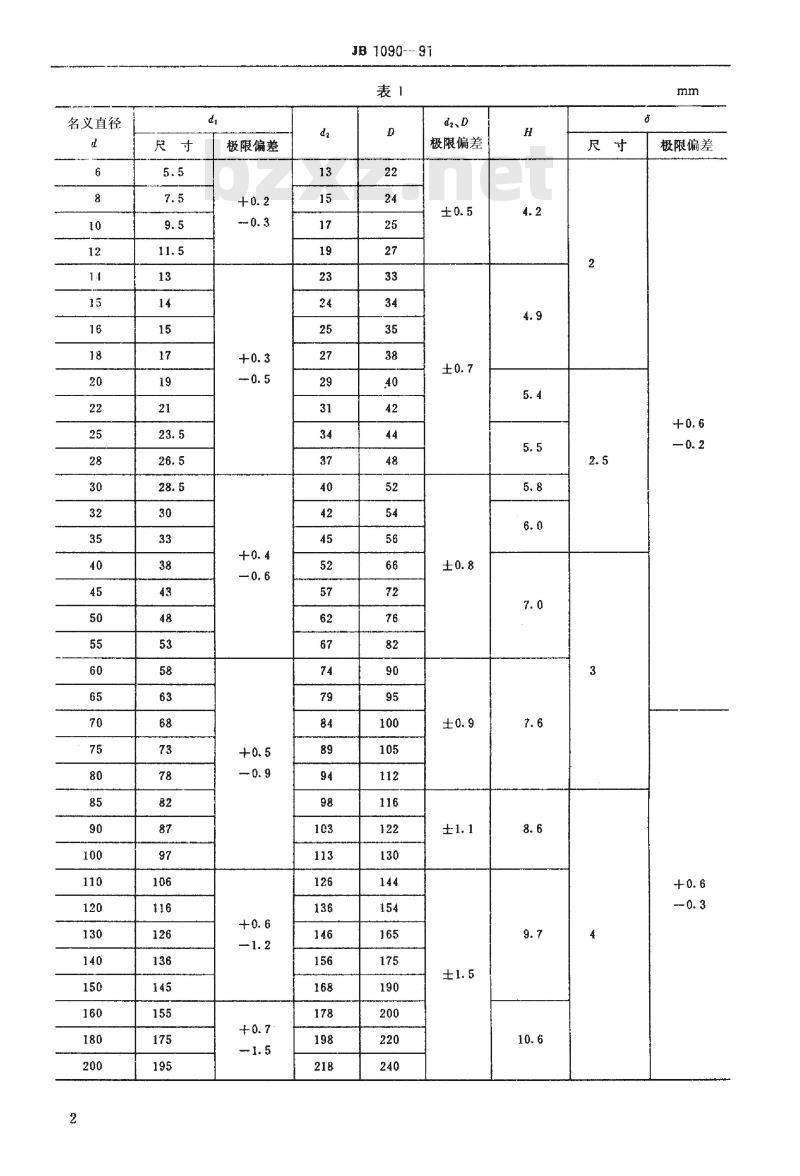

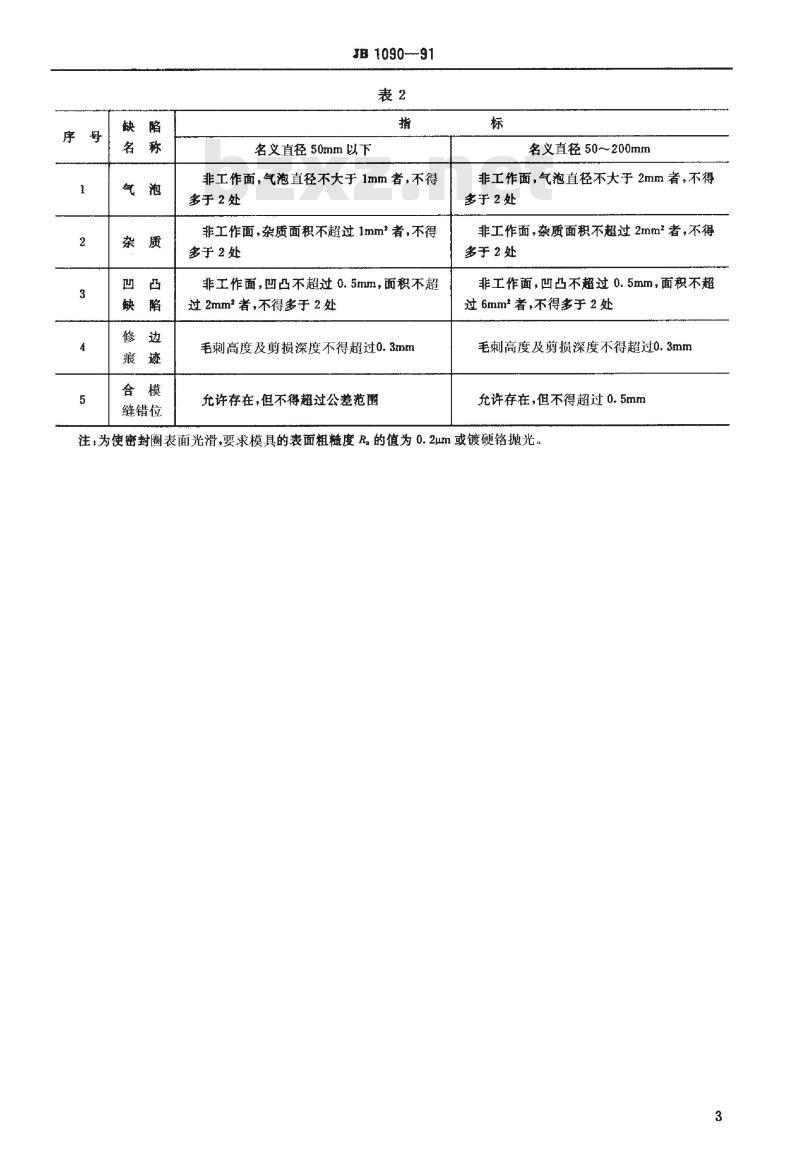

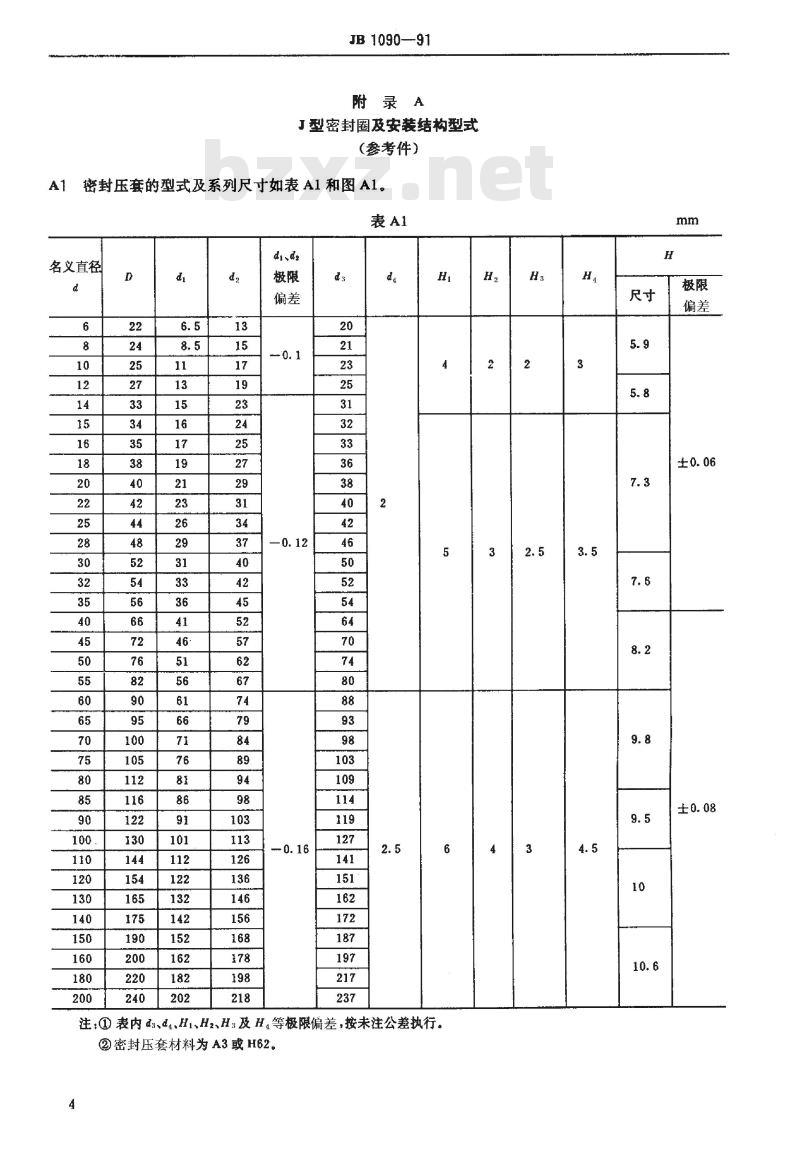

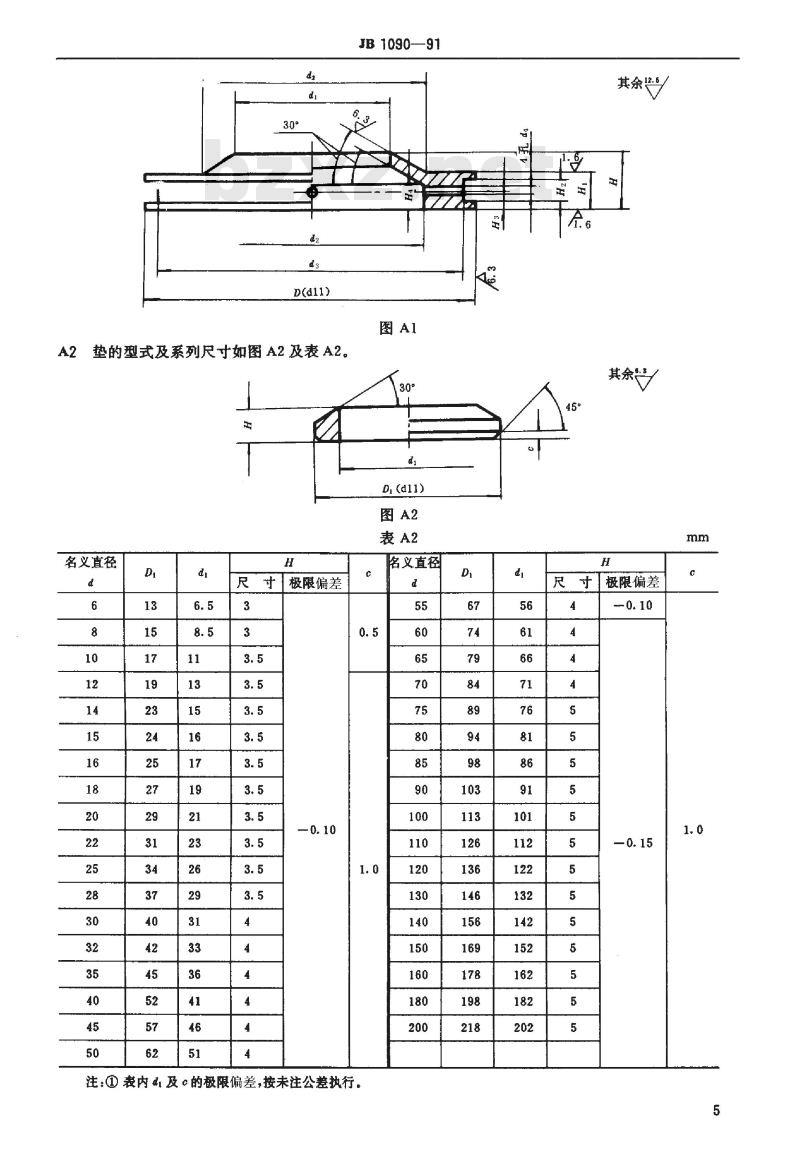

中华人民共和国机械行业标准 JB 1090-91 J型真空用橡胶密封圈 型式及尺寸 1 主题内容与适用范围 本标准规定了J型真空用橡胶密封圈的型式及尺寸。本标准适用于外部为大气压力、真空室压力高于1×10-4Pa的旋转真空机械设备的密封，在规定的温度下且旋转线速度低于2m/s，转速低于2000min-1。 2 型式及尺寸 2.1 J型真空用橡胶密封圈的型式及系列尺寸应符合图1及表1的规定。 2.2 标记示例 J型真空用橡胶密封圈名义直径d=50mm，标记为：J型密封圈d50JB1090。 3 技术要求 3.1 工作介质为机械泵油、扩散泵油或真空油脂。 3.2 工作温度为-25～±80℃。 3.3 在充保护气体情况下工作时，其保护气体压力不高于5×10-4Pa。 3.4 胶料的物理机械性能应保证真空室压力不高于1×10-4Pa。 3.5 J型真空用橡胶密封圈工作表面应平整光滑，不允许有气泡、杂质、凹凸不平等缺陷，其非工作面的外观质量指标应符合表2规定。 3.6 附件及安装结构型式可参照附录A（参考件）。 附录A 型密封圈及安装结构型式（参考件） A1 密封压套的型式及系列尺寸如表A1和图A1。 表1 J型真空用橡胶密封圈的尺寸与偏差 名义直径 d (mm) | 尺寸（mm） | 极限偏差 8 | 5.5 | +0.2 -0.3 10 | 7.5 | +0.3 -0.5 12 | 9.5 | +0.4 -0.6 14 | 11.5 | +0.5 -0.9 15 | 13 | +0.6 -1.0 16 | 14 | +0.7 -1.2 18 | 15 | +0.7 -1.5 表2 非工作面质量指标 名义直径 50mm以下：气泡直径不大于1mm者，不得多于2处；杂质面积不超过1mm²者，不得多于2处；凹凸不超过0.5mm，面积不超过2mm²者，不得多于2处。 名义直径50mm～200mm：气泡直径不大于2mm者，不得多于2处；杂质面积不超过2mm²者，不得多于2处；凹凸不超过0.5mm，面积不超过6mm²者，不得多于2处；毛刺高度及剪损深度不得超过0.3mm。 注：为使密封圈表面光滑，要求模具的表面粗糙度Ra的值为0.2μm或镀硬铬抛光。
