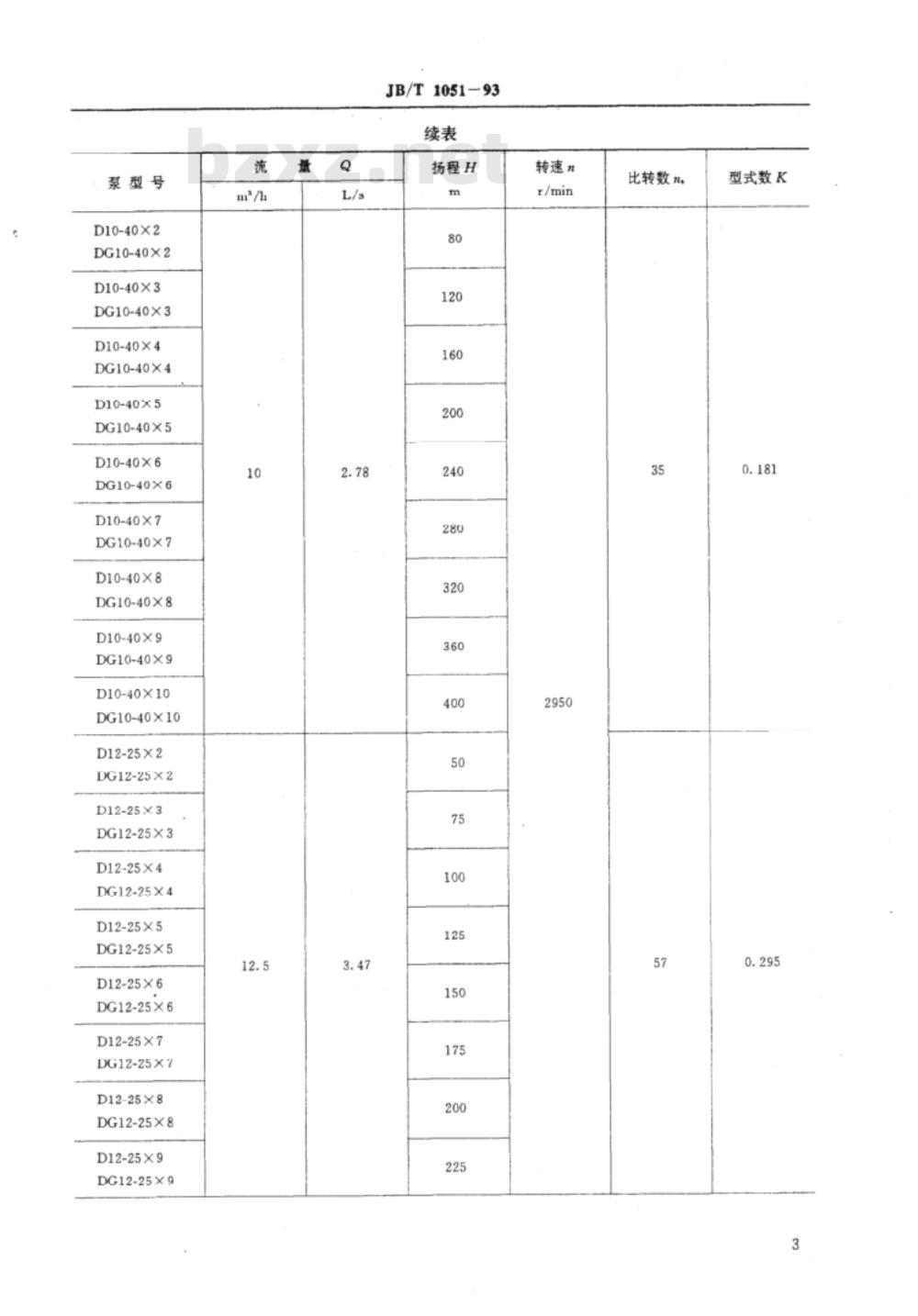

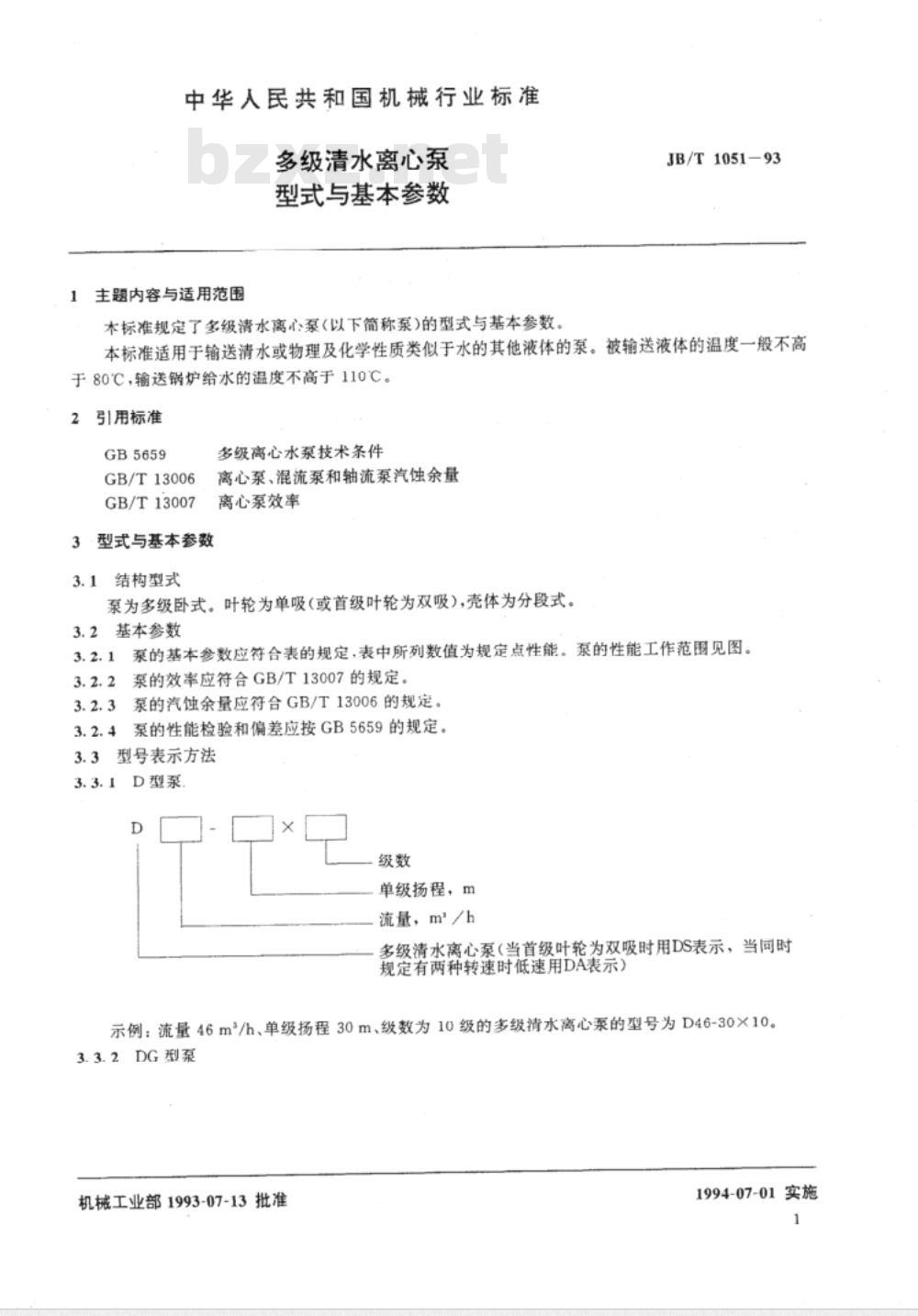

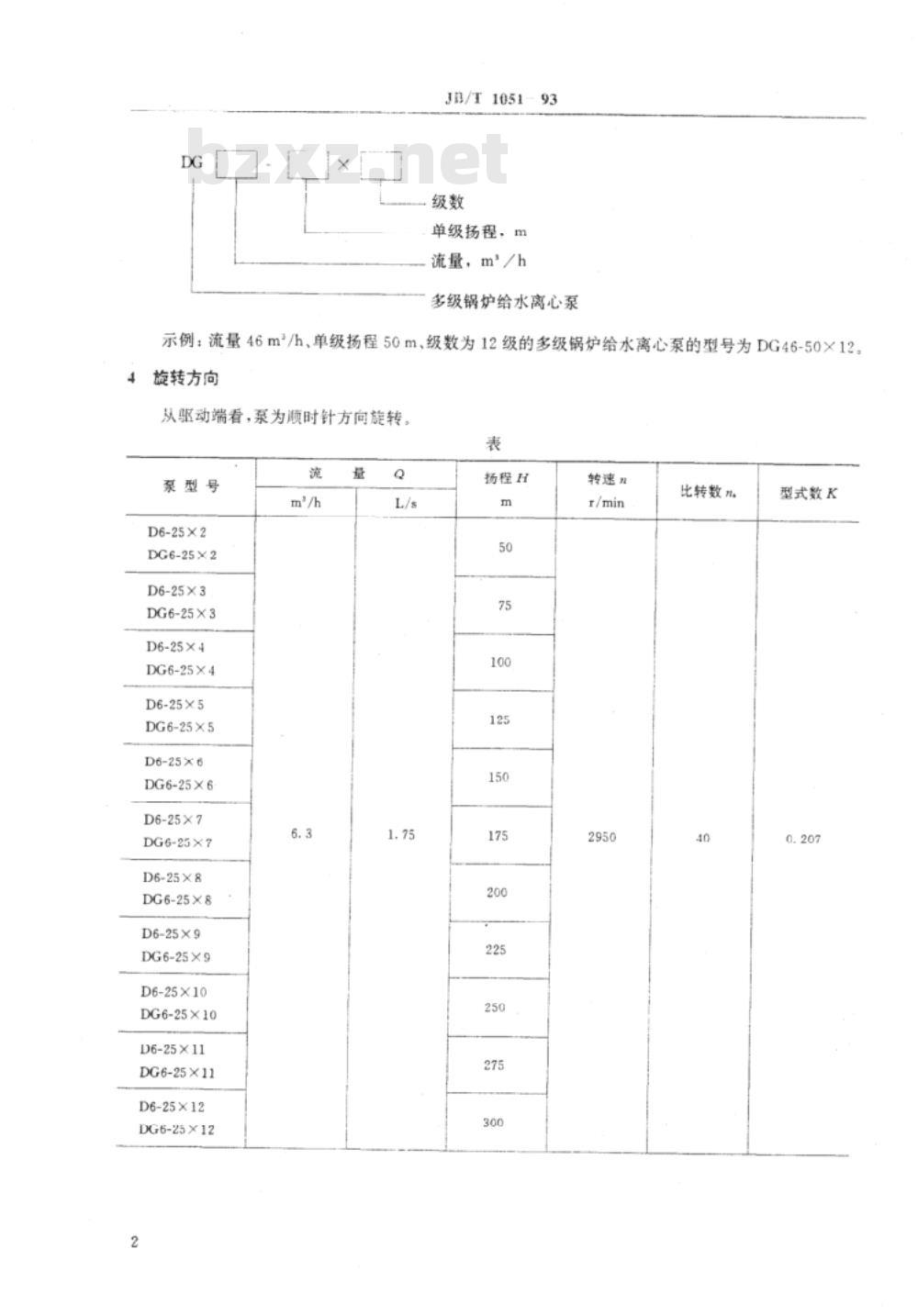

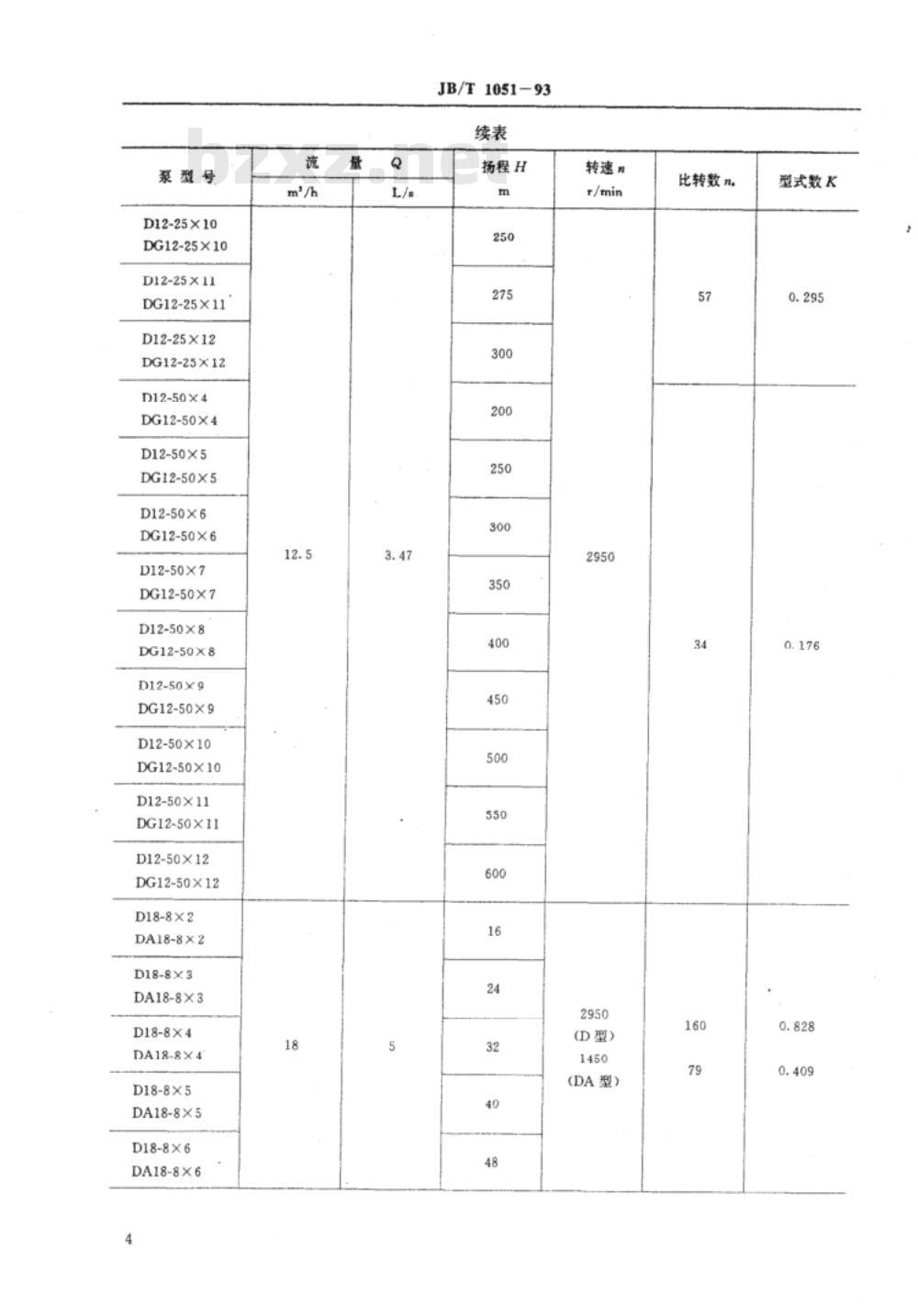

中华人民共和国机械行业标准 JB/T1051-93 多级清水离心泵 型式与基本参数 1993-07-13发布 1994-07-01实施 1 主题内容与适用范围 本标准规定了多级清水离心泵（以下简称泵）的型式与基本参数。本标准适用于输送清水或物理及化学性质类似于水的其他液体的泵。被输送液体的温度一般不高于80℃，输送锅炉给水的温度不高于110℃。 2 引用标准 GB5659 GB/T13006 GB/T13007 3 型式与基本参数 3.1 结构型式 泵为多级卧式，叶轮为单吸（或首级叶轮为双吸），壳体为分段式。 3.2 基本参数 3.2.1 泵的基本参数应符合表中的规定，表中所列数值为规定点性能。泵的性能工作范围见图。 3.2.2 泵的效率应符合GB/T13007的规定。 3.2.3 泵的汽蚀余量应符合GB/T13006的规定。 3.2.4 泵的性能检验和偏差应按GB5659的规定。 3.3 型号表示方法 3.3.1 D型泵 D型泵的型号表示方法包括：级数、单级扬程（m）、流量（m³/h）。例如，流量46m³/h、单级扬程30m、级数为10级的多级清水离心泵型号为D46-30×10。 3.3.2 DG型泵 DG型泵的型号表示方法与D型泵类似，当流量和扬程有所不同且为锅炉给水泵时，使用DG表示。例如，流量46m³/h，单级扬程50m，级数为12级的多级锅炉给水离心泵的型号为DG46-50×12。 4 旋转方向 从驱动端看，泵为顺时针方向旋转。 表1 泵型号 D6-25×2 DG6-25×2 D6-25×3 DG6-25×3 D6-25×4 DG6-25×4 D6-25×5 DG6-25×5 D6-25×6 DG6-25×6 D6-25×7 DG6-25×7 D6-25×8 DG6-25×8 D6-25×9 DG6-25×9 D6-25×10 DG6-25×10 D6-25×11 DG6-25×11 D6-25×12 DG6-25×12 表2 流量与扬程数据 流量 Q（m³/h）: 6.3 量 Q（L/s）: 1.75 扬程 H（m）: 50 75 100 125 150 175 200 225 250 275 300 转速 n（r/min）: 2950 比转数 n.：40 型式数 K: 0.207 表3 泵型号 D10-40×2 DG10-40×2 D10-40×3 DG10-40×3 D10-40×4 DG10-40×4 D10-40×5 DG10-40×5 D10-40×6 DG10-40×6 D10-40×7 DG10-40×7 D10-40×8 DG10-40×8 D10-40×9 DG10-40×9 D10-40×10 DG10-40×10 D12-25×2 DG12-25×2 D12-25×3 DG12-25×3 D12-25×4 DG12-25×4 D12-25×5 DG12-25×5 D12-25×6 DG12-25×6 D12-25×7 DG12-25×7 D12-25×8 DG12-25×8 D12-25×9 DG12-25×9 表4 流量与扬程数据 流量 Q（m³/h）: 10 12.5 量 Q（L/s）: 2.78 3.47 扬程 H（m）: 80 120 160 200 240 280 320 360 400 转速 n（r/min）: 2950 比转数 n.：35 57 型式数 K: 0.181 0.295
