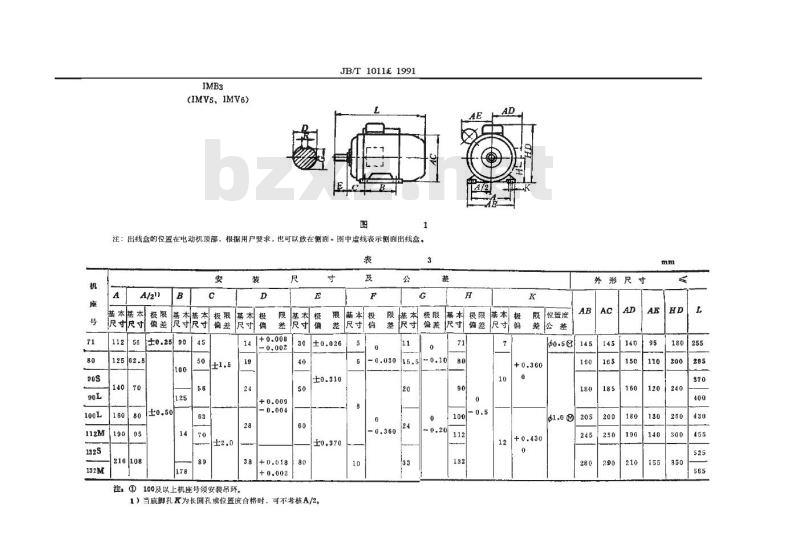

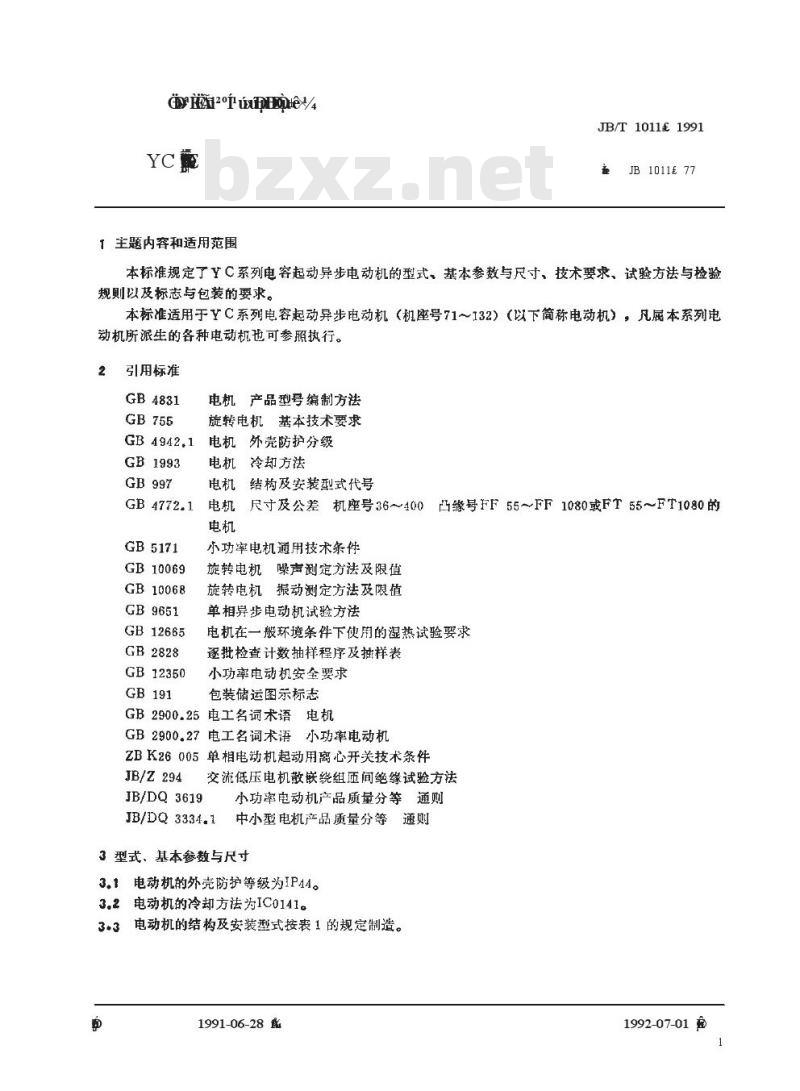

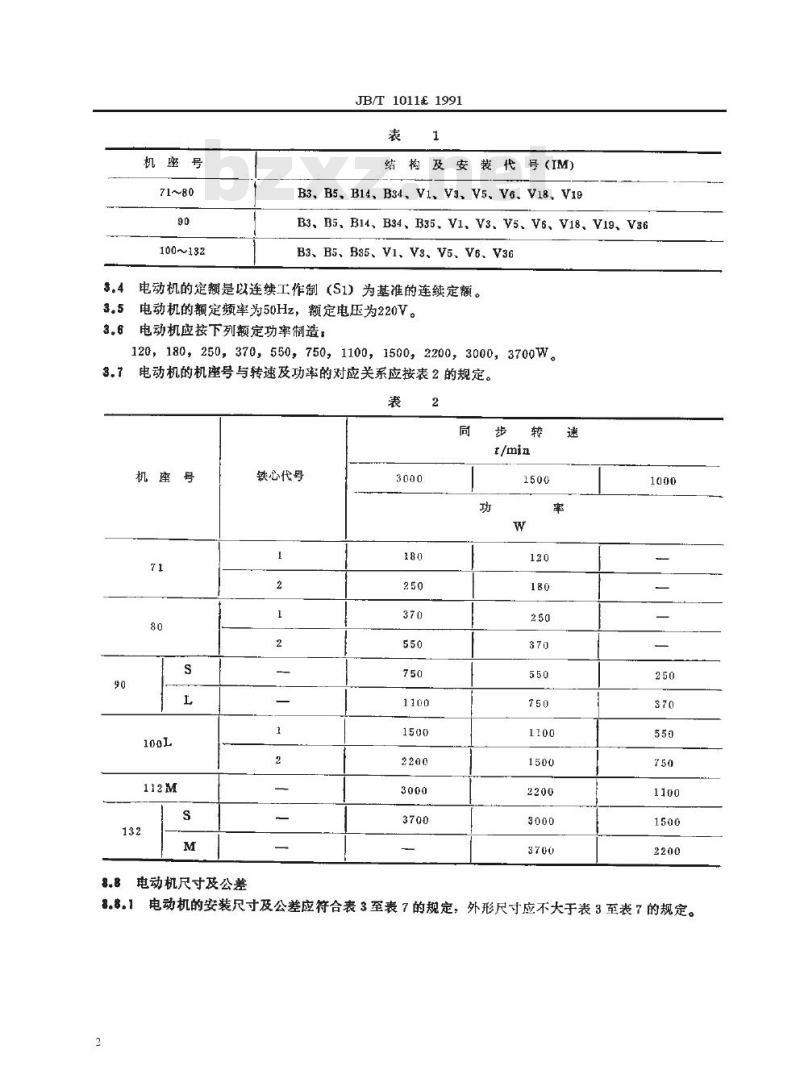

JB/T1011-1991 中华人民共和国机械行业标准 YC系列电容起动异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求 本标准适用于YC系列电容起动异步电动机（机座号71～132）（以下简称电动机），凡属本系列电动机所派生的各种电动机也可参照执行。 1. 主题内容和适用范围 本标准规定了YC系列电容起动异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。 2. 引用标准 GB4831 电机产品型号编制方法 GB755 旋转电机基本技术要求 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB997 电机结构及安装型式代号 GB4772.1 电机尺寸及公差机座号36～400凸缘号FF55～FF1080或FT55～FT1080的电机 GB10068 小功率电机通用技术条件 GB10069 旋转电机噪声测定方法及限值 GB2828 旋转电机振动测定方法及限值 GB12350 单相异步电动机试验方法 GB2900.25 电工名词术语电机 GB2900.27 电工名词术语小功率电动机 3. 型式、基本参数与尺寸 3.1 电动机的外壳防护等级为IP44。 3.2 电动机的冷却方法为IC0141。 3.3 电动机的结构及安装型式按表1的规定制造。 3.4 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.5 电动机的额定频率为50Hz，额定电压为220V。电动机应按下列额定功率制造：120、180、250、370、550、750、1100、1500、2200、3000、3700W。 3.6 电动机的机座号与转速及功率的对应关系应按表2的规定。 3.7 电动机的安装尺寸及公差应符合表3至表7的规定，外形尺寸应不大于表3至表7的规定。 图1 电动机安装示意图（虚线表示侧面出线盒） 表1 结构及安装代号（IM） 机座号 71~80 90 100~132 B3、B5、B14、B34、V1、V3、V5、V6、V18、V19 B3、B5、B14、B34、B35、V1、V3、V5、V6、V18、V19、V36 B3、B5、B5、V1、V3、V5、V6、V36 表2 机座号与功率、转速的对应关系 机座号 71 80 90 100L 112M 132L S M 表3 电动机安装尺寸及公差 注：100及以上机座号须安装吊环。
