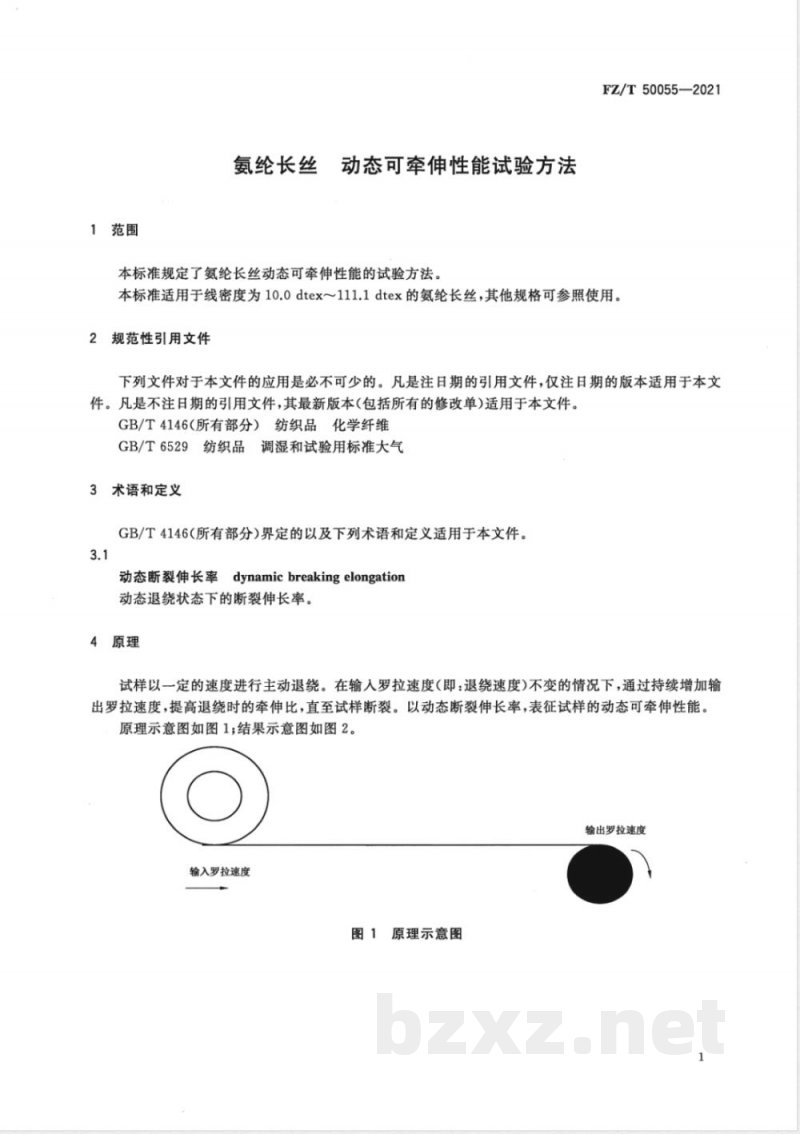

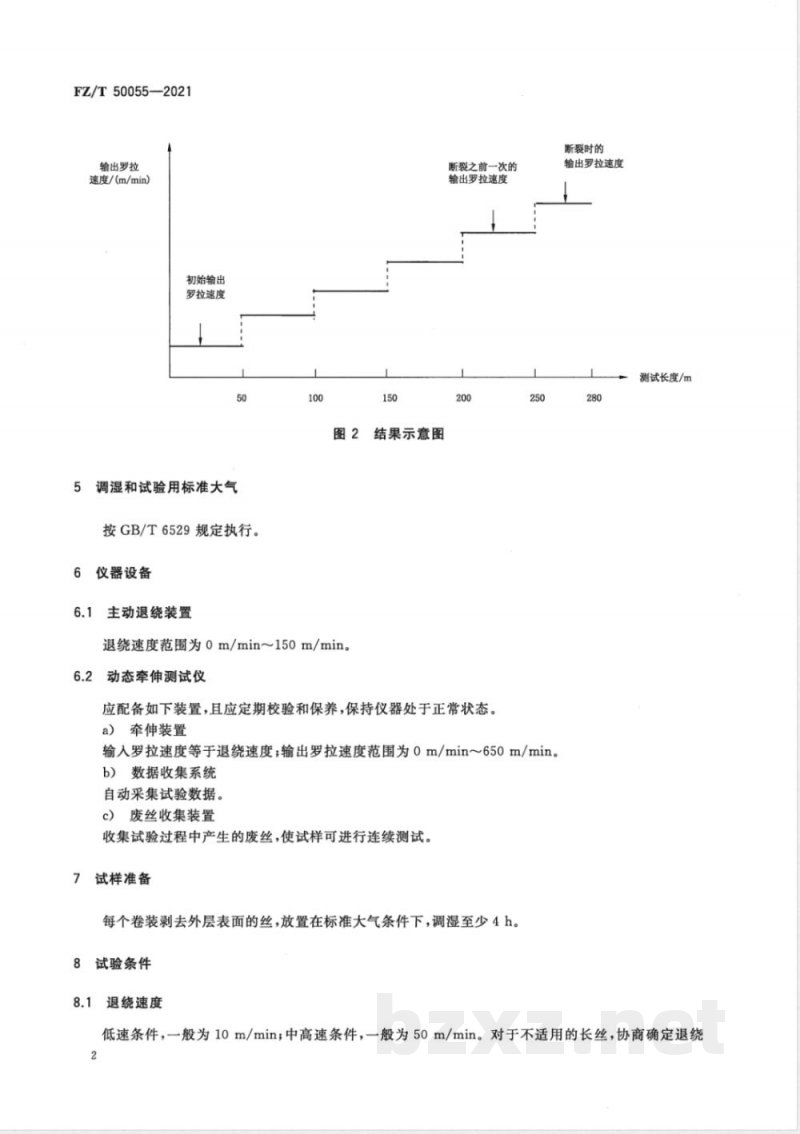

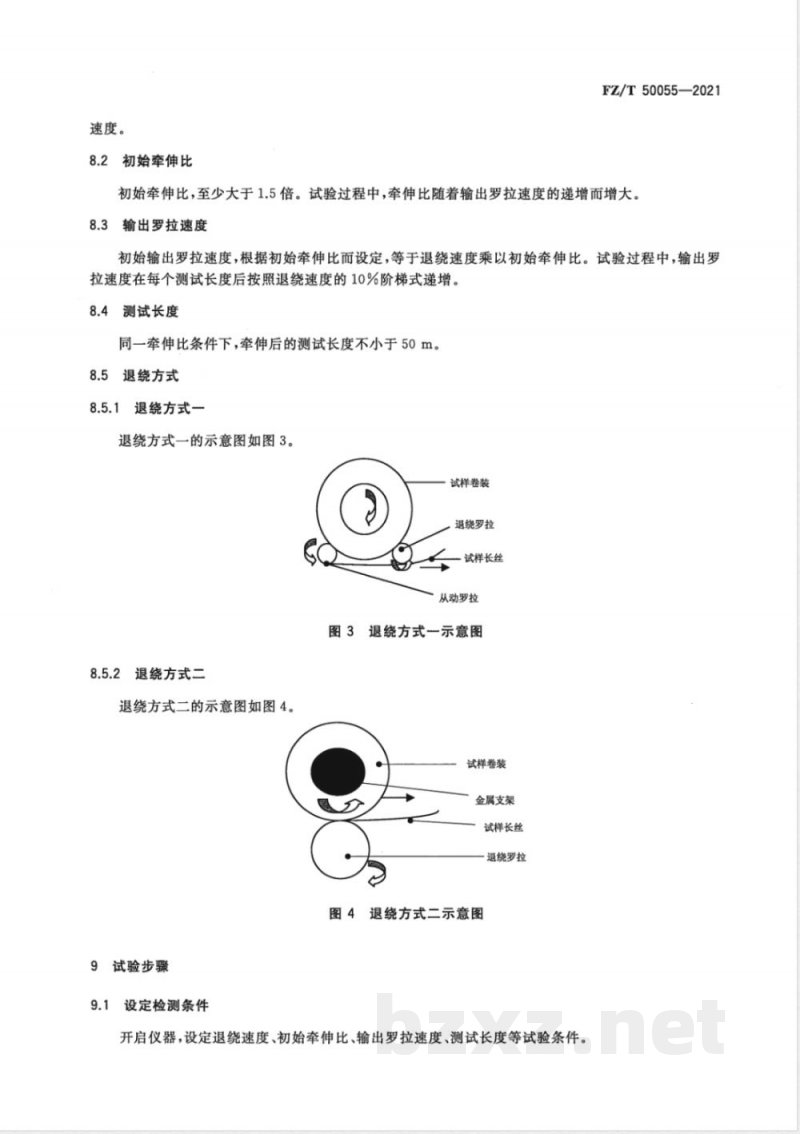

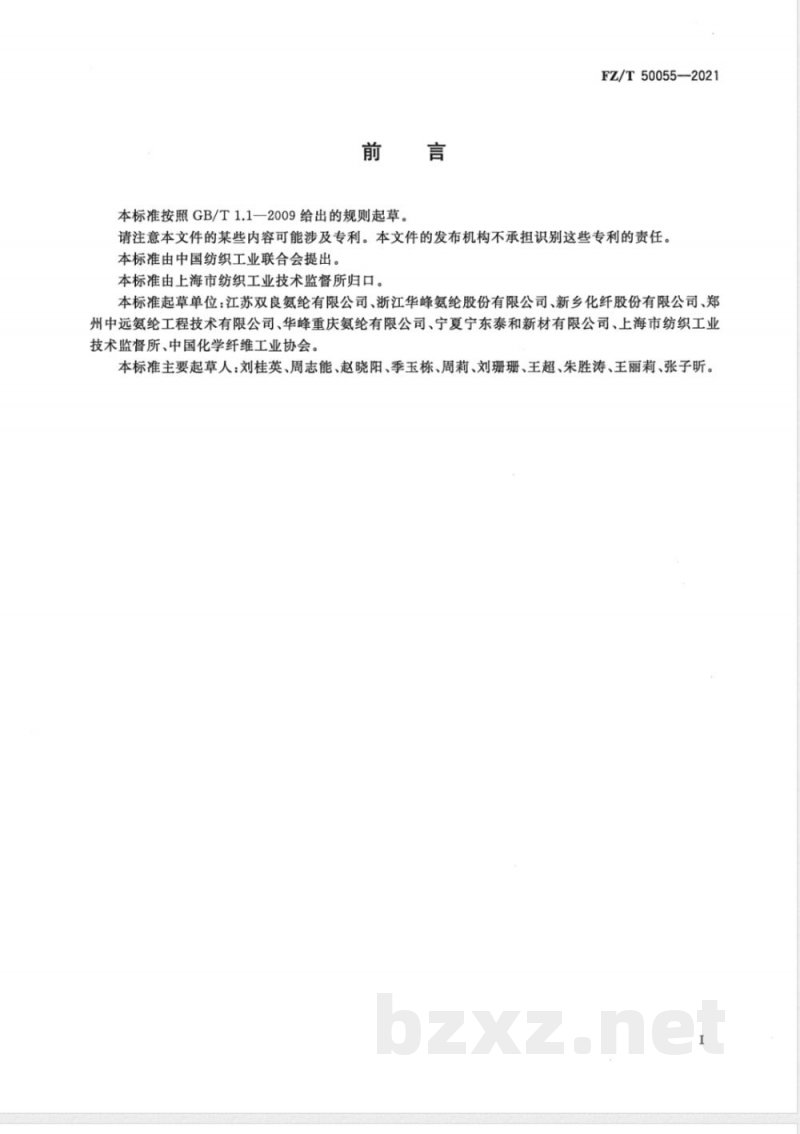

ICS 59.060.20 W50 中华人民共和国纺织行业标准 FZ/T 50055—2021 氨纶长丝 动态可牵伸性能试验方法 Elastane filament yarns—Test method for dynamic drawability 2021-08-21发布 2022-02-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。 本标准起草单位：江苏双良氨纶有限公司、浙江华峰氨纶股份有限公司、新乡化纤股份有限公司、郑州中远氨纶工程技术有限公司、华峰重庆氨纶有限公司、宁夏宁东泰和新材有限公司、上海市纺织工业技术监督所、中国化学纤维工业协会。 本标准主要起草人：刘桂英、周志能、赵晓阳、季玉栋、周莉、刘珊珊、王超、朱胜涛、王丽莉、张子昕。 1 范围 本标准规定了氨纶长丝动态可牵伸性能的试验方法。 本标准适用于线密度为10.0 dtex～111.1 dtex的氨纶长丝，其他规格可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4146（所有部分） 纺织品 化学纤维 GB/T 6529 纺织品 调湿和试验用标准大气 3 术语和定义 GB/T 4146（所有部分）界定的术语和定义适用于本文件。 3.1 动态断裂伸长率 dynamic breaking elongation 动态退绕状态下的断裂伸长率。 4 原理 试样以一定速度进行主动退绕。在输入罗拉速度（即退绕速度）不变的情况下，通过持续增加输出罗拉速度，提高退绕时的牵伸比，直至试样断裂。以动态断裂伸长率表征试样的动态可牵伸性能。原理示意及结果示意如图1和图2所示。 5 调湿和试验用标准大气 按GB/T 6529规定执行。 6 仪器设备 6.1 主动退绕装置：退绕速度范围为0 m/min～150 m/min。 6.2 动态牵伸测试仪：应配备牵伸装置、数据收集系统和废丝收集装置，并定期校验和保养，保持仪器正常状态。 牵伸装置：输入罗拉速度等于退绕速度，输出罗拉速度范围为0 m/min～650 m/min。 数据收集系统：自动采集试验数据。 废丝收集装置：用于收集试验过程中产生的废丝，使试样可连续测试。 7 试样准备 每个卷装剥去外层表面的丝，置于标准大气条件下调湿至少4 h。 8 试验条件 8.1 退绕速度：低速条件一般为10 m/min，中高速条件一般为50 m/min；对不适用的长丝，退绕速度可协商确定。 8.2 初始牵伸比：初始牵伸比应至少大于1.5倍。试验过程中牵伸比随输出罗拉速度递增而增大。 8.3 输出罗拉速度：初始输出罗拉速度等于退绕速度乘以初始牵伸比。试验过程中按退绕速度的10%阶梯式递增。 8.4 测试长度：同一牵伸比条件下，牵伸后的测试长度不小于50 m。 8.5 退绕方式：可采用退绕方式一或退绕方式二。 退绕方式一：试样卷装经退绕罗拉后进入系统； 退绕方式二：试样卷装通过金属支架引导后进入退绕罗拉系统。 9 试验步骤 9.1 设定检测条件：开启仪器，设定退绕速度、初始牵伸比、输出罗拉速度、测试长度等试验条件。 9.2 安装试样：将试样卷装安装在主动退绕装置上，将长丝依次通过导轮或罗拉引入载荷元件并绕至输出罗拉，确保绕取若干圈以防止打滑，最后引入废丝收集装置。 9.3 测试试样：在规定条件下运行，待速度稳定后开始阶梯式递增输出罗拉速度并采集数据。试验过程中应避免因滑移导致的虚假结果，异常数据应予以剔除。 10 结果计算 动态断裂伸长率按下式计算： E = (V2 - V1) / V1 × 100% 式中： E——动态断裂伸长率； V2——断裂之前一次的输出罗拉速度； V1——初始输出罗拉速度。
