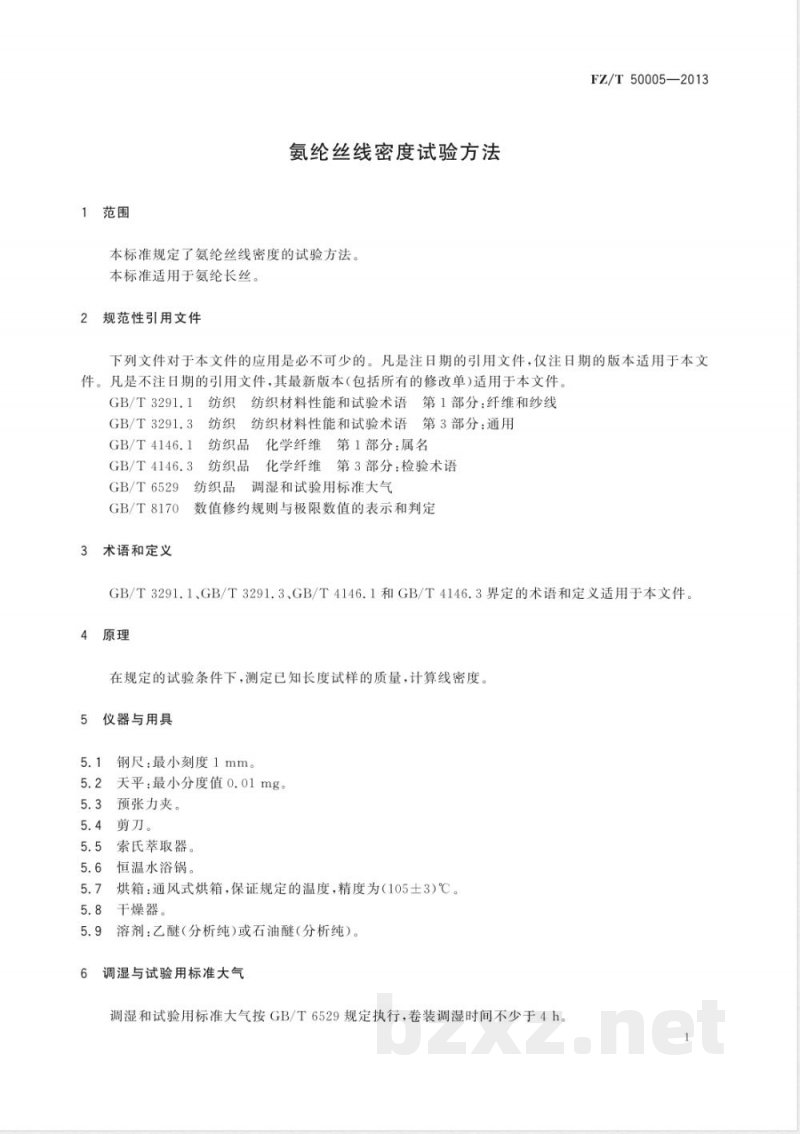

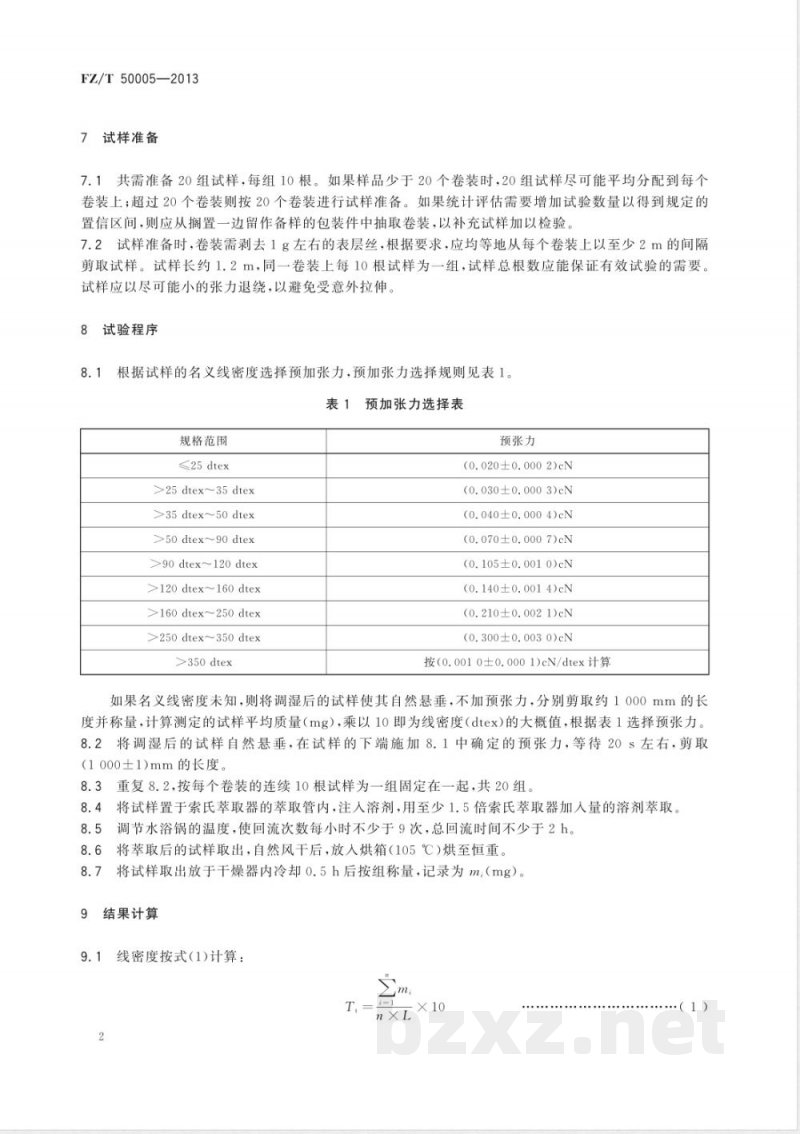

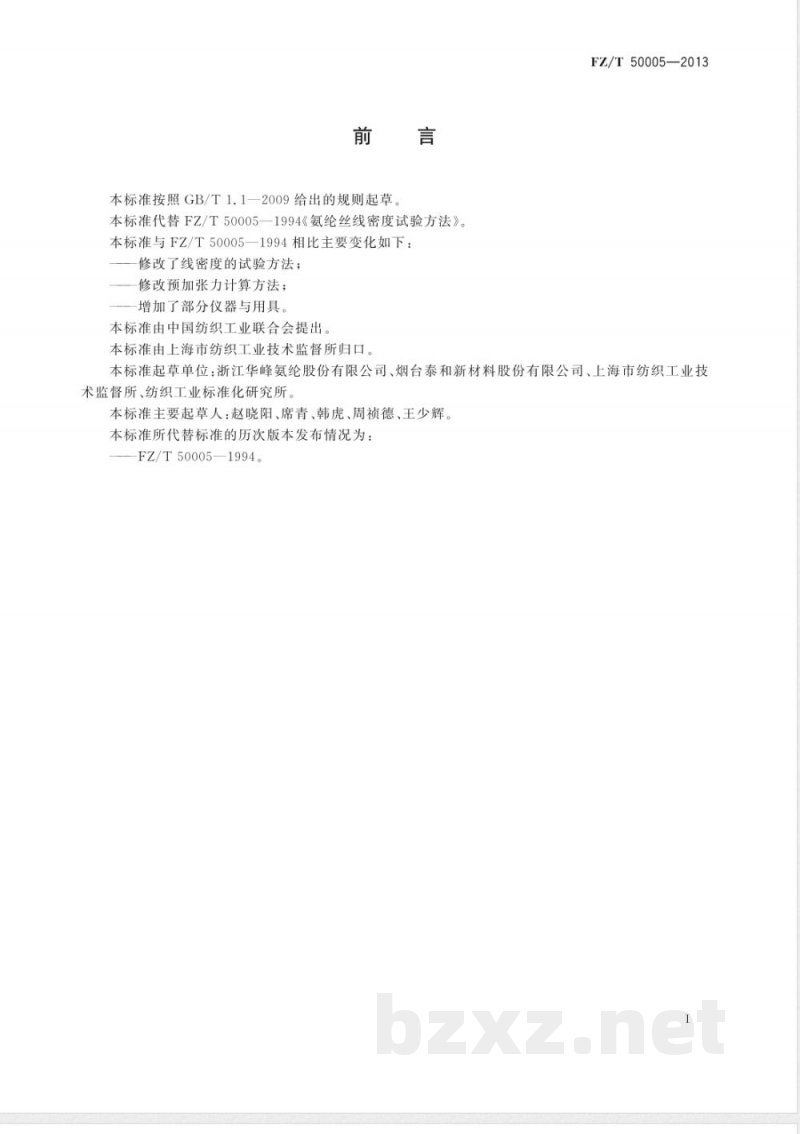

ICS 59.060.20 分类号：W50 FZ/T50005—2013 中华人民共和国纺织行业标准 （代替FZ/T50005—1994） 氨纶丝线密度试验方法 Testing method for linear density of spandex filament yarns 发布：2013-10-17 实施：2014-03-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替FZ/T50005—1994《氨纶丝线密度试验方法》。 与1994版相比，本标准主要变化如下：修改了线密度试验方法；修改了预加张力计算方法；增加了部分仪器与用具。 本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。 本标准起草单位：浙江华峰氨纶股份有限公司、烟台泰和新材料股份有限公司、上海市纺织工业技术监督所、纺织工业标准化研究所。 本标准主要起草人：赵晓阳、席青、韩虎、周祯德、王少辉。 本标准历次版本为：FZ/T50005—1994。 1 范围 本标准规定了氨纶丝线密度的试验方法。 本标准适用于氨纶长丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期的版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146.1 纺织品 化学纤维 第1部分：属名 GB/T 4146.3 纺织品 化学纤维 第3部分：检验术语 GB/T 6529 纺织品 调湿和试验用标准大气 GB/T 8170 数值修约规则与极限数值的表示和判定 3 术语和定义 GB/T 3291.1、GB/T 3291.3、GB/T 4146.1和GB/T 4146.3界定的术语和定义适用于本文件。 4 原理 在规定的试验条件下，测定已知长度试样的质量，并计算其线密度。 5 仪器与用具 5.1 钢尺：最小刻度1 mm。 5.2 天平：最小分度值0.01 mg。 5.3 预张力夹。 5.4 剪刀。 5.5 索氏萃取器。 5.6 恒温水浴锅。 5.7 烘箱：通风式烘箱，温度控制精度为（105±3）℃。 5.8 干燥器。 5.9 溶剂：乙醚或石油醚（分析纯）。 6 调湿与试验用标准大气 按GB/T 6529规定执行，卷装调湿时间不少于4 h。 7 试样准备 7.1 共准备20组试样，每组10根。若样品少于20个卷装，应尽量均匀分配试样；超过20个卷装时按20个卷装取样。若统计评估需要增加试验数量，应从备用包装件中抽取补充样品。 7.2 取样时，应先剥去卷装表层约1 g丝。按要求从每个卷装上以至少2 m间隔剪取试样，试样长度约1.2 m。同一卷装每10根为一组，试样总数应满足试验需要。试样退绕应保持尽可能小的张力，以避免产生附加拉伸。 8 试验程序 8.1 根据试样名义线密度选择预加张力，具体如下： ≤25 dtex：0.020 cN >25 dtex～35 dtex：0.030 cN >35 dtex～50 dtex：0.040 cN >50 dtex～90 dtex：0.070 cN >90 dtex～120 dtex：0.105 cN >120 dtex～160 dtex：0.140 cN >160 dtex～250 dtex：0.210 cN >250 dtex～350 dtex：0.300 cN >350 dtex：按（0.0010±0.0001）cN/dtex计算 若名义线密度未知，可先取约1000 mm试样称量，计算其质量（mg）并乘以10，估算线密度（dtex），再按上述表选择预张力。 8.2 将调湿后的试样自然悬垂，在下端施加选定的预张力，约20 s后剪取（1000±1）mm长度。 8.3 重复上述步骤，每个卷装连续取10根试样为一组，共20组。 8.4 将试样置于索氏萃取器中进行萃取处理，按规定步骤进行后续干燥和称量，以计算线密度。
