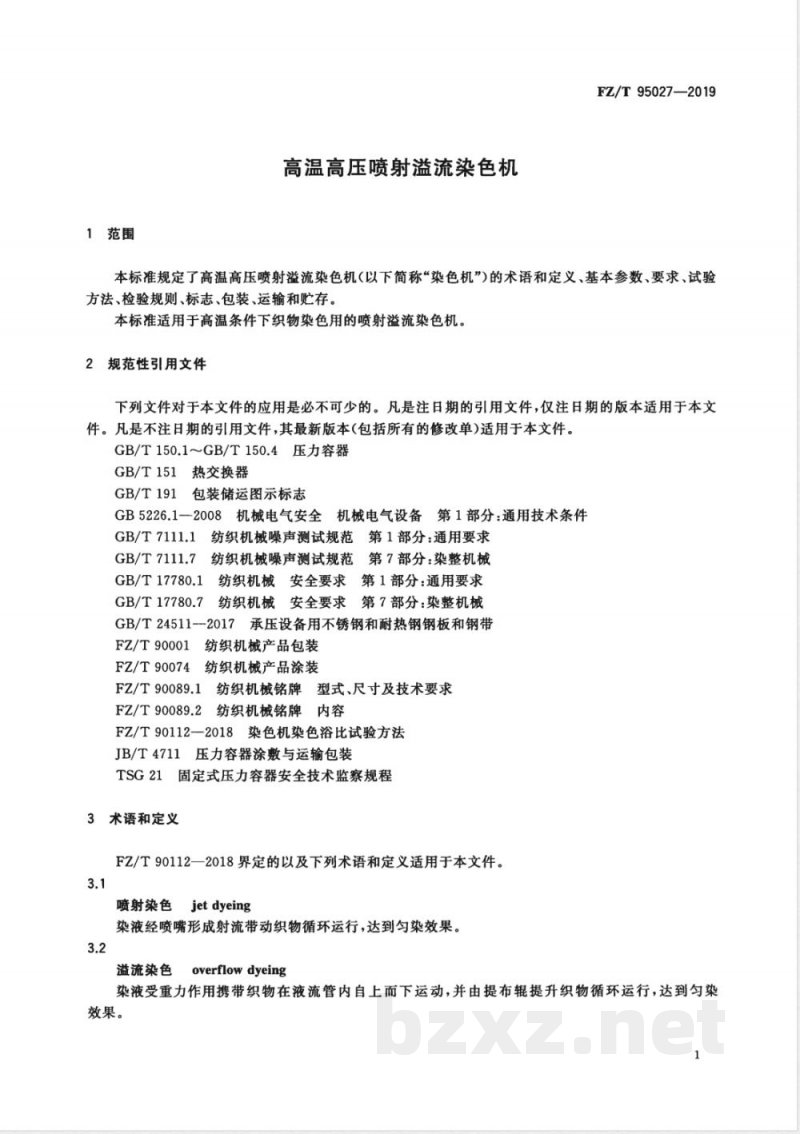

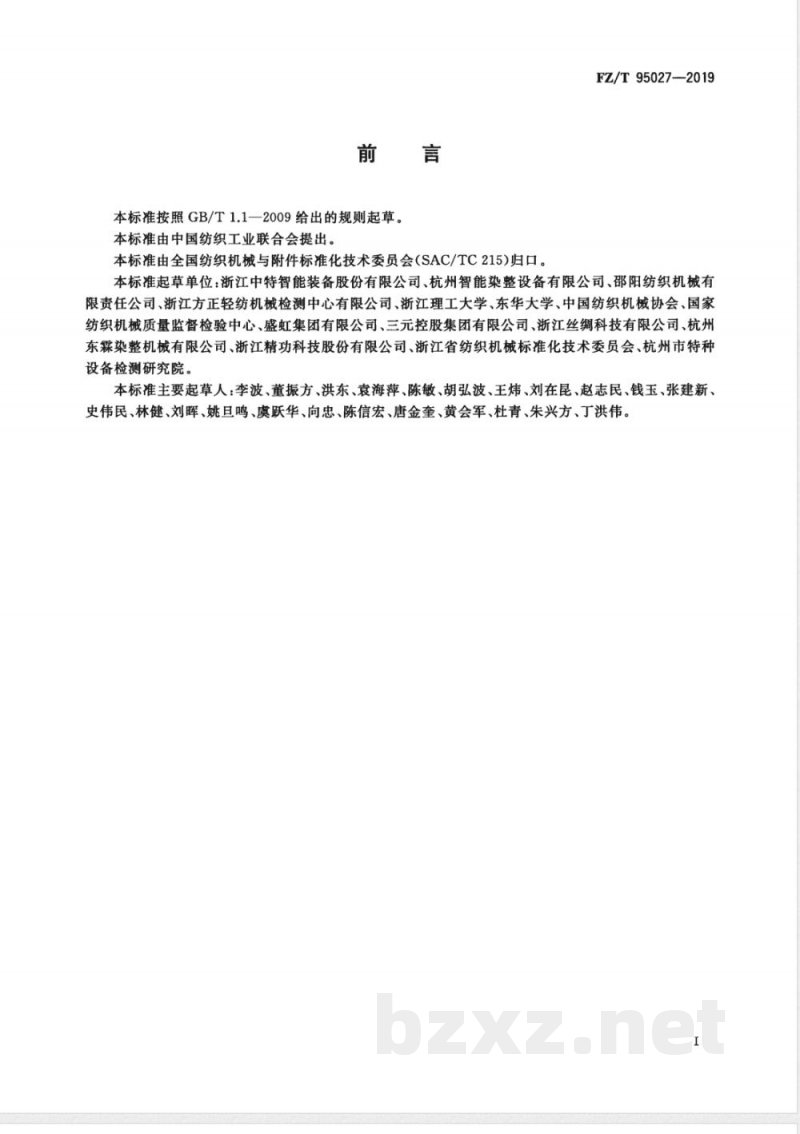

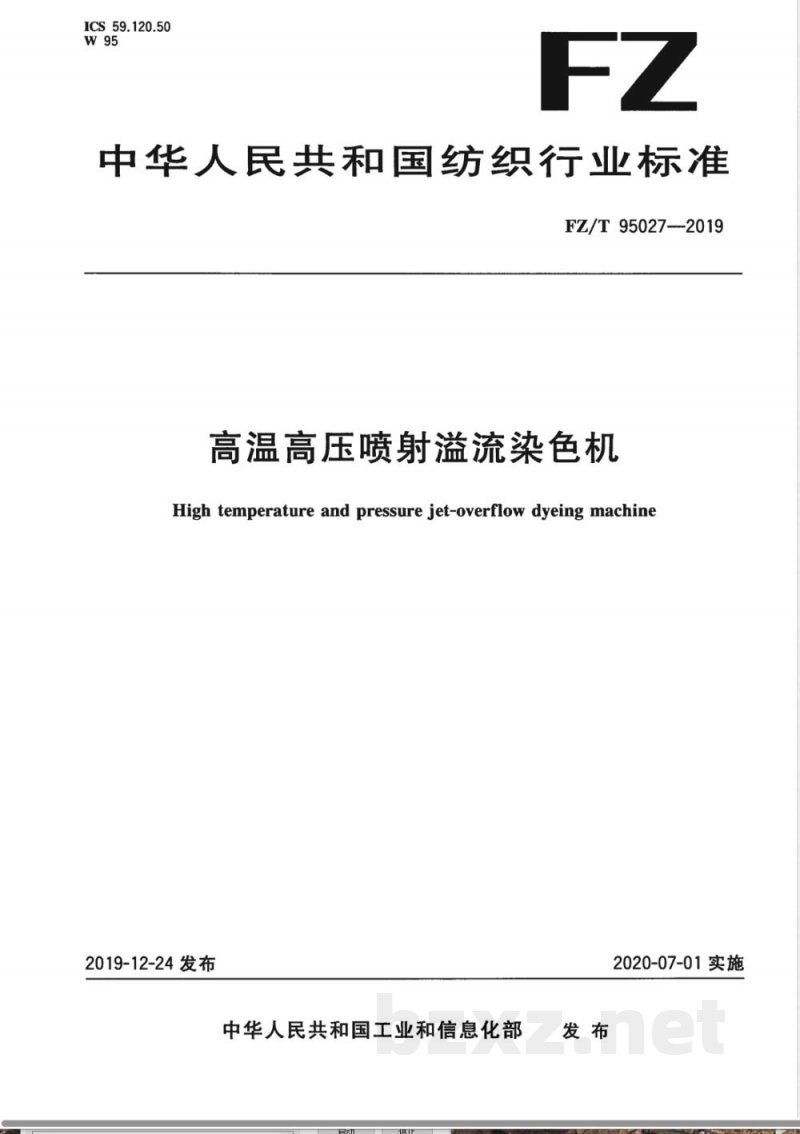

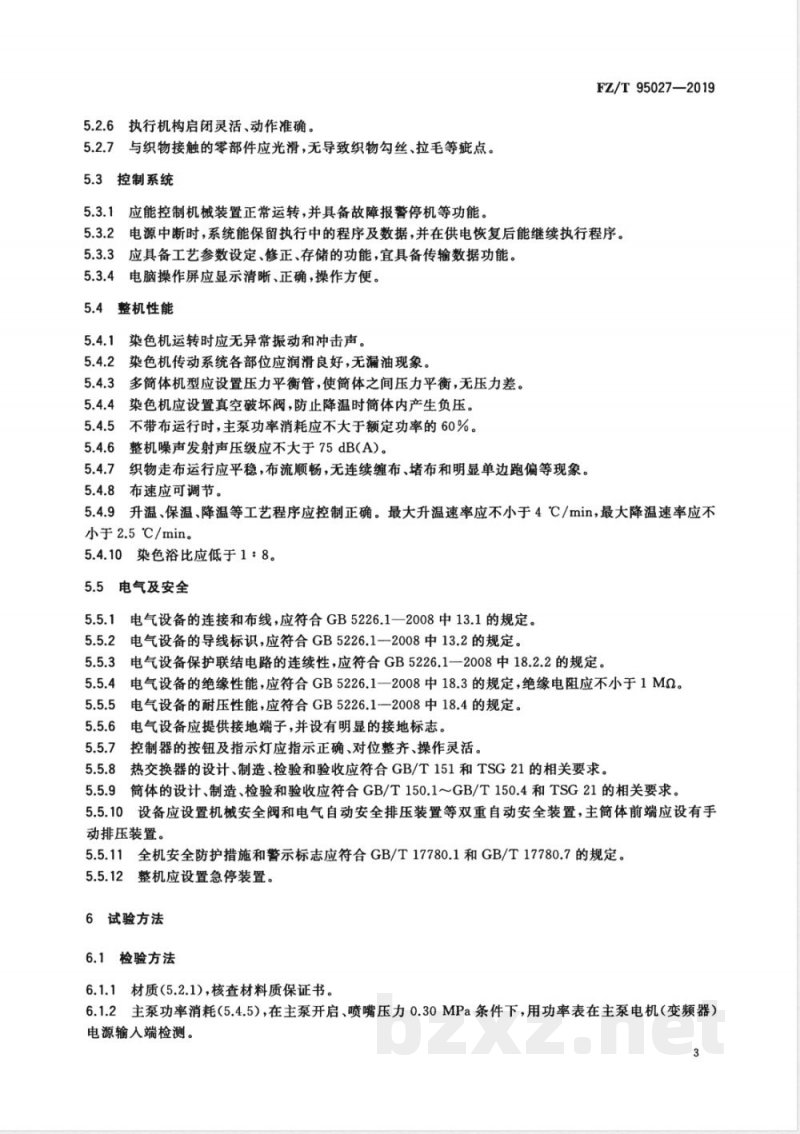

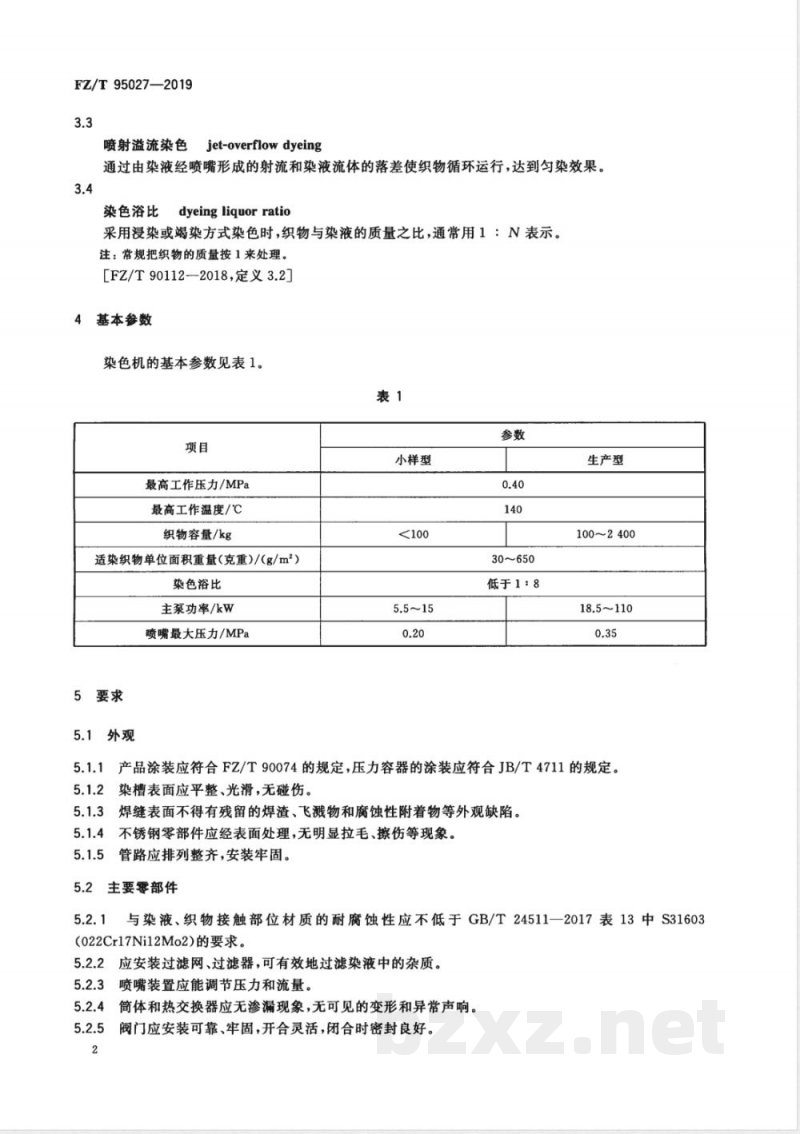

ICS 59.120.50 W95 中华人民共和国纺织行业标准 FZ/T 95027—2019 高温高压喷射溢流染色机 High temperature and pressure jet-overflow dyeing machine 2019-12-24发布 2020-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC 215）归口。 本标准起草单位：浙江中特智能装备股份有限公司、杭州智能染整设备有限公司、邵阳纺织机械有限责任公司、浙江方正轻纺机械检测中心有限公司、浙江理工大学、东华大学、中国纺织机械协会、国家纺织机械质量监督检验中心、盛虹集团有限公司、三元控股集团有限公司、浙江丝绸科技有限公司、杭州东霖染整机械有限公司、浙江精功科技股份有限公司、浙江省纺织机械标准化技术委员会、杭州市特种设备检测研究院。 本标准主要起草人：李波、董振方、洪东、袁海萍、陈敏、胡弘波、王炜、刘在昆、赵志民、钱玉、张建新、史伟民、林健、刘晖、姚旦鸣、虞跃华、向忠、陈信宏、唐金奎、黄会军、杜青、朱兴方、丁洪伟。 1 范围 本标准规定了高温高压喷射溢流染色机（以下简称“染色机”）的术语和定义、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于高温条件下织物染色用的喷射溢流染色机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 150.1～GB/T 150.4 压力容器 GB/T 151 热交换器 GB/T 191 包装储运图示标志 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17780.1 纺织机械安全要求 第1部分：通用要求 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 GB/T 24511—2017 承压设备用不锈钢和耐热钢钢板和钢带 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 90112—2018 染色机染色浴比试验方法 JB/T 4711 压力容器涂敷与运输包装 TSG 21 固定式压力容器安全技术监察规程 3 术语和定义 FZ/T 90112—2018界定的以及下列术语和定义适用于本文件。 3.1 喷射染色（jet dyeing） 染液经喷嘴形成射流带动织物循环运行，达到匀染效果。 3.2 溢流染色（overflow dyeing） 染液受重力作用携带织物在液流管内自上而下运动，并由提布辊提升织物循环运行，达到匀染效果。 3.3 喷射溢流染色（jet-overflow dyeing） 通过由染液经喷嘴形成的射流和染液流体的落差使织物循环运行，达到匀染效果。 3.4 染色浴比（dyeing liquor ratio） 采用浸染或竭染方式染色时，织物与染液的质量之比，通常用1:N表示。 注：常规把织物的质量按1来处理。 [FZ/T 90112—2018，定义3.2] 4 基本参数 染色机的基本参数见表1。 表1 基本参数 最高工作压力（MPa）：小样型0.20，生产型0.40 最高工作温度（℃）：140 织物容量（kg）：小样型＜100，生产型100～2400 适染织物单位面积重量（g/m²）：30～650 染色浴比：低于1:8 主泵功率（kW）：5.5～15（小样型），18.5～110（生产型） 喷嘴最大压力（MPa）：0.35 5 要求 5.1 外观 5.1.1 产品涂装应符合FZ/T 90074的规定，压力容器的涂装应符合JB/T 4711的规定。染槽表面应平整、光滑，无碰伤。 5.1.2 焊缝表面不得有残留焊渣、飞溅物和腐蚀性附着物等外观缺陷。 5.1.3 不锈钢零部件应经表面处理，无明显拉毛、擦伤等现象。 5.1.4 管路应排列整齐，安装牢固。 5.2 主要零部件 5.2.1 与染液、织物接触部位材质的耐腐蚀性应不低于GB/T 24511—2017表13中S31603（022Cr17Ni12Mo2）的要求。 5.2.2 应安装过滤网、过滤器，可有效过滤染液中的杂质。 5.2.3 喷嘴装置应能调节压力。
