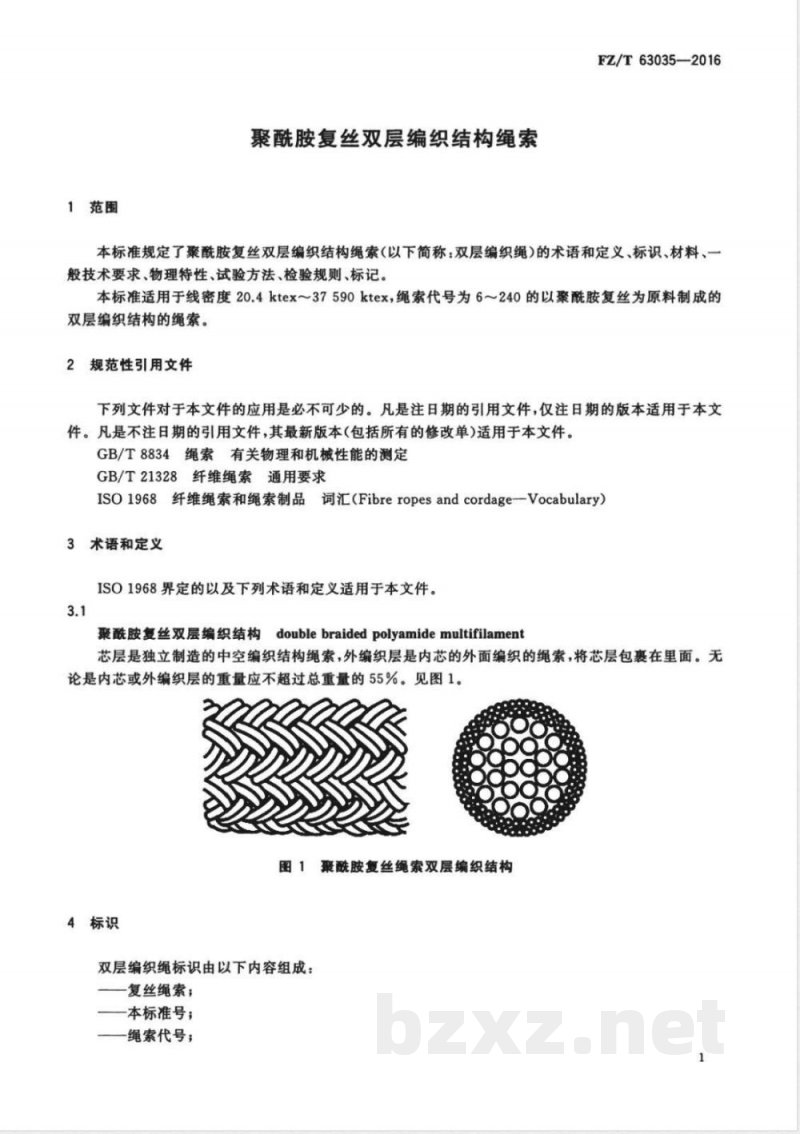

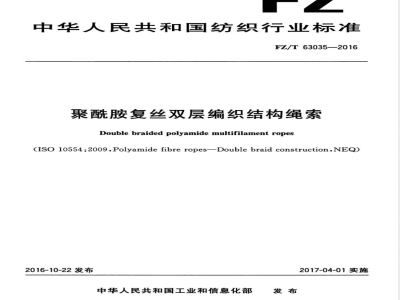

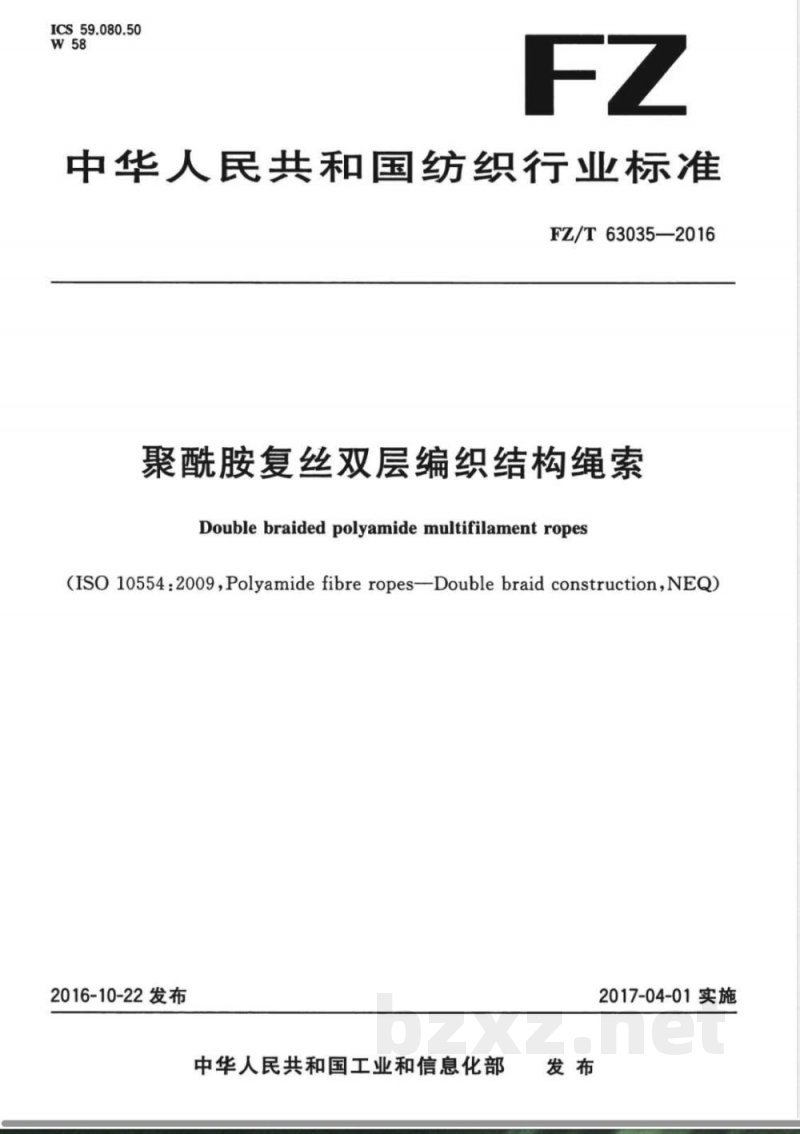

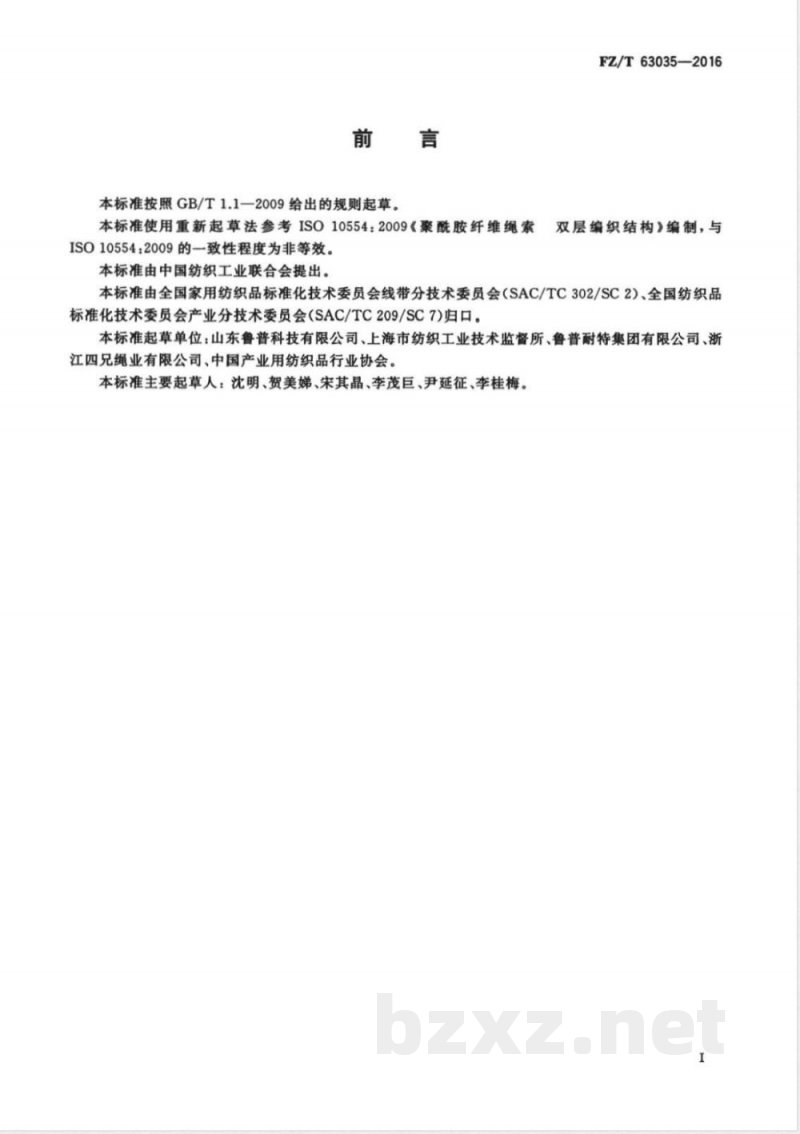

ICS 59.080.50 W58 FZ/T 63035—2016 聚酰胺复丝双层编织结构绳索 Double braided polyamide multifilament ropes (ISO 10554:2009, Polyamide fibre ropes—Double braid construction, NEQ) 2016-10-22发布 中华人民共和国工业和信息化部发布 2017-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准采用重新起草法参考ISO 10554:2009《聚酰胺纤维绳索 双层编织结构》编制，与ISO 10554:2009一致性程度为非等效。 本标准由中国纺织工业联合会提出。 本标准由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2）及全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7）归口。 本标准起草单位：山东鲁普科技有限公司、上海市纺织工业技术监督所、鲁普耐特集团有限公司、浙江四兄绳业有限公司、中国产业用纺织品行业协会。 本标准主要起草人：沈明、贺美娣、宋其晶、李茂巨、尹延征、李桂梅。 1 范围 本标准规定了聚酰胺复丝双层编织结构绳索（以下简称“双层编织绳”）的术语和定义、标识、材料、一般技术要求、物理特性、试验方法、检验规则及标记。 本标准适用于线密度20.4 ktex～37590 ktex、绳索代号6～240的以聚酰胺复丝为原料制成的双层编织结构绳索。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 8834 绳索有关物理和机械性能的测定 GB/T 21328 纤维绳索通用要求 ISO 1968 纤维绳索和绳索制品词汇 3 术语和定义 ISO 1968界定的以及下列术语和定义适用于本文件。 3.1 聚酰胺复丝双层编织结构 芯层为独立制造的中空编织结构绳索，外编织层为包覆在内芯外部的编织层，将芯层包裹其中。无论内芯或外编织层，其重量均不超过总重量的55%，结构见图1。 4 标识 双层编织绳标识由以下内容组成：复丝绳索、本标准号、绳索代号、绳索材料（PA）及性能等级（双层编织绳或高强度HS双层编织绳）。 示例： 聚酰胺复丝双层编织绳，代号20，线密度约249 ktex：FZ/T 63035-20-PA 聚酰胺复丝高强度双层编织绳：FZ/T 63035-20-PA(HS) 5 材料 不允许不同种类和等级的聚酰胺复丝混合使用。高强度双层编织绳应采用添加UV抗老化剂的高强工业长丝。 6 一般技术要求 6.1 结构 产品应按3.1所述结构制造，并符合GB/T 21328要求。 6.2 股数 参考代号6～16的绳索，外编织股数不少于16股；参考代号大于16的绳索，外编织股数不少于24股。 6.3 标签与包装 标签、包装及交货长度应符合GB/T 21328规定。 6.4 更换股线 更换股线要求参见附录A。 7 物理特性 双层编织绳的线密度及最低断裂强力应符合表1规定。 线密度公称值：22.4 ktex～122 ktex，偏差率±10%或±8%。 最低断裂强力分为普通级与高强级，并区分未插接绳索与尾段插接眼环绳索。 例如： 代号6：普通级未插接6.58 kN，高强级7.89 kN；尾段插接5.92 kN与7.10 kN。 代号8：普通级11.7 kN，高强级14.0 kN；尾段插接10.5 kN与12.6 kN。 代号10：普通级18.2 kN，高强级21.8 kN；尾段插接16.4 kN与19.6 kN。 代号12：普通级26.1 kN，高强级31.3 kN；尾段插接23.5 kN与28.2 kN。 代号14：普通级35.4 kN，高强级42.5 kN；尾段插接31.9 kN与38.3 kN。
