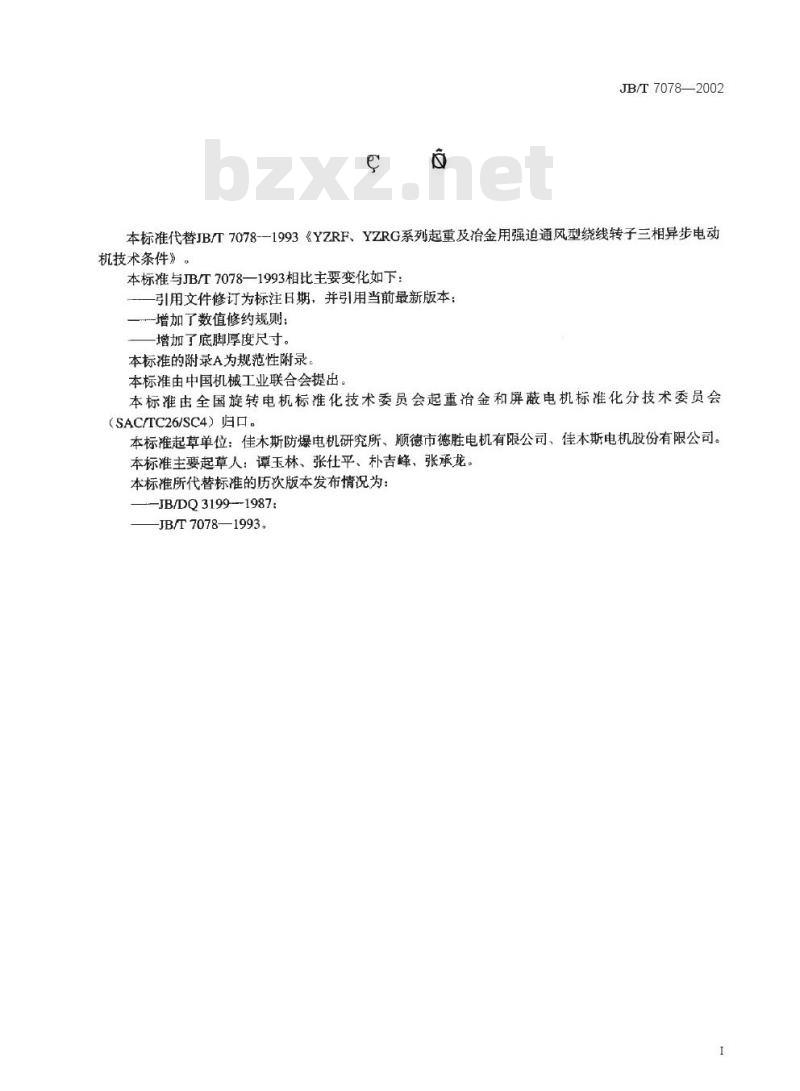

本标准代替JB/T7078—1993《YZRF、YZRG系列起重及冶金用强迫通风型绕线转子三相异步电动机技术条件》。与JB/T7078—1993相比，本标准主要变化如下：引用文件修订为标注最新版本，增加了数值修约规则和底脚厚度尺寸。附录A为规范性附录。本标准由中国机械工业联合会提出，由全国旋转电机标准化技术委员会起重冶金和屏蔽电机标准化分技术委员会（SAC/TC26/SC4）归口。本标准起草单位包括：佳木斯防爆电机研究所、顺德市德胜电机有限公司、佳木斯电机股份有限公司。本标准的主要起草人包括：谭玉林、张仕平、朴吉峰、张承龙。本标准所代替标准的历次版本发布情况为：JB/DQ3199-1987，JB/T7078—1993。 1. 范围 本标准适用于YZRF、YZRG系列起重及冶金用强迫通风型绕线转子三相异步电动机的型式、基本参数和尺寸、技术要求、检验规则、标志和包装等要求。标准适用于各种起重机械及冶金辅助设备电气传动用电动机（以下简称电动机）。对于本标准未涉及的相关内容，可参照JB/T10105—1999。 2. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。 - GB/T191—2000 包装储运图示标志（eqVISO780:1997） - GB755—2000 旋转电机定额和性能（idtIEC60034-1:1996） - GB/T757—1993 旋转电机圆锥形轴伸 - GB/T997—1981 电机结构及安装型式代号（neqIEC60034-7:1972） - GB/T1032—1985 三相异步电动机试验方法 - GB/T1096—1979 普通平键型式尺寸 - GB/T1993—1993 旋转电机冷却方法 - GB/T2423.4—1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqvIEC60068-2-30:1980） - GB/T4772.1—1999 旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号55～1080（idtIEC60072-1:1991） - GB/T4942.1—2001 旋转电机外壳防护分级（IP代码）（idtIEC60034-5:1991） - GB10068—2000 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idtIEC60034-14:1996） - GB10069.3—1988 旋转电机噪声测定方法及限值噪声限值（neqIEC60034-9） - GB14711—1993 中小型旋转电机安全通用要求（neqIEC60034-1） - JB/T9615.1—2000 交流低压电机散嵌绕组匝间绝缘试验方法 - JB/T9615.2—2000 交流低压电机散嵌绕组匝间绝缘试验限值 3. 型式、基本参数和尺寸 3.1 电动机分为YZRF系列自带风机型和YZRG系列管道通风型两种。 3.2 电动机外壳防护等级为IP23，接线盒防护等级为IP54（见GB/T4942.1—2001）。 3.3 电动机冷却方法：YZRF系列为IC15，YZRG系列为IC17（见GB/T1993—1993）。 3.4 电动机的结构及安装型式为IM1003、IM1004（见GB/T997—1981），并按表1的规定制造。 3.5 电动机的工作制为S1，按表2所列功率制造。用户需要时电动机也可制成S2、S3、S4、S5、S6、S7、S8及S9工作制（见GB755—2000）。 表1 结构及安装型式 代号 IM1003 IM1004 机座号 1000r/min 250M1 250M2 280S 280M 315S 315M 355M 355L1 355L2 400L1 400L2 额定功率(kW) 30 37 45 55 75 90 表2 功率规格 600r/min 750r/min 900r/min ...
