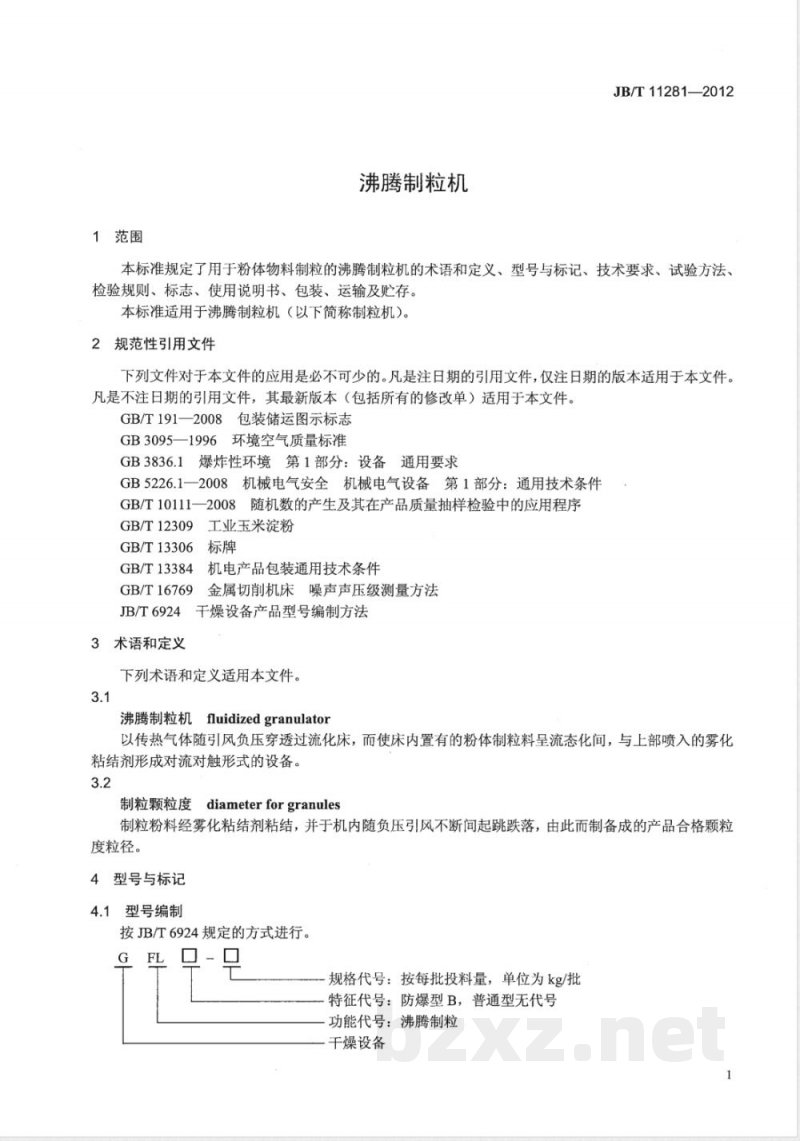

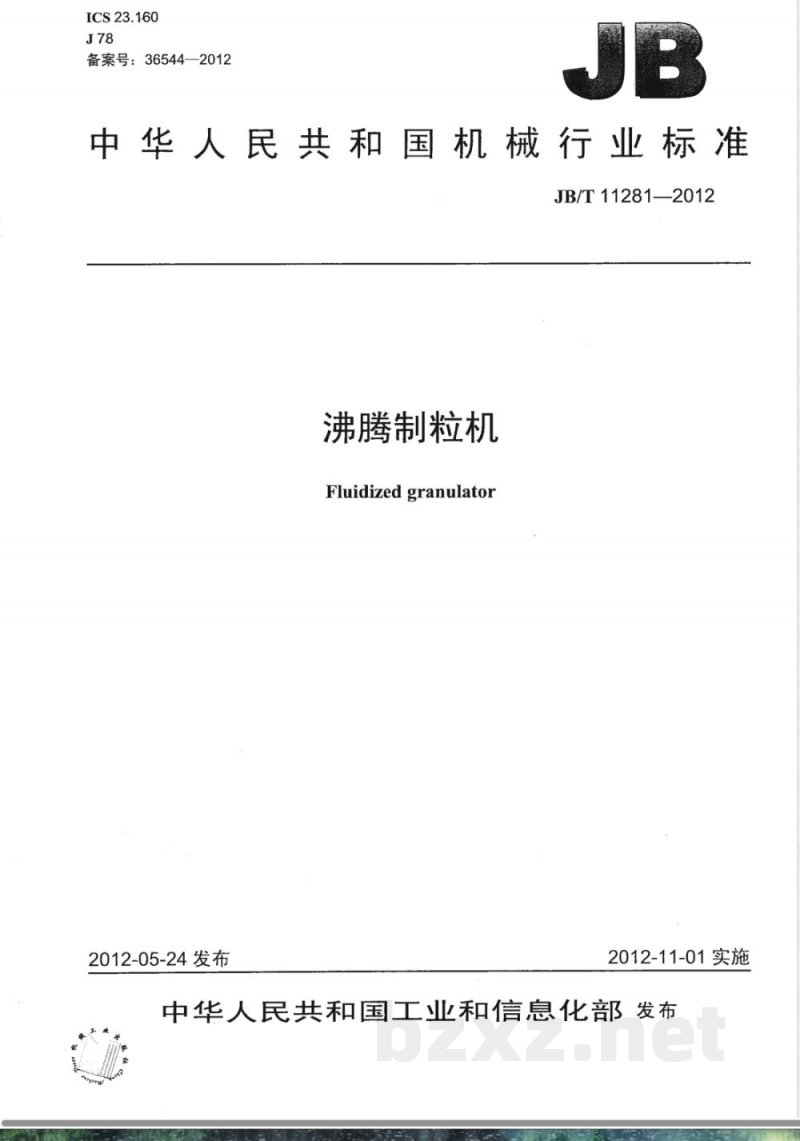

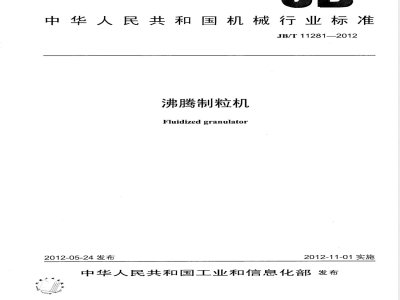

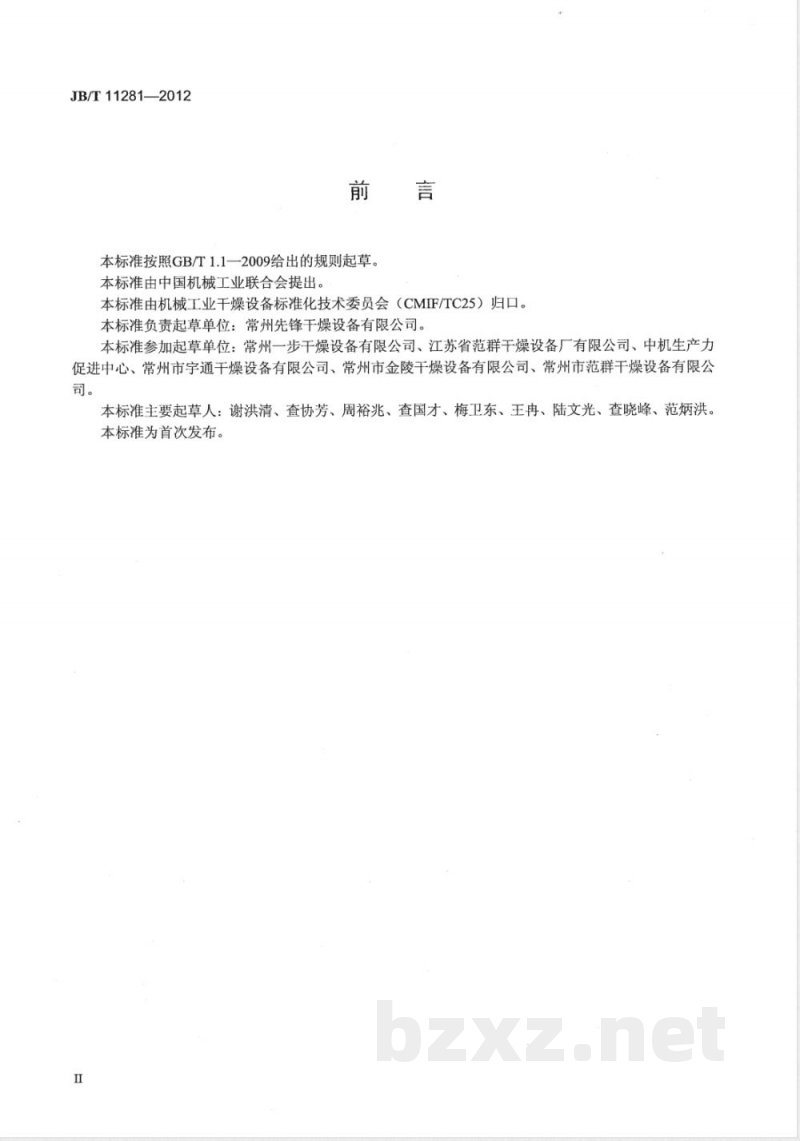

ICS 23.160 J78 备案号：36544—2012 JB 中华人民共和国机械行业标准 JB/T 11281—2012 沸腾制粒机 Fluidized granulator 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部发布 —— 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业干燥设备标准化技术委员会（CMIF/TC25）归口。 本标准负责起草单位：常州先锋干燥设备有限公司。 参加起草单位：常州一步干燥设备有限公司、江苏省范群干燥设备厂有限公司、中机生产力促进中心、常州市宇通干燥设备有限公司、常州市金陵干燥设备有限公司、常州市范群干燥设备有限公司。 主要起草人：谢洪清、查协芳、周裕兆、查国才、梅卫东、王冉、陆文光、查晓峰、范炳洪。 本标准为首次发布。 —— 1 范围 本标准规定了用于粉体物料制粒的沸腾制粒机的术语和定义、型号与标记、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存。 本标准适用于沸腾制粒机（以下简称制粒机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 （包括GB/T191—2008、GB3095—1996、GB3836.1、GB5226.1—2008、GB/T10111—2008、GB/T12309、GB/T13306、GB/T13384、GB/T16769、JB/T6924等） 3 术语和定义 3.1 沸腾制粒机（fluidized granulator） 以传热气体随引风负压穿透流化床，使床内粉体制粒料呈流态化运动，并与上部喷入雾化粘结剂形成对流接触的设备。 3.2 制粒颗粒度（diameter for granules） 制粒粉料经雾化粘结剂粘结后，在机内随负压引风不断翻动、跳跃、跌落而形成的产品合格颗粒粒径。 —— 4 型号与标记 4.1 型号编制 按 JB/T 6924 规定方式进行。 型号结构：FL□-□ G 其中： - 功能代号：沸腾制粒 - 特征代号：防爆型B，普通型无代号 - 规格代号：按每批投料量，单位kg/批 4.2 型号示例 示例1：GFLB-120，表示每批投料量120kg的防爆型沸腾制粒机。 示例2：GFL-100，表示每批投料量100kg的普通型沸腾制粒机。 —— 5 技术要求 5.1 材料 5.1.1 与物料接触的材料应不与物料发生化学反应或吸附物料。 5.1.2 密封件应选用无毒、无味、耐腐蚀、耐热且不脱落微粒的材料。 5.1.3 捕集室滤袋应具有防静电性能。 5.1.4 防爆型电气系统应符合 GB3836.1 要求。 5.2 外观 5.2.1 表面应平整光滑，无明显划痕和凹凸。 5.2.2 焊缝应平整光滑，无弧坑、咬边等缺陷。 5.2.3 外表面粗糙度 Ra≤1.6μm。 5.2.4 内表面粗糙度 Ra≤1.6μm。 5.3 性能 5.3.1 应设置快速泄爆装置。 5.3.2 加热气体应经净化过滤处理。 5.3.3 密封性能应满足 P2 ≥ 0.9 P1（P1为关闭真空蝶阀后的真空表读数，P2为打开后读数）。 5.3.4 工作区域应设静电消除装置，接地电阻≤0.1Ω。 5.3.5 运转应平稳，无阻滞及异常声响。 —— 6 试验方法 6.1 材料试验 6.2 外观试验 6.3 性能试验 6.4 电气系统安全性能试验 6.5 物料收率试验 —— 7 检验规则 7.1 检验分类 7.2 出厂检验 7.3 型式检验 —— 8 标志、包装、运输和贮存 8.1 标志 8.2 包装 8.3 运输 8.4 贮存 —— （标准说明） 本标准对沸腾制粒机的结构设计、材料选用、性能要求及试验方法进行了统一规定，用于规范粉体制粒设备的制造与检测，保障设备安全性与制粒质量稳定性。
