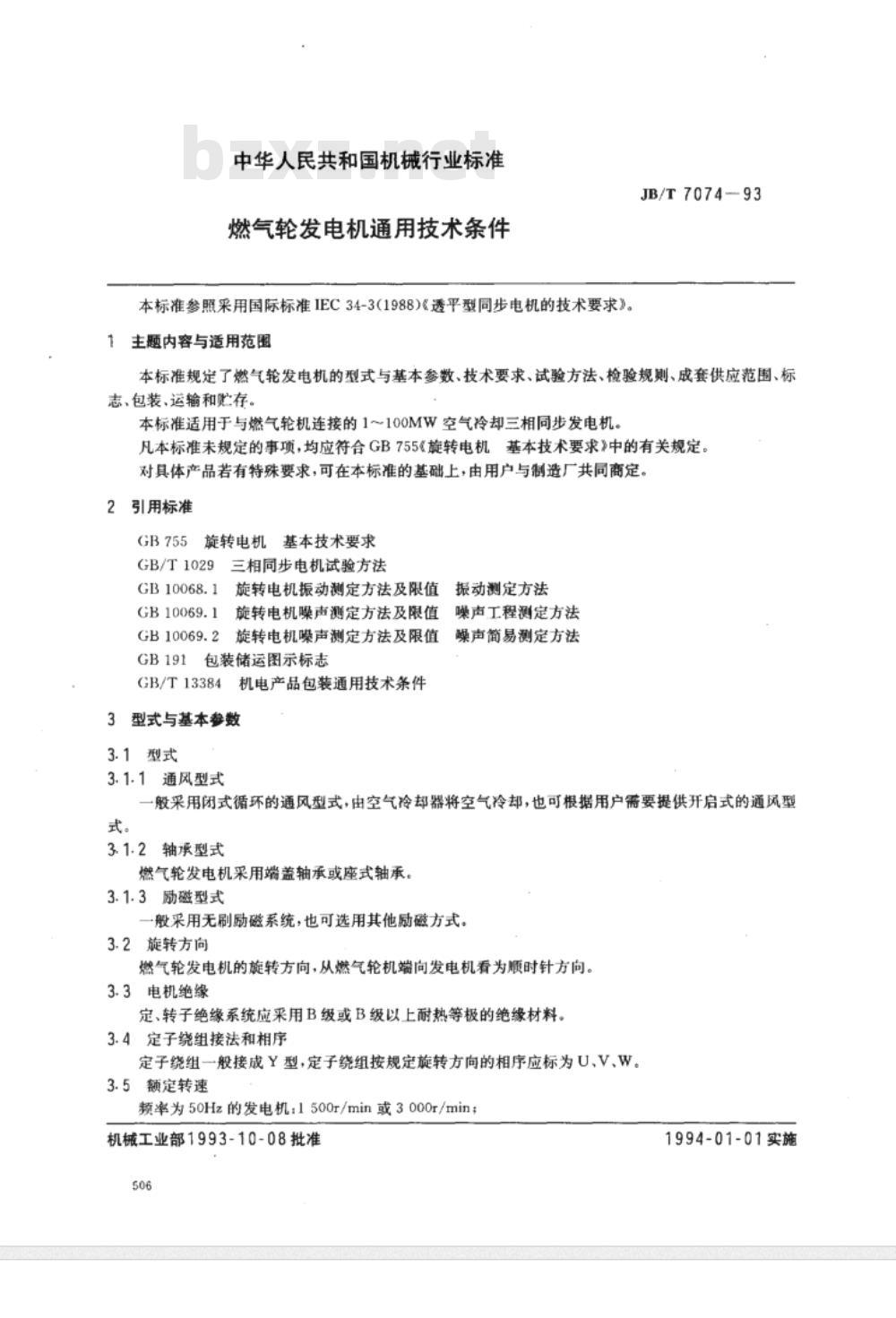

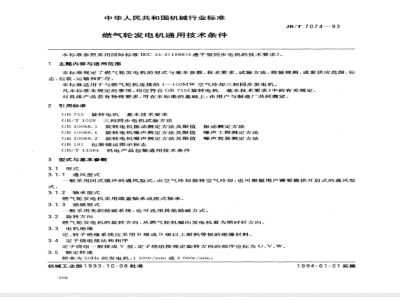

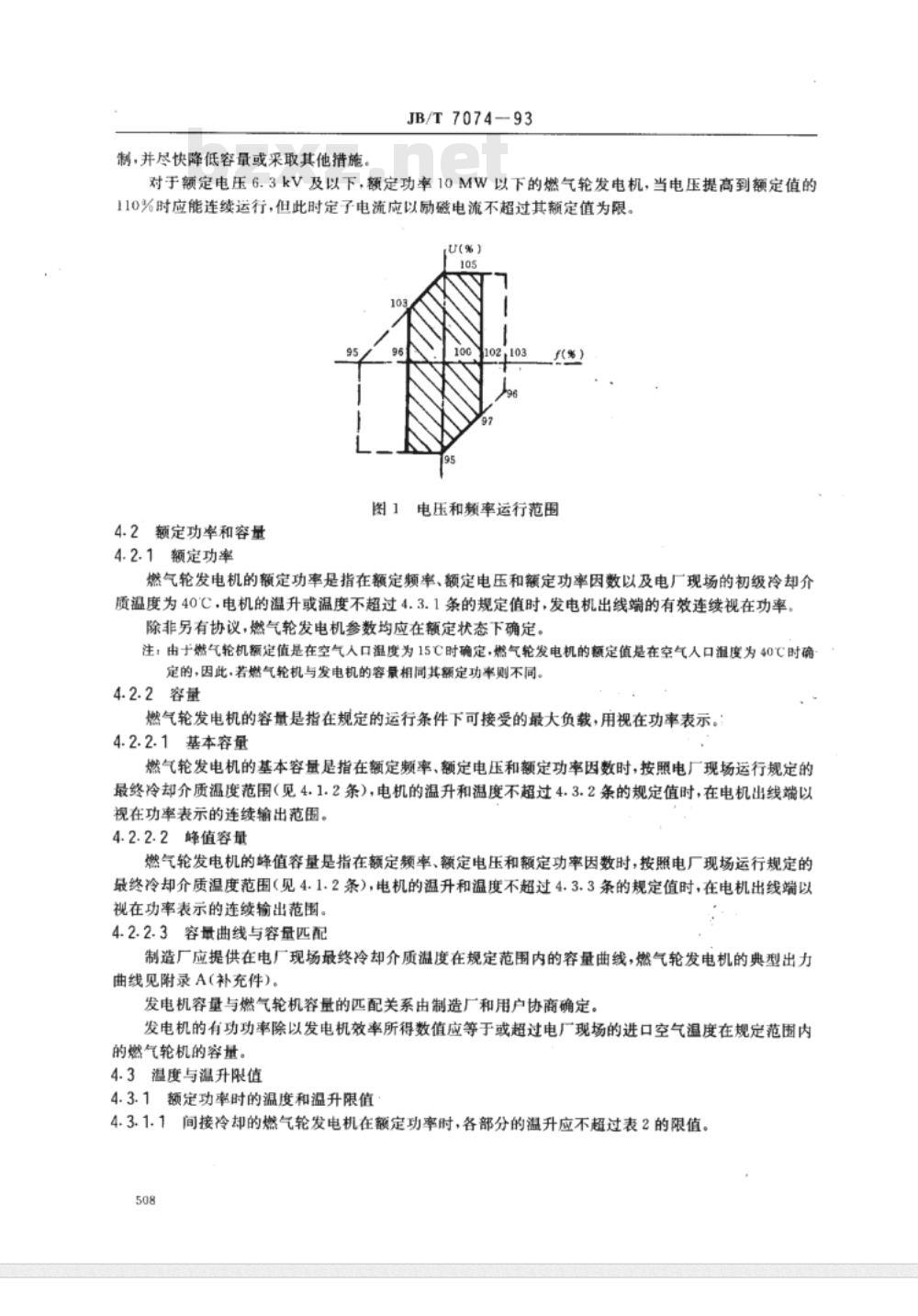

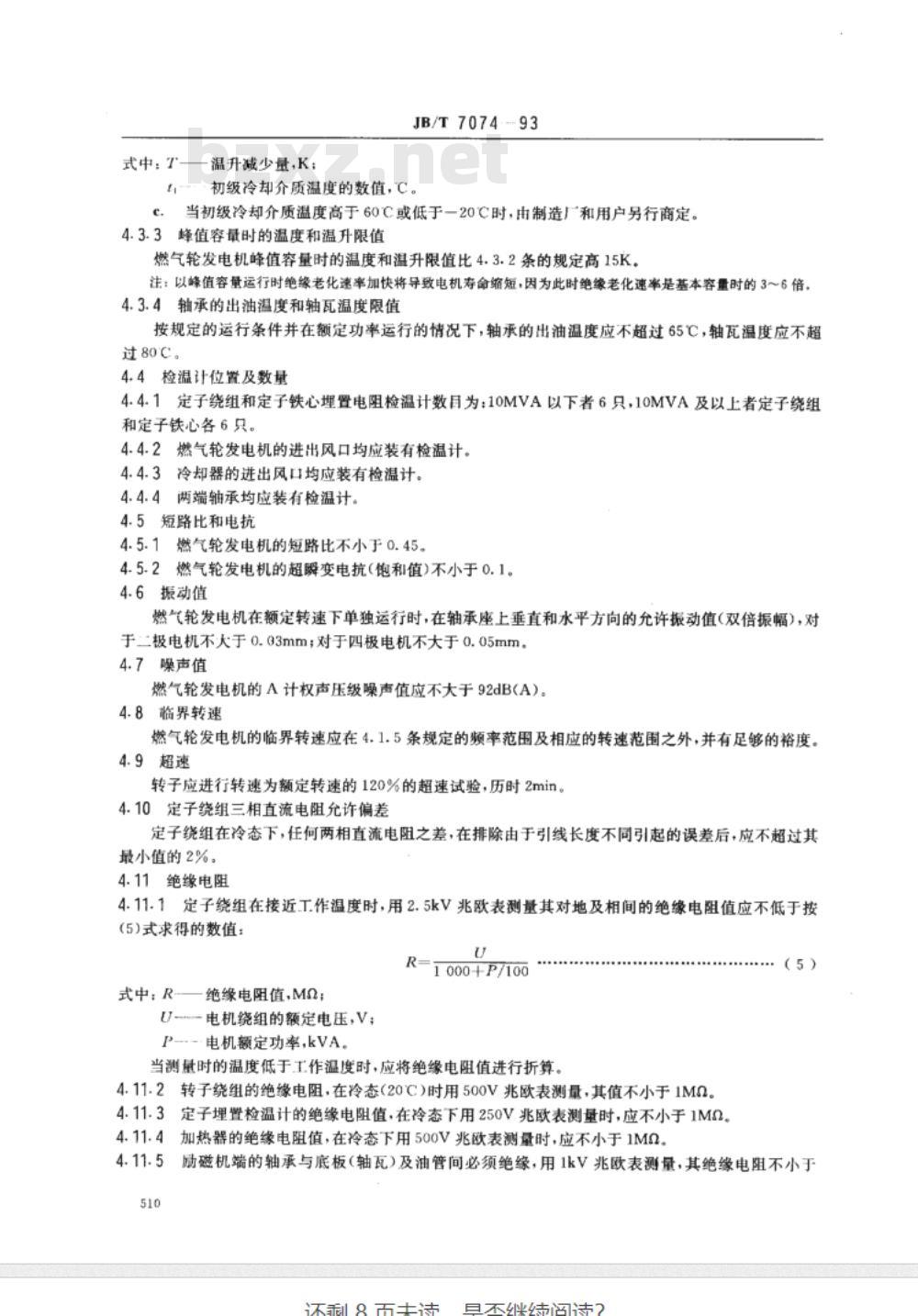

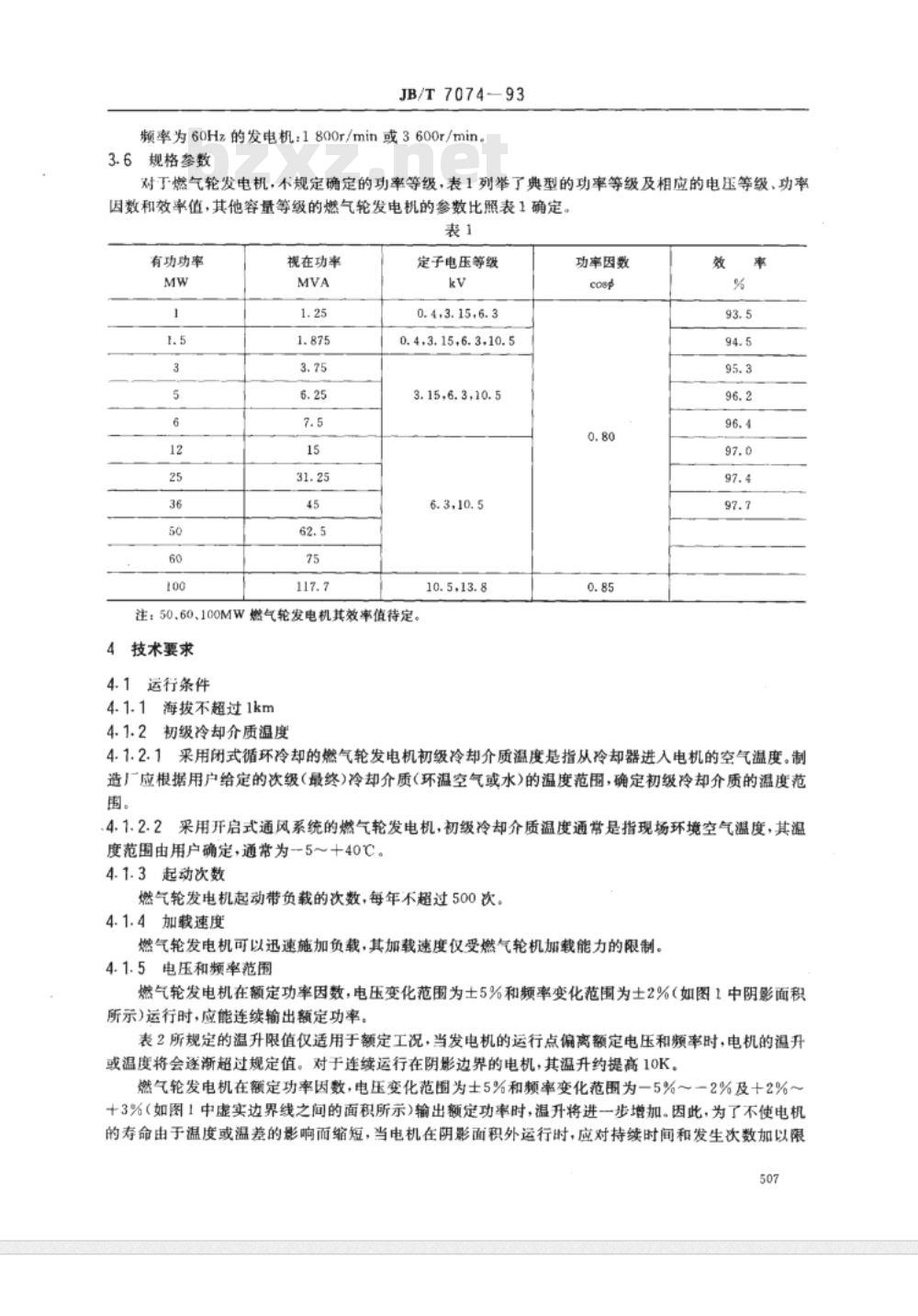

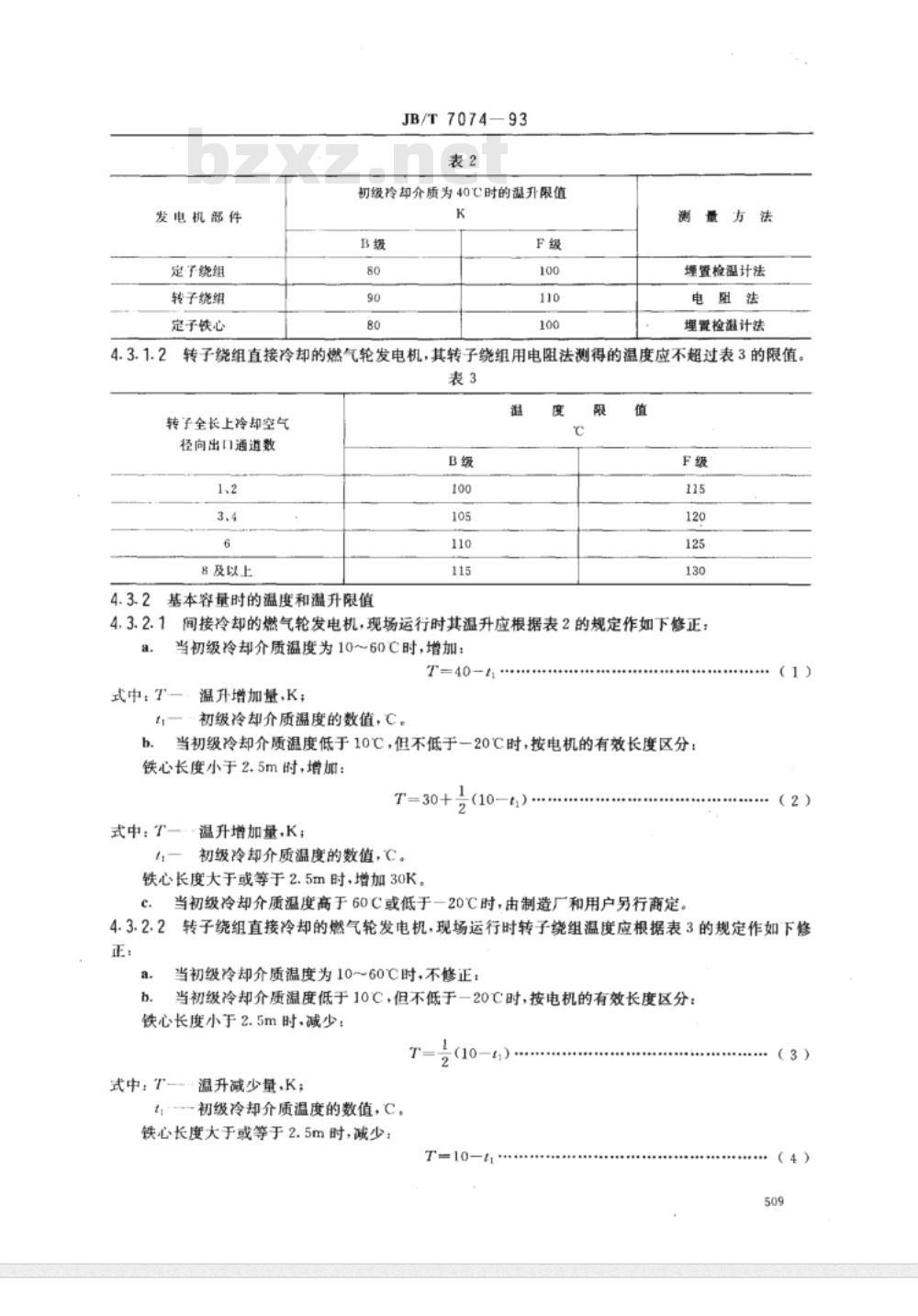

中华人民共和国机械行业标准 燃气轮发电机通用技术条件 本标准参照采用国际标准IEC34-3(1988)《透平型同步电机的技术要求》。 1 主题内容与适用范围 本标准规定了燃气轮发电机的型式与基本参数、技术要求、试验方法、检验规则、成套供应范围、标志、包装、运输和贮存。 本标准适用于与燃气轮机连接的1～100MW空气冷却三相同步发电机。凡本标准未规定的事项，均应符合GB755《旋转电机基本技术要求》中的有关规定。对具体产品若有特殊要求，可在本标准的基础上，由用户与制造厂共同商定。 2 引用标准 GB755 旋转电机基本技术要求 GB/T1029 三相同步电机试验方法振动测定方法 GB 10068.1 旋转电机振动测定方法及限值 GB10069.1 旋转电机噪声测定方法及限值 GB10069.2 旋转电机噪声测定方法及限值 GB191 包装储运图示标志 GB/T13384 机电产品包装通用技术条件 3 型式与基本参数 3.1 型式 3.1.1 通风型式 燃气轮发电机一般采用闭式循环的通风型式，由空气冷却器将空气冷却，也可根据用户需要提供开启式的通风型式。 3.1.2 轴承型式 燃气轮发电机采用端盖轴承或座式轴承。 3.1.3 励磁型式 一般采用无刷励磁系统，也可选用其他励磁方式。 3.2 旋转方向 燃气轮发电机的旋转方向，从燃气轮机端向发电机看为顺时针方向。 3.3 电机绝缘 定、转子绝缘系统应采用B级或B级以上耐热等极的绝缘材料。 3.4 定子绕组接法和相序 定子绕组一般接成Y型，定子绕组按规定旋转方向的相序应标为U、V、W。 3.5 额定转速 频率为50Hz的发电机：1500r/min或3000r/min；频率为60Hz的发电机：1800r/min或3600r/min。 3.6 规格参数 对于燃气轮发电机，表1列举了典型的功率等级及相应的电压等级、功率因数和效率值，其他容量等级的燃气轮发电机的参数比照表1确定。 表1 典型功率等级与规格参数 有功功率 (MW) 1.5 3 5 6 12 25 36 50 60 100 视在功率 (MVA) 1.25 1.875 3.75 6.25 7.5 15 31.25 45 62.5 75 定子电压等级 (kV) 0.4 3.15 6.3 0.4 3.15 6.3 10.5 3.15 6.3 10.5 6.3 10.5 10.5 13.8 注：50, 60, 100MW燃气轮发电机其效率值待定。 4 技术要求 4.1 运行条件 4.1.1 海拔不超过1km。 4.1.2 初级冷却介质温度 采用闭式循环冷却的燃气轮发电机初级冷却介质温度范围由用户确定，通常为-5～40℃。 4.1.3 起动次数 燃气轮发电机起动带负载的次数，每年不超过500次。 4.1.4 加载速度 燃气轮发电机可以迅速施加负载，其加载速度仅受燃气轮机加载能力的限制。 4.1.5 电压和频率范围 燃气轮发电机在额定功率因数，电压变化范围为±5%和频率变化范围为±2%时，应能连续输出额定功率。 4.2 额定功率和容量 4.2.1 额定功率
