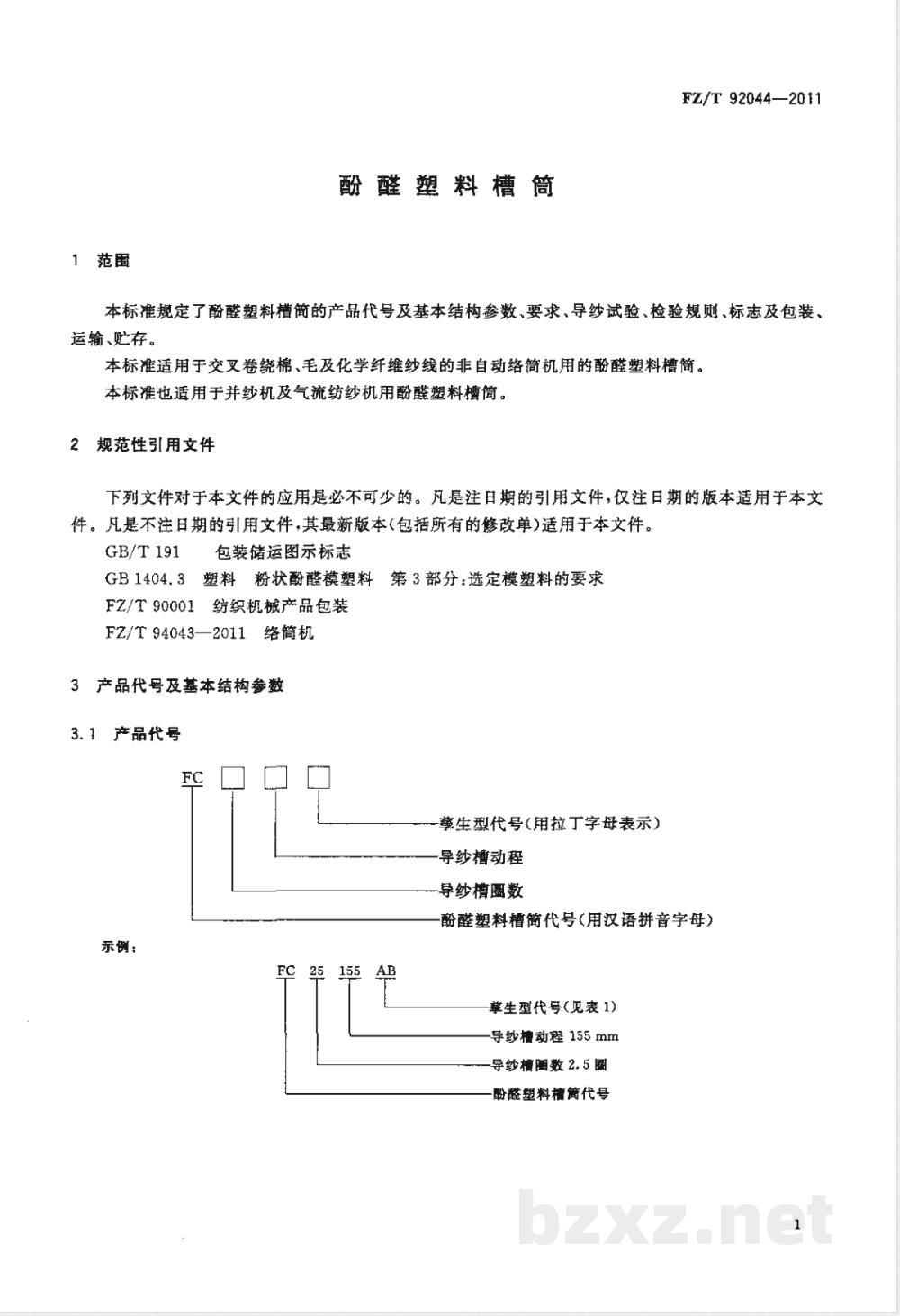

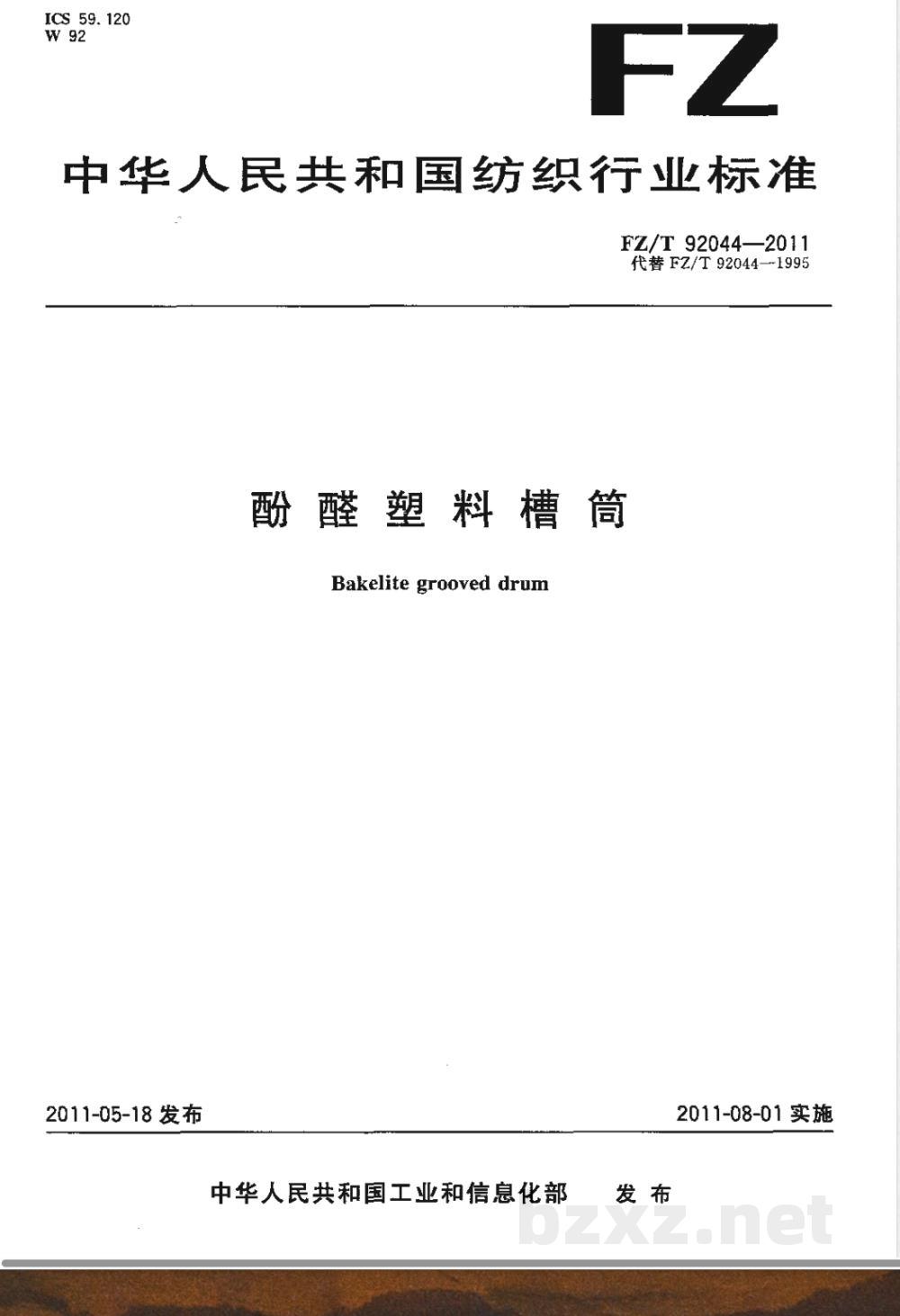

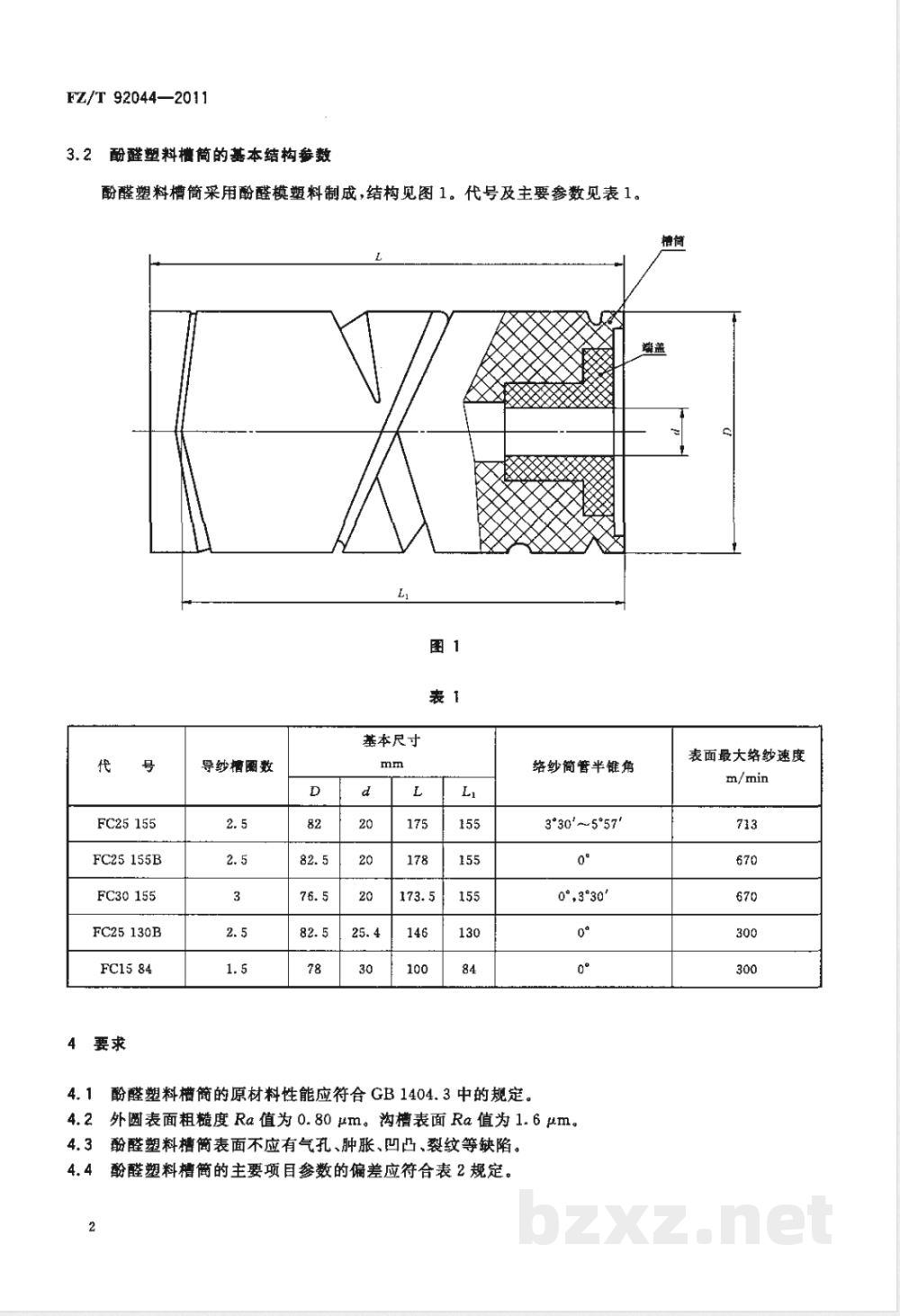

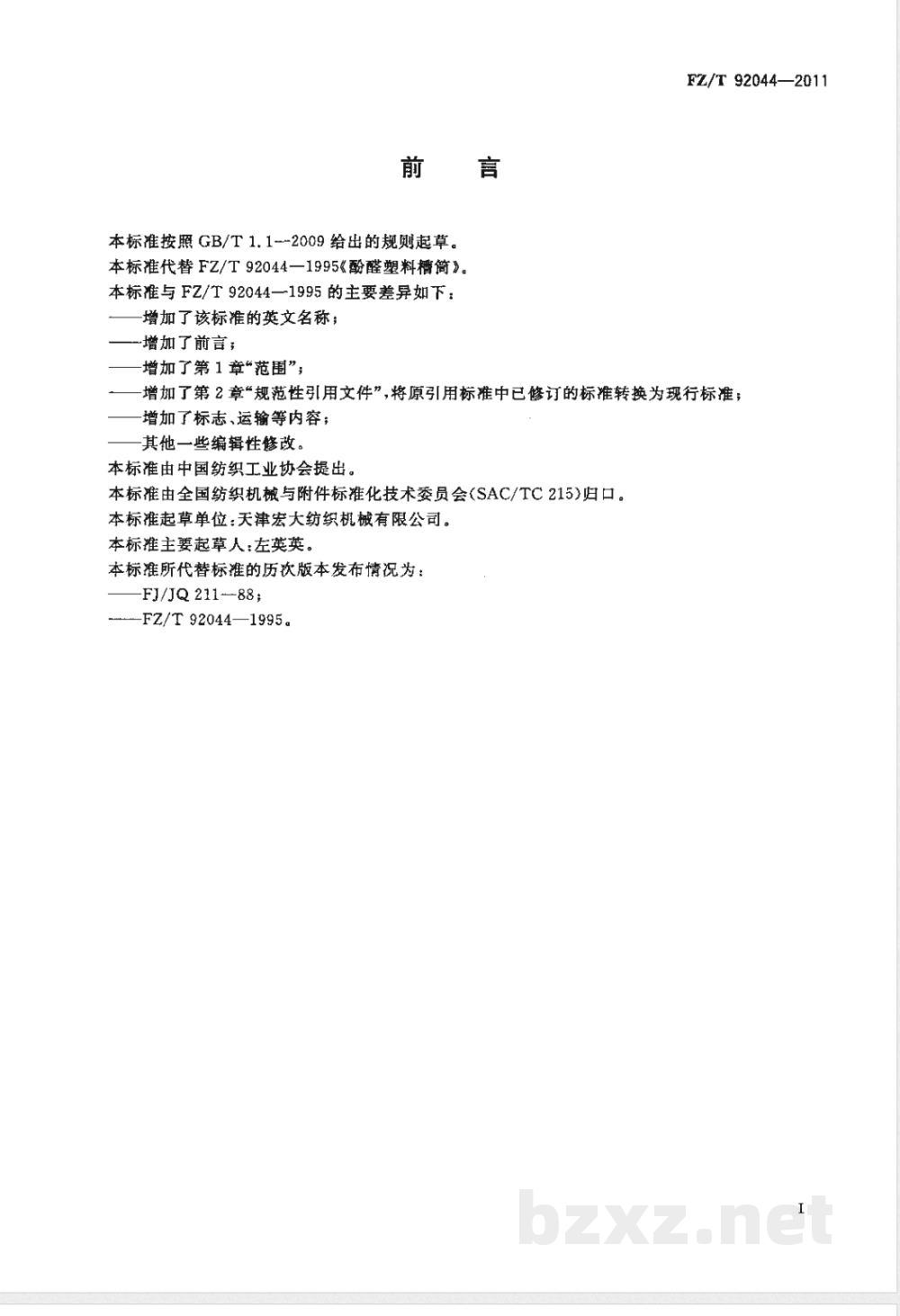

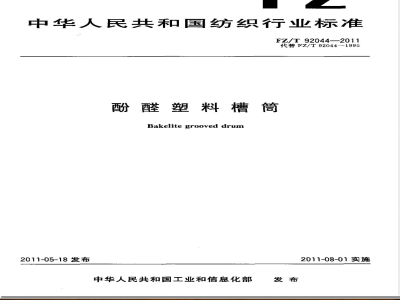

ICS 59.120 W92 中华人民共和国纺织行业标准 FZ/T 92044—2011 代替 FZ/T 92044—1995 酚醛塑料槽筒 Bakelite Grooved Drum 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 FZ/T 92044—1995《酚醛塑料槽筒》。 与 FZ/T 92044—1995 相比，主要差异如下：增加了英文名称；增加了前言；增加了第1章“范围”和第2章“规范性引用文件”；将原引用标准中已修订的标准更新为现行版本；增加了标志、运输等内容，并进行了部分编辑性修改。 本标准由中国纺织工业协会提出，由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：天津宏大纺织机械有限公司。 本标准主要起草人：左英英。 本标准历次版本发布情况：FJ/JQ 211-88，FZ/T 92044—1995。 1 范围 本标准规定了酚醛塑料槽筒的产品代号及基本结构参数、技术要求、导纱试验、检验规则，以及标志、包装、运输和贮存等内容。 本标准适用于交叉卷绕棉、毛及化学纤维纱线的非自动络筒机用酚醛塑料槽筒，同时也适用于并纱机及气流纺纱机用酚醛塑料槽筒。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅该日期对应版本适用于本文件；凡未注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 1404.3 塑料粉状酚醛模塑料 第3部分：选定模塑料的要求 FZ/T 90001 纺织机械产品包装 FZ/T 94043—2011 络筒机 3 产品代号及基本结构参数 3.1 产品代号 酚醛塑料槽筒的产品代号由以下部分组成： - “FC”为酚醛塑料槽筒代号（汉语拼音字母表示）； - 导纱槽圈数； - 导纱槽动程（mm）； - 派生型号代号（用拉丁字母表示）。 示例：FC25155AE 表示导纱槽圈数为2.5圈，导纱槽动程为155 mm，AE为派生型号代号。 3.2 基本结构参数 酚醛塑料槽筒采用酚醛模塑料制成。主要型号及参数如下： FC25155：导纱槽圈数2.5，外径82 mm，内径20 mm，长度175 mm，导程155 mm； FC25155B：导纱槽圈数2.5，外径82.5 mm，内径20 mm，长度178 mm，导程155 mm； FC30155：导纱槽圈数3，外径76.5 mm，内径20 mm，长度173.5 mm，导程155 mm； FC25130B：导纱槽圈数2.5，外径82.5 mm，内径20 mm，长度146 mm，导程130 mm； FC1584：导纱槽圈数1.5，外径78 mm，内径20 mm，长度100 mm，导程84 mm。 络纱筒管半锥角范围为 3°30′～5°57′，部分型号为0°或3°30′。 4 要求 4.1 原材料 酚醛塑料槽筒所用材料性能应符合 GB 1404.3 的规定。 4.2 表面质量 外圆表面粗糙度 Ra 不大于 0.80 μm，沟槽表面粗糙度 Ra 不大于 1.6 μm。 4.3 外观质量 产品表面不得有气孔、肿胀、凹凸不平、裂纹等缺陷。 4.4 尺寸及偏差 主要参数偏差应符合相关规定，包括长度偏差、外径偏差、内径偏差及外圆径向跳动等指标。 不同型号的最大络纱速度如下： FC25155：713 m/min； FC25155B：670 m/min； FC30155：670 m/min； FC25130B：300 m/min； FC1584：300 m/min。 5 试验方法 5.1 项目参数检测 酚醛塑料槽筒各项参数的检测方法应符合规定，包括： - 长度和外径采用专用卡规检测； - 内径采用专用塞规检测； - 外圆径向跳动采用固定芯轴后，在两端V形铁支承条件下，用百分表测量。 5.2 导纱性能试验 导纱性能应在专用导纱试验机上进行。 5.3 导纱质量指标 FC25155 型酚醛塑料槽筒应在数字显示导纱试验机上进行测试，其导纱质量指标为：在30秒内纱线两端不到头次数不超过6次。试验条件应符合 FZ/T 94043—2011 的相关规定。
