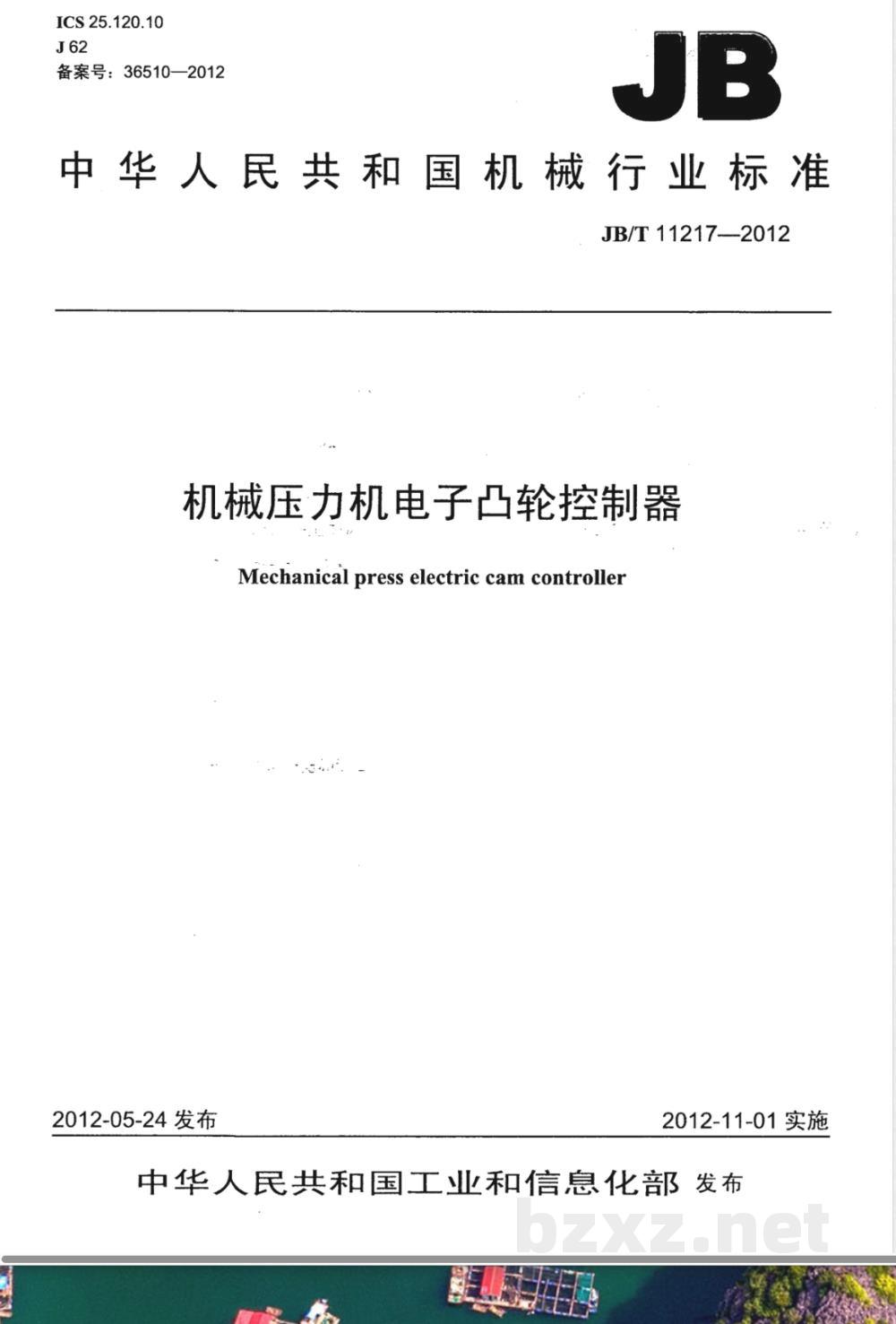

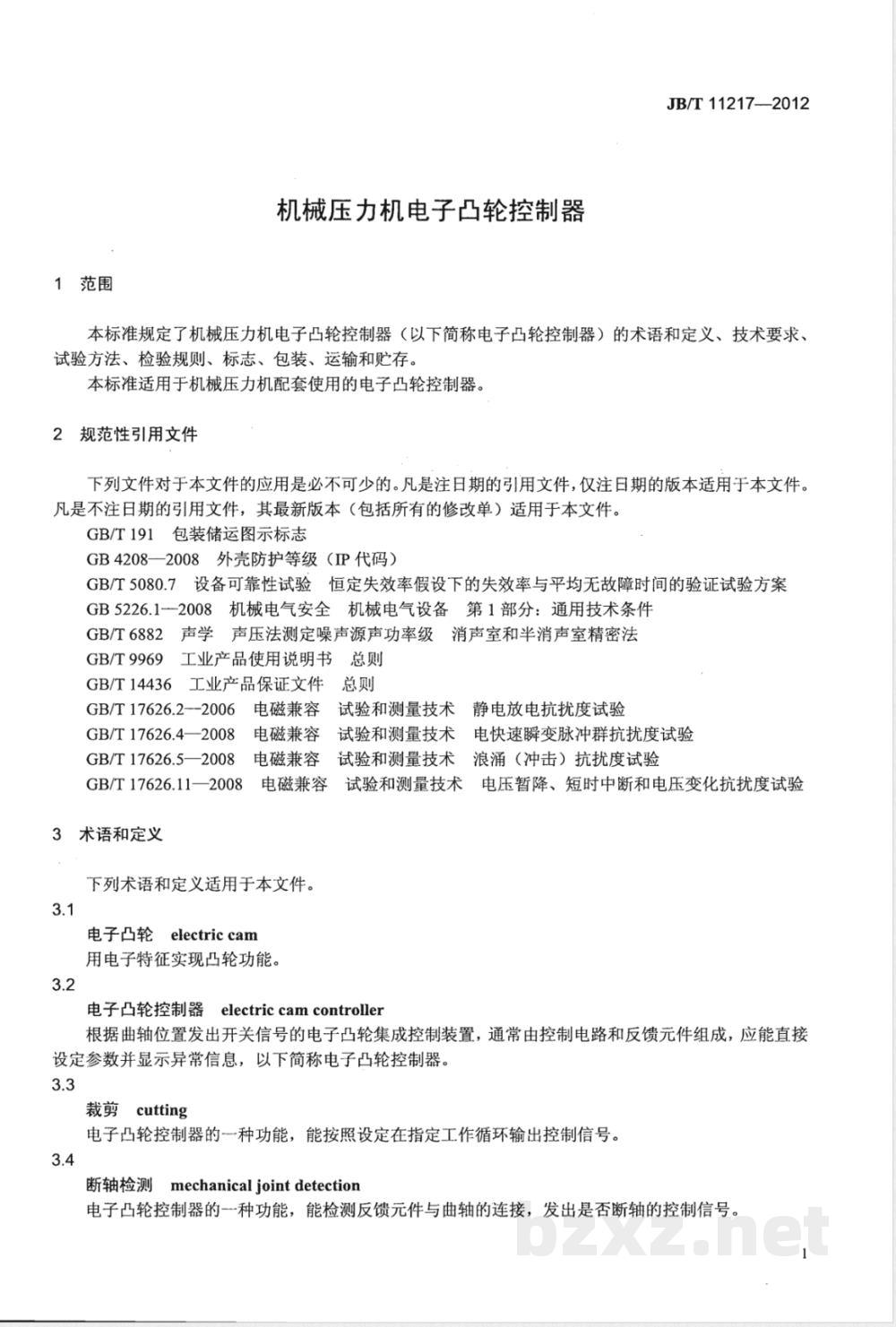

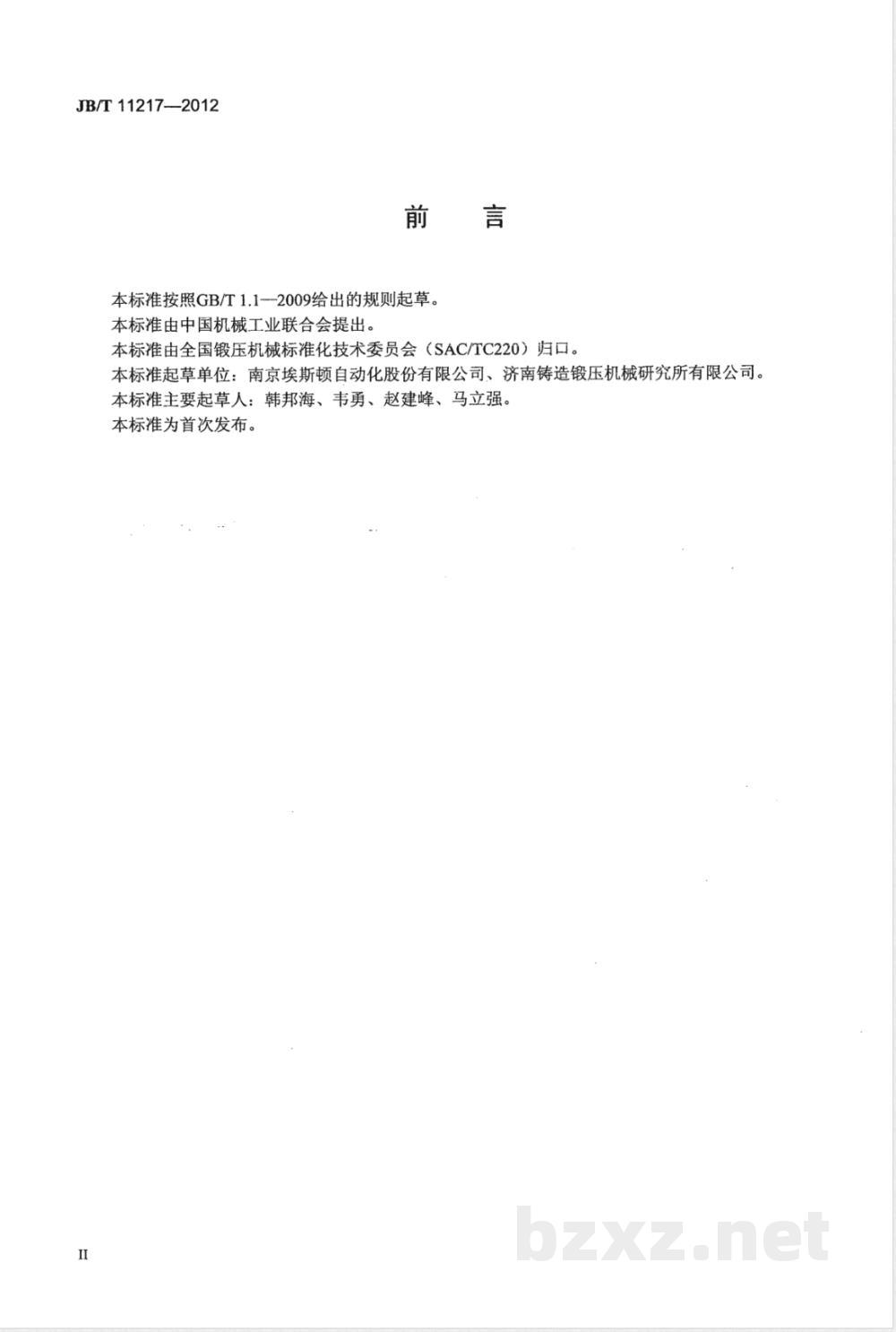

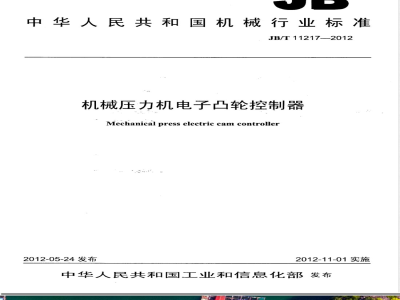

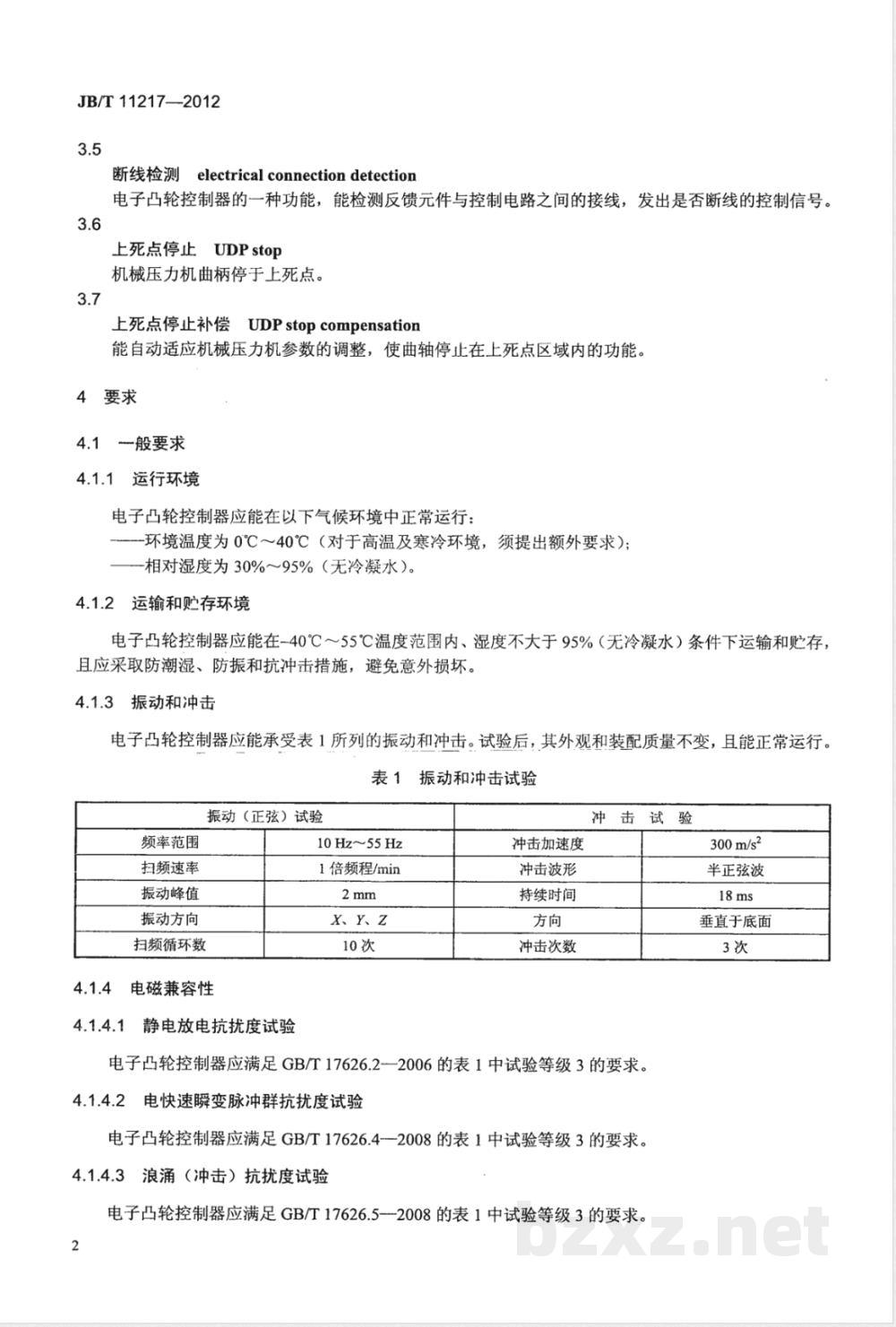

ICS25.120.10 J62 备案号：36510—2012 中华人民共和国机械行业标准 JB/T11217—2012 机械压力机电子凸轮控制器 Mechanical press electric cam controller 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009规则起草。 本标准由中国机械工业联合会提出，由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：南京埃斯顿自动化股份有限公司、济南铸造锻压机械研究所有限公司。 本标准为首次发布。 1 范围 本标准规定了机械压力机电子凸轮控制器（以下简称电子凸轮控制器）的术语和定义、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于机械压力机配套使用的电子凸轮控制器。 2 规范性引用文件 本标准引用多项国家标准，包括： GB/T 191 包装储运图示标志 GB 4208 外壳防护等级（IP代码） GB/T 5080.7 可靠性试验方法 GB 5226.1 机械电气安全通用要求 GB/T 6882 噪声声功率级测定 GB/T 17626 系列电磁兼容抗扰度试验标准等。 3 术语和定义 电子凸轮：用电子方式实现凸轮功能的控制技术。 电子凸轮控制器：根据曲轴位置输出开关信号的控制装置，由控制电路与反馈元件组成，可设定参数并显示异常信息。 裁剪功能：在指定工作循环中按设定输出控制信号的功能。 断轴检测：检测反馈元件与曲轴连接状态的功能。 断线检测：检测反馈元件与控制电路连接状态的功能。 上死点停止（UDP stop）：机械压力机曲柄停于上死点的位置状态。 上死点停止补偿：使曲轴自动稳定停止在上死点区域的控制功能。 4 技术要求 4.1 一般要求 4.1.1 运行环境：环境温度0℃～40℃，相对湿度30%～95%（无冷凝）。 4.1.2 运输与贮存环境：温度-40℃～55℃，湿度不大于95%（无冷凝），需具备防潮、防振、防冲击措施。 4.1.3 振动与冲击：设备应能承受规定振动试验条件（10 Hz～55 Hz正弦振动等），试验后应正常运行。 4.1.4 电磁兼容性：应满足静电放电、浪涌、电快速瞬变、电压暂降等抗扰度要求。 5 检验方法 5.1 一般试验条件 5.2 试验方法包括振动试验、冲击试验及电磁兼容试验等。 6 检验规则 6.1 检验分类：包括型式检验与出厂检验。 6.2 型式检验：用于验证产品设计及性能符合标准要求。 6.3 出厂检验：确保产品出厂质量符合规定。 7 标志、包装、运输和贮存 7.1 标志：产品应具有清晰标识。 7.2 包装：应符合防护与运输要求。 7.3 运输和贮存：应满足规定环境条件并采取防护措施。
