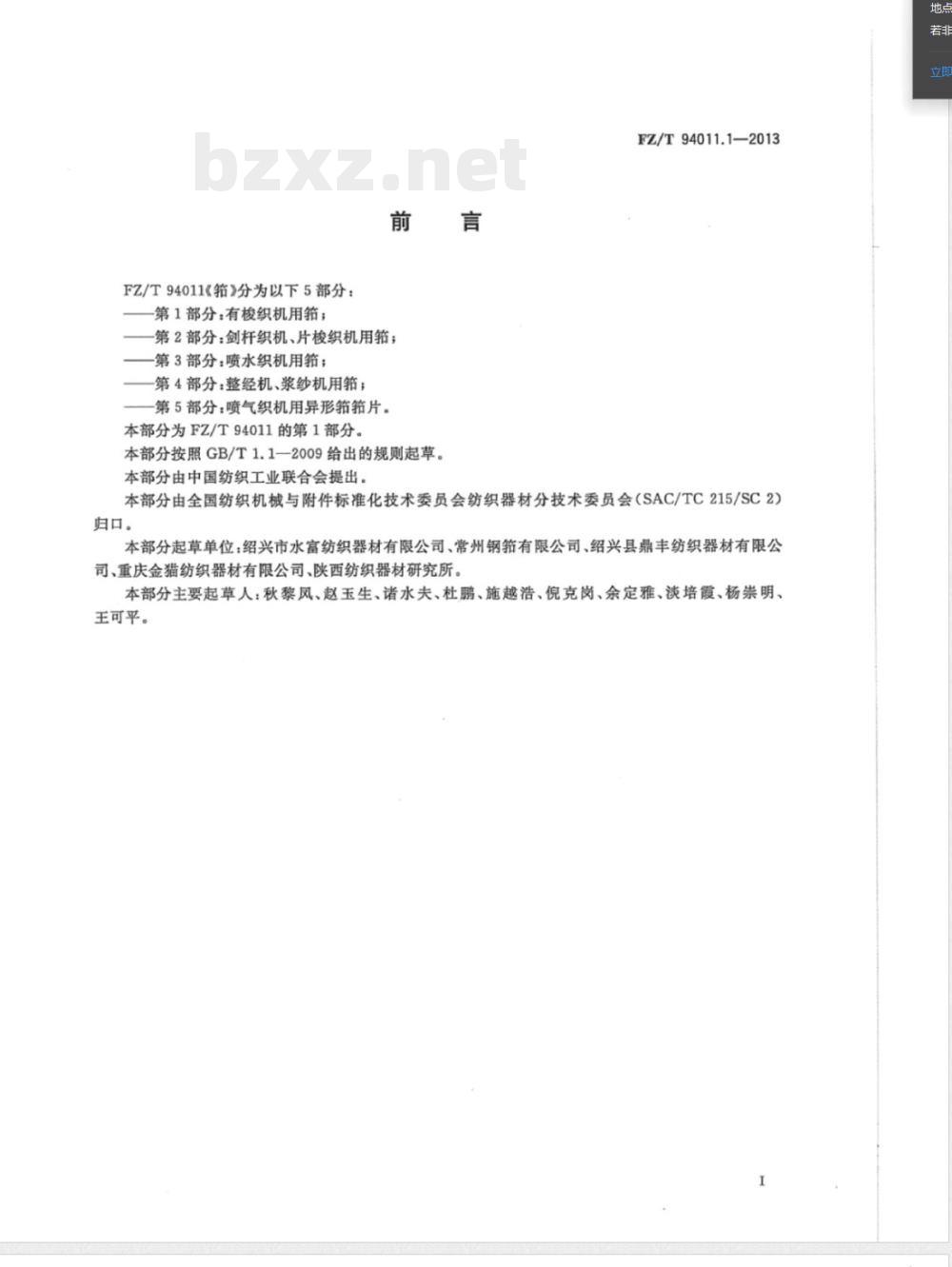

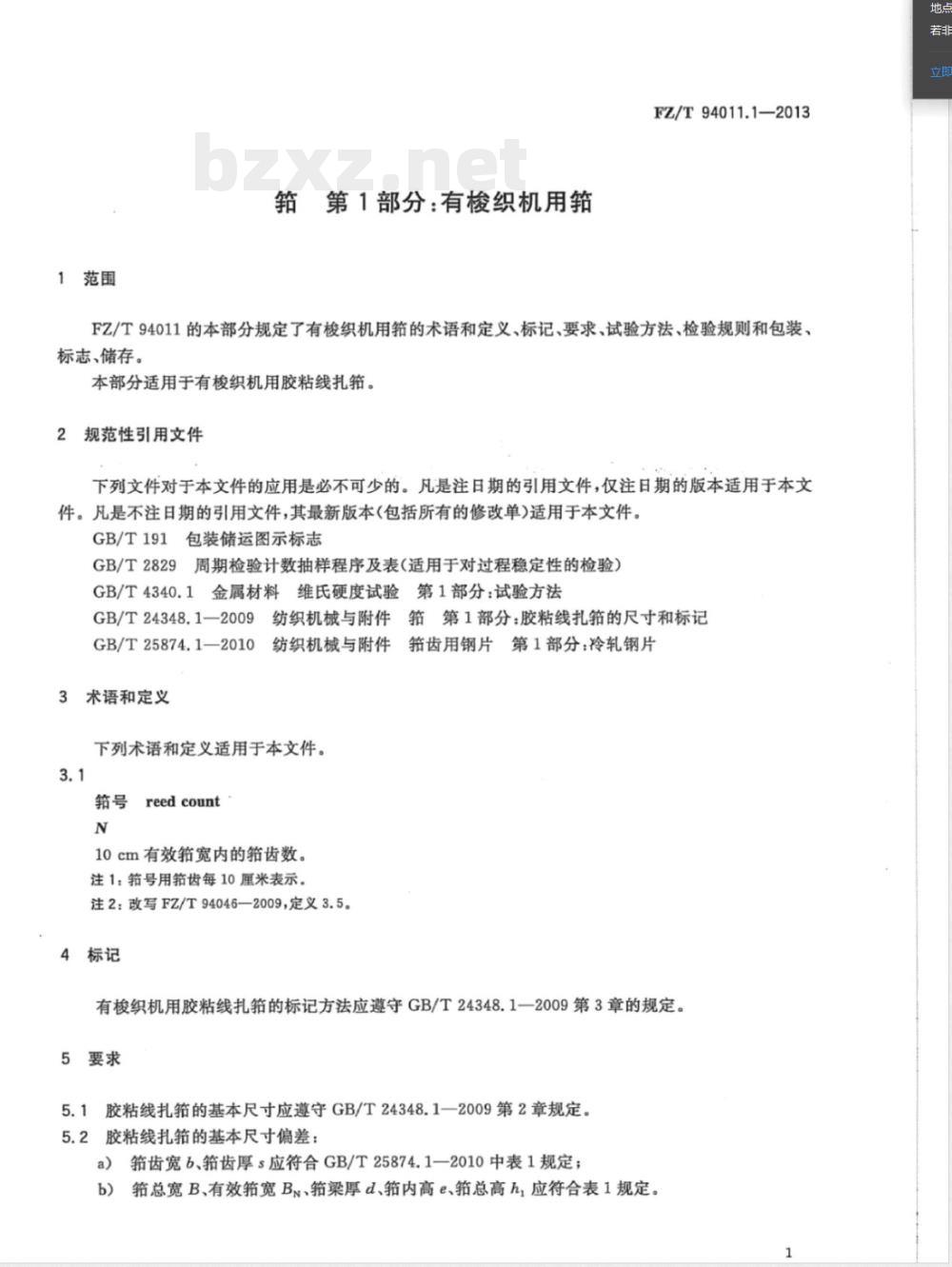

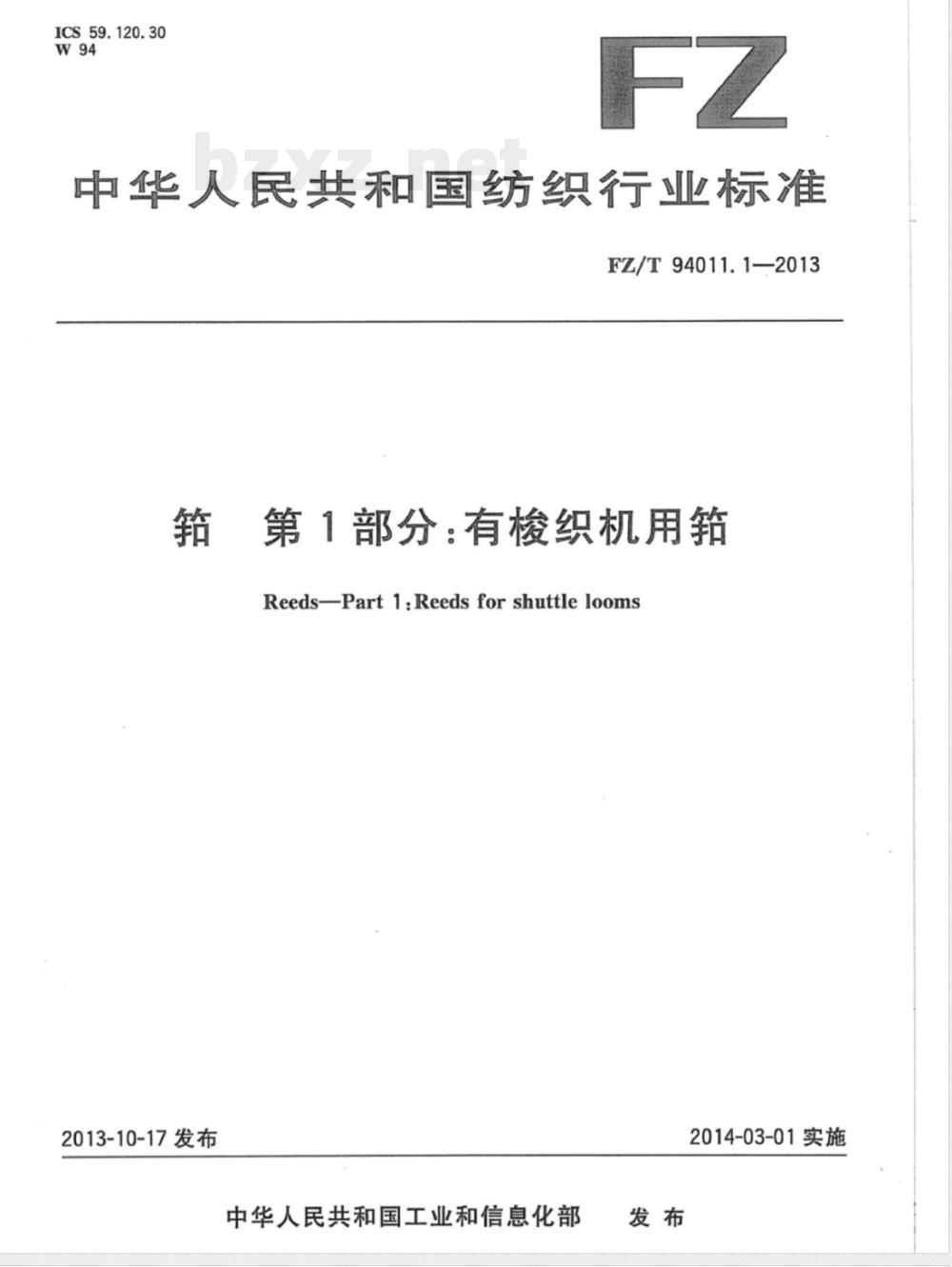

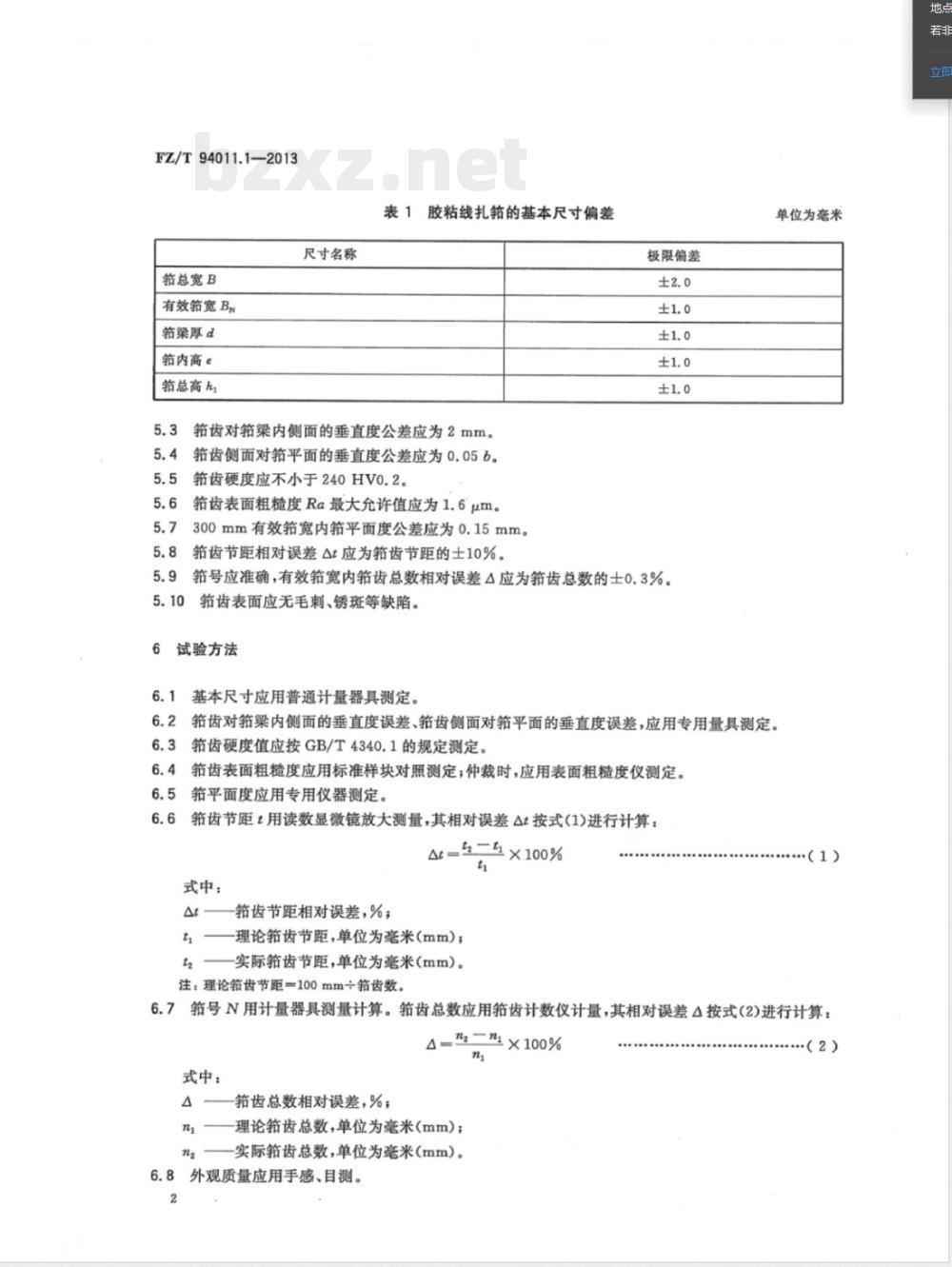

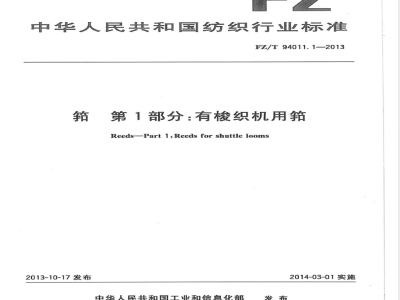

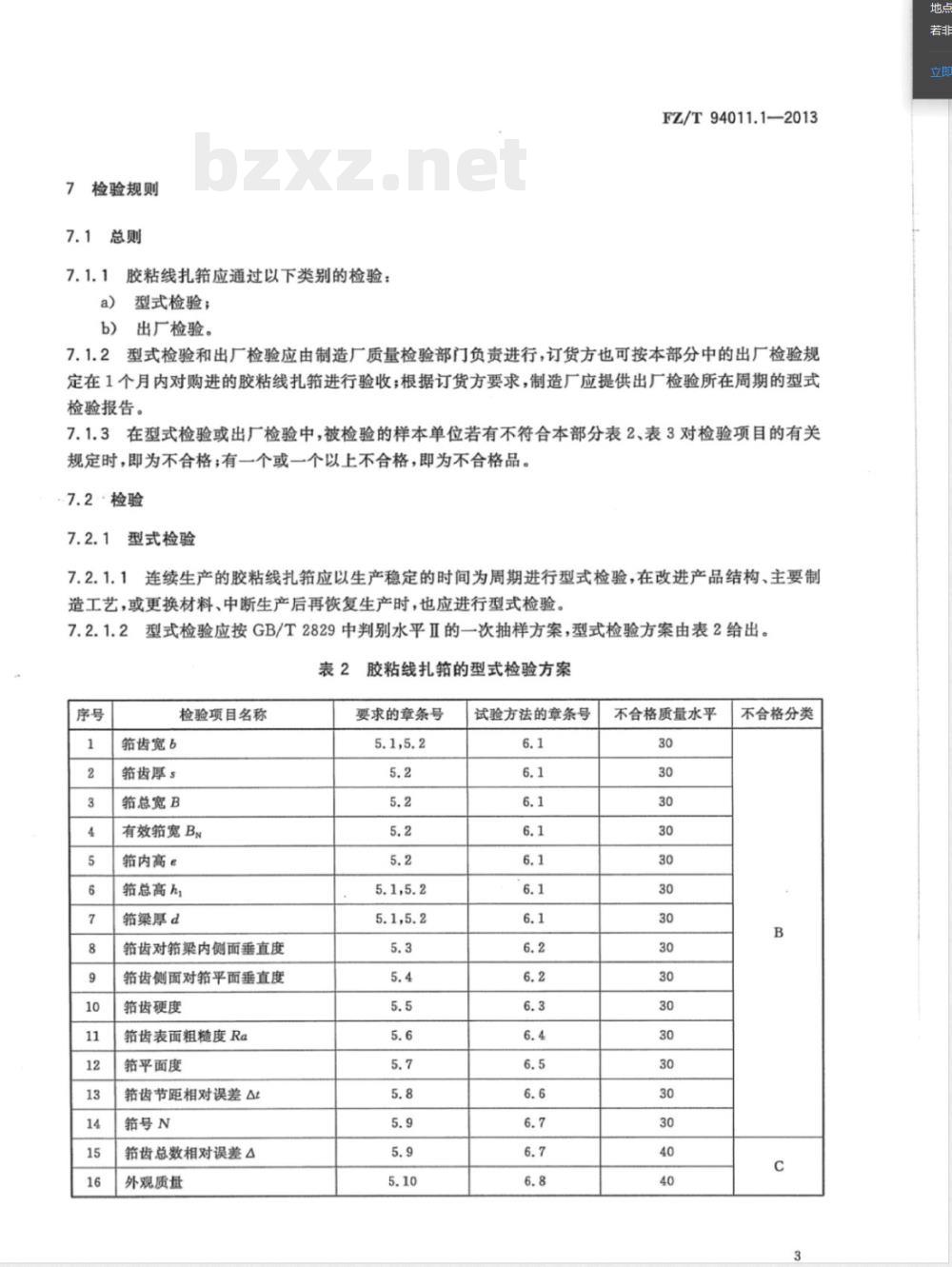

ICS 59.120.30 W94 FZ 中华人民共和国纺织行业标准 FZ/T 94011.1—2013 第1部分：有梭织机用箍 Reeds Part 1: Reeds for shuttle looms 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部发布 前言 FZ/T 94011《箍》分为以下5部分： 第1部分：有梭织机用箍； 第2部分：剑杆织机、片梭织机用箍； 第3部分：喷水织机用箍； 第4部分：整经机、浆纱机用箍； 第5部分：喷气织机用异形箍片。 本部分为FZ/T 94011的第1部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 起草单位：绍兴市水富纺织器材有限公司、常州钢箍有限公司等。 主要起草人：秋黎凤、赵玉生、诸水夫等。 1 范围 本部分规定了有梭织机用箍的术语和定义、标记、要求、试验方法、检验规则及包装、标志、储存。 本部分适用于有梭织机用胶粘线扎箍。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 2829 周期检验计数抽样程序及表 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T 24348.1-2009 纺织机械与附件箍 第1部分：胶粘线扎箍的尺寸和标记 GB/T 25874.1-2010 纺织机械与附件钢片 第1部分：冷轧钢片 3 术语和定义 3.1 齿号 reed count N 10 cm有效宽内的箍齿数。 注：齿号用齿数每10厘米表示。 4 标记 有梭织机用胶粘线扎箍的标记方法应符合GB/T 24348.1-2009第3章规定。 5 要求 5.1 胶粘线扎箍基本尺寸应符合GB/T 24348.1-2009第2章规定。 5.2 基本尺寸偏差： 箍齿宽b、箍齿厚s应符合GB/T 25874.1-2010规定； 箍总宽B、有效箍宽Bn、箍梁厚d、内高e、箍总高h应符合表1规定。 表1 胶粘线扎箍基本尺寸偏差 箍总宽B：±2.0 mm 有效箍宽Bn：±1.0 mm 箍梁厚d：±1.0 mm 箍内高e：±1.0 mm 箍总高h：±1.0 mm 5.3 箍齿对箍梁内侧面的垂直度公差为2 mm。 5.4 箍齿侧面对箍平面的垂直度公差为0.05b。 5.5 箍齿硬度不小于240 HV0.2。 5.6 箍齿表面粗糙度Ra最大允许值为1.6 μm。 5.7 300 mm有效箍宽内箍平面度公差为0.15 mm。 5.8 箍齿节距相对误差为±10%。 5.9 有效宽内齿总数相对误差为±0.3%。 5.10 箍齿表面应无毛刺、锈斑等缺陷。 6 试验方法 6.1 基本尺寸用普通计量器具测定。 6.2 垂直度误差用专用量具测定。 6.3 硬度按GB/T 4340.1规定测定。 6.4 表面粗糙度用标准样块对照测定，仲裁时用粗糙度仪测定。 6.5 平面度用专用仪器测定。 6.6 节距相对误差按公式计算：At = (t2 - t1) / t1 × 100% 6.7 齿总数相对误差按公式计算：A = (n2 - n1) / n1 × 100% 6.8 外观质量采用目测与手感检查。 7 检验规则 7.1 胶粘线扎箍应进行型式检验和出厂检验。
