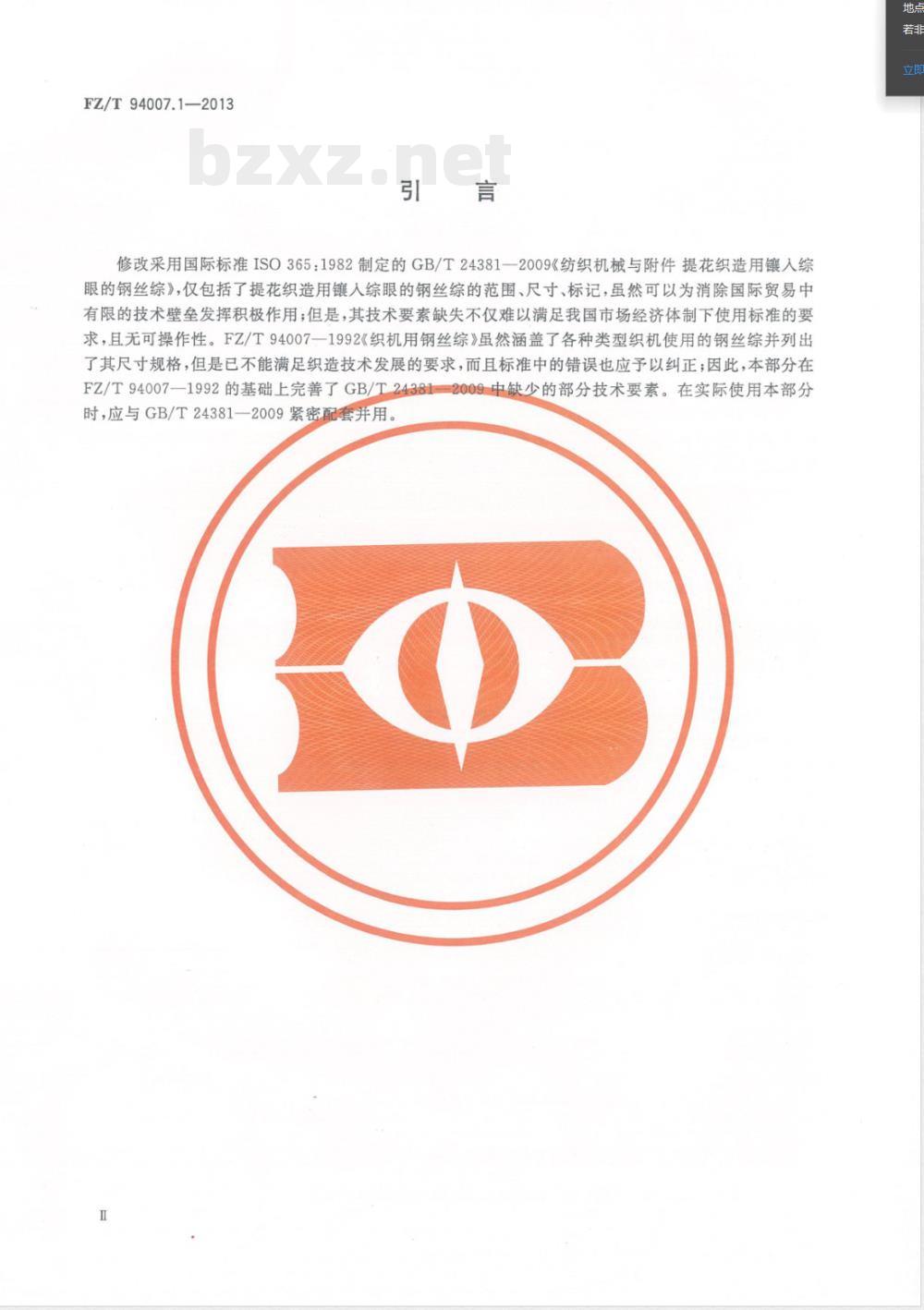

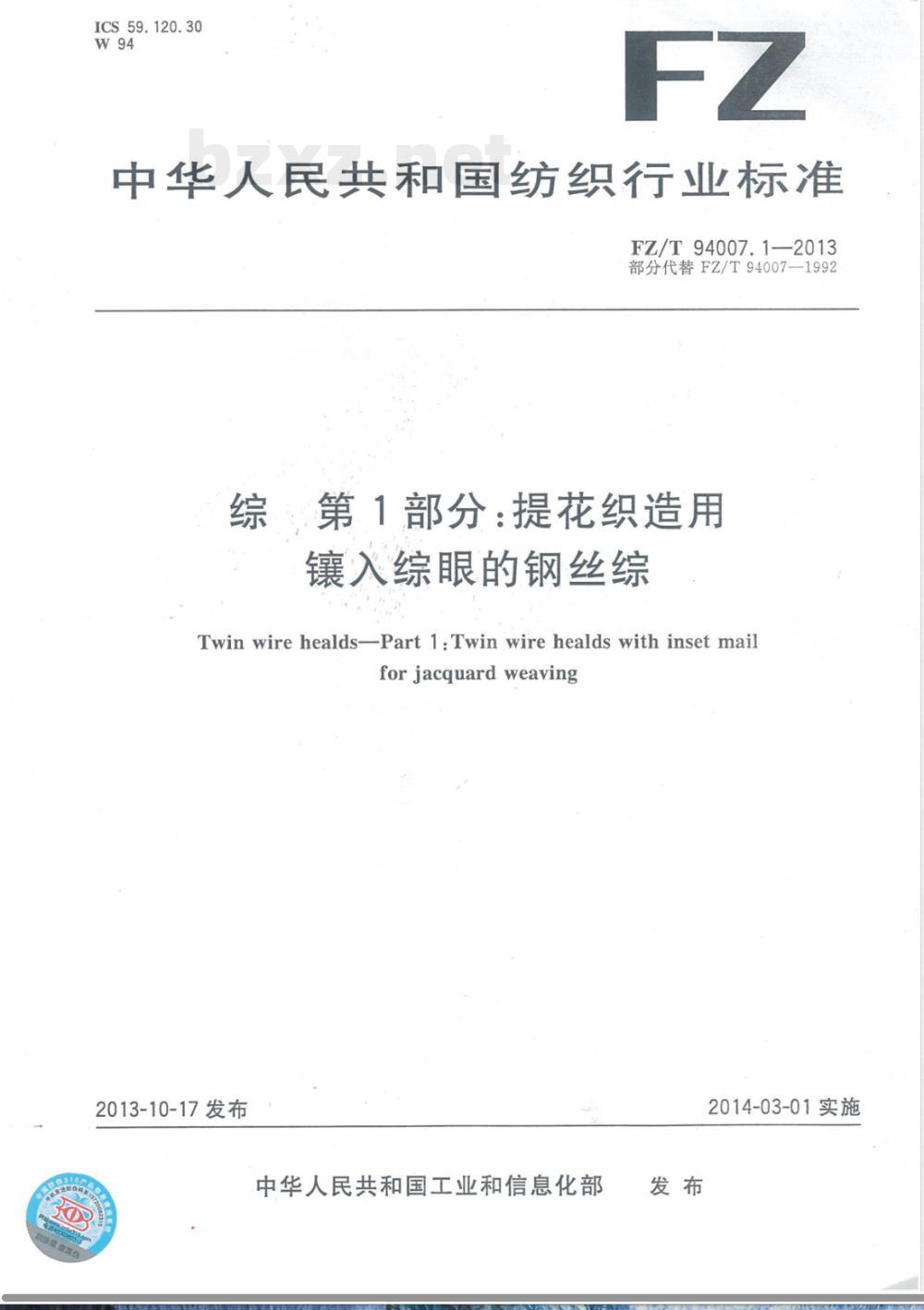

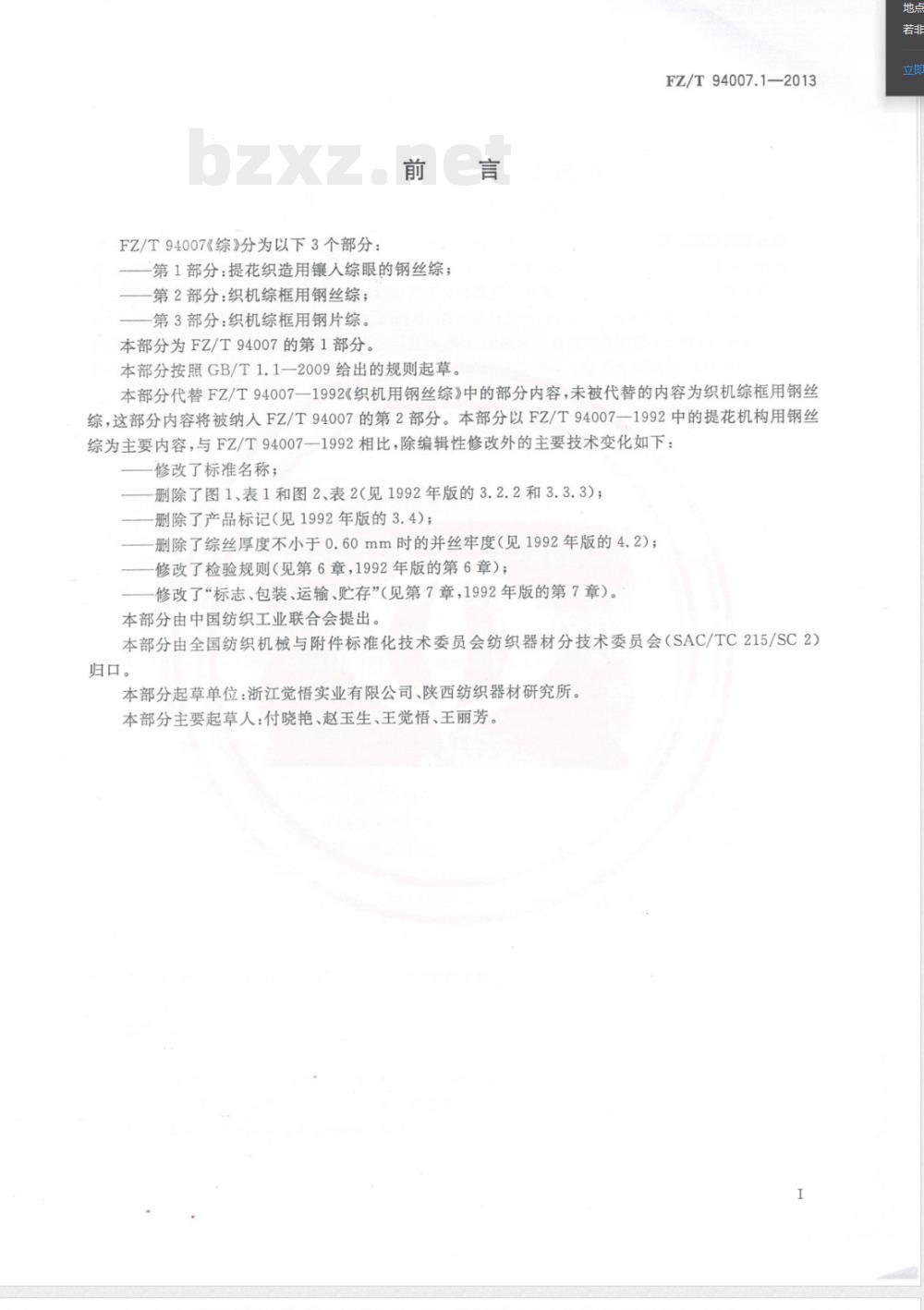

ICS 59.120.30 W94 FZ 中华人民共和国纺织行业标准 FZ/T 94007.1—2013 部分代替 FZ/T 94007—1992 综 第1部分：提花织造用镶入综眼的钢丝综 Twin wire healds — Part 1: Twin wire healds with inset mail for jacquard weaving 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 FZ/T 94007《综》分为以下3个部分： 第1部分：提花织造用镶入综眼的钢丝综； 第2部分：织机综框用钢丝综； 第3部分：织机综框用钢片综。 本部分为FZ/T 94007的第1部分。 本标准按照GB/T 1.1—2009给出的规则起草。 本部分代替FZ/T 94007—1992《织机用钢丝综》中的部分内容，未被代替的内容为织机综框用钢丝综，该部分将纳入第2部分。 本部分以FZ/T 94007—1992中提花机构用钢丝综为主要内容，与1992版相比，主要技术变化如下： 修改标准名称； 删除图1、表1及图2、表2（见1992年版3.2.2和3.3.3）； 删除产品标记（见1992年版3.4）； 删除综丝厚度不小于0.60mm时的并丝牢度要求（见1992年版4.2）； 修改检验规则（第6章）； 修改“标志、包装、运输、贮存”（第7章）。 本部分由中国纺织工业联合会提出。 本部分由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 本部分起草单位：浙江觉悟实业有限公司、陕西纺织器材研究所。 本部分主要起草人：付晓艳、赵玉生、王觉悟、王丽芳。 引言 本标准修改采用国际标准ISO 365：1982制定的GB/T 24381—2009《纺织机械与附件 提花织造用镶入综眼的钢丝综》，仅规定范围、尺寸和标记，但技术要素仍存在不足，难以满足我国使用需求。 FZ/T 94007—1992虽涵盖多种钢丝综，但已不能满足织造技术发展要求，且部分内容需修正。 因此，本部分在1992版基础上补充完善GB/T 24381—2009中缺失的技术要素。在实际使用中，应与GB/T 24381—2009配套使用。 1 范围 本部分规定了提花织造用镶入综眼的钢丝综（以下简称“提花综”）的分类和标记、要求、试验方法、检验规则以及包装、标志、储存等内容。 本部分适用于提花综。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1:1999） GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T 24381—2009 纺织机械与附件 提花织造用镶入综眼的钢丝综 3 分类和标记 3.1 分类 3.1.1 根据GB/T 24381—2009中综耳形状分类规定，分为A型提花综和B型提花综。 A型又分为AI型（上、下综耳均为“O”形）和AⅡ型（上综耳为“O”形，下综耳为长“O”形）。 B型又分为BI型（上综耳可由直形弯成“U”形，下综耳为“O”形）和BⅡ型（上综耳弯成“U”形，下综耳为“O”形）。 3.1.2 根据综眼成型方式，分为1型（镶入综眼）和2型（捻成后镶入综眼）。 3.2 标记 提花综标记方法应符合GB/T 24381—2009第3章规定。 4 要求 提花综基本尺寸及极限偏差应符合以下要求： 4.1 基本尺寸应符合GB/T 24381—2009第2章规定。 基本尺寸极限偏差应符合表1规定。 表1 基本尺寸极限偏差 综丝厚度d/mm 两综耳内侧距离L/mm 上综耳与综眼中心距离L1、L2/mm
