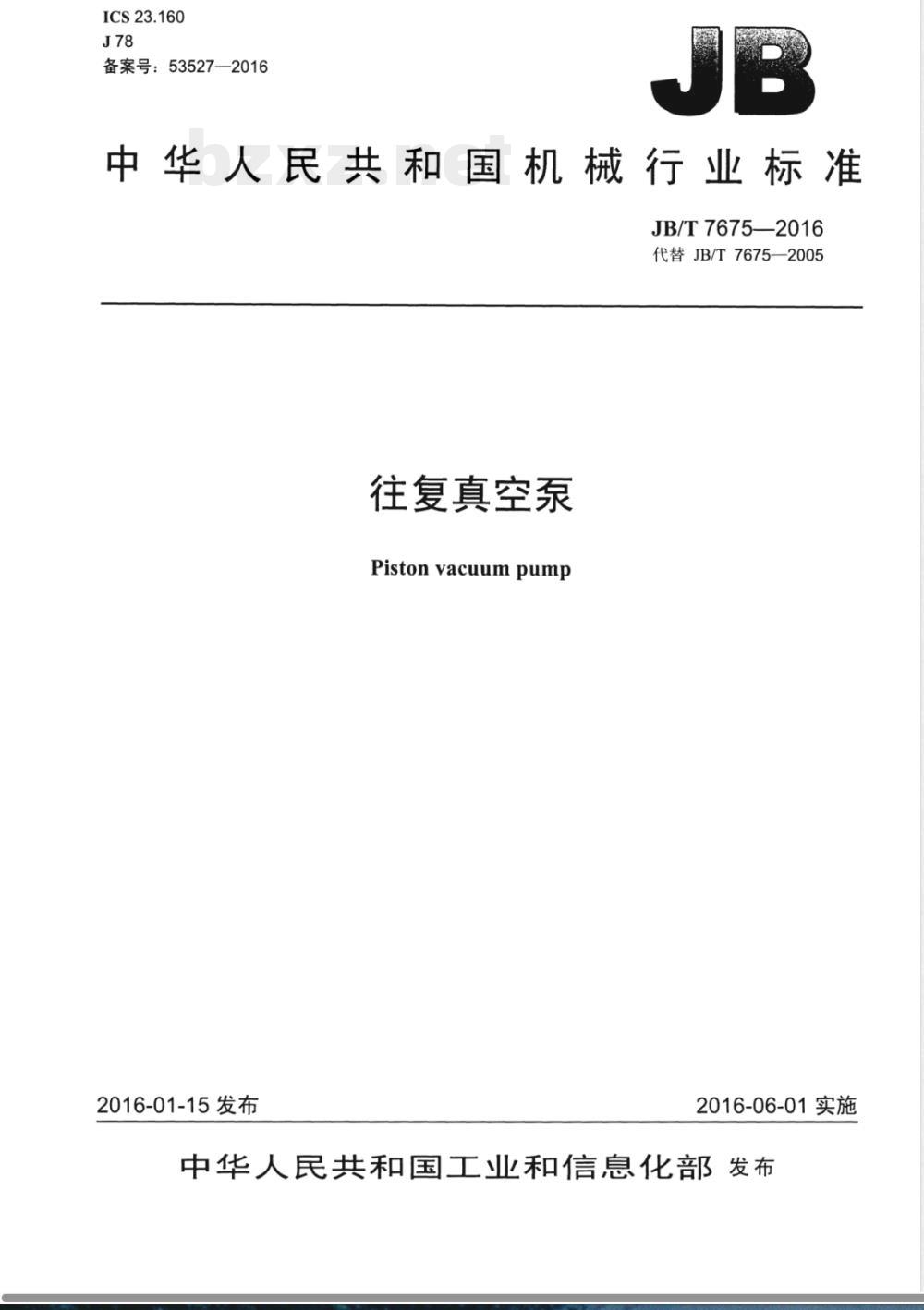

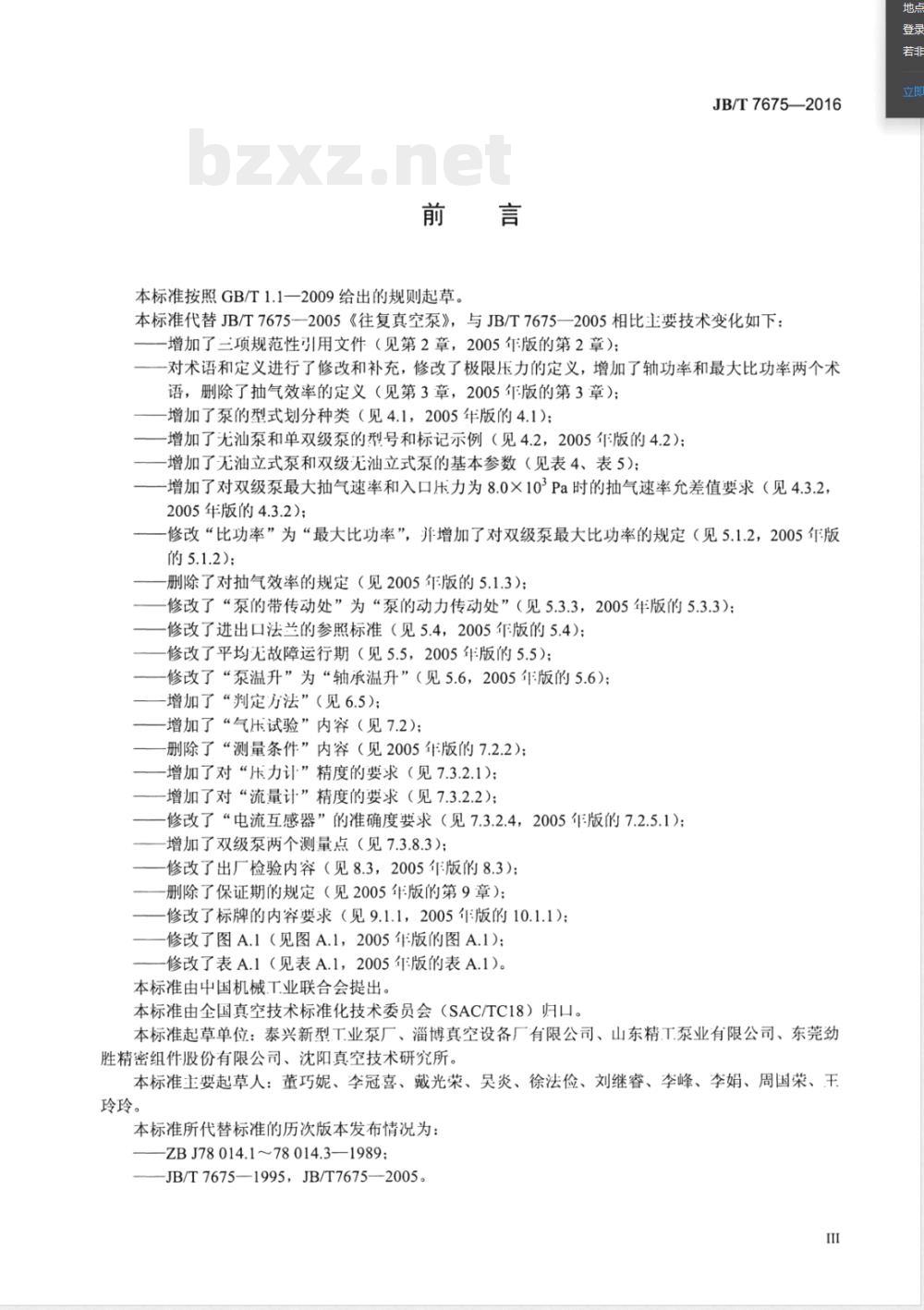

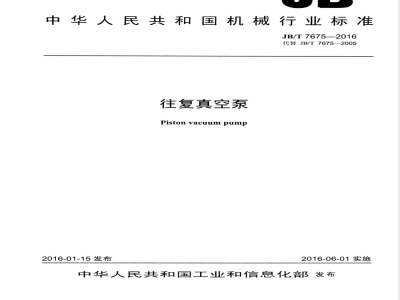

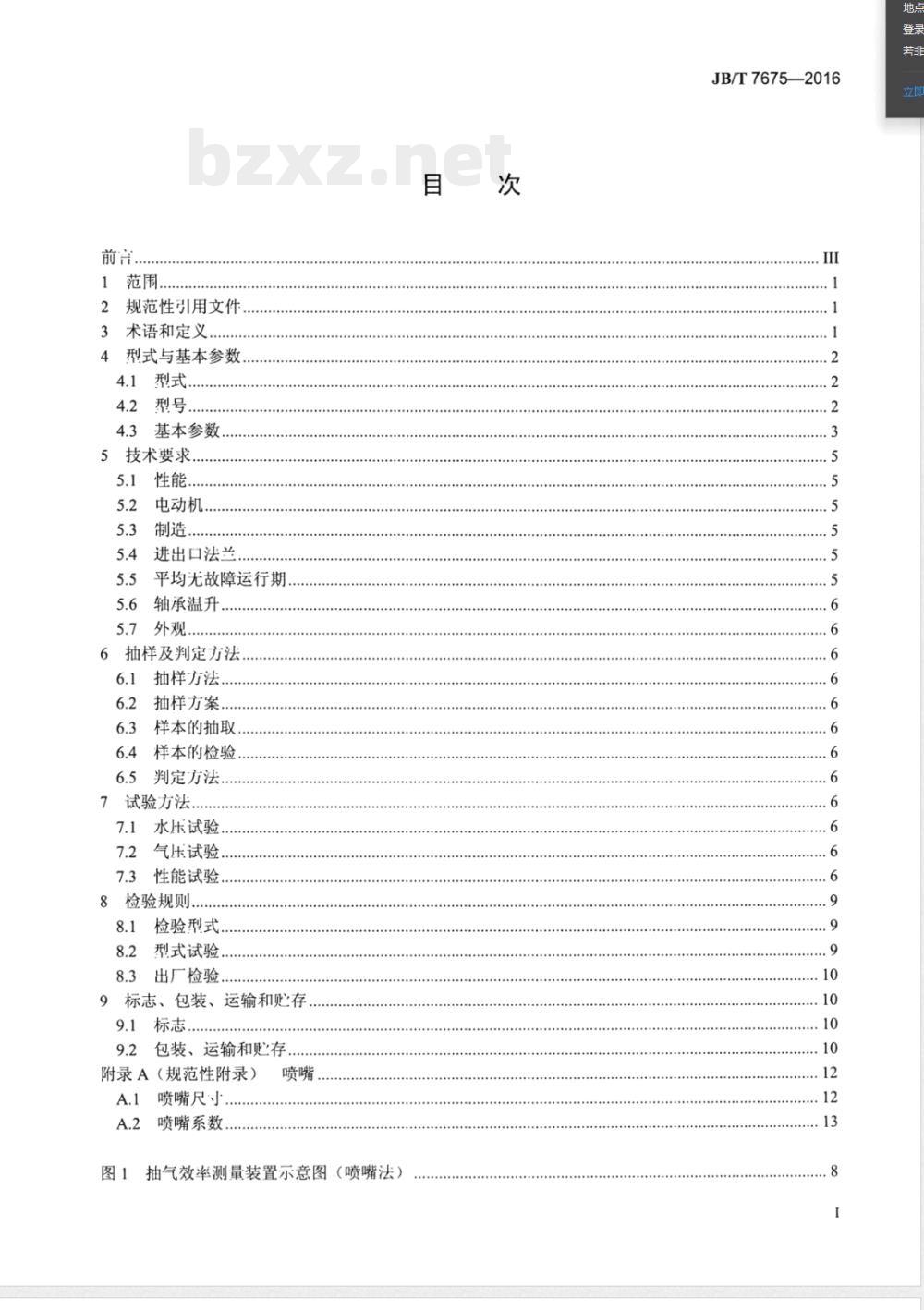

ICS23.160 J78 备案号：53527—2016 中华人民共和国机械行业标准 JB/T 7675—2016 代替JB/T 7675—2005 往复真空泵 Piston vacuum pump 2016-01-15发布 2016-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T7675—2005《往复真空泵》。与2005版相比，主要技术内容进行了修订与补充，包括规范性引用文件、术语定义、型式分类、型号表示、技术要求、试验方法及检验规则等方面的调整与完善。 1 范围 本标准规定了往复真空泵的术语和定义、型式与基本参数、技术要求、抽样及判定方法、试验方法、检验规则以及标志、包装、运输和贮存。 2 规范性引用文件 本标准引用了相关国家及行业标准作为技术依据。 3 术语和定义 包括往复真空泵相关术语及技术定义。 4 型式与基本参数 4.1 型式：规定往复真空泵的结构型式分类。 4.2 型号：规定产品型号编制方法及示例。 4.3 基本参数：规定各类泵的性能及参数范围。 5 技术要求 5.1 性能：对泵的抽气性能、效率及运行指标提出要求。 5.2 电动机：对配套电动机提出技术要求。 5.3 制造：规定制造工艺及结构要求。 5.4 进出口法兰：规定连接接口标准。 5.5 平均无故障运行期：规定可靠性指标要求。 5.6 轴承温升：对运行温升提出限制要求。 5.7 外观：规定产品外观质量要求。 6 抽样及判定方法 6.1 抽样方法 6.2 抽样方案 6.3 样本的抽取 6.4 样本的检验 6.5 判定方法 7 试验方法 7.1 水压试验 7.2 气压试验 7.3 性能试验 8 检验规则 8.1 检验型式 8.2 型式试验 8.3 出厂检验 9 标志、包装、运输和贮存 9.1 标志 9.2 包装 9.3 运输和贮存 附录A（规范性附录）喷嘴法抽气效率测量装置 A.1 喷嘴尺寸 A.2 喷嘴系数 A.3 标准喷嘴及喷嘴特性曲线 表1 W系列参数 表2 WY系列参数 表3 WL系列参数 表4 WLW系列参数 表5 2WLW系列参数 图A.1 喷嘴法测量装置示意图 图A.2 标准喷嘴结构 图A.3 喷嘴特性曲线 本标准由中国机械工业联合会提出，由全国真空技术标准化技术委员会（SAC/TC18）归口。本标准起草单位包括泰兴新型工业泵厂、淄博真空设备厂有限公司等。本标准主要起草人包括董巧妮、李冠喜、戴光荣等。 本标准所代替标准为ZBJ78014.1~78014.3—1989及JB/T7675—1995、JB/T7675—2005。
