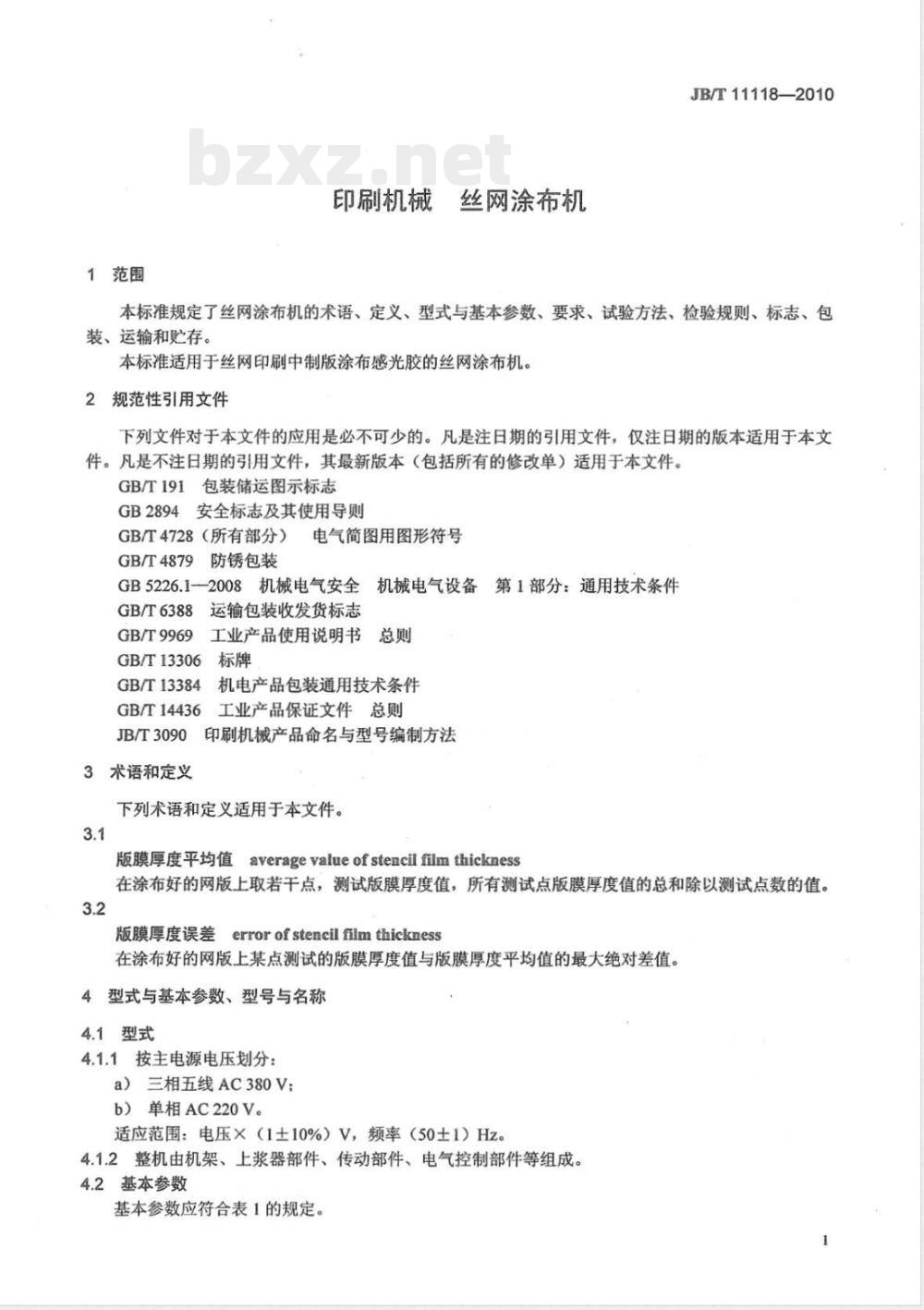

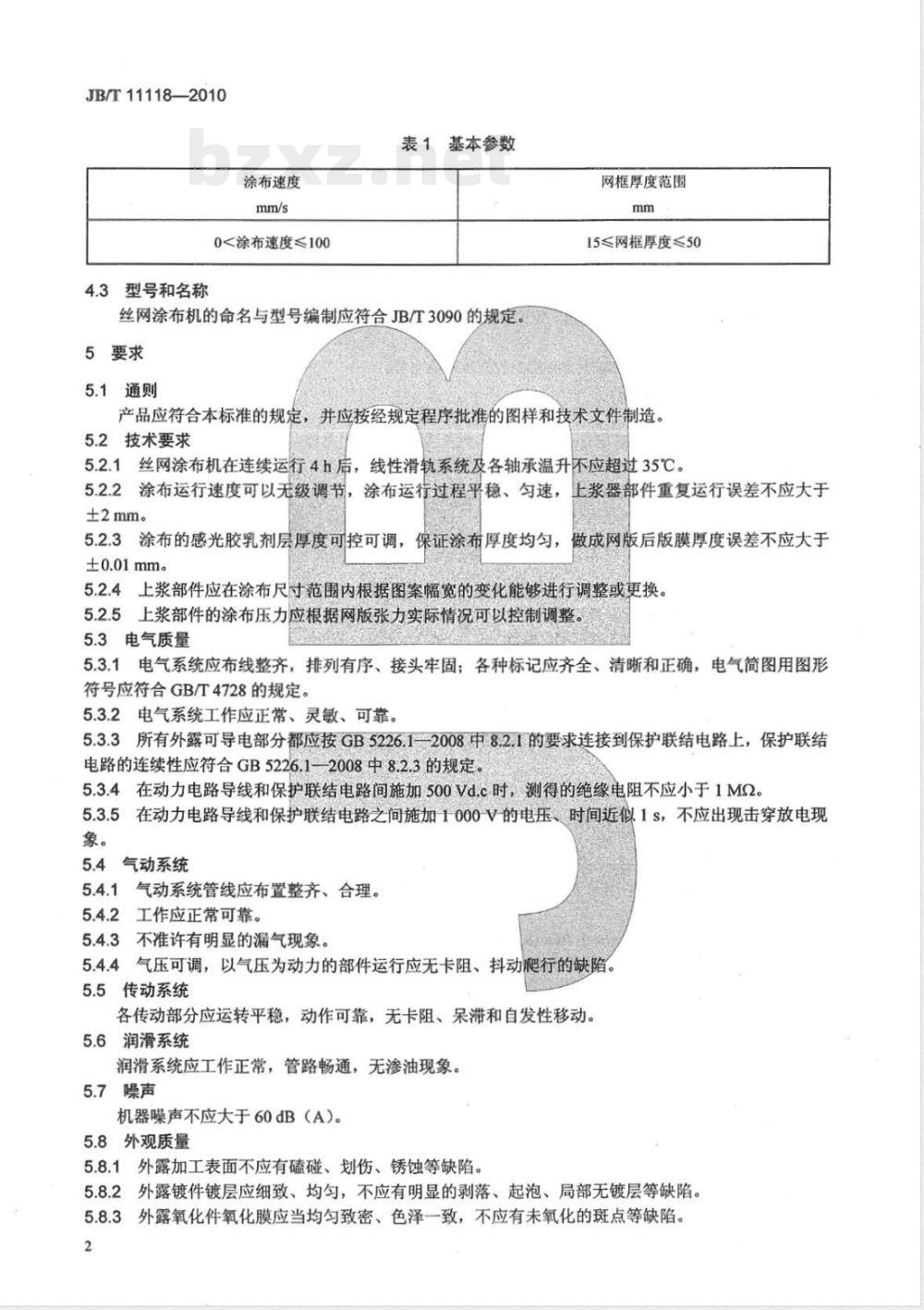

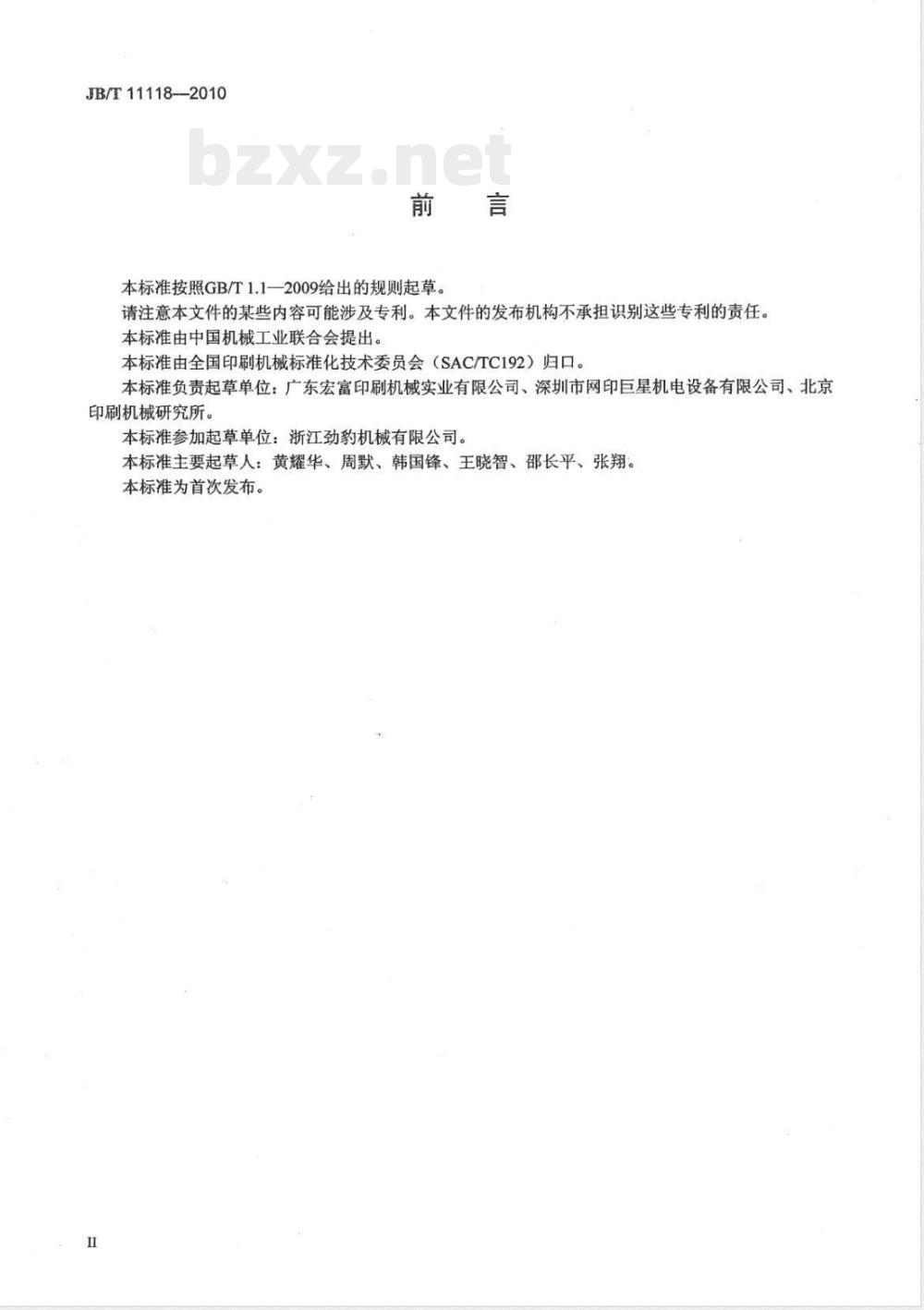

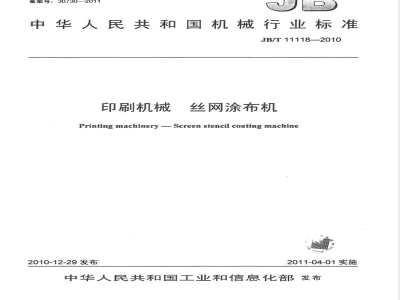

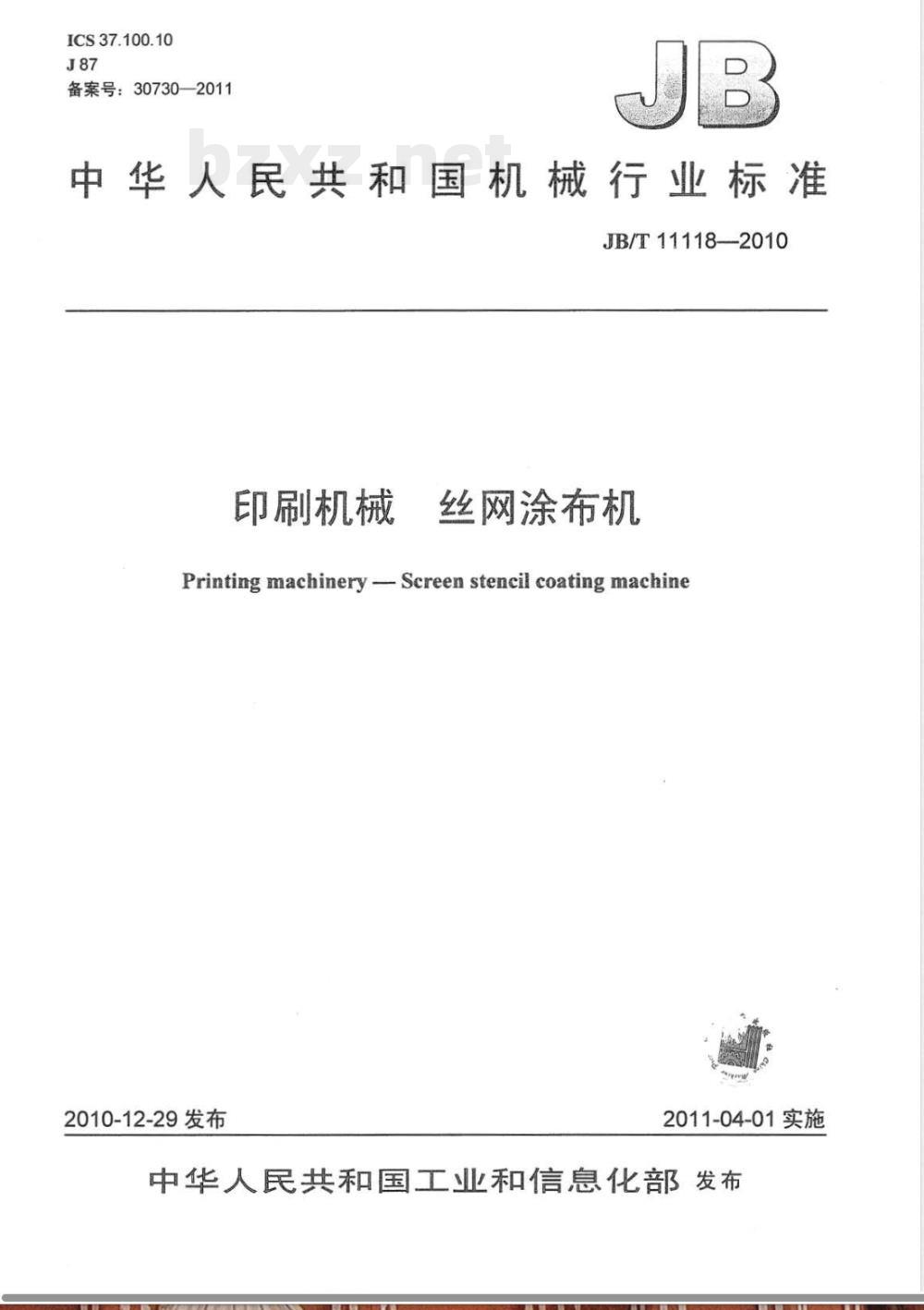

ICS 37.100.10 J87 备案号：30730—2011 中华人民共和国机械行业标准 JB/T11118—2010 印刷机械 丝网涂布机 Printing machinery—Screen stencil coating machine 2010-12-29发布 2011-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：广东宏富印刷机械实业有限公司、深圳市网印巨星机电设备有限公司、北京印刷机械研究所。 本标准参加起草单位：浙江劲豹机械有限公司。 本标准主要起草人：黄耀华、周默、韩国锋、王晓智、邵长平、张翔。 本标准为首次发布。 1 范围 本标准规定了丝网涂布机的术语和定义、型式与基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于丝网印刷中制版涂布感光胶的丝网涂布机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191 包装储运图示标志 GB2894 安全标志及其使用导则 GB/T4728（所有部分） 电气简图用图形符号 GB/T4879 防锈包装 GB5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14436 工业产品保证文件总则 JB/T3090 印刷机械产品命名与型号编制方法 3 术语和定义 3.1 版膜厚度平均值 average value of stencil film thickness：在涂布好的网版上取若干点测试版膜厚度值，其总和除以测试点数的值。 3.2 版膜厚度误差 error of stencil film thickness：在涂布好的网版上某点测试的版膜厚度值与版膜厚度平均值的最大绝对差值。 4 型式与基本参数、型号与名称 4.1 型式 4.1.1 按主电源电压划分：三相五线AC380V；单相AC220V。适应范围：电压×（1±10%）V，频率（50±1）Hz。 4.1.2 整机由机架、上浆器部件、传动部件、电气控制部件等组成。 4.2 基本参数 基本参数应符合表1的规定。 表1 基本参数：涂布速度0＜涂布速度≤100 mm/s；网框厚度15≤网框厚度≤50 mm。 4.3 型号和名称 丝网涂布机的命名与型号编制应符合JB/T3090的规定。 5 要求 5.1 通则 产品应符合本标准规定，并按经规定程序批准的图样和技术文件制造。 5.2 技术要求 5.2.1 丝网涂布机连续运行4h后，线性滑轨系统及各轴承温升不应超过35℃。 5.2.2 涂布运行速度可无级调节，运行平稳匀速，上浆器部件重复运行误差不应大于±2mm。 5.2.3 涂布感光胶乳剂层厚度可控可调，保证涂布均匀，网版版膜厚度误差不应大于±0.01mm。 5.2.4 上浆部件应在涂布尺寸范围内可根据图案幅宽变化进行调整或更换。 5.2.5 上浆部件涂布压力应可根据网版张力实际情况进行调整。 5.3 电气质量 5.3.1 电气系统应符合相关安全与性能要求（后续内容未完整识别）。 6 试验方法 6.1 涂布感光胶试验 6.2 电气质量检验 6.3 气动系统质量检验 6.4 空运转试验 6.5 噪声测量 6.6 外观质量检验 7 检验规则 7.1 出厂检验 7.2 型式检验 8 标志、包装、运输和贮存 8.1 标志 8.2 包装 8.3 运输 8.4 贮存 图1 版膜厚度测试点 图2 噪声测量点位置图 表1 基本参数
