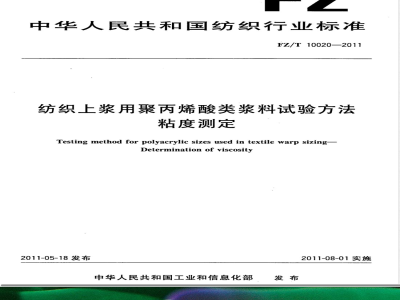

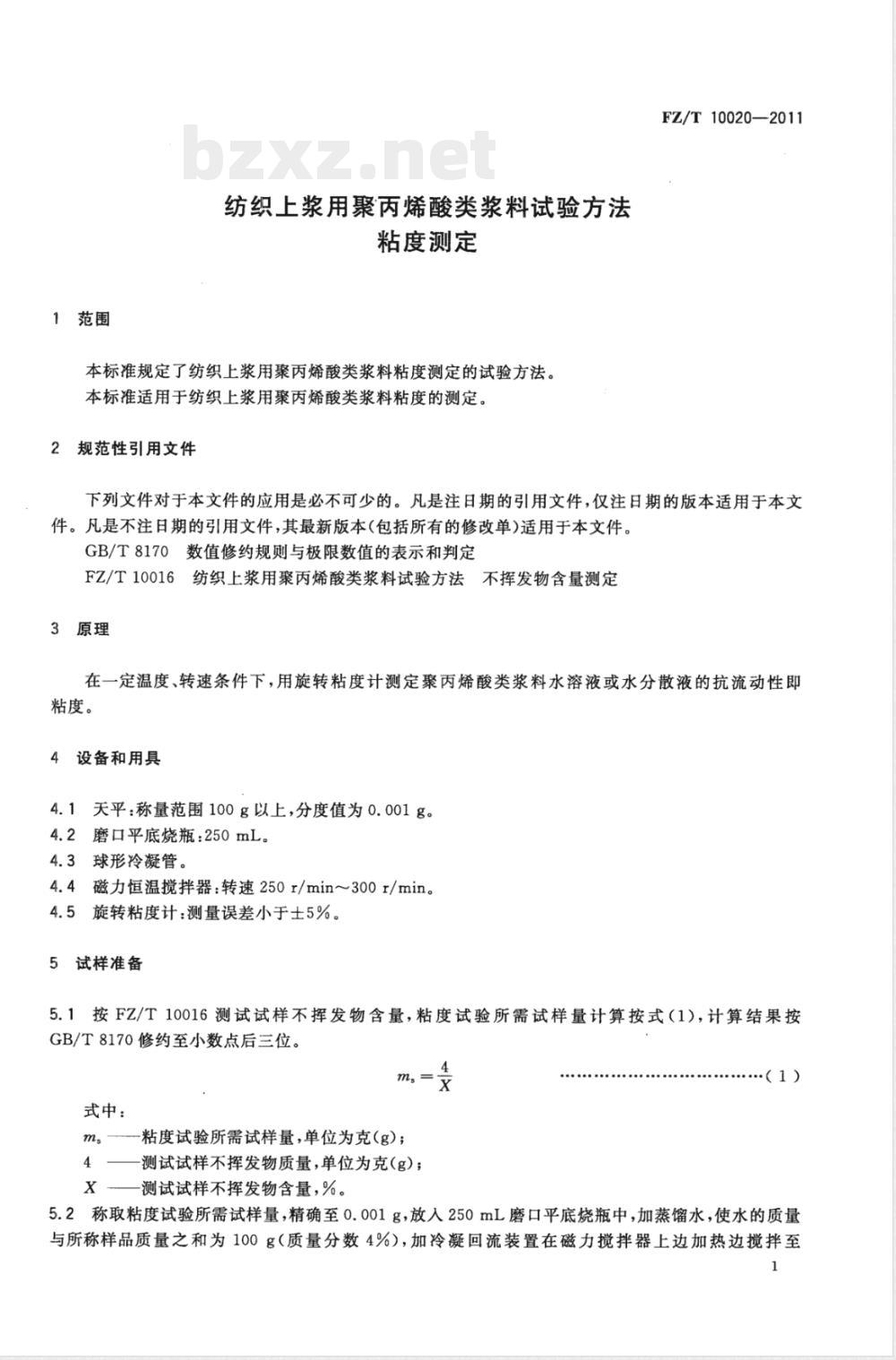

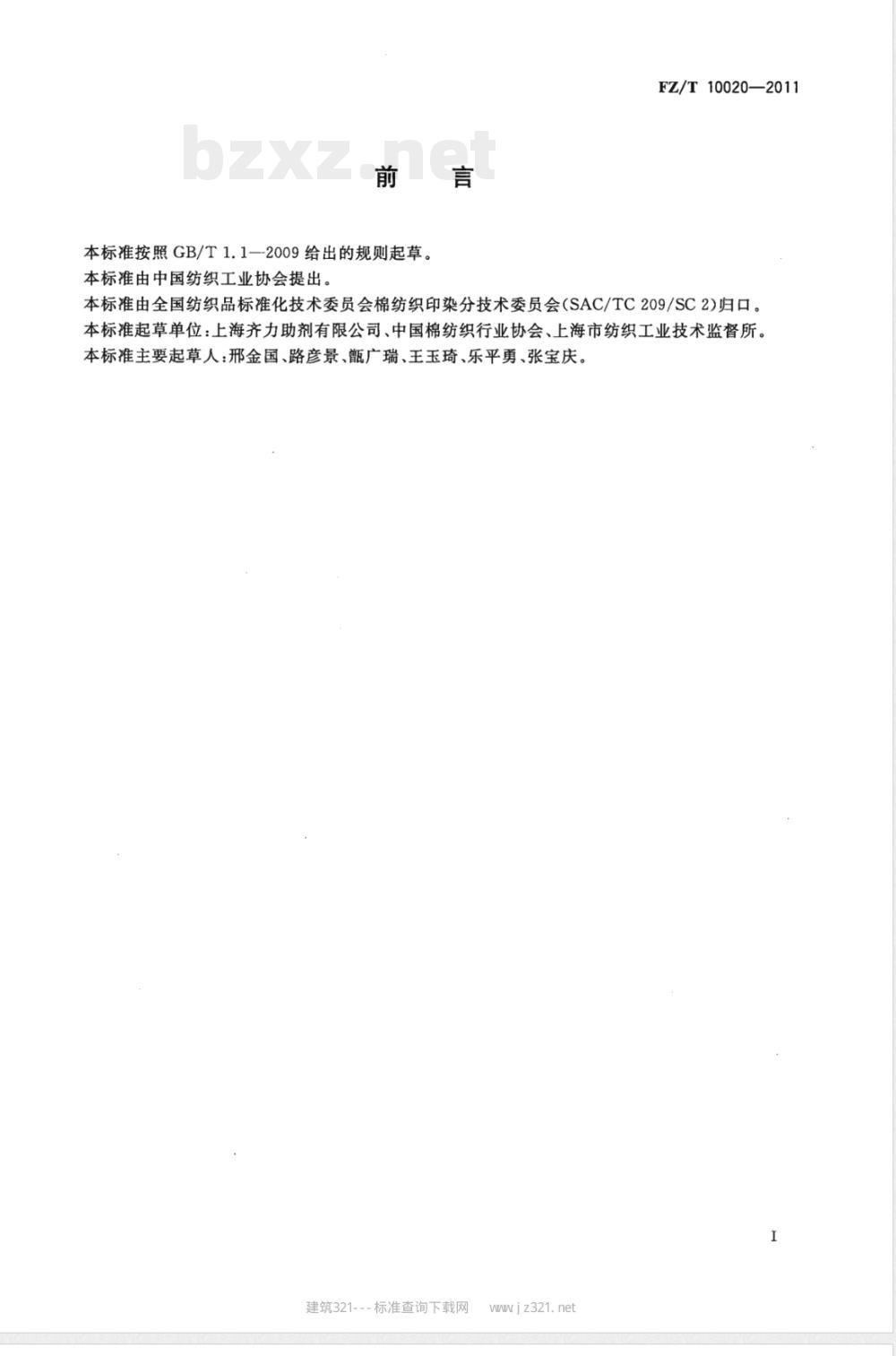

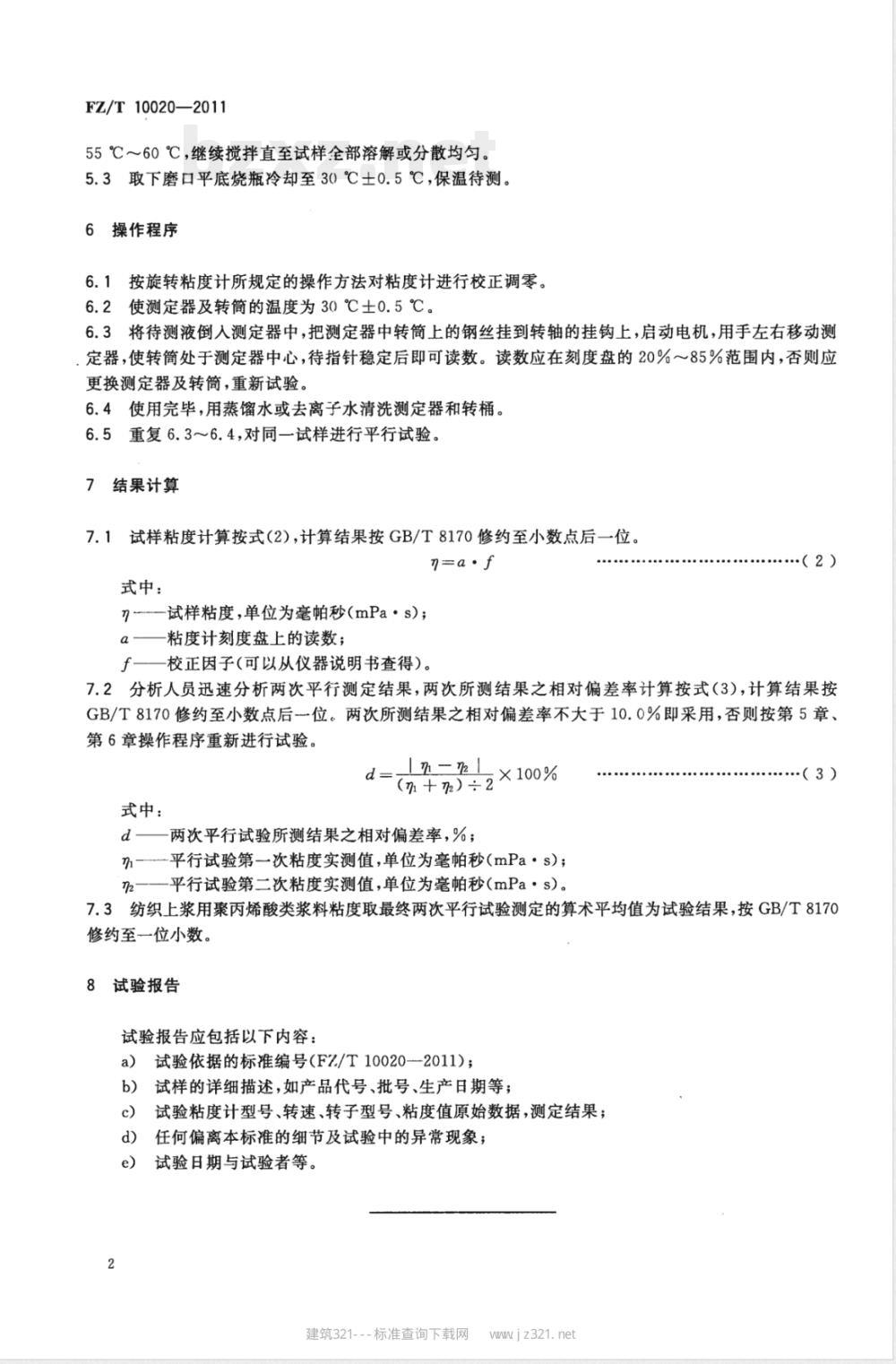

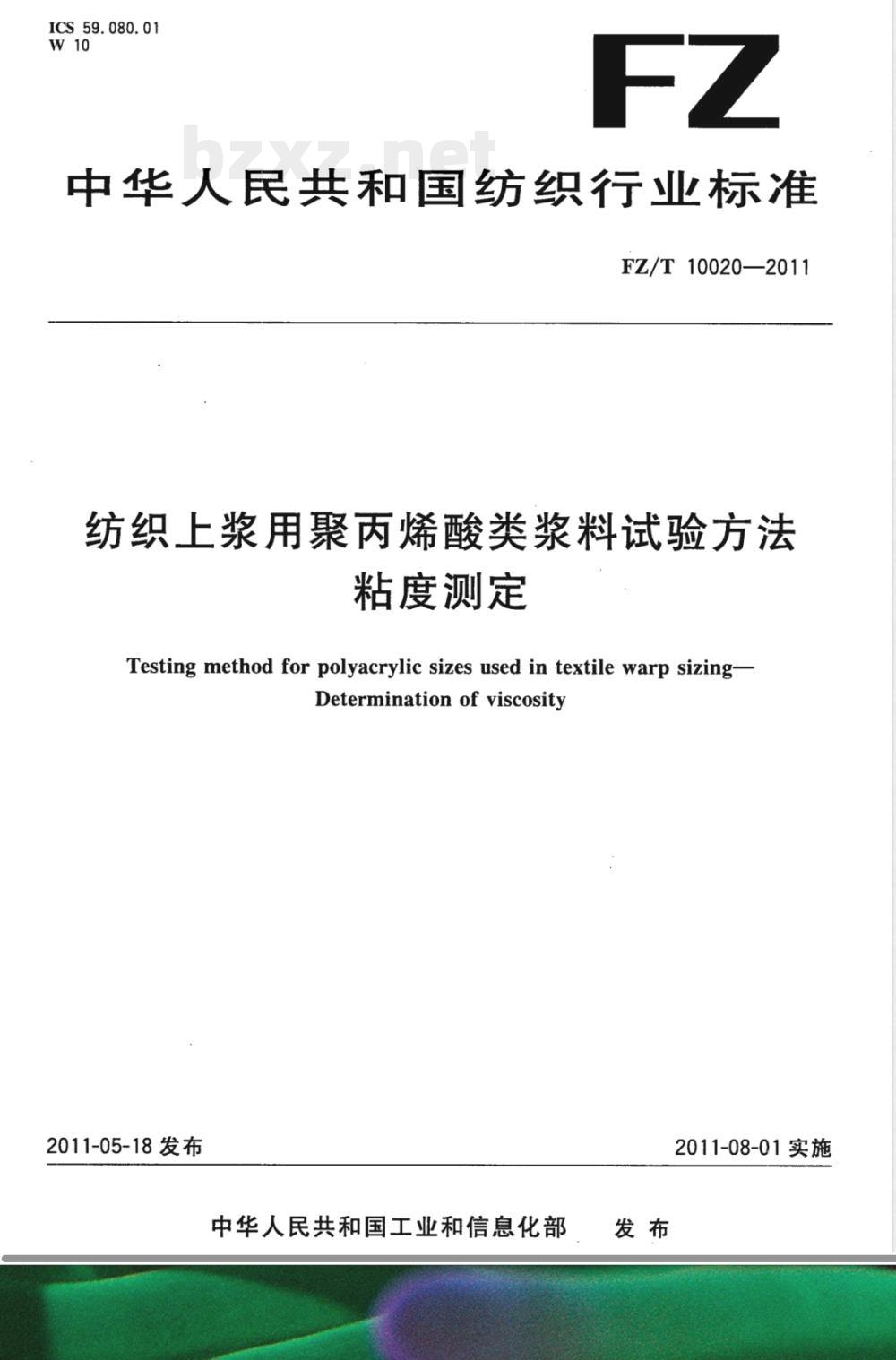

中华人民共和国纺织行业标准 FZ/T 10020—2011 纺织上浆用聚丙烯酸类浆料试验方法 粘度测定 Testing method for polyacrylic sizes used in textile warp sizing—Determination of viscosity 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。 本标准起草单位：上海齐力助剂有限公司、中国棉纺织行业协会、上海市纺织工业技术监督所。 本标准主要起草人：邢金国、路彦景、甄广瑞、王玉琦、乐平勇、张宝庆。 1 范围 本标准规定了纺织上浆用聚丙烯酸类浆料粘度测定的试验方法。 本标准适用于纺织上浆用聚丙烯酸类浆料粘度的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 8170 数值修约规则与极限数值的表示和判定 FZ/T 10016 纺织上浆用聚丙烯酸类浆料试验方法 不挥发物含量测定 3 原理 在一定温度、转速条件下，用旋转粘度计测定聚丙烯酸类浆料水溶液或水分散液的抗流动性，即粘度。 4 设备和用具 4.1 天平：称量范围100g以上，分度值0.001g。 4.2 磨口平底烧瓶：250mL。 4.3 球形冷凝管。 4.4 磁力恒温搅拌器：转速250r/min～300r/min。 4.5 旋转粘度计：测量误差小于±5%。 5 试样准备 5.1 按FZ/T 10016测试试样不挥发物含量，粘度试验所需试样量按式（1）计算，结果按GB/T 8170修约至小数点后三位。 5.2 称取计算所得试样量，精确至0.001g，置于250mL磨口平底烧瓶中，加蒸馏水使总质量为100g（质量分数4%）。在磁力搅拌器上边加热边搅拌至55℃～60℃，直至试样全部溶解或分散均匀。 5.3 冷却至30℃±0.5℃，保温待测。 6 操作程序 6.1 按旋转粘度计操作方法进行校正调零。 6.2 将测定器及转筒温度控制在30℃±0.5℃。 6.3 将待测液加入测定器，使转筒处于中心位置，待指针稳定后读数。读数应在刻度盘20%～85%范围内，否则需重新试验。 6.4 试验结束后用蒸馏水或去离子水清洗仪器。 6.5 对同一样品进行平行试验。 7 结果计算 7.1 试样粘度按式（2）计算，结果按GB/T 8170修约至小数点后一位： η = a · f 式中：η为试样粘度（mPa·s）；a为粘度计刻度盘读数；f为校正因子。 7.2 两次平行试验结果相对偏差率按式（3）计算，相对偏差率不大于10.0%时取平均值，否则重新试验。 7.3 试验结果取两次平行试验算术平均值，按GB/T 8170修约至一位小数。 8 试验报告 试验报告应包括：标准编号、试样信息（产品代号、批号、生产日期等）、仪器型号及参数、粘度原始数据及结果、偏离情况、试验日期及试验人员等。
