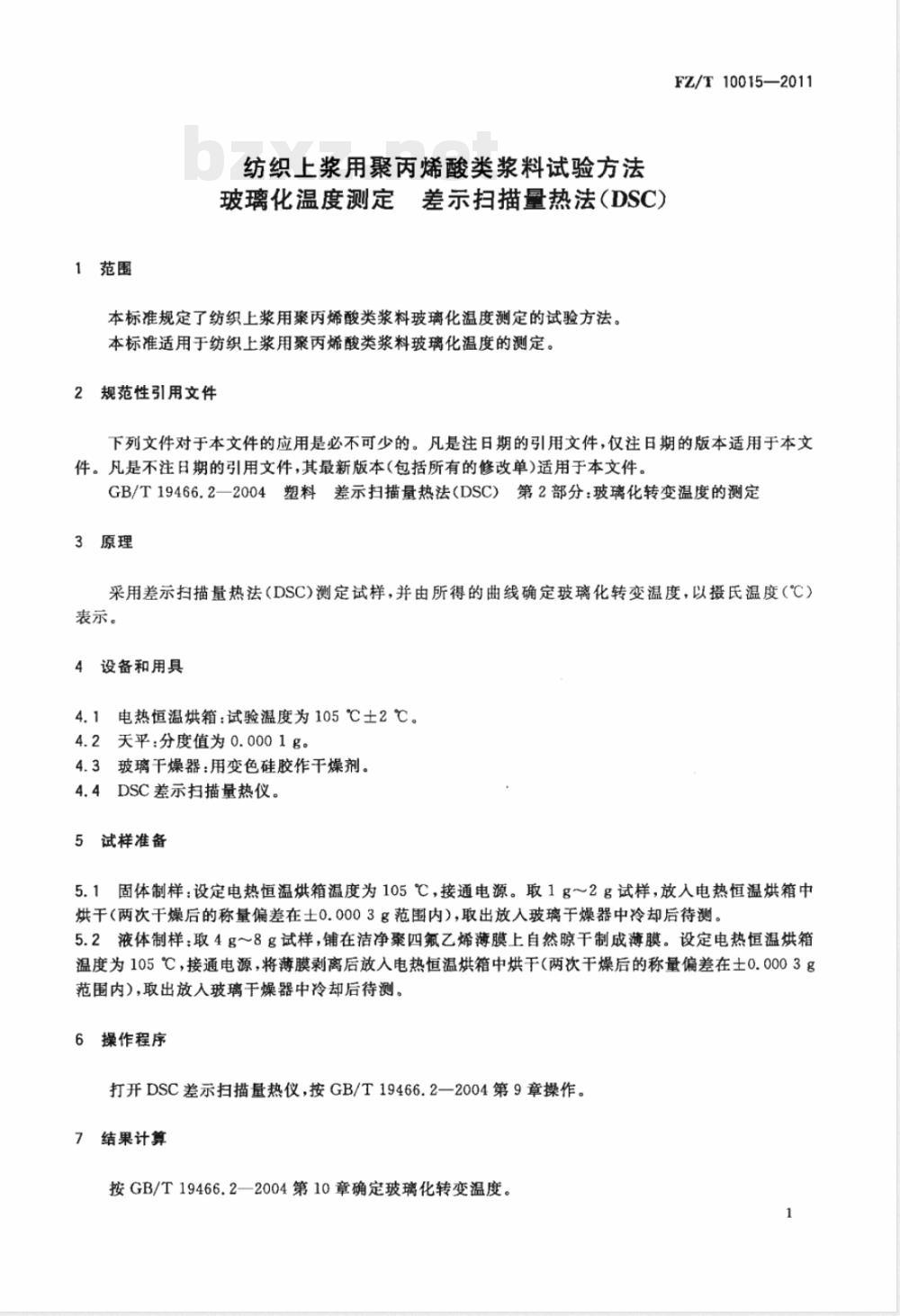

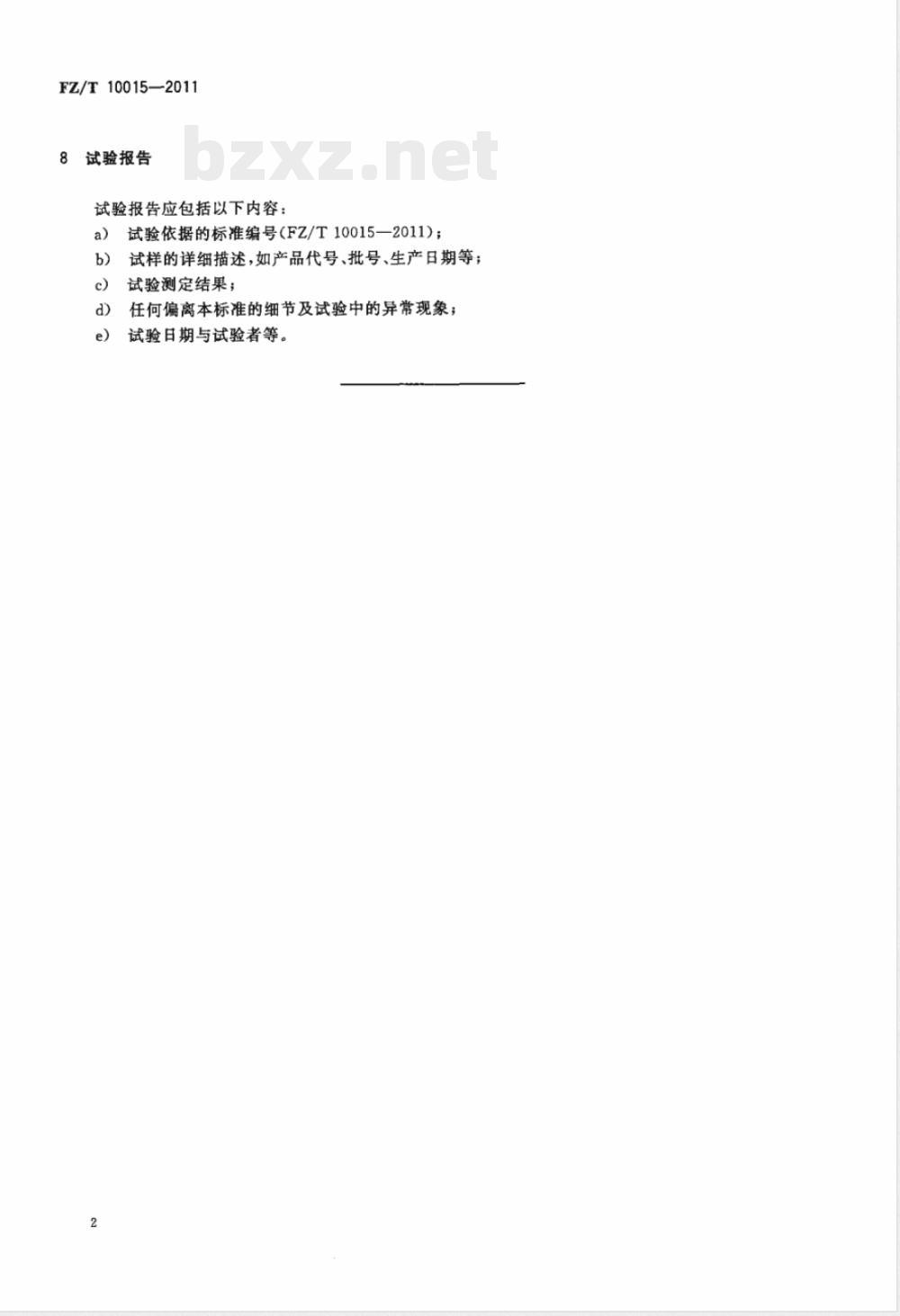

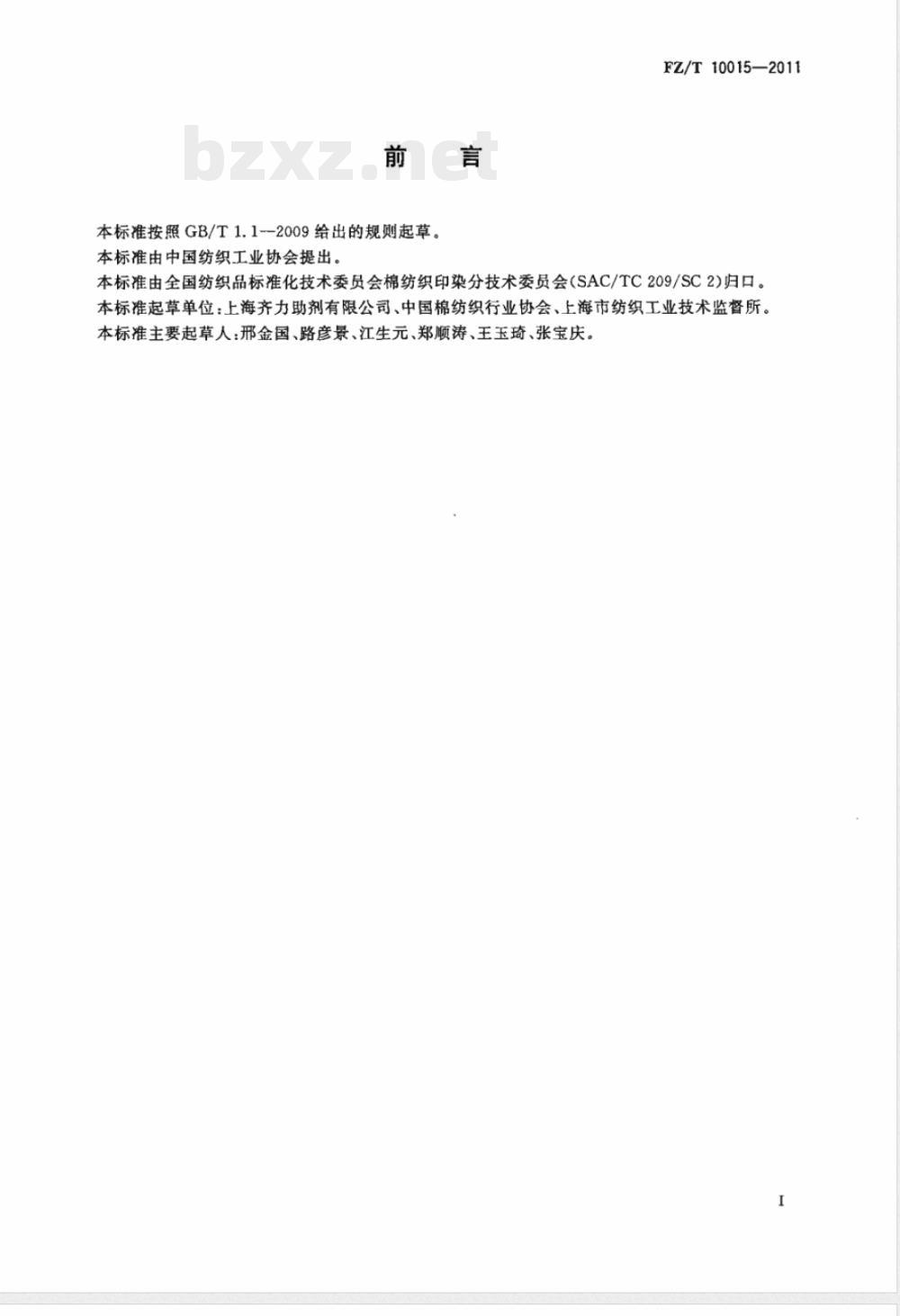

中华人民共和国纺织行业标准 FZ/T 10015—2011 纺织上浆用聚丙烯酸类浆料试验方法 玻璃化温度测定（差示扫描量热法 DSC） Testing method for polyacrylic sizes used in textile warp sizing—Determination of glass transition temperature—Differential scanning calorimetry (DSC) 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。 本标准起草单位：上海齐力助剂有限公司、中国棉纺织行业协会、上海市纺织工业技术监督所。 本标准主要起草人：邢金国、路彦景、江生元、郑顺涛、王玉琦、张宝庆。 1 范围 本标准规定了纺织上浆用聚丙烯酸类浆料玻璃化温度测定的试验方法。 本标准适用于纺织上浆用聚丙烯酸类浆料玻璃化温度的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 19466.2—2004 塑料 差示扫描量热法（DSC）第2部分：玻璃化转变温度的测定 3 原理 采用差示扫描量热法（DSC）对试样进行测试，通过得到的热分析曲线确定玻璃化转变温度，并以摄氏温度（℃）表示。 4 设备和用具 4.1 电热恒温烘箱：105℃±2℃。 4.2 天平：分度值0.0001g。 4.3 玻璃干燥器：使用变色硅胶作干燥剂。 4.4 DSC差示扫描量热仪。 5 试样准备 5.1 固体制样：设定烘箱105℃，取1g～2g试样烘干至恒重（两次质量偏差≤±0.0003g），冷却后置于干燥器待测。 5.2 液体制样：取4g～8g试样铺于聚四氟乙烯薄膜上自然晾干成膜，再于105℃烘箱中烘干至恒重，冷却后待测。 6 操作程序 打开DSC差示扫描量热仪，按GB/T 19466.2—2004第9章规定进行操作。 7 结果计算 按GB/T 19466.2—2004第10章确定玻璃化转变温度。 8 试验报告 试验报告应包括：标准编号（FZ/T 10015—2011）、试样信息（产品代号、批号、生产日期等）、测定结果、异常情况说明、试验日期及试验人员等。
