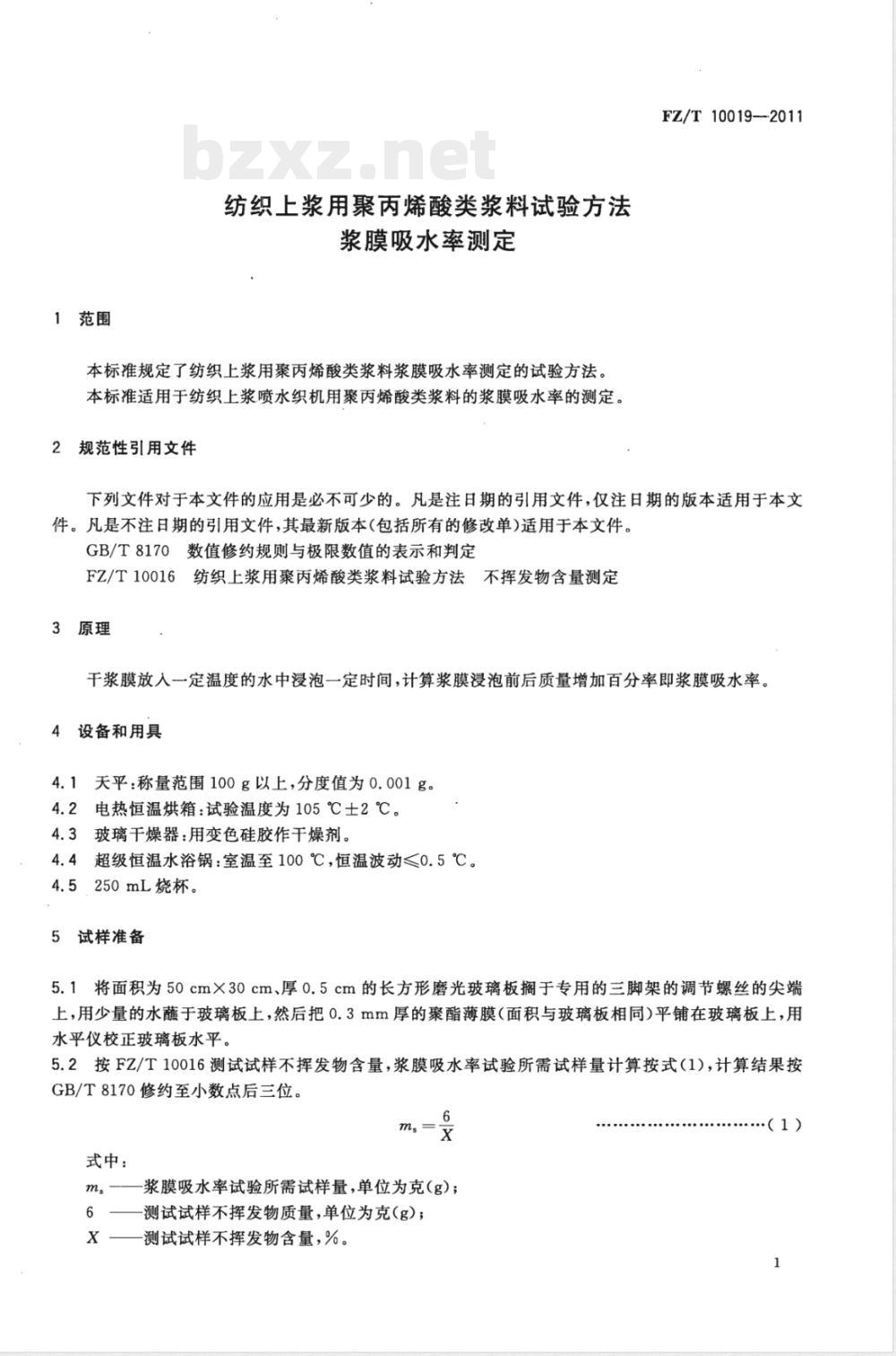

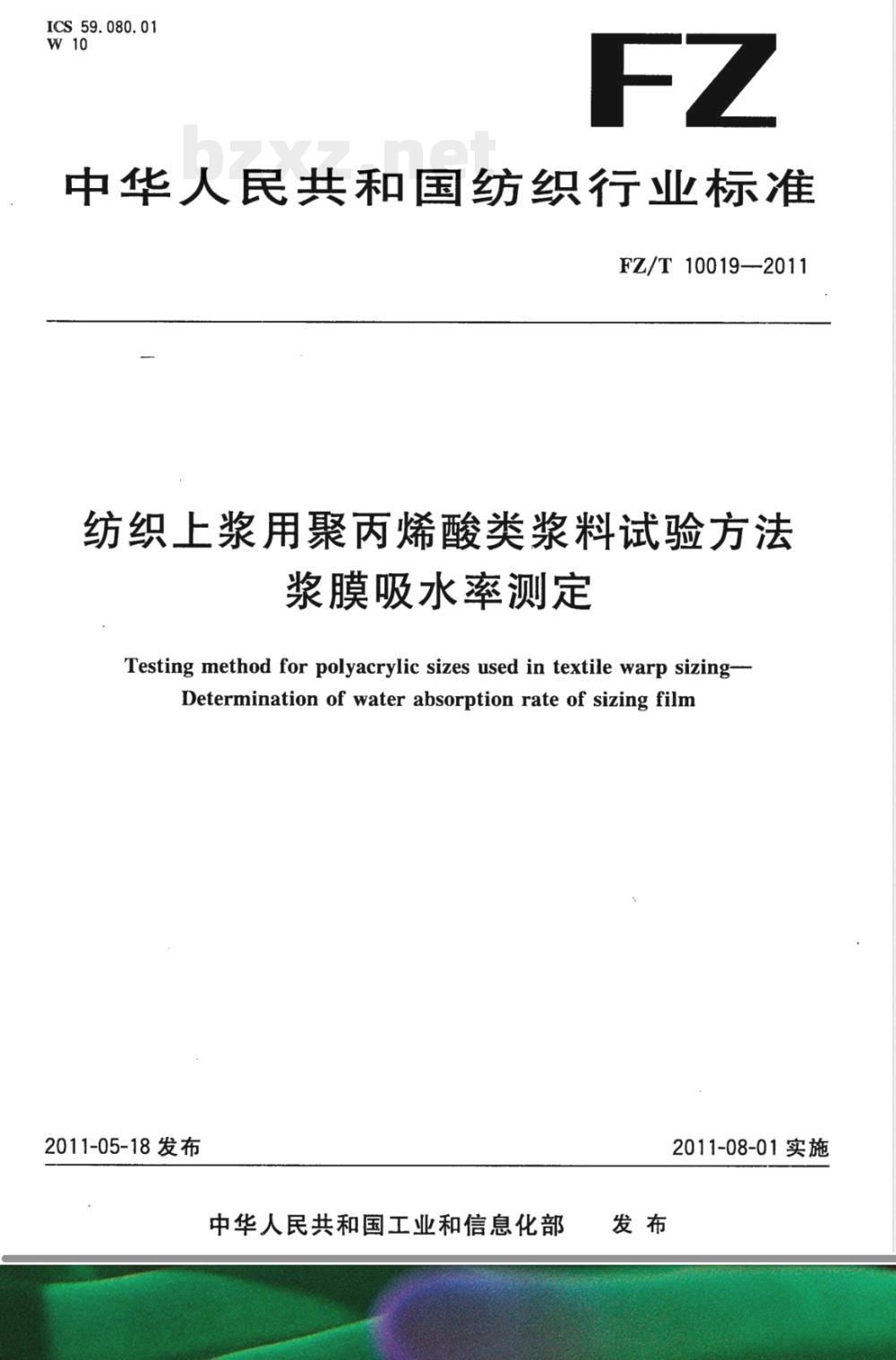

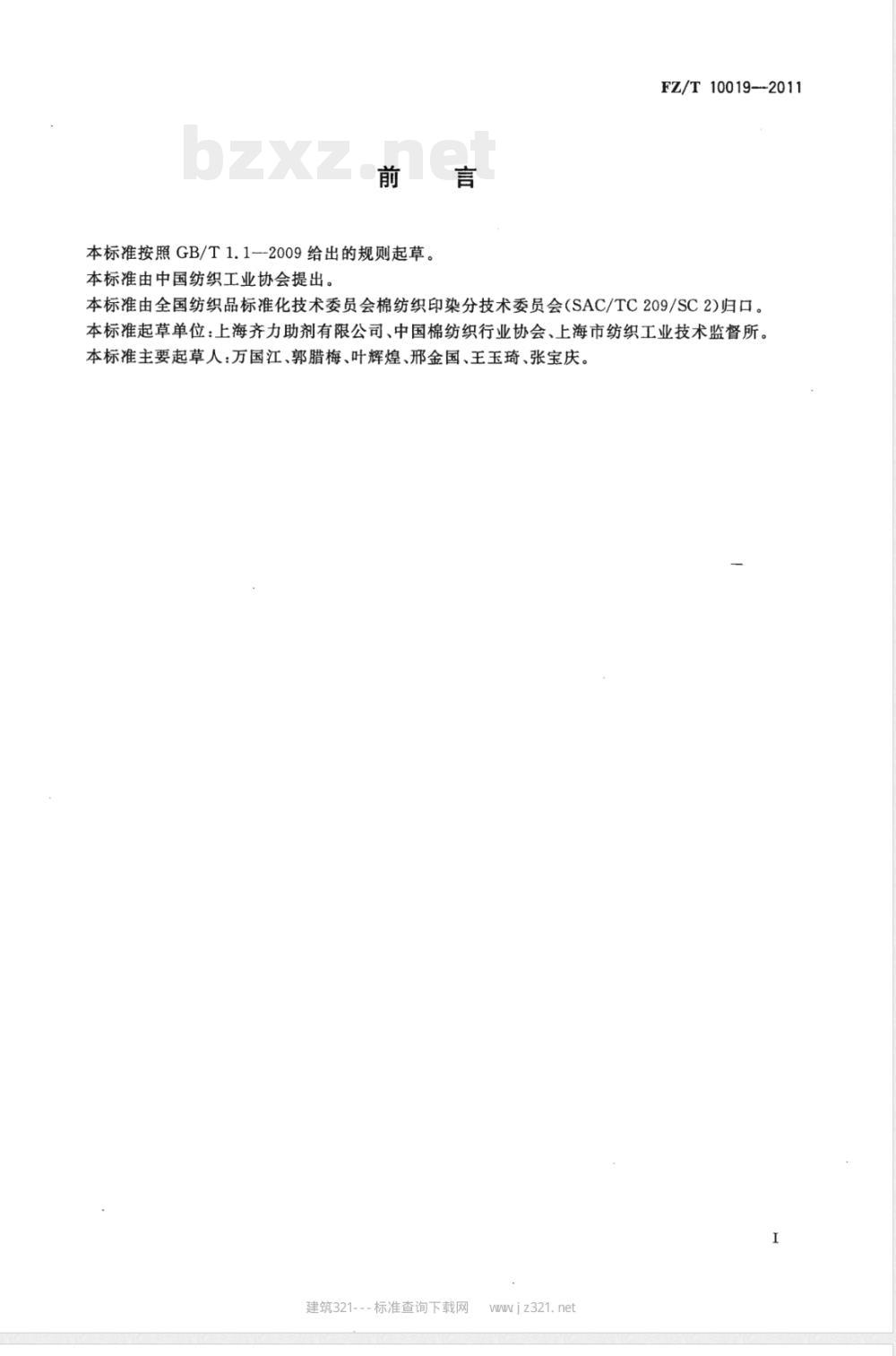

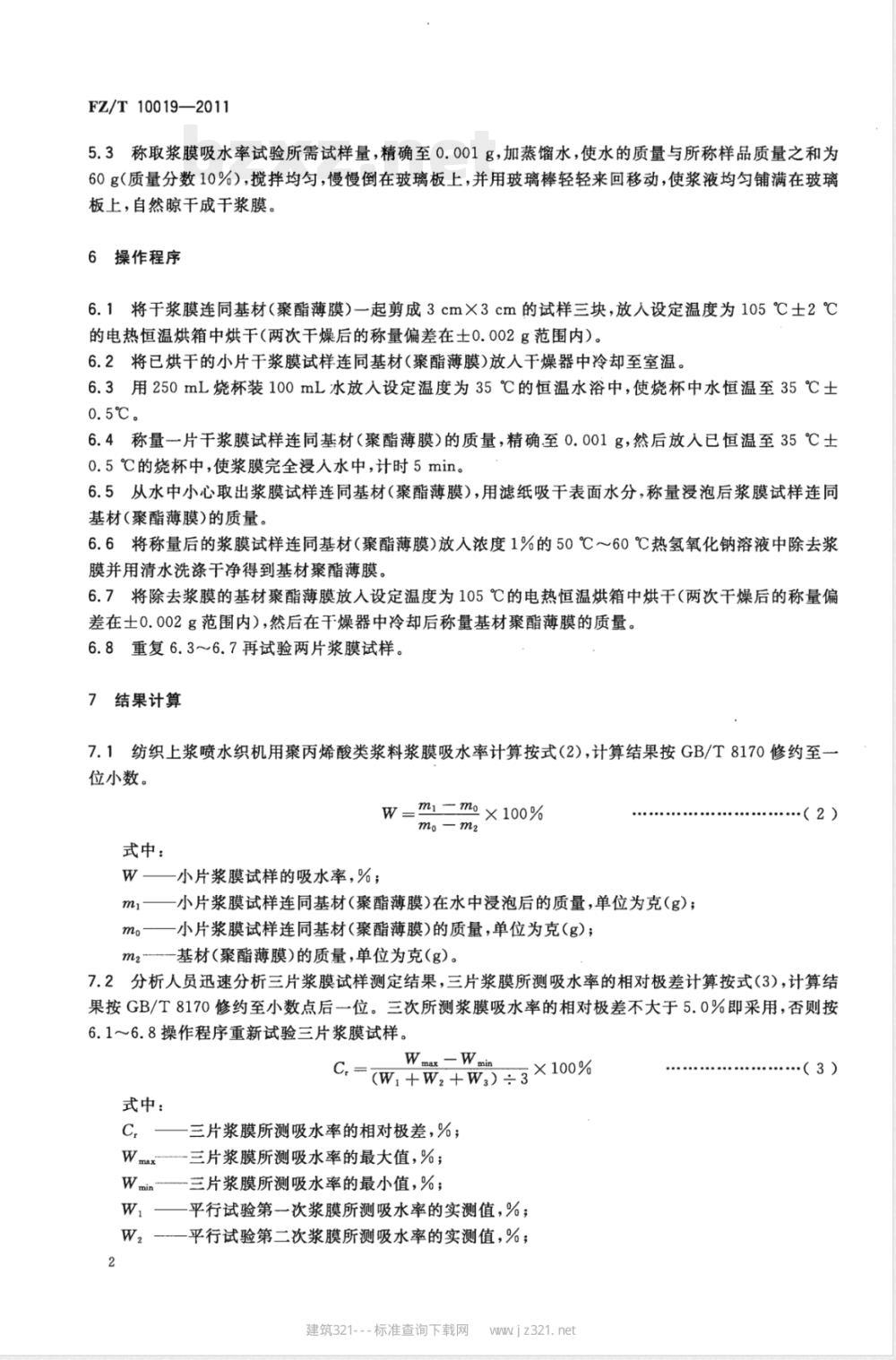

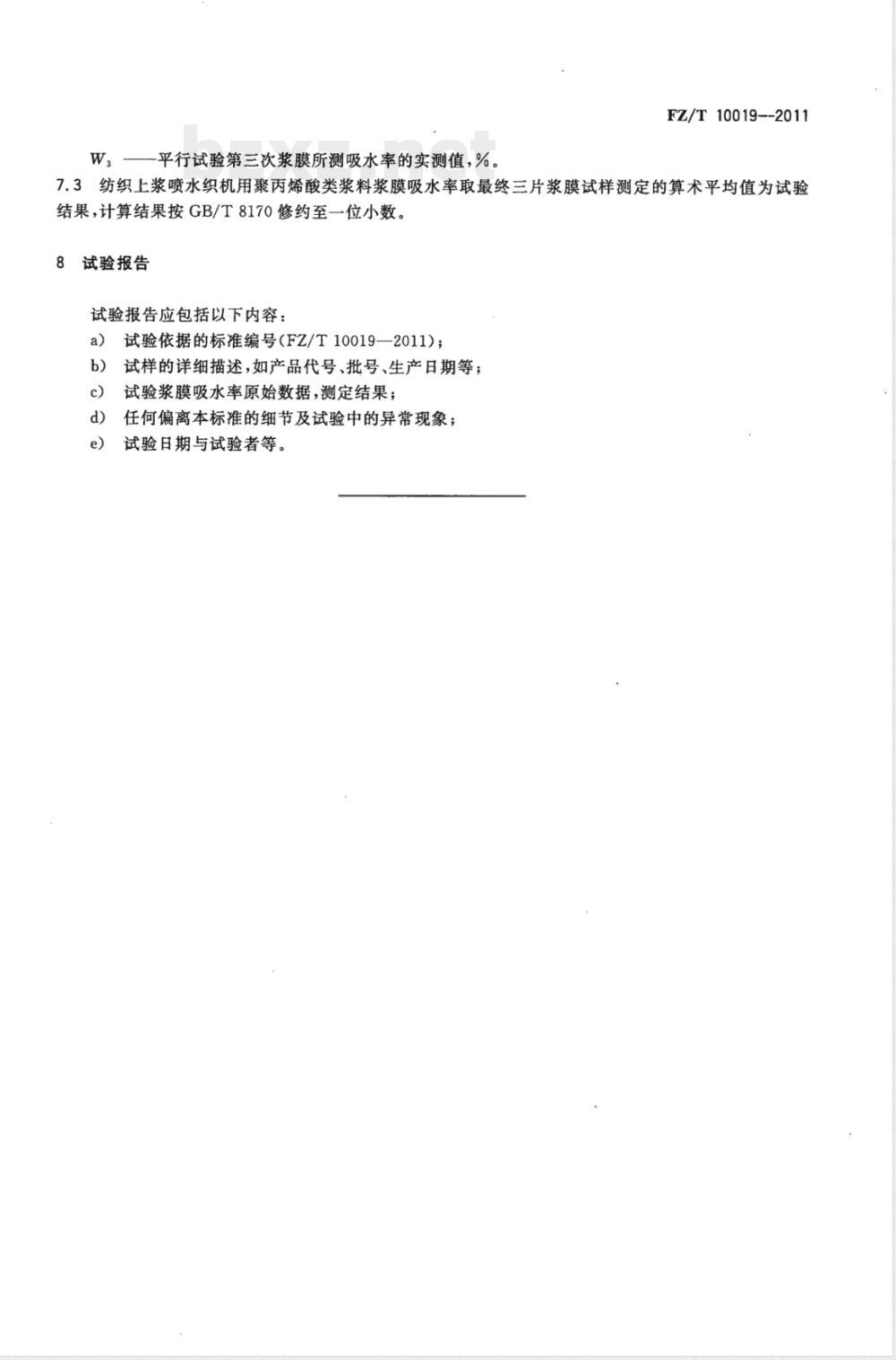

FZ/T 10019—2011 纺织上浆用聚丙烯酸类浆料试验方法 浆膜吸水率测定 Testing method for polyacrylic sizes used in textile warp sizing—Determination of water absorption rate of sizing film ICS 59.080.01 W10 Fz 中华人民共和国纺织行业标准 2011-05-18发布 中华人民共和国工业和信息化部发布 2011-08-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。 本标准起草单位：上海齐力助剂有限公司、中国棉纺织行业协会、上海市纺织工业技术监督所。 本标准主要起草人：万国江、郭腊梅、叶辉煌、邢金国、王玉琦、张宝庆。 1 范围 本标准规定了纺织上浆用聚丙烯酸类浆料浆膜吸水率测定的试验方法。 本标准适用于纺织上浆喷水织机用聚丙烯酸类浆料的浆膜吸水率测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 8170 数值修约规则与极限数值的表示和判定 FZ/T 10016 纺织上浆用聚丙烯酸类浆料试验方法 不挥发物含量测定 3 原理 将干浆膜放入一定温度的水中浸泡一定时间，通过计算浆膜浸泡前后质量增加百分率来表示浆膜吸水率。 4 设备和用具 4.1 天平：称量范围100g以上，分度值0.001g。 4.2 电热恒温烘箱：105℃±2℃。 4.3 玻璃干燥器：以变色硅胶为干燥剂。 4.4 超级恒温水浴锅：室温至100℃，恒温波动≤0.5℃。 4.5 250mL烧杯。 5 试样准备 5.1 将50cm×30cm、厚0.5cm的磨光玻璃板置于三脚架调节螺丝尖端，用水润湿后铺上同尺寸0.3mm厚聚酯薄膜，并用水平仪校正。 5.2 按FZ/T 10016测定不挥发物含量，浆膜试验用试样量按公式计算，并按GB/T 8170修约至小数点后三位。 5.3 称取试样并加蒸馏水至总质量60g（质量分数10%），搅拌均匀后倒于玻璃板上均匀铺展，自然晾干形成干浆膜。 6 操作程序 6.1 将干浆膜连同基材剪成3cm×3cm试样三块，在105℃±2℃烘箱中干燥至恒重（两次称量偏差≤±0.002g）。 6.2 冷却至室温后置于干燥器中保存。 6.3 将100mL水置于35℃±0.5℃恒温水浴中。 6.4 称取干试样质量后浸入恒温水中，计时5min。 6.5 取出试样并吸干表面水分后称量浸泡后质量。 6.6 将试样置于1%氢氧化钠溶液（50℃～60℃）中去除浆膜，洗净得到基材聚酯薄膜。 6.7 将基材烘干并冷却后称量。 6.8 重复测定三次。 7 结果计算 7.1 浆膜吸水率按公式计算，并按GB/T 8170修约至一位小数。 W = [(m1 - m0) / (m0 - m2)] × 100% 式中： W——小片浆膜试样吸水率（%）； m1——浸泡后质量（g）； m0——浸泡前试样质量（g）； m2——基材质量（g）。 7.2 三次试验结果取平均值作为最终结果。
