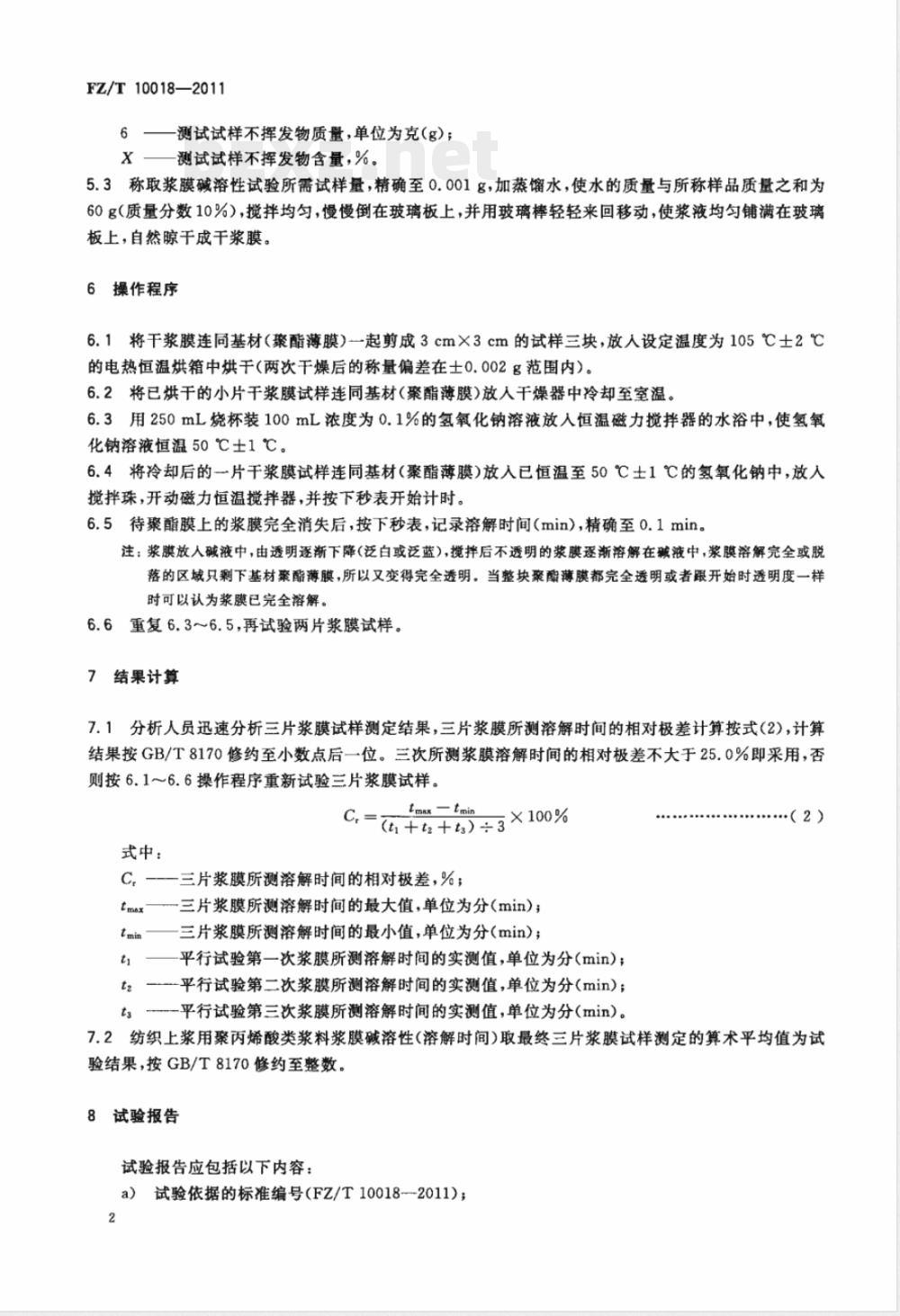

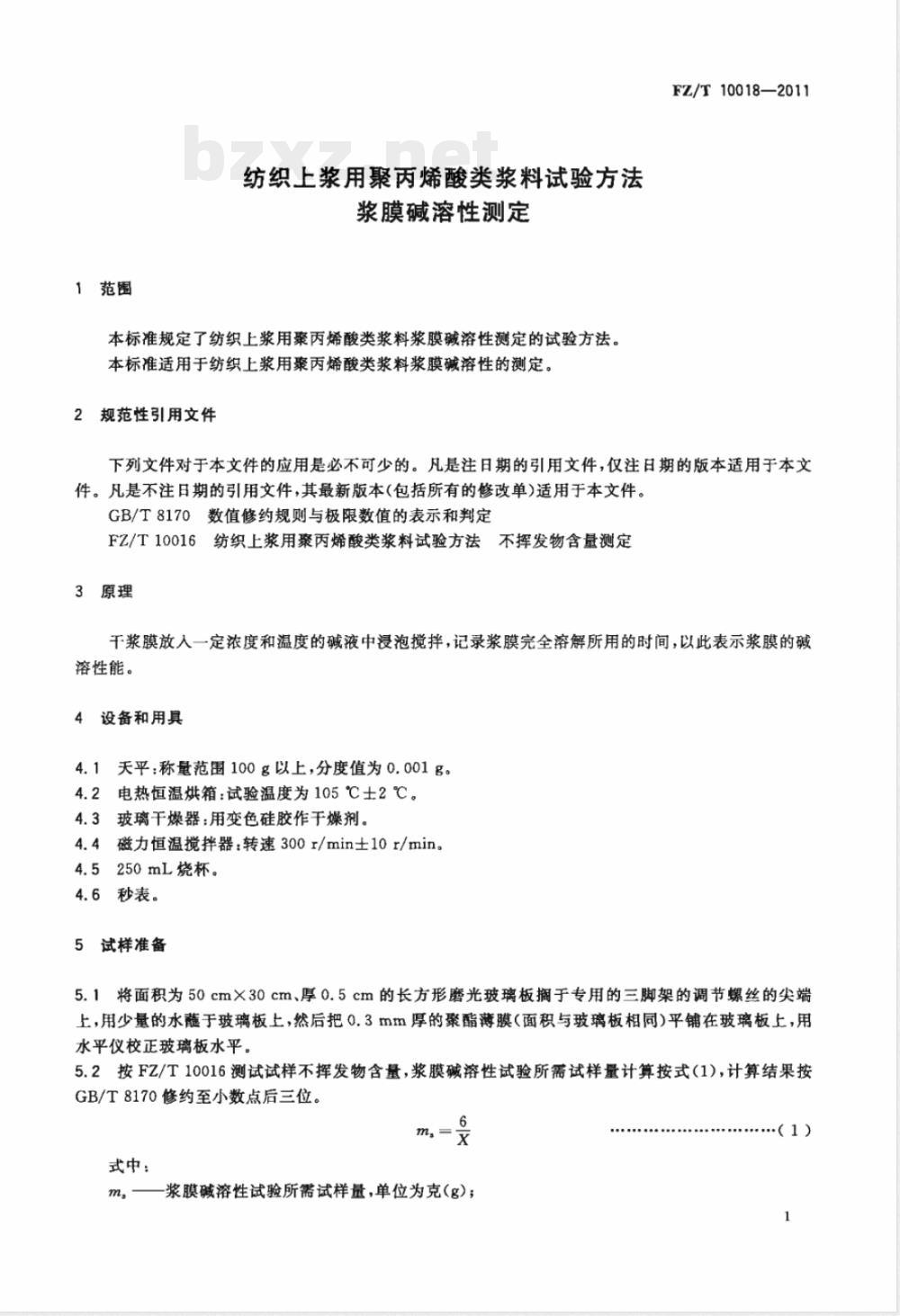

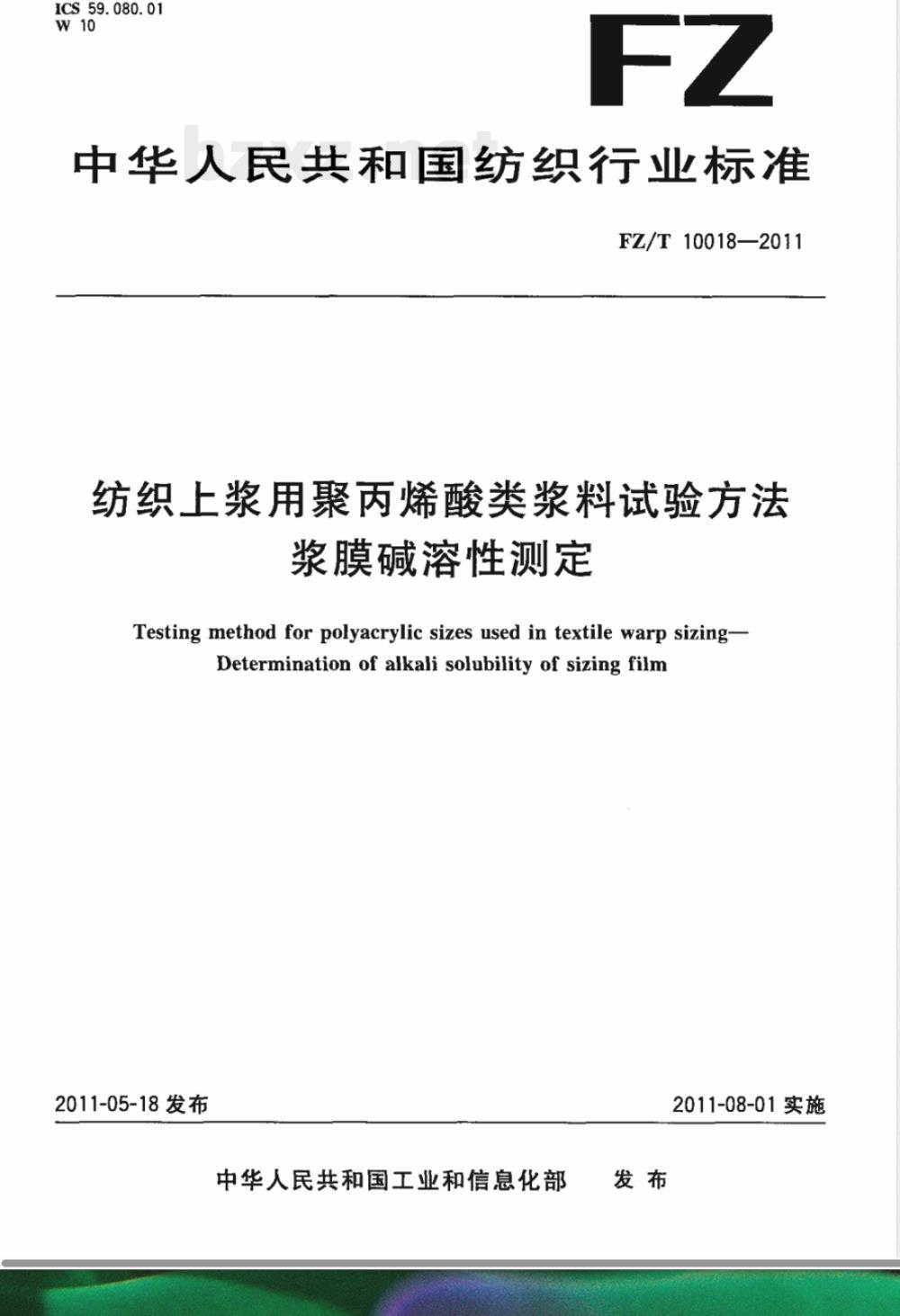

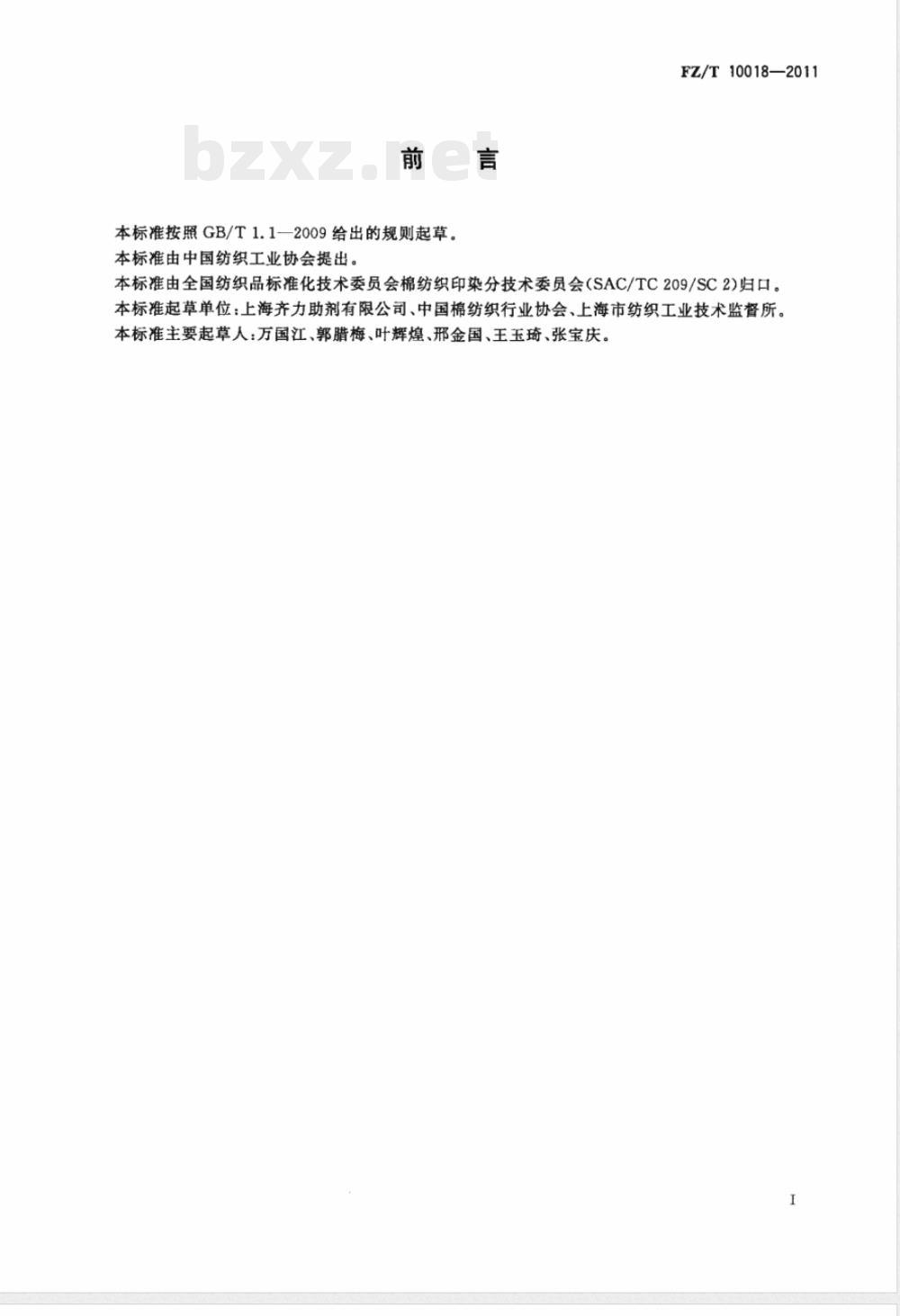

FZ/T 10018—2011 纺织上浆用聚丙烯酸类浆料试验方法 浆膜碱溶性测定 Testing method for polyacrylic sizes used in textile warp sizing—Determination of alkali solubility of sizing film ICS 59.080.01 W10 Fz 中华人民共和国纺织行业标准 2011-05-18发布 中华人民共和国工业和信息化部发布 2011-08-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。 本标准起草单位：上海齐力助剂有限公司、中国棉纺织行业协会、上海市纺织工业技术监督所。 本标准主要起草人：万国江、郭腊梅、叶辉煌、邢金国、王玉琦、张宝庆。 1 范围 本标准规定了纺织上浆用聚丙烯酸类浆料浆膜碱溶性测定的试验方法。 本标准适用于纺织上浆用聚丙烯酸类浆料浆膜碱溶性的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 8170 数值修约规则与极限数值的表示和判定 FZ/T 10016 纺织上浆用聚丙烯酸类浆料试验方法 不挥发物含量测定 3 原理 将干浆膜放入一定浓度和温度的碱液中浸泡并搅拌，记录浆膜完全溶解所需时间，以此表示浆膜的碱溶性能。 4 设备和用具 4.1 天平：称量范围100g以上，分度值0.001g。 4.2 电热恒温烘箱：105℃±2℃。 4.3 玻璃干燥器：以变色硅胶为干燥剂。 4.4 磁力恒温搅拌器：转速300 r/min±10 r/min。 4.5 250mL烧杯。 4.6 秒表。 5 试样准备 5.1 将50cm×30cm、厚0.5cm的磨光玻璃板置于三脚架上，用水润湿后铺设0.3mm厚聚酯薄膜，并用水平仪校正水平。 5.2 按FZ/T 10016测定不挥发物含量，浆膜碱溶性试验所需试样量按公式计算，并按GB/T 8170修约至小数点后三位。 5.3 称取试样并加蒸馏水，使总质量为60g（质量分数10%），搅拌均匀后倒于玻璃板上均匀铺展，自然晾干形成干浆膜。 6 操作程序 6.1 将干浆膜连同基材剪成3cm×3cm试样三块，在105℃±2℃烘箱中干燥至恒重（两次称量偏差≤±0.002g）。 6.2 冷却至室温后置于干燥器中保存。 6.3 配制100mL浓度0.1%的氢氧化钠溶液，在50℃±1℃恒温水浴中保持恒温。 6.4 将试样放入氢氧化钠溶液中，加入搅拌珠，启动磁力搅拌器并开始计时。 6.5 当浆膜完全消失时停止计时，记录溶解时间（min），精确至0.1min。 注：浆膜由透明逐渐变为不透明并最终完全溶解，当仅剩聚酯基膜且恢复透明时视为完全溶解。 6.6 重复上述步骤进行三次平行试验。 7 结果计算 7.1 三次浆膜溶解时间的相对极差按公式计算，并按GB/T 8170修约至小数点后一位。当相对极差不大于25.0%时取有效结果，否则重新试验。 C1 = [(tmax - tmin) / ((t1 + t2 + t3)/3)] × 100% 式中： C1——三片浆膜溶解时间相对极差（%）； tmax——最大溶解时间（min）； tmin——最小溶解时间（min）； t1、t2、t3——三次平行试验溶解时间（min）。
