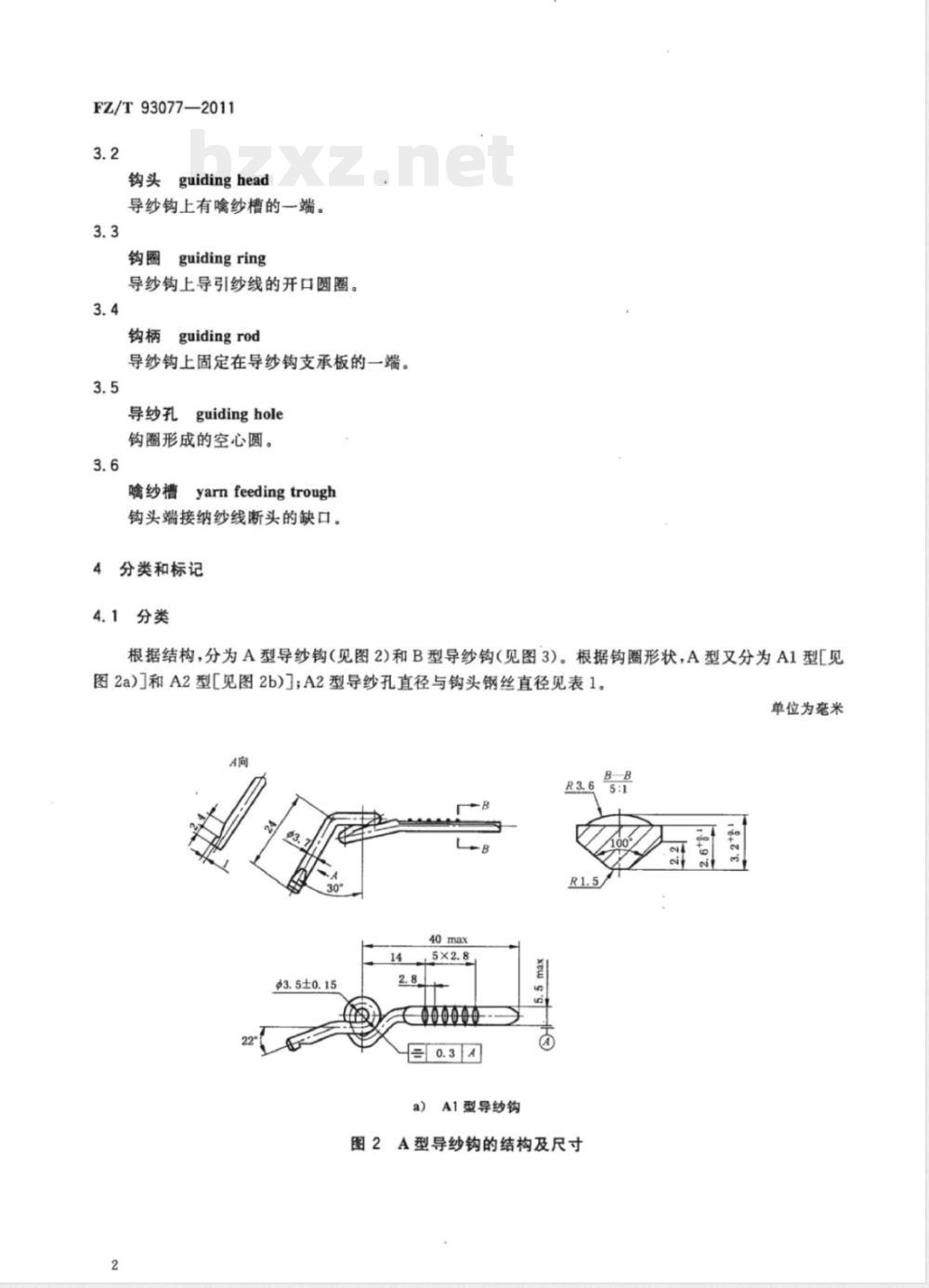

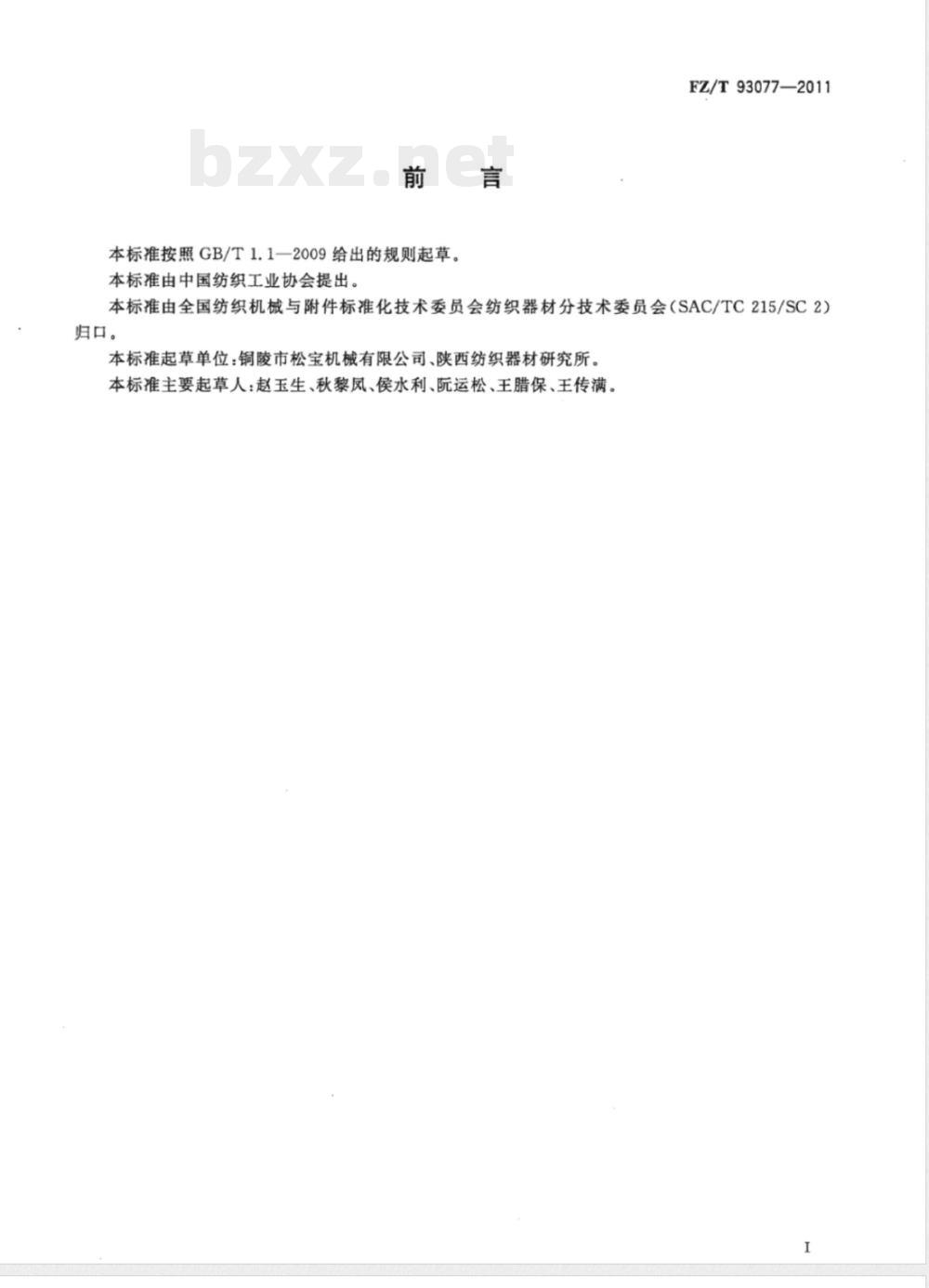

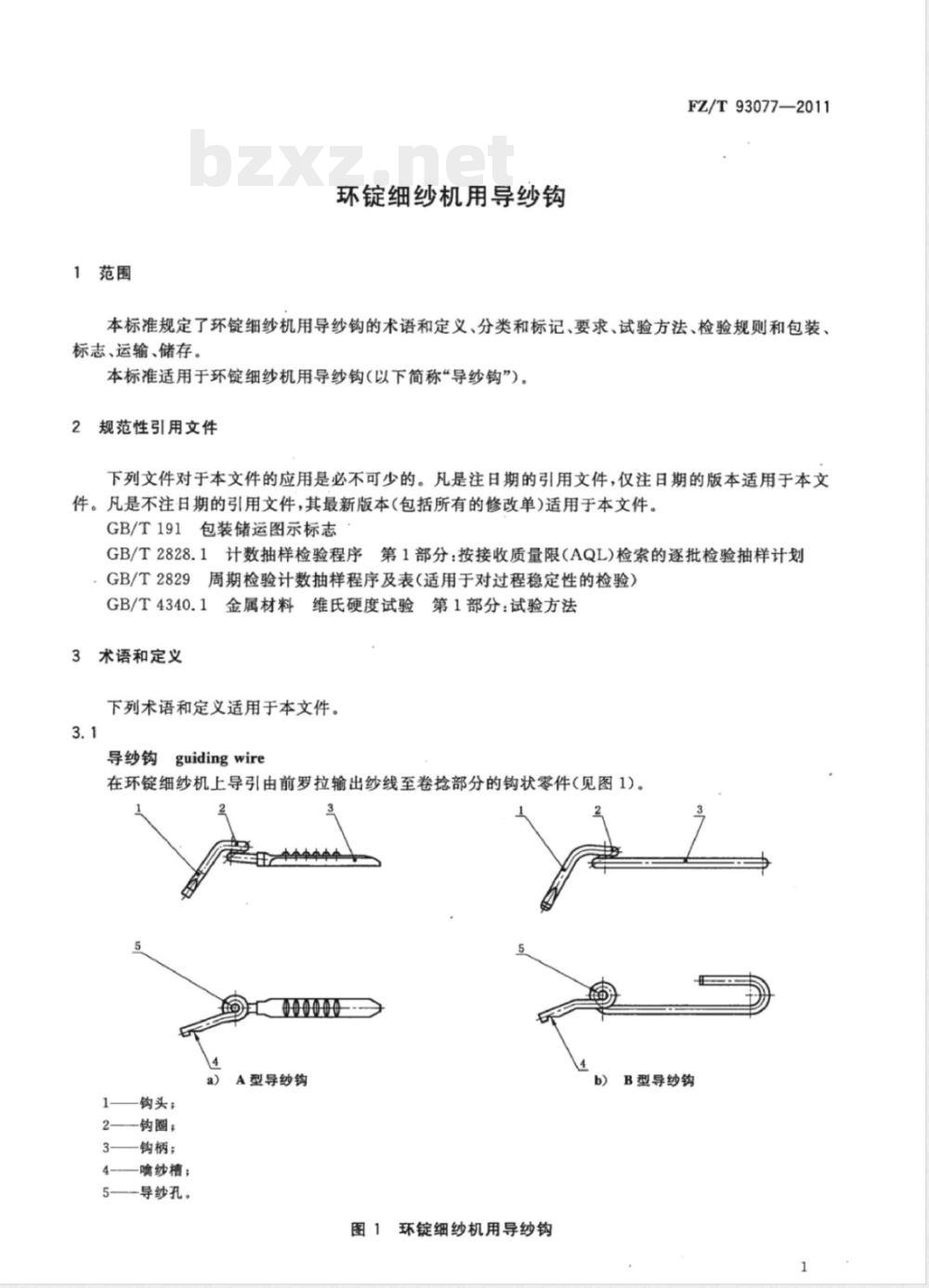

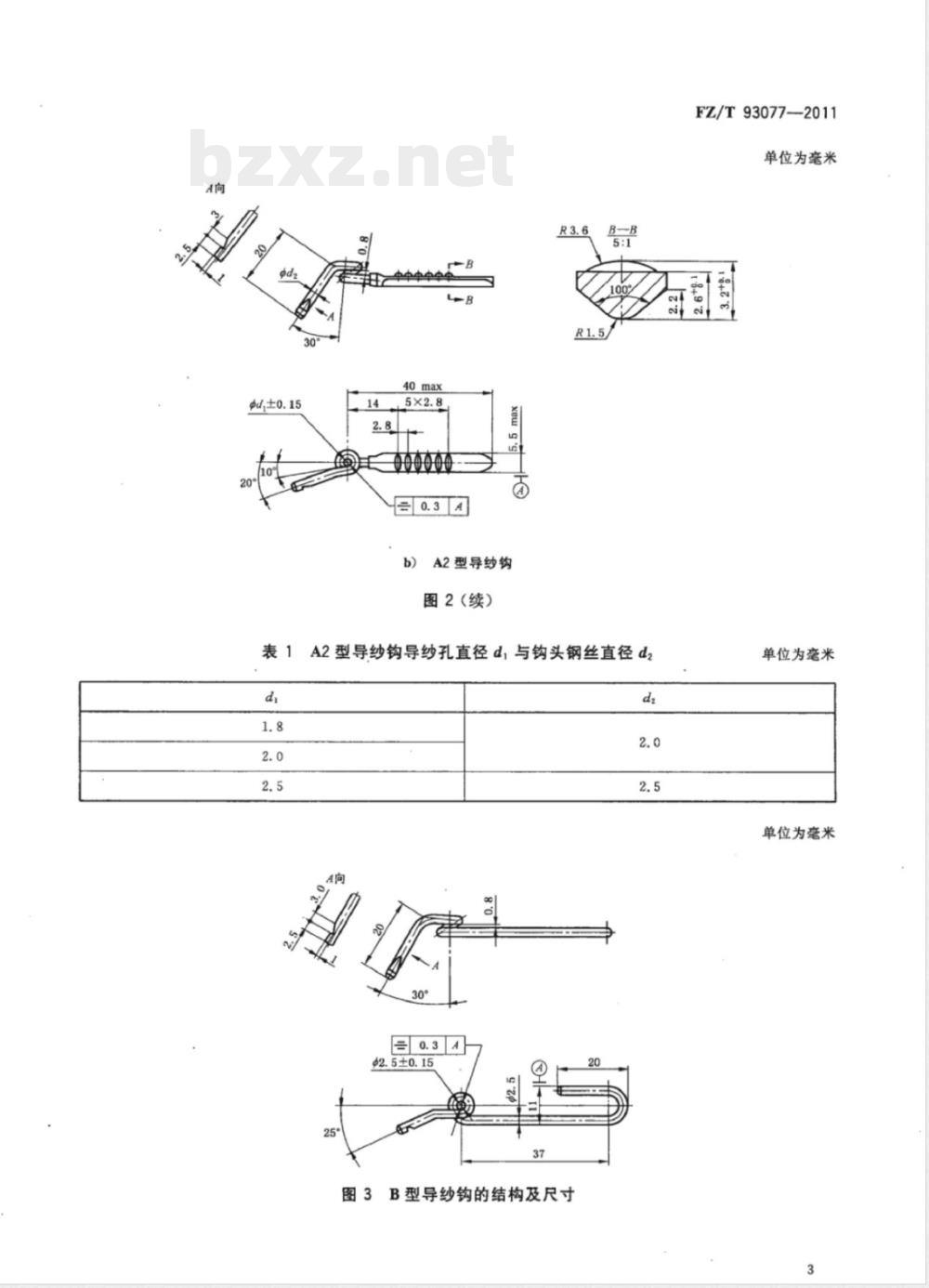

ICS 59.120 W91 FZ 中华人民共和国纺织行业标准 FZ/T 93077—2011 环锭细纱机用导纱钩 Guiding wire for ring spinning frame 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 本标准起草单位：铜陵市松宝机械有限公司、陕西纺织器材研究所。 本标准主要起草人：赵玉生、秋黎凤、侯水利、阮运松、王腊保、王传满。 1 范围 本标准规定了环锭细纱机用导纱钩的术语和定义、分类和标记、要求、试验方法、检验规则以及包装、标志、运输和储存。 本标准适用于环锭细纱机用导纱钩（以下简称“导纱钩”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 导纱钩（guiding wire） 在环锭细纱机上导引由前罗拉输出纱线至卷捻部分的钩状零件。 3.2 钩头（guiding head） 导纱钩上具有喂纱槽的一端。 3.3 钩圈（guiding ring） 导纱钩上导引纱线的开口圆圈。 3.4 钩柄（guiding rod） 导纱钩上固定在导纱钩支承板的一端。 3.5 导纱孔（guiding hole） 钩圈形成的空心圆。 3.6 喂纱槽（yarn feeding trough） 钩头端接纳纱线断头的缺口。 4 分类和标记 4.1 分类 导纱钩按结构分为A型和B型（见图示）。A型又分为A1型和A2型。 A2型导纱钩的导纱孔直径与钩头钢丝直径见表1。 表1 A2型导纱钩主要尺寸（单位：mm） 导纱孔直径d：1.8、2.0、2.5 钩头钢丝直径d2：2.0、2.5 4.2 标记 导纱钩标记由产品名称、标准代号、分类代号、钩头钢丝直径及导纱孔直径组成。 示例：钩头钢丝直径2.5mm、导纱孔直径2.5mm的A2型导纱钩标记为：导纱钩 FZ/T 93077-A2-2525 5 要求 5.1 导纱钩结构及基本尺寸应符合图样及表1规定。 5.2 钩圈表面显微维氏硬度应不小于950 HV0.1。 5.3 钩圈表面粗糙度Ra值应不大于0.5 μm。 5.4 导纱钩表面应光滑，无划痕、无毛刺，具有耐锈蚀性。 6 试验方法 6.1 导纱孔直径用通止型塞规检验，其余尺寸用游标卡尺或千分尺测定。 6.2 对称度误差采用投影仪检测，放大倍数为20倍。 6.3 硬度试验按GB/T 4340.1规定执行。 6.4 表面粗糙度采用标准样块放大对比法检测。 6.5 外观质量用棉纤维擦拭，不应挂纤维。 6.6 耐锈蚀性试验：在10%氯化钠溶液雾化环境中72h，应无锈斑。 7 检验规则 7.1 总则 导纱钩应按相关质量检验规则进行检验，采用抽样检验方式进行质量控制。
