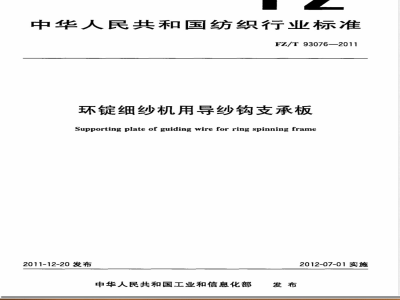

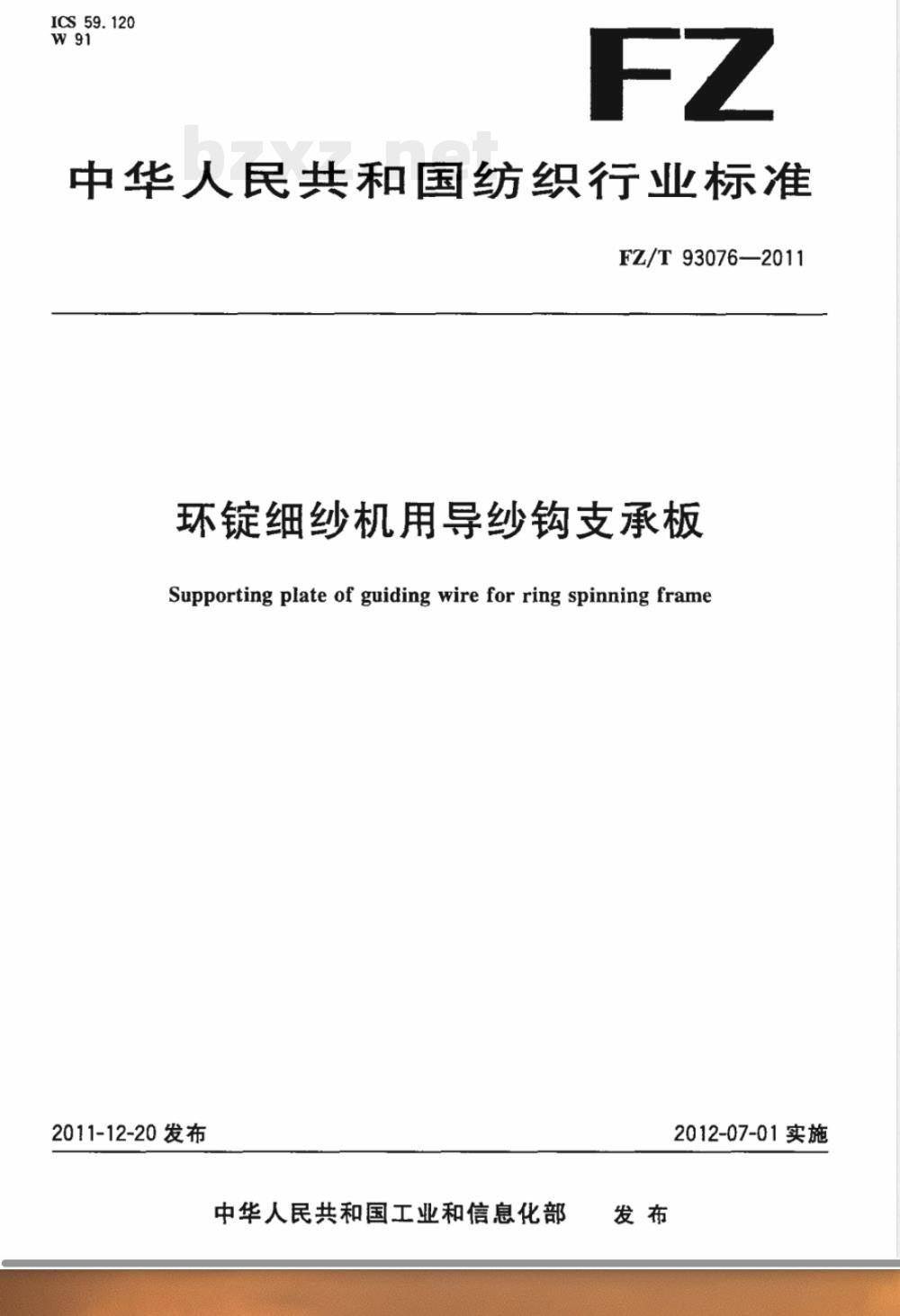

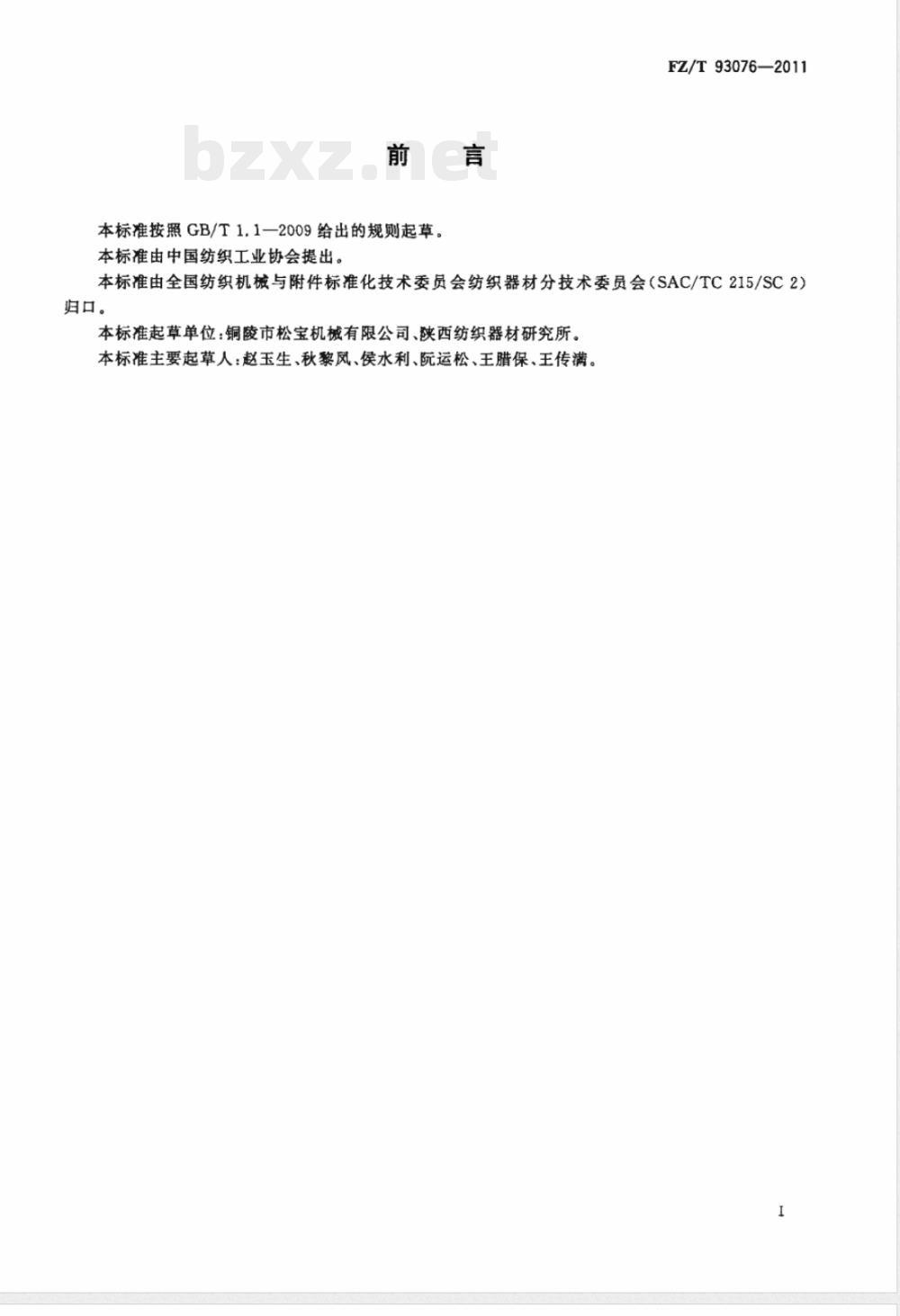

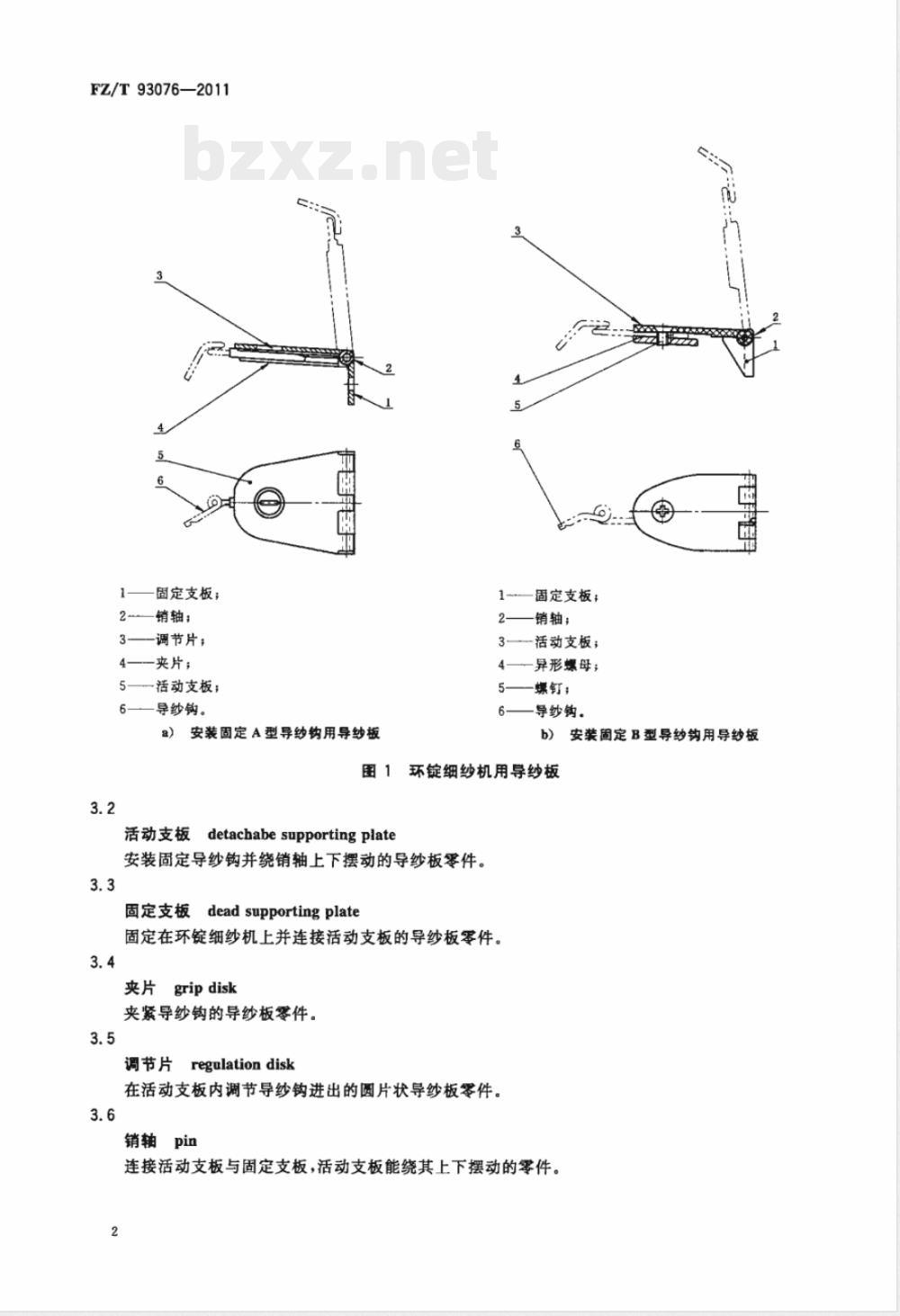

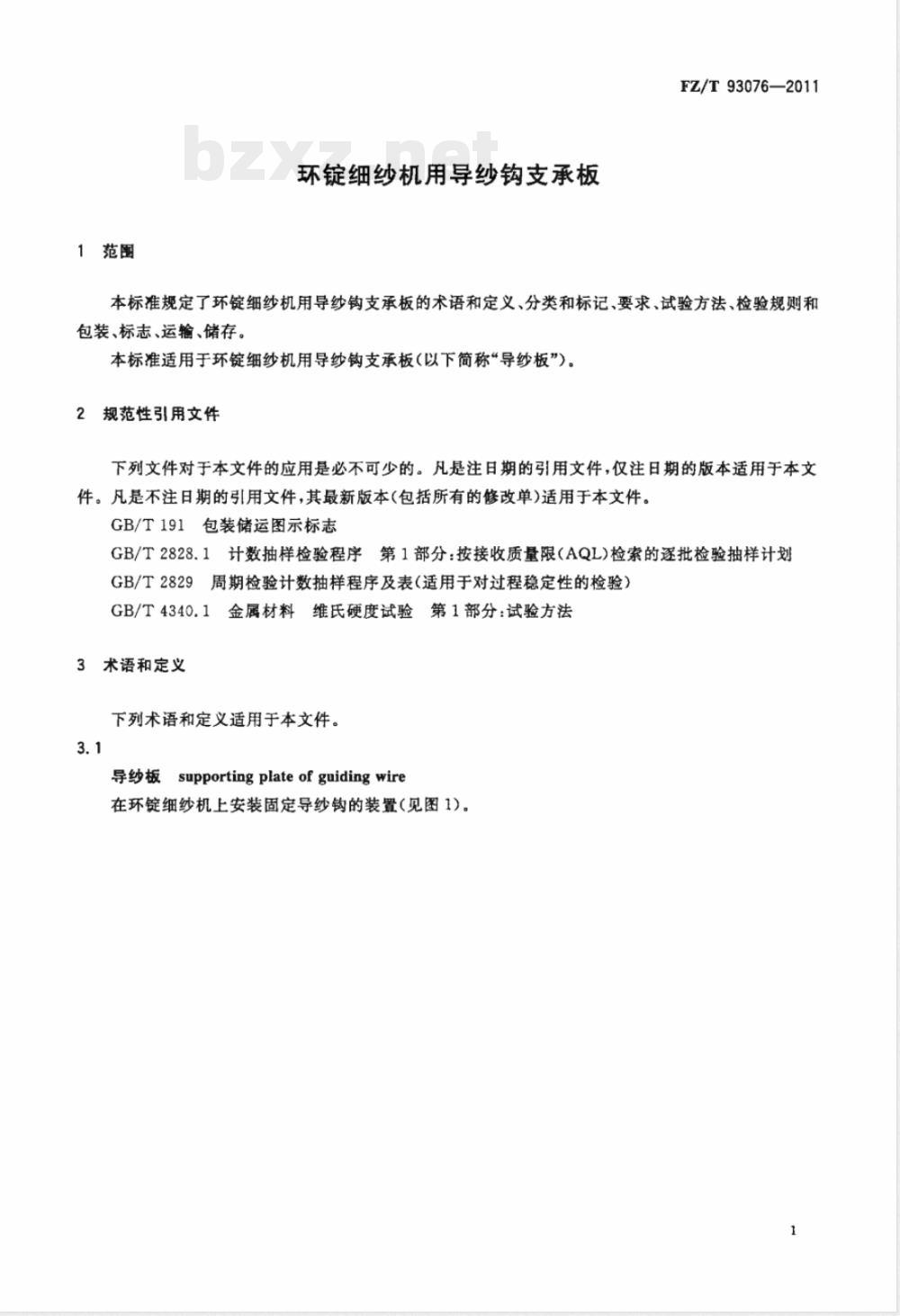

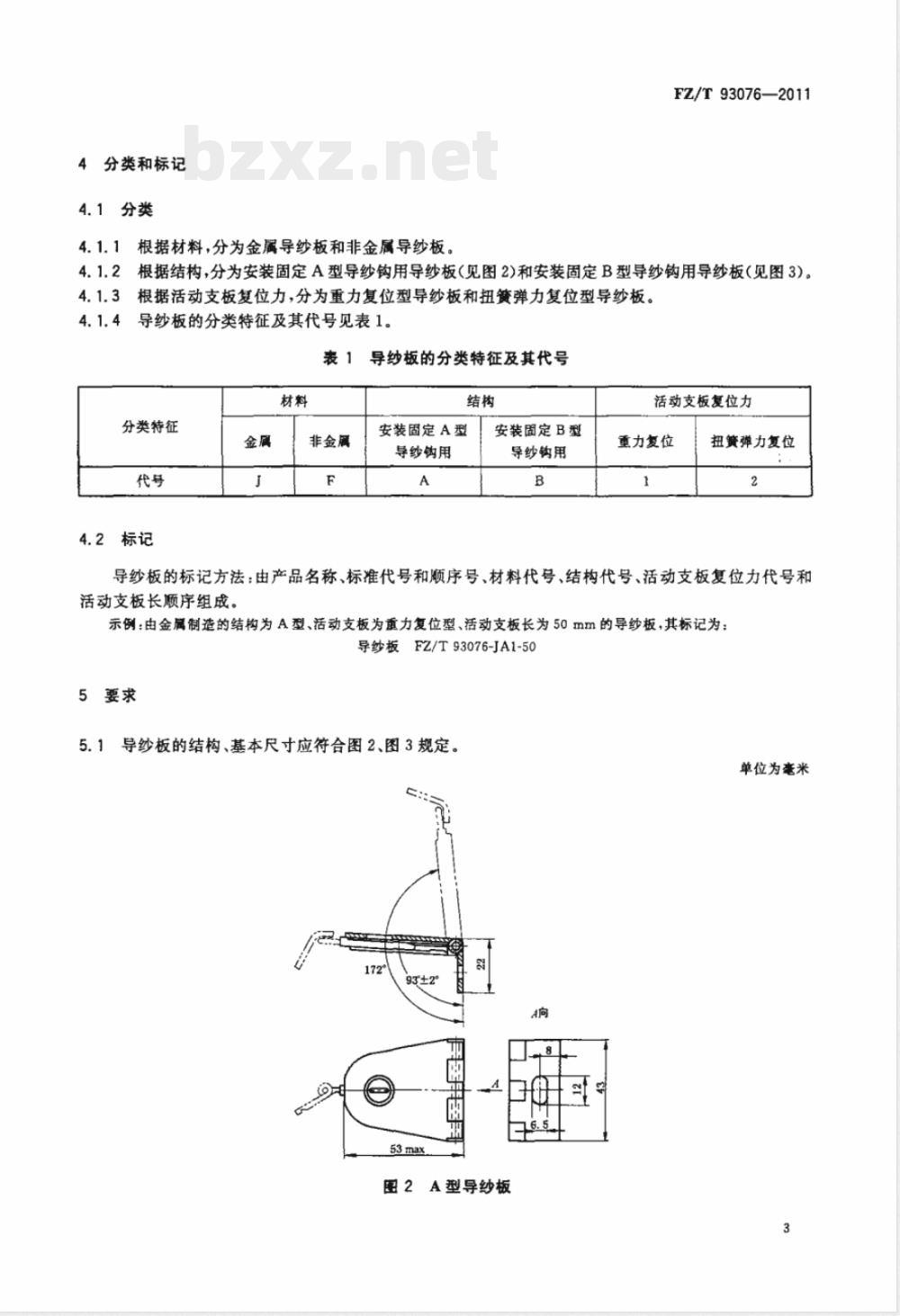

ICS 59.120 W91 FZ 中华人民共和国纺织行业标准 FZ/T 93076—2011 环锭细纱机用导纱钩支承板 Supporting plate of guiding wire for ring spinning frame 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 本标准起草单位：铜陵市松宝机械有限公司、陕西纺织器材研究所。 本标准主要起草人：赵玉生、秋黎凤、侯水利、阮运松、王腊保、王传满。 1 范围 本标准规定了环锭细纱机用导纱钩支承板的术语和定义、分类和标记、要求、试验方法、检验规则以及包装、标志、运输和储存。 本标准适用于环锭细纱机用导纱钩支承板（以下简称“导纱板”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 3 术语和定义 3.1 导纱钩支承板（supporting plate of guiding wire） 在环锭细纱机上安装固定导纱钩的装置。 3.2 导纱板 安装固定导纱钩并绕销轴上下摆动的导纱板零件。 3.3 固定支板 固定在环锭细纱机上并连接活动支板的导纱板零件。 3.4 夹片（grip disk） 夹紧导纱钩的导纱板零件。 3.5 调节片（regulation disk） 在活动支板内调节导纱钩进出的圆片状导纱板零件。 3.6 销轴（pin） 连接活动支板与固定支板，使活动支板能够绕其上下摆动的零件。 4 分类和标记 4.1 分类 根据材料分为金属导纱板和非金属导纱板；根据结构分为安装A型导纱钩用导纱板和安装B型导纱钩用导纱板；根据复位方式分为重力复位型和扭簧弹力复位型。 分类代号见表1：金属J、非金属F；结构A/B；复位方式1/2。 4.2 标记 导纱板标记由产品名称、标准代号、材料代号、结构代号、复位代号及活动支板长度组成。 示例：金属材料、A型结构、重力复位、活动支板长度50mm的导纱板标记为：导纱板 FZ/T 93076-JA1-50 5 要求 5.1 导纱板结构及基本尺寸应符合图2、图3规定。 5.2 夹片与调节片工作表面硬度应为400 HV0.1～500 HV0.1。 5.3 活动支板应摆动灵活，释放后应能自动复位。 5.4 导纱板应为黑色，色泽均匀，表面光滑无毛刺。 6 试验方法 6.1 基本尺寸采用游标卡尺测定。 6.2 硬度按GB/T 4340.1规定检测。 6.3 活动支板灵活性及复位性能采用手感和目测检查。 6.4 外观及色泽采用目测检验。 7 检验规则 7.1 总则 导纱板应进行型式检验和出厂检验。型式检验与出厂检验均由制造厂质量检验部门执行，用户可按标准规定进行验收。
