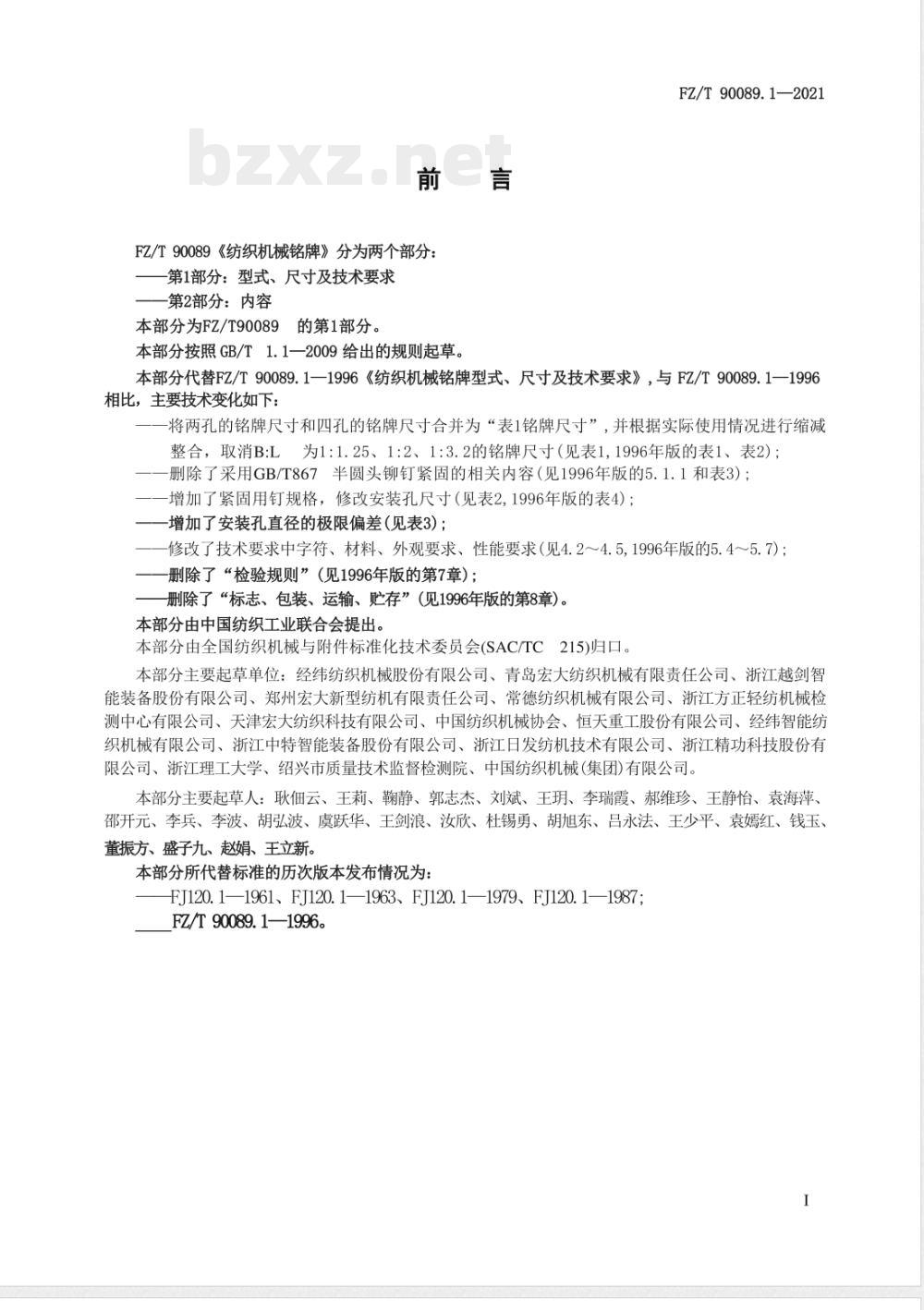

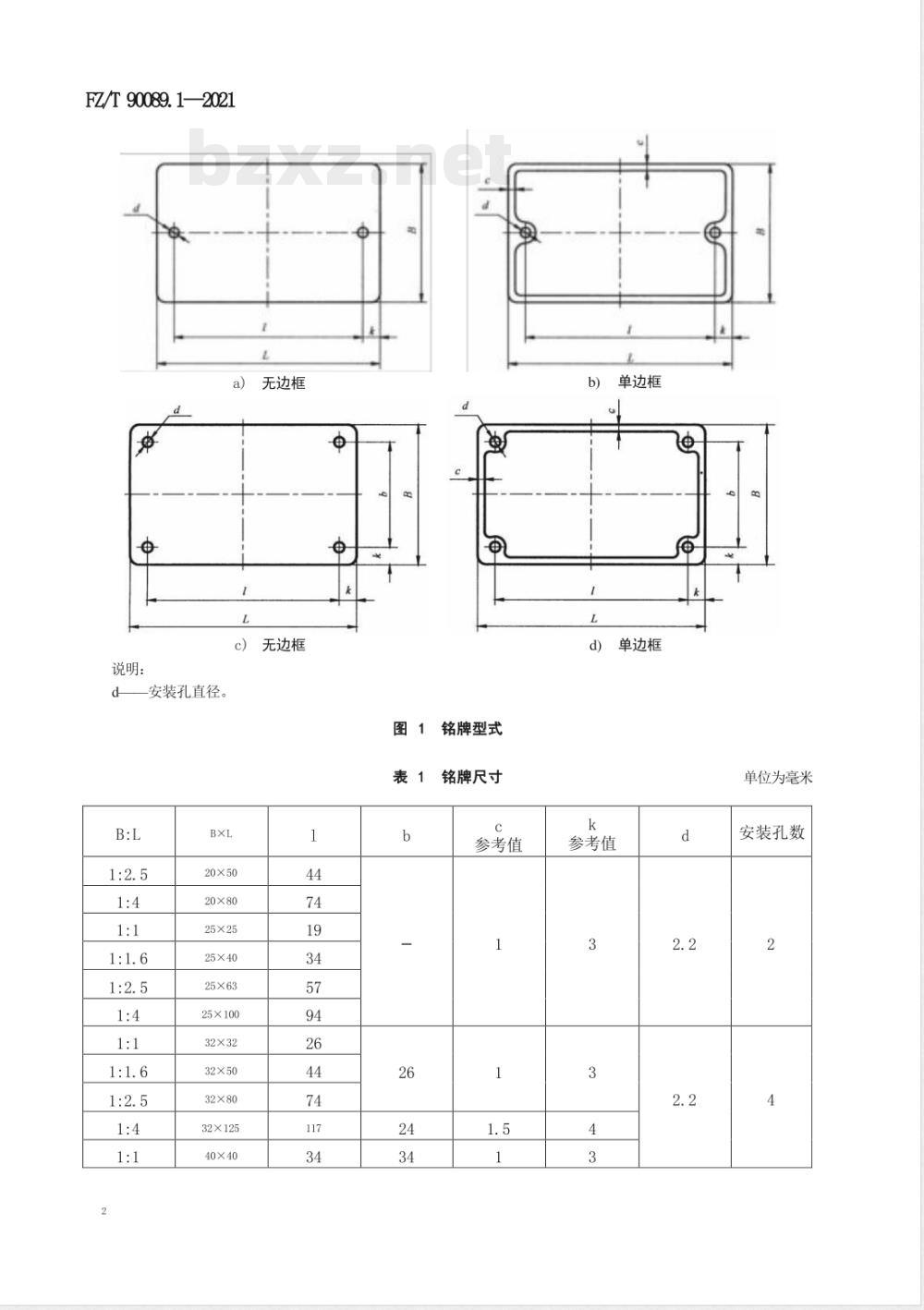

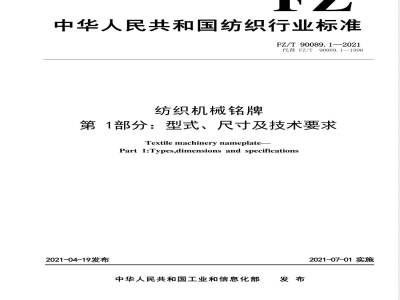

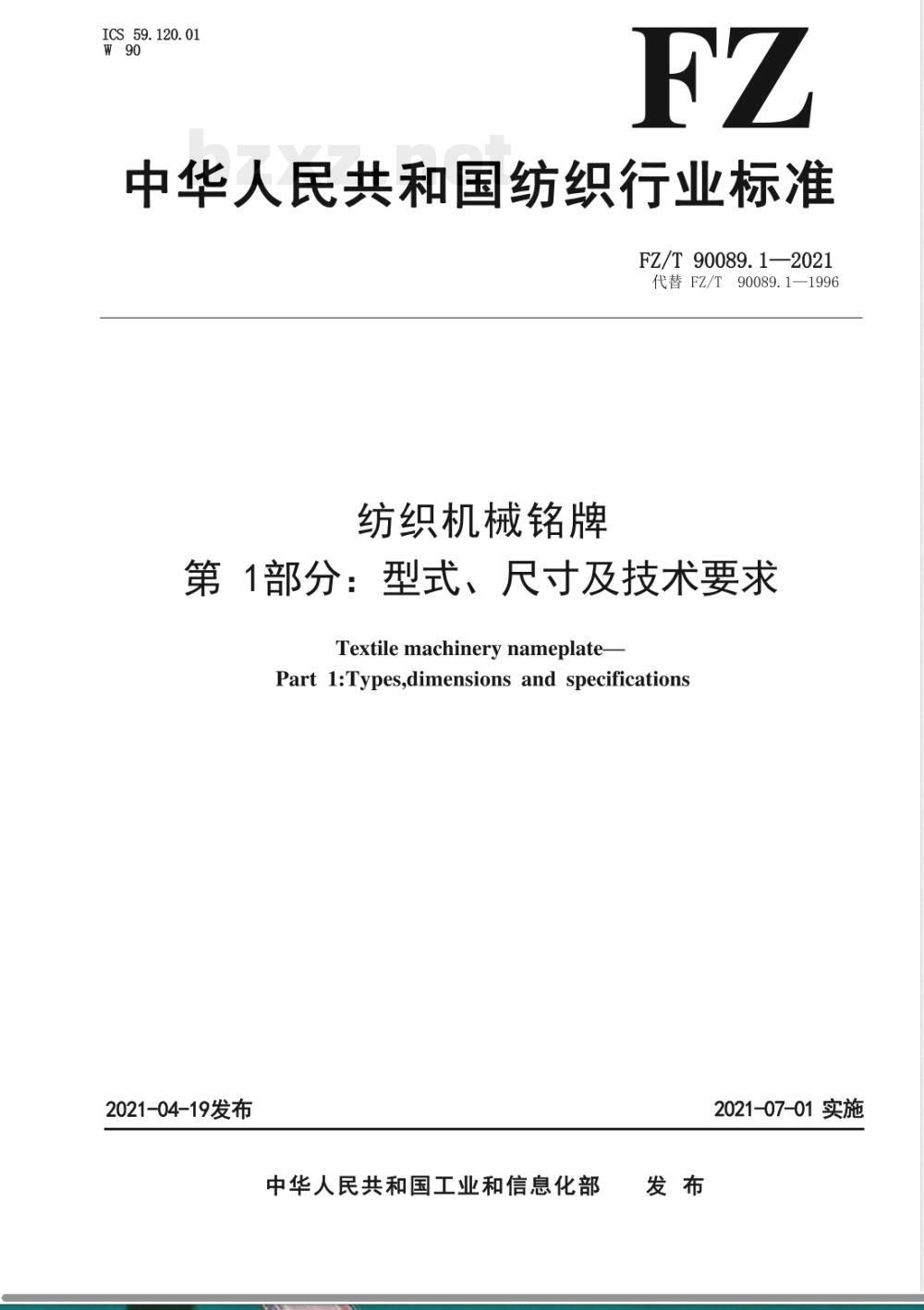

ICS 59.120.01 W90 FZ 中华人民共和国纺织行业标准 FZ/T 90089.1—2021 代替FZ/T 90089.1-1996 纺织机械铭牌 第1部分：型式、尺寸及技术要求 Textile machinery nameplate Part 1: Types, dimensions and specifications 2021-04-19发布 中华人民共和国工业和信息化部发布 2021-07-01实施 前言 FZ/T 90089《纺织机械铭牌》分为两个部分：第1部分为型式、尺寸及技术要求，第2部分为内容。 本部分为FZ/T 90089的第1部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替FZ/T 90089.1—1996《纺织机械铭牌型式、尺寸及技术要求》，与1996版相比，主要技术变化包括：将两孔与四孔铭牌尺寸合并为表1并优化尺寸范围，取消部分比例规格；删除采用GB/T 867半圆头铆钉紧固内容；增加紧固用钉规格并修改安装孔尺寸；增加安装孔直径极限偏差；修改字符、材料、外观及性能要求；删除检验规则以及标志、包装、运输与贮存内容。 本部分由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 主要起草单位包括经纬纺织机械股份有限公司、青岛宏大纺织机械有限责任公司等多家单位。 主要起草人包括耿佃云、王莉、郭志杰等。 1 范围 本部分规定了纺织机械铭牌的型式与尺寸、技术要求和检验方法。 本部分适用于纺织机械及附属设备、纺织仪器类以及电气、电机设备等产品的铭牌。 2 规范性引用文件 GB/T 730 纺织品色牢度试验 蓝色羊毛标样（1～7级）品质控制 GB/T 827 标牌铆钉 GB/T 1720 漆膜附着力测定法 GB 3100 国际单位制及其应用 GB/T 4957 非磁性基体金属上非导电覆盖层厚度测量（涡流法） GB/T 8427 纺织品色牢度试验 耐人造光色牢度：氙弧 3 型式与尺寸 3.1 型式 铭牌形状为矩形（含正方形），四角宜制成圆角，圆角半径应小于k值。 铭牌文字、符号及线条特征分为三种型式：凸型（凸出0.1mm～0.3mm）、凹型（凹入0.1mm～0.3mm）和平型（偏差小于0.1mm），可单独或组合使用。 3.2 尺寸 铭牌尺寸应符合表1规定，包含不同长宽比例（如1:1、1:1.6、1:2.5、1:4等）及对应B×L尺寸组合，如20×50、25×100、32×125、40×40等规格。 安装孔直径及相关尺寸按表中规定执行。
