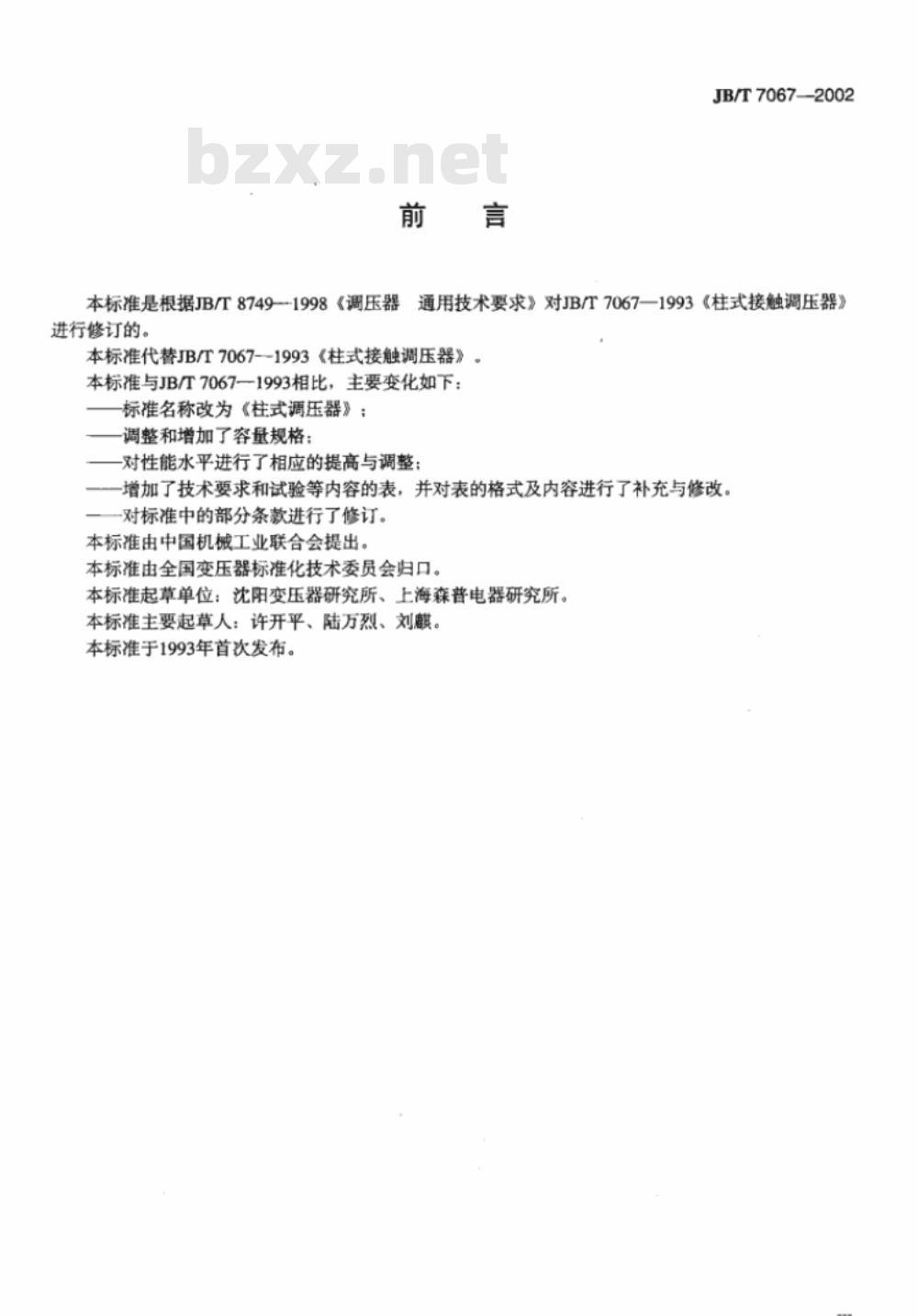

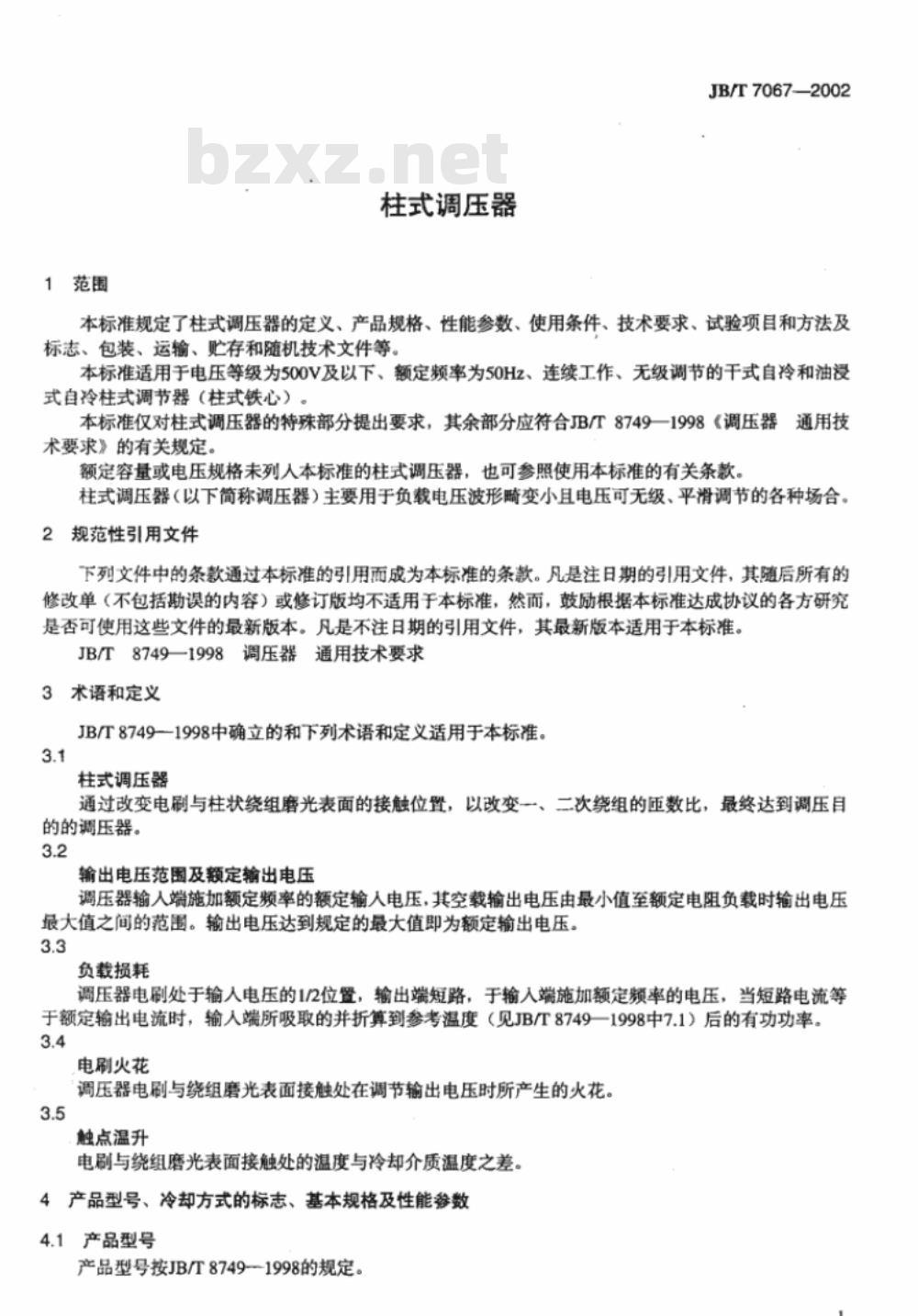

中华人民共和国机械行业标准 JB/T7067—2002 柱式调压器 代替JB/T7067-1993 2002-07-16发布 2002-12-01实施 前言 本标准是根据JB/T8749-1998《调压器通用技术要求》对JB/T7067-1993《柱式接触调压器》进行修订的。标准名称改为《柱式调压器》，并对容量规格进行了调整，技术要求和试验内容进行了补充和修改。 1 范围 本标准规定了柱式调压器的定义、产品规格、性能参数、使用条件、技术要求、试验项目和方法及标志、包装、运输、贮存和随机技术文件等。本标准适用于电压等级为500V及以下、额定频率为50Hz、连续工作、无级调节的干式自冷和油浸式自冷柱式调节器（柱式铁心）。本标准仅对柱式调压器的特殊部分提出要求，其余部分应符合JB/T8749-1998《调压器通用技术要求》的有关规定。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励各方根据本标准达成协议时考虑使用这些文件的最新版本。 3 术语和定义 3.1 柱式调压器：通过改变电刷与柱状绕组磨光表面的接触位置，以改变一、二次绕组的数比，最终达到调压目的的调压器。 3.2 输出电压范围及额定输出电压：调压器输入端施加额定频率的额定输入电压，其空载输出电压由最小值至额定电阻负载时输出电压最大值之间的范围。输出电压达到规定的最大值即为额定输出电压。 3.3 负载损耗：调压器电刷处于输入电压的1/2位置，输出端短路时，输入端施加额定频率的电压，当短路电流等于额定输出电流时，输入端所吸取的并折算到参考温度后的有功功率。 3.4 电刷火花：调压器电刷与绕组磨光表面接触处在调节输出电压时所产生的火花。 3.5 触点温升：电刷与绕组磨光表面接触处的温度与冷却介质温度之差。 4 产品型号、冷却方式的标志、基本规格及性能参数 4.1 产品型号： 4.2 冷却方式的标志： 4.3 基本规格及性能参数： 5 使用条件 6 技术要求 6.1 释放阀应符合本标准的规定，并按照经过规定程序批准的图样和技术文件制造。 6.2 使用条件： 6.2.1 使用温度：-30~+95℃； 6.2.2 安装方式：释放阀可安装在油箱上或油箱上部侧壁上。 6.3 释放阀的动作性能： 6.3.1 开启压力：装配好的释放阀，其开启压力应符合表3的规定，带有机械信号标志的释放阀，当释放阀开启后，标志杆应动作且明显；释放阀关闭时，标志杆仍应滞留在开启后的位置上。 6.3.2 关闭压力：释放阀的关闭压力应符合表3的规定。 6.3.3 开启时间：当作用在膜盘上的压力达到开启压力时，释放阀应快速开启，其开启时间不大于2ms。 6.4 高、低温开启性能：当使用温度分别为-30℃～+95℃时，释放阀的开启压力应符合表3的规定。 6.5 时效开启性能：装配好的释放阀，至少静放24小时后的第一次开启压力应符合表3的规定。 6.6 释放阀的密封性能： 6.6.1 真空密封性能：释放阀应能承受真空试验，在真空残压不大于133Pa时，持续时间10min，其渗漏率应不超过1.33Pa·L/s，且构件不得变形和损坏； 6.6.2 密封压力时的密封性能：释放阀关闭时，向释放阀施加表3规定的密封压力值的静压，历时2小时应不渗漏。 6.7 释放阀的排量性能：释放阀在常温及95℃下，达到开启压力时，流体的排放量应符合设计及产品技术条件的规定值。 6.8 500次动作可行性：释放阀动作500次后测量的第一次开启压力、关闭压力应符合表3的规定，密封性能应符合标准要求。
