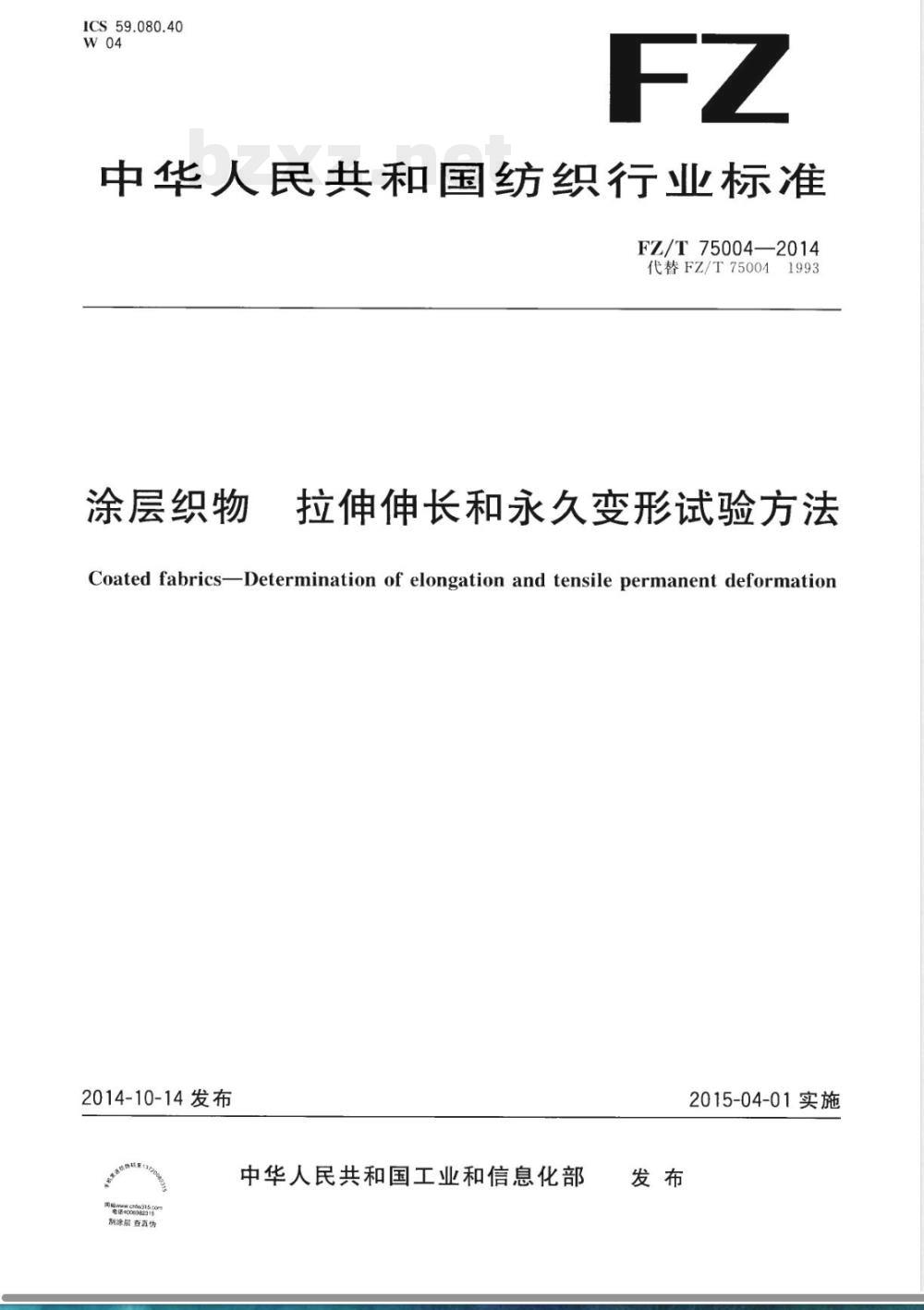

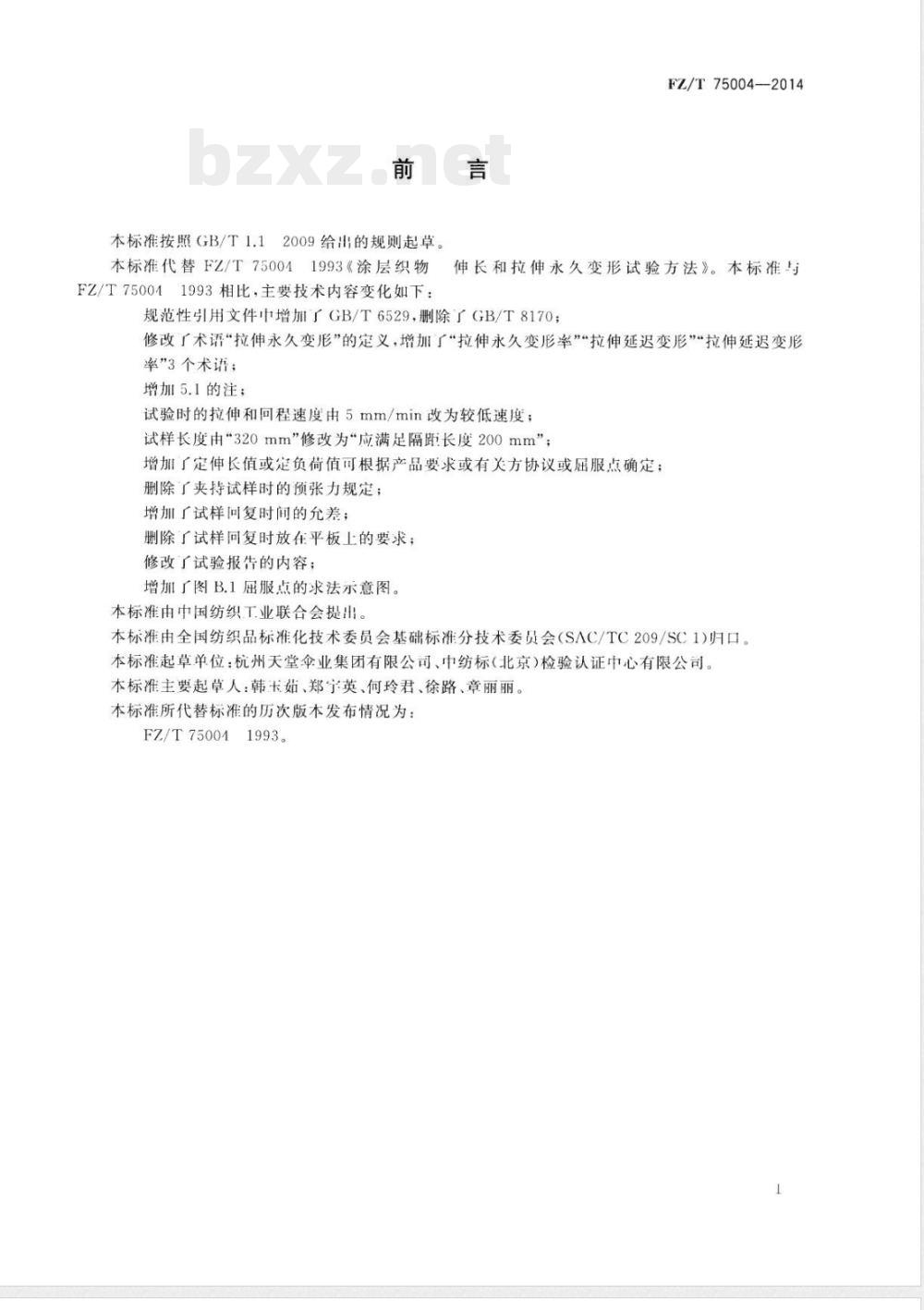

ICS 59.080.40 w04 中华人民共和国纺织行业标准 FZ/T 75004—2014 代替 FZ/T 75004—1993 涂层织物拉伸伸长和永久变形试验方法 Coated fabrics - Determination of elongation and tensile permanent deformation 2014-10-14发布 中华人民共和国工业和信息化部发布 2015-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 75004—1993《涂层织物拉伸伸长和永久变形试验方法》。与1993版相比，主要技术变化如下： 1）规范性引用文件中增加GB/T 6529，删除GB/T 8170； 2）修改术语“拉伸永久变形”定义，并增加“拉伸永久变形率”“拉伸延迟变形”“拉伸延迟变形率”三个术语； 3）增加5.1的注释内容； 4）试验拉伸和回程速度由5 mm/min调整为较低速度； 5）试样长度由320 mm修改为满足隔距长度200 mm要求； 6）增加定伸长值或定负荷值可根据产品要求或相关方协议或屈服点确定； 7）删除夹持试样预张力规定； 8）增加试样回复时间允差要求； 9）删除试样回复时放置平板要求； 10）修改试验报告内容； 11）增加附录B图B.1屈服点求法示意图。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC 209/SC1）归口。 本标准起草单位：杭州天堂伞业集团有限公司、中纺标（北京）检验认证中心有限公司。 本标准主要起草人：韩卡茹、郑宁英、何玲君、徐路、章丽丽。 本标准所代替标准的历次版本发布情况为：FZ/T 75004—1993。 1 范围 本标准规定了用定伸长或定负荷方式测定涂层织物拉伸伸长、拉伸延迟变形和拉伸永久变形的试验方法，适用于各种涂层织物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 3291.3 纺织纺织材料性能和试验术语 第3部分：通用 GB/T 6529 纺织品调湿和试验用标准大气 3 术语和定义 GB/T 3291.3界定的以及下列术语和定义适用于本文件。 3.1 拉伸永久变形 tensile permanent deformation 试样在规定条件下拉伸变形后除去拉力，并回复一定时间后不能恢复的变形。 3.2 拉伸永久变形率 tensile permanent deformation rate 拉伸永久变形长度与试样经过规定条件拉伸后的伸长值之比的百分率。 3.3 拉伸延迟变形 tensile delayed deformation 试样在规定条件下拉伸变形后，除去拉力瞬间试样残留的变形（包括缓弹性变形和永久变形）。 3.4 拉伸延迟变形率 tensile delayed deformation rate 拉伸延迟变形长度与试样经过规定条件拉伸后的伸长值之比的百分率。 4 原理 以规定速度拉伸试样至预定伸长值或施加预定负荷，并保持一定时间后，以相同速度卸载，使试样在零负荷下回复一定时间，测量未恢复的变形量。 5 仪器和工具 5.1 等速伸长（CRE）试验仪 5.1.1 仪器两夹持器中心应位于拉力轴线上，钳口线应与拉力轴线垂直。夹持器应能牢固夹持试样，防止打滑、剪切或破坏试样，夹持面宽度应足以覆盖试样宽度。 5.1.2 在全量程范围内，负荷示值误差不超过±1%，隔距长度误差不超过±1 mm。 5.1.3 仪器应可设定较低拉伸与回程速度，如需测屈服点，应可设定100 mm/min速度，误差±2%。 5.1.4 仪器应具备定负荷或定伸长拉伸功能，并能记录力值、伸长及时间。 5.2 钢直尺 分度值0.5 mm，用于测量试样标记线间距离。 5.3 计时器 分度值1 s。 6 调湿和试验用标准大气 预调湿、调湿及试验均按GB/T 6529规定执行。 7 试样准备 7.1 样品应距布端1.5 m以上处剪取。 7.2 试样应具有代表性，距布边10 cm以上剪取，不应有影响试验结果的疵点。 7.3 根据试验项目（定伸长或定负荷），每项试验需取纵向、横向及±45°方向试样各3块；如需测屈服点，各方向另取3块。试样长度应满足隔距长度200 mm要求。
