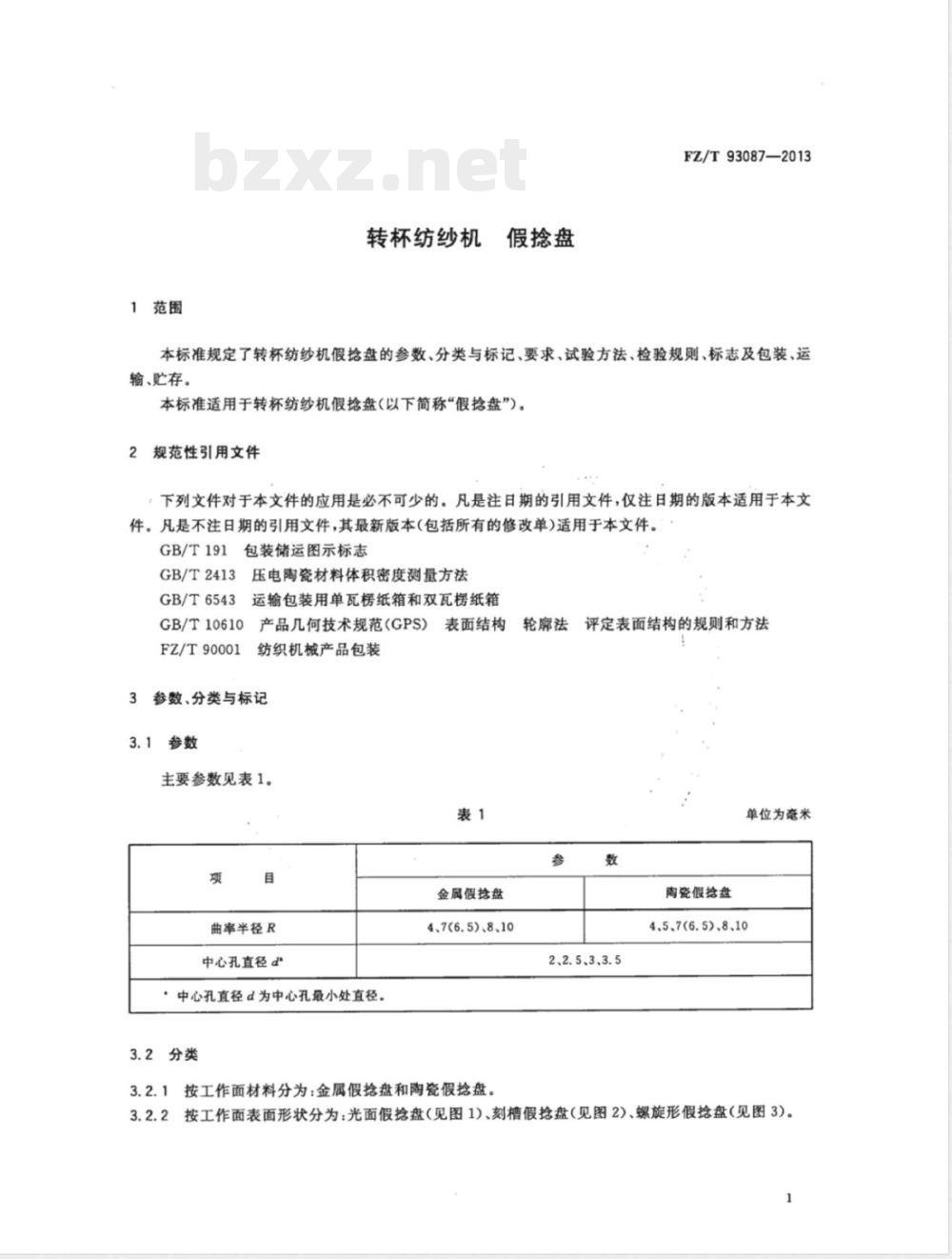

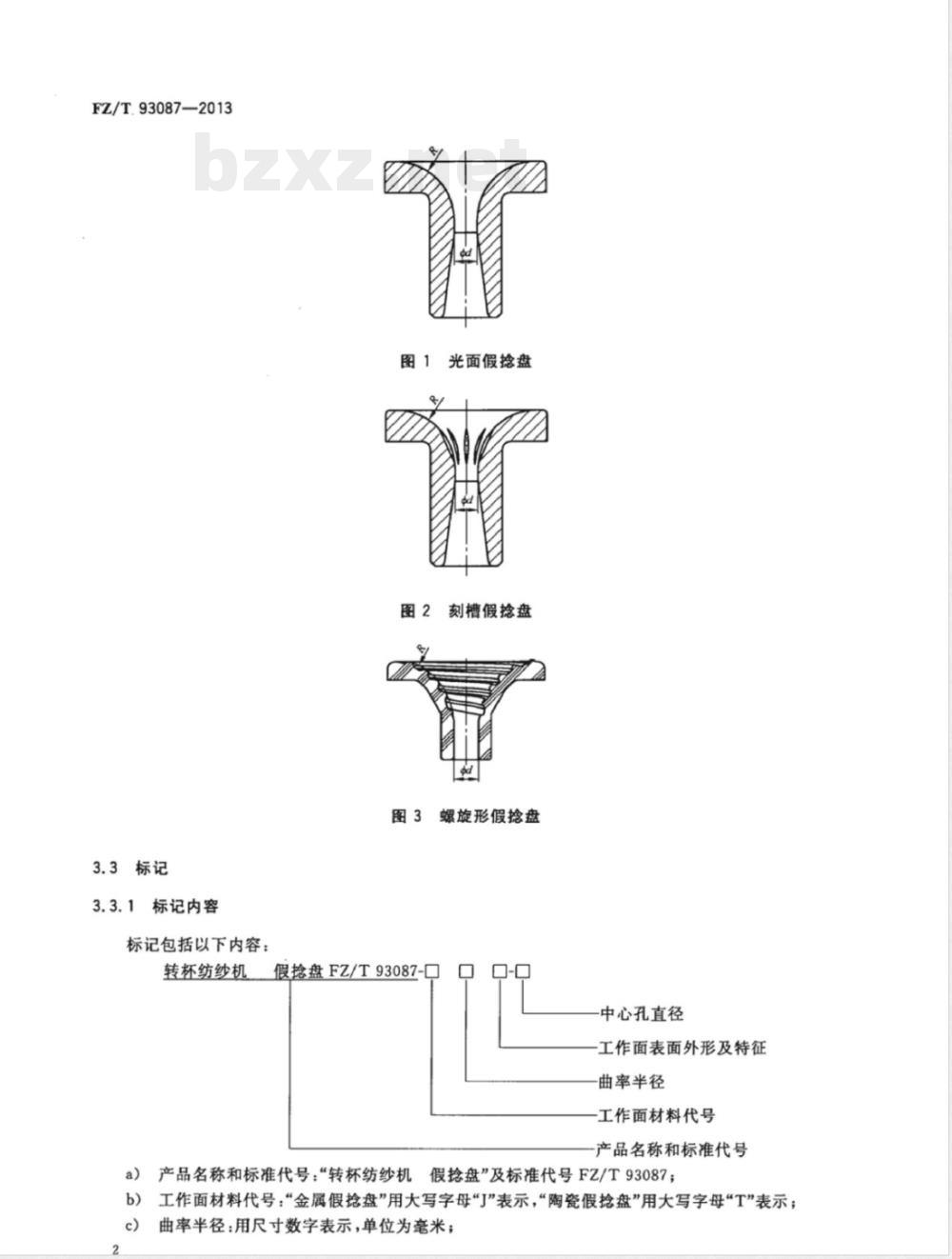

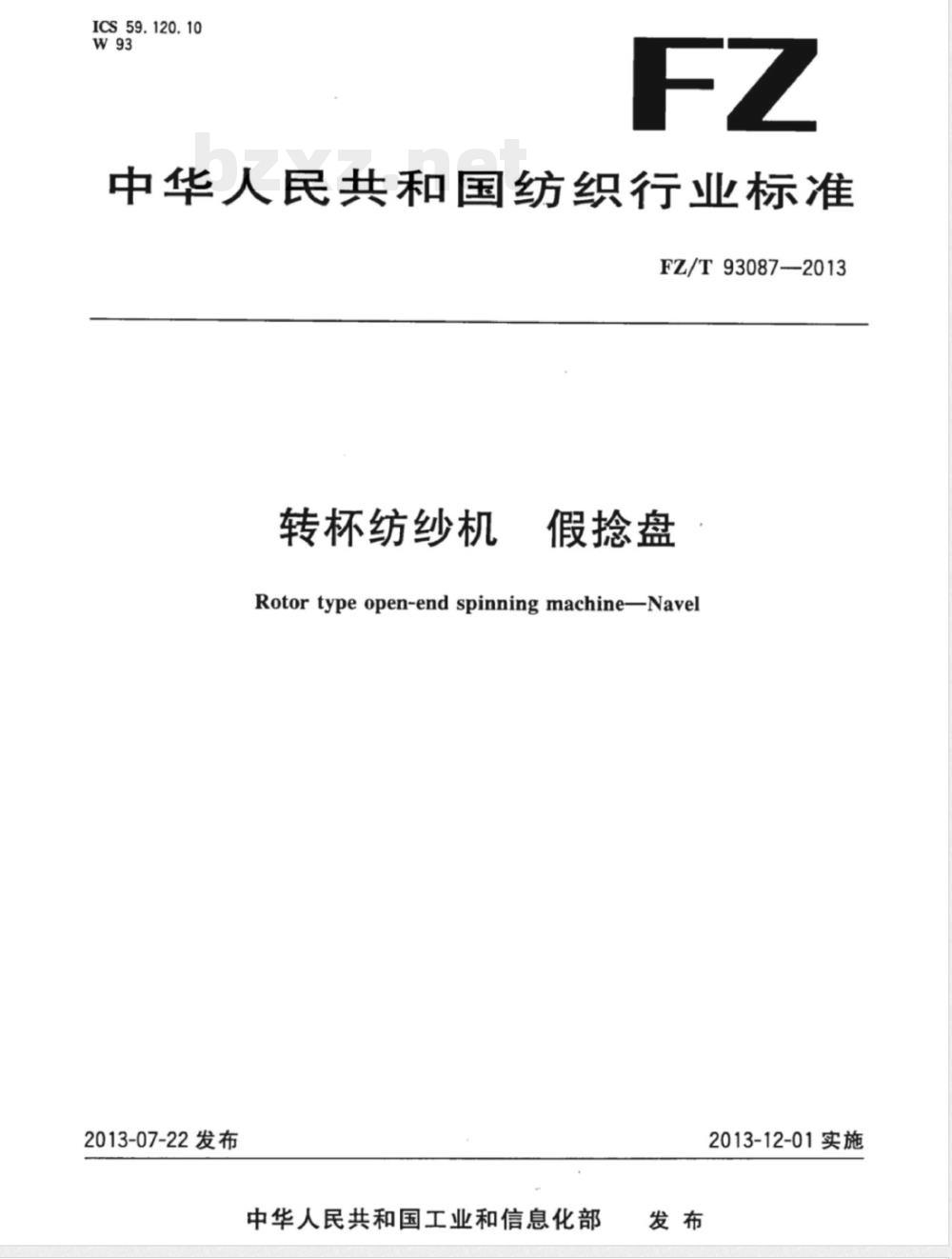

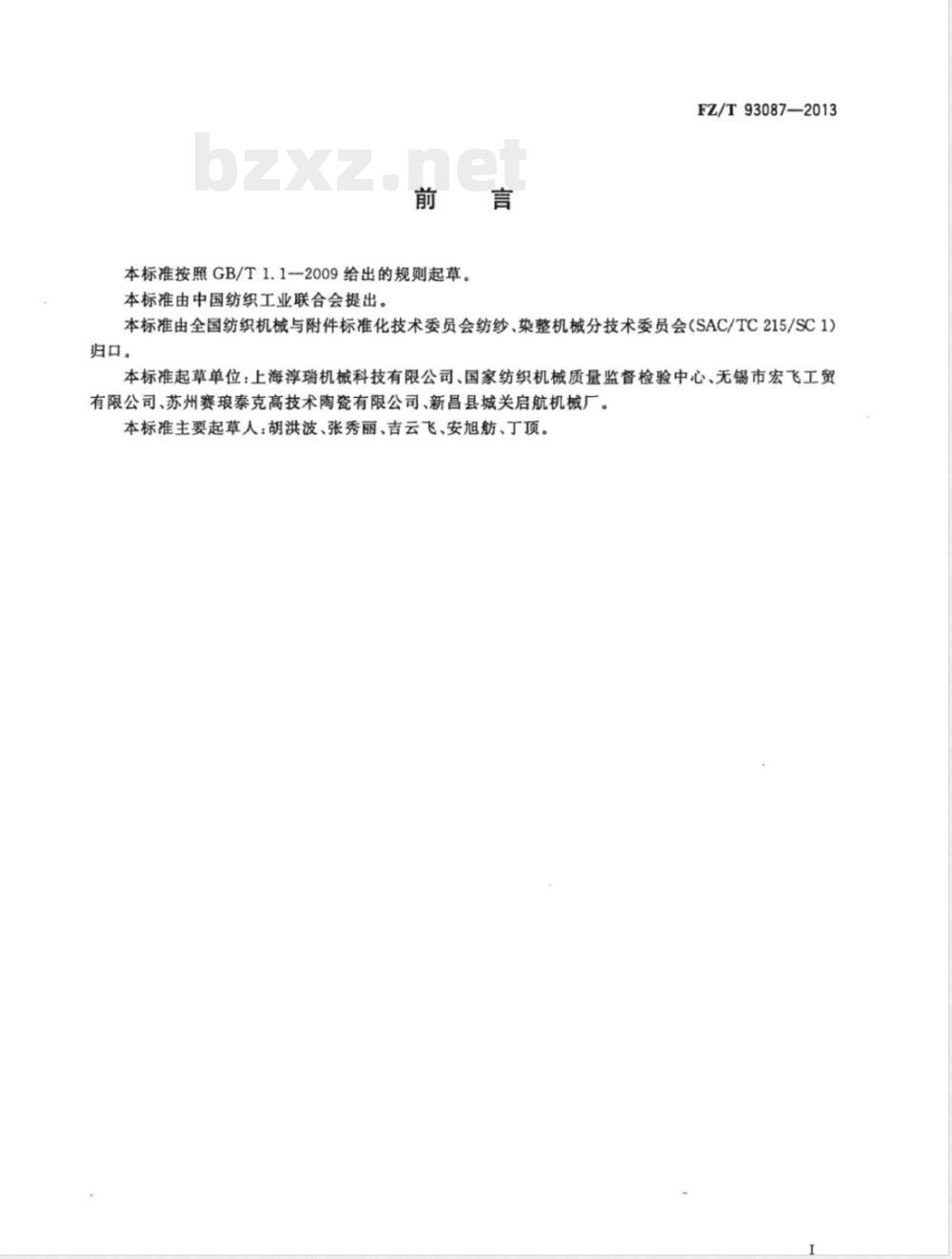

ICS 59.120.10 W93 中华人民共和国纺织行业标准 FZ/T 93087—2013 转杯纺纱机 假捻盘 Rotor type open-end spinning machine—Navel 2013-07-22发布 2013-12-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：上海淳瑞机械科技有限公司、国家纺织机械质量监督检验中心、无锡市宏飞工贸有限公司、苏州赛琅泰克高技术陶瓷有限公司、新昌县城关启航机械厂。 本标准主要起草人：胡洪波、张秀丽、吉云飞、安旭舫、丁顶。 1 范围 本标准规定了转杯纺纱机假捻盘的参数、分类与标记、要求、试验方法、检验规则、标志及包装、运输、贮存。 本标准适用于转杯纺纱机假捻盘（以下简称“假捻盘”）。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 2413 压电陶瓷材料体积密度测量方法 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 10610 产品几何技术规范（GPS）表面结构评定规则和方法 FZ/T 90001 纺织机械产品包装 3 参数、分类与标记 3.1 参数 主要参数见表1，包括曲率半径R、中心孔直径d等。中心孔直径d为中心孔最小处直径。 3.2 分类 按工作面材料分为：金属假捻盘和陶瓷假捻盘。 按工作面表面形状分为：光面假捻盘、刻槽假捻盘、螺旋形假捻盘。 3.3 标记 标记包括产品名称、标准代号FZ/T 93087、工作面材料代号、曲率半径、表面形状及中心孔直径等信息。 金属假捻盘用“J”表示，陶瓷假捻盘用“T”表示。 光面用“G”表示，刻槽用“K+槽数”表示，螺旋形用“L”表示。 中心孔直径单位为毫米，2.5mm可省略。 标记示例： 金属刻槽假捻盘，曲率半径10mm，4槽，中心孔3mm：转杯纺纱机假捻盘FZ/T93087-J10K4-3 陶瓷螺旋形假捻盘，曲率半径4mm：转杯纺纱机假捻盘FZ/T93087-T4L 4 要求 4.1 体积密度 氧化铝99陶瓷假捻盘体积密度应≥3.91 g/cm³。 4.2 表面粗糙度 金属假捻盘工作面表面粗糙度Ra ≤ 0.8 μm。 陶瓷假捻盘工作面表面粗糙度Ra ≤ 0.4 μm。
