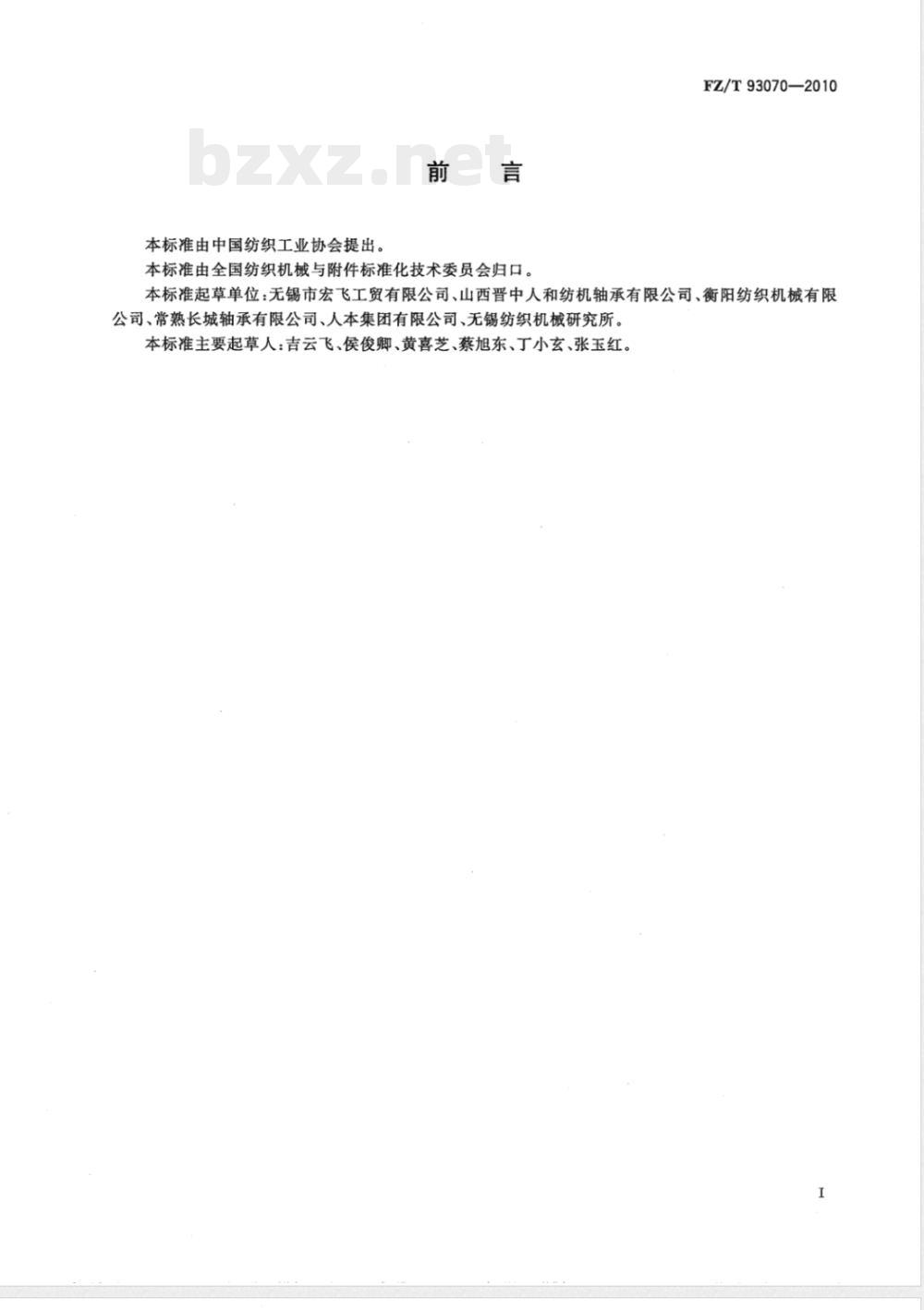

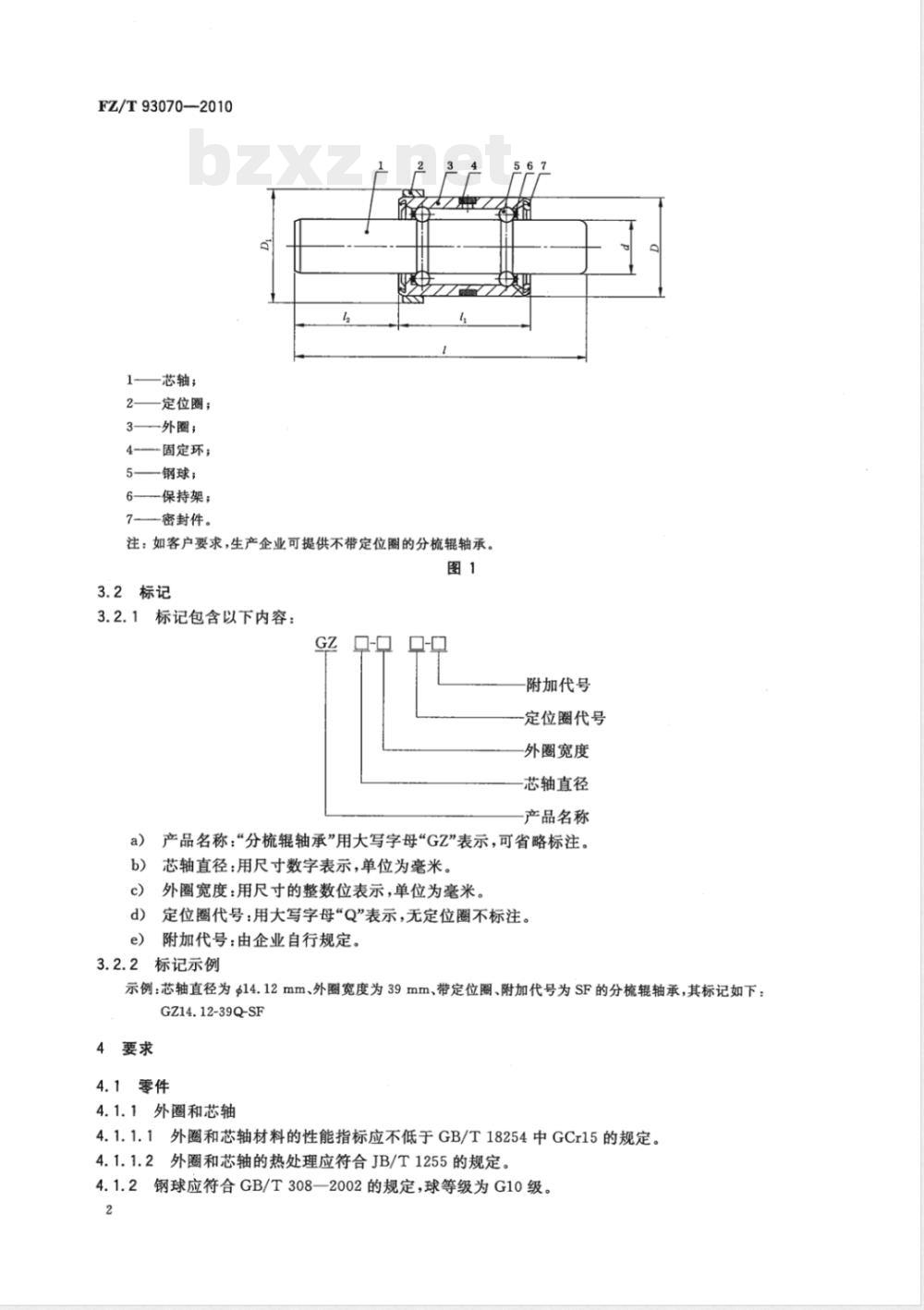

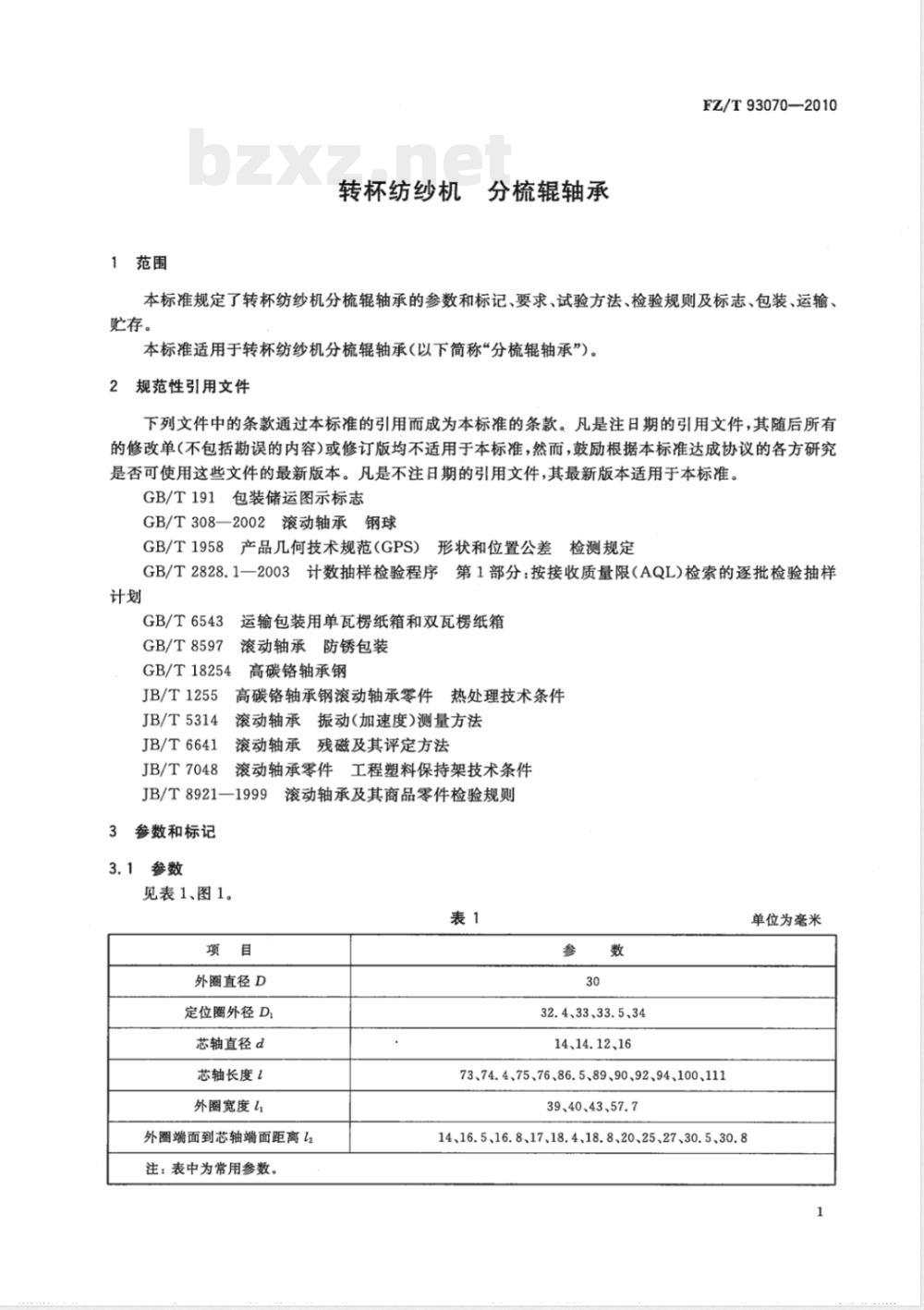

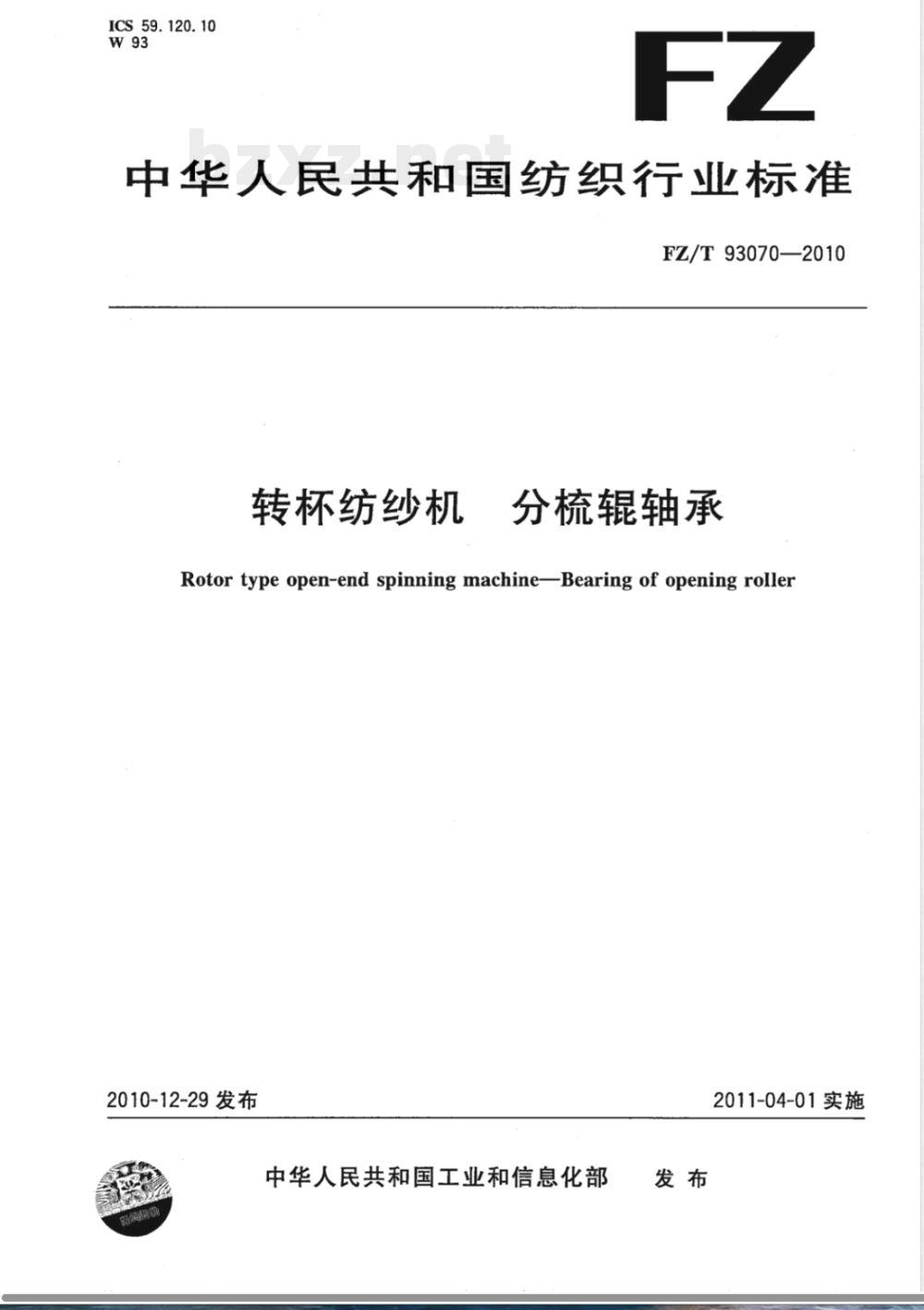

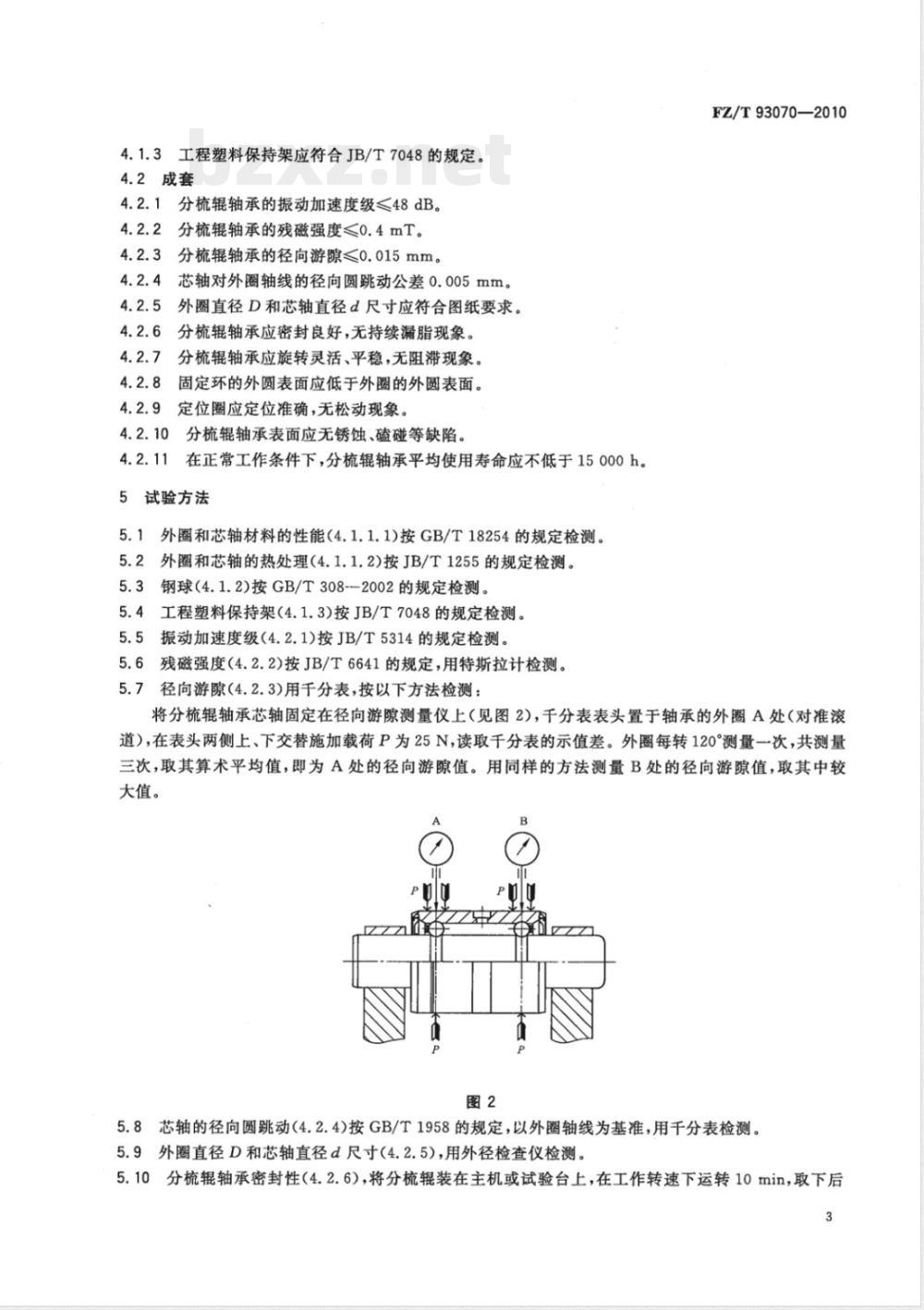

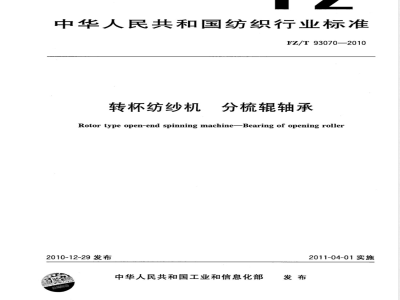

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93070—2010 转杯纺纱机 分梳辊轴承 Rotor type open-end spinning machine Bearing of opening roller 2010-12-29发布 中华人民共和国工业和信息化部发布 2011-04-01实施 前言 本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：无锡市宏飞工贸有限公司、山西晋中人和纺机轴承有限公司、衡阳纺织机械有限公司、常熟长城轴承有限公司、人本集团有限公司、无锡纺织机械研究所。本标准主要起草人：吉云飞、侯俊卿、黄喜芝、蔡旭东、丁小玄、张玉红。 1 范围 本标准规定了转杯纺纱机分梳辊轴承（以下简称“分梳辊轴承”）的参数和标记、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于转杯纺纱机分梳辊轴承产品。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 308—2002 滚动轴承钢球 GB/T 1958 产品几何技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 8597 滚动轴承防锈包装 GB/T 18254 高碳铬轴承钢 JB/T 1255 高碳铬轴承钢滚动轴承零件热处理技术条件 JB/T 5314 滚动轴承振动（加速度）测量方法 JB/T 6641 滚动轴承残磁及其评定方法 JB/T 7048 滚动轴承零件工程塑料保持架技术条件 JB/T 8921—1999 滚动轴承及其商品零件检验规则 3 参数和标记 3.1 参数 分梳辊轴承主要参数如下： 外圈直径D：30 mm 定位圈外径D1：32.4～34 mm 芯轴直径d：14～16 mm 芯轴长度：73～100 mm 外圈宽度：39～57.7 mm 外圈端面到芯轴端面距离：14～30.8 mm 结构组成包括芯轴、定位圈、外圈、固定环、钢球、保持架及密封件。根据客户要求可提供不带定位圈的结构。 3.2 标记 标记内容包括产品名称（GZ）、芯轴直径、外圈宽度、定位圈代号及附加代号。 芯轴直径用尺寸数字表示，外圈宽度用整数表示，定位圈代号用“Q”表示，无定位圈不标注。 标记示例：GZ14.12-39Q-SF 表示芯轴直径14.12 mm、外圈宽度39 mm、带定位圈、附加代号SF的分梳辊轴承。 4 要求 4.1 零件 外圈和芯轴材料性能应不低于GB/T 18254中GCr15要求。 热处理应符合JB/T 1255规定。 钢球应符合GB/T 308—2002，等级为G10级。 工程塑料保持架应符合JB/T 7048规定。 4.2 成套要求 分梳辊轴承振动加速度级≤48 dB。 残磁强度≤0.4 mT。 径向游隙≤0.015 mm。 径向圆跳动公差≤0.005 mm。 产品应密封良好，无漏脂，旋转灵活平稳，无卡滞。 定位圈应定位准确，无松动。 表面应无锈蚀、磕碰等缺陷。 平均使用寿命不低于15000 h。 5 试验方法 外圈和芯轴材料及性能试验按相关标准执行。
