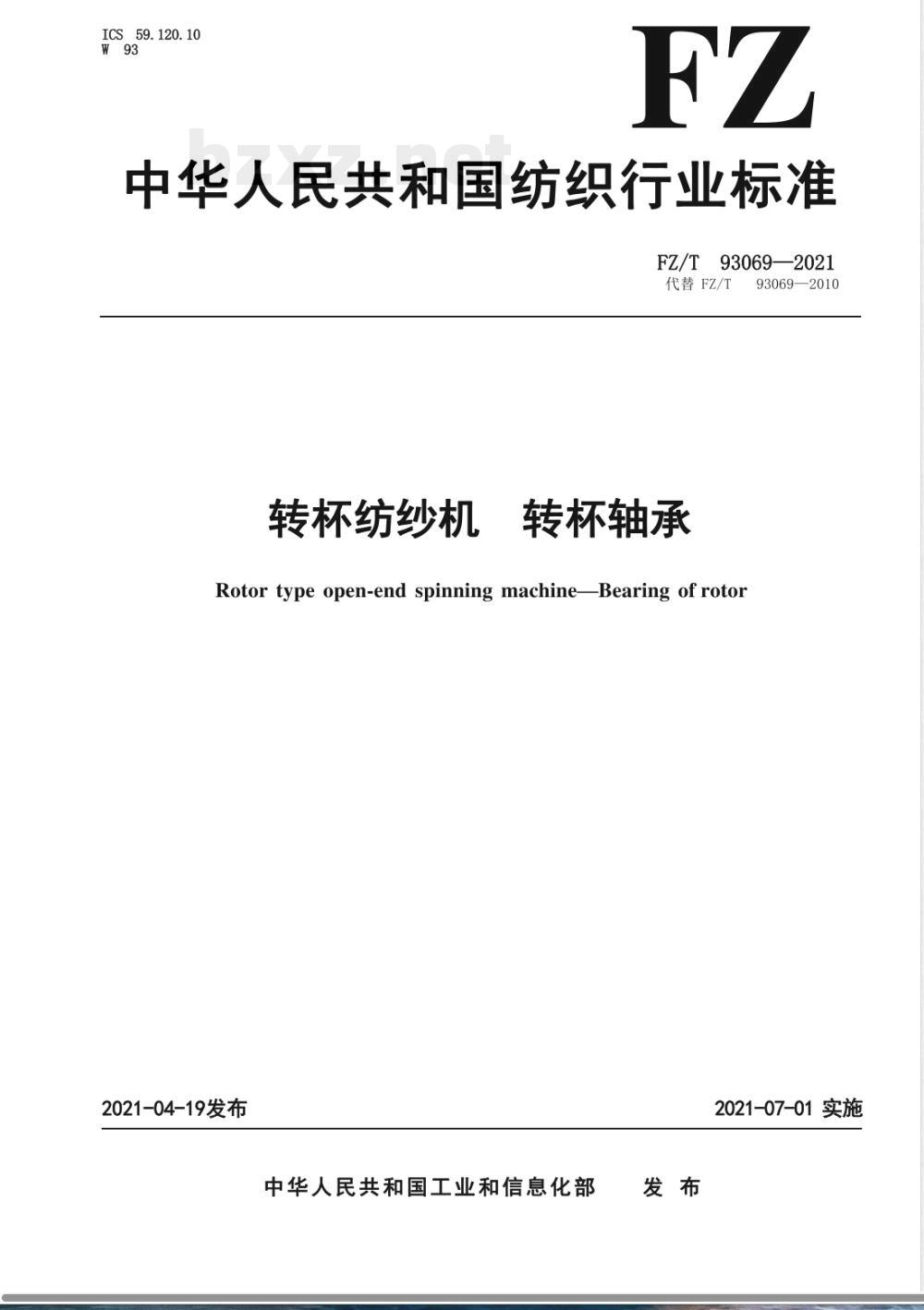

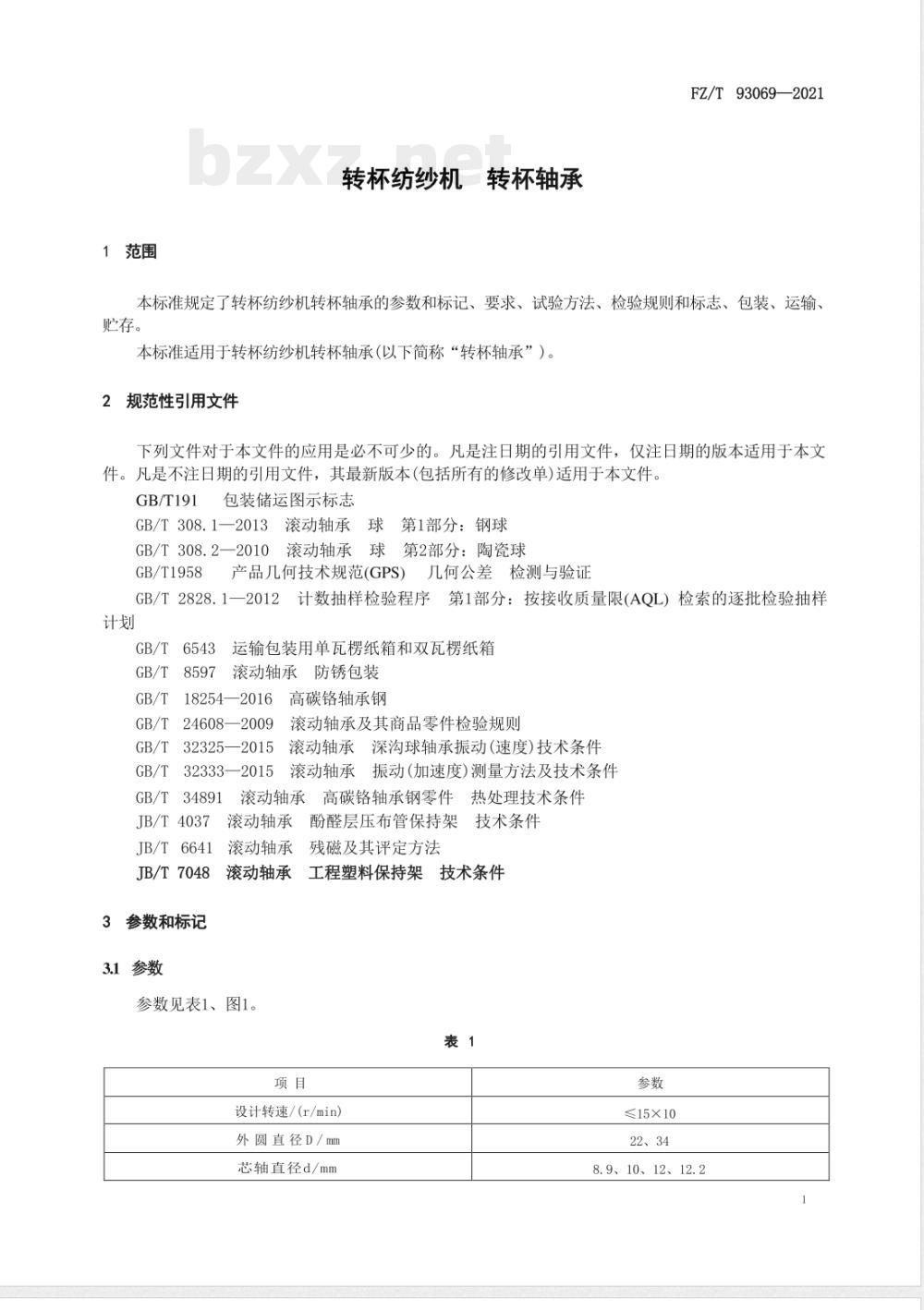

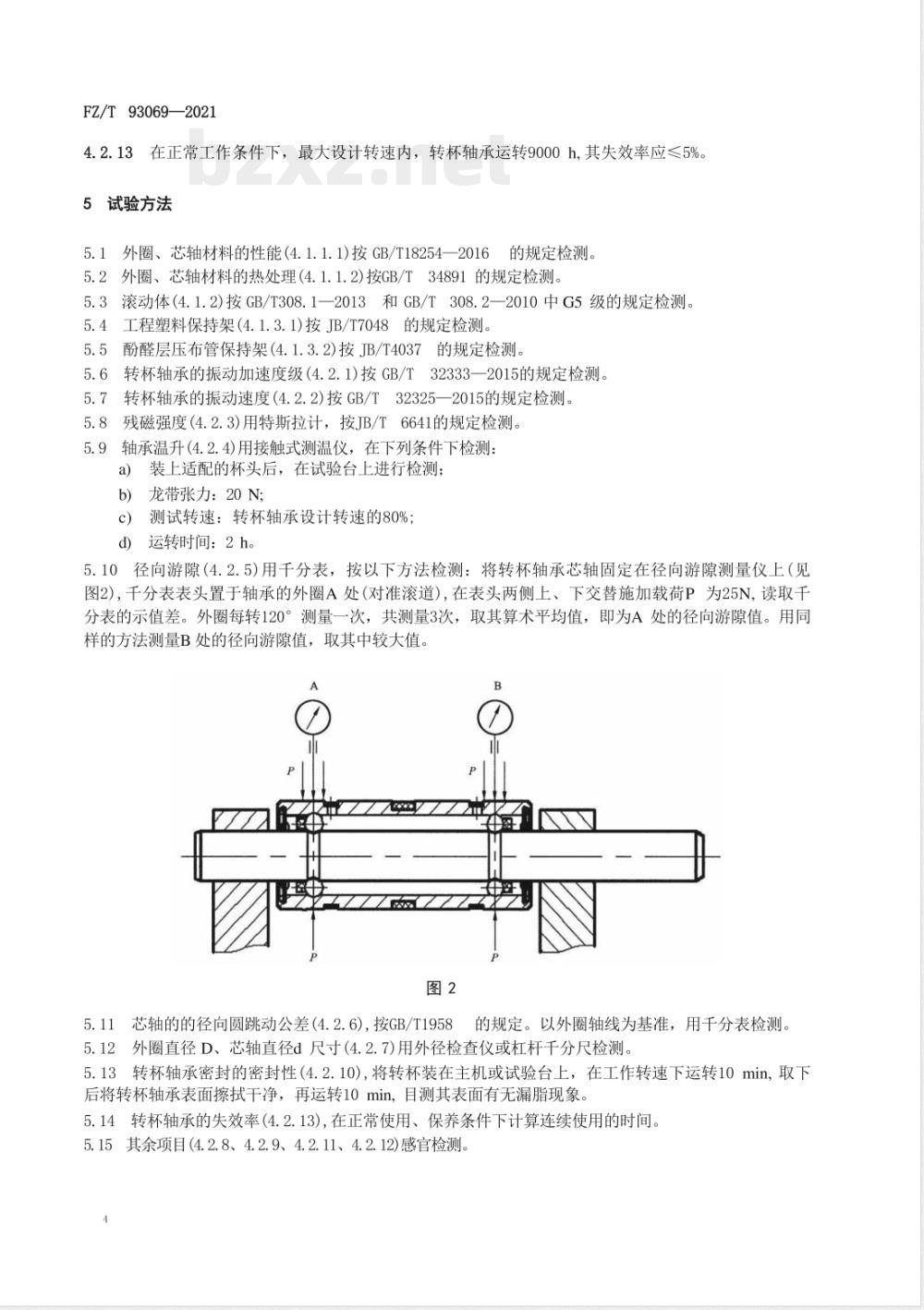

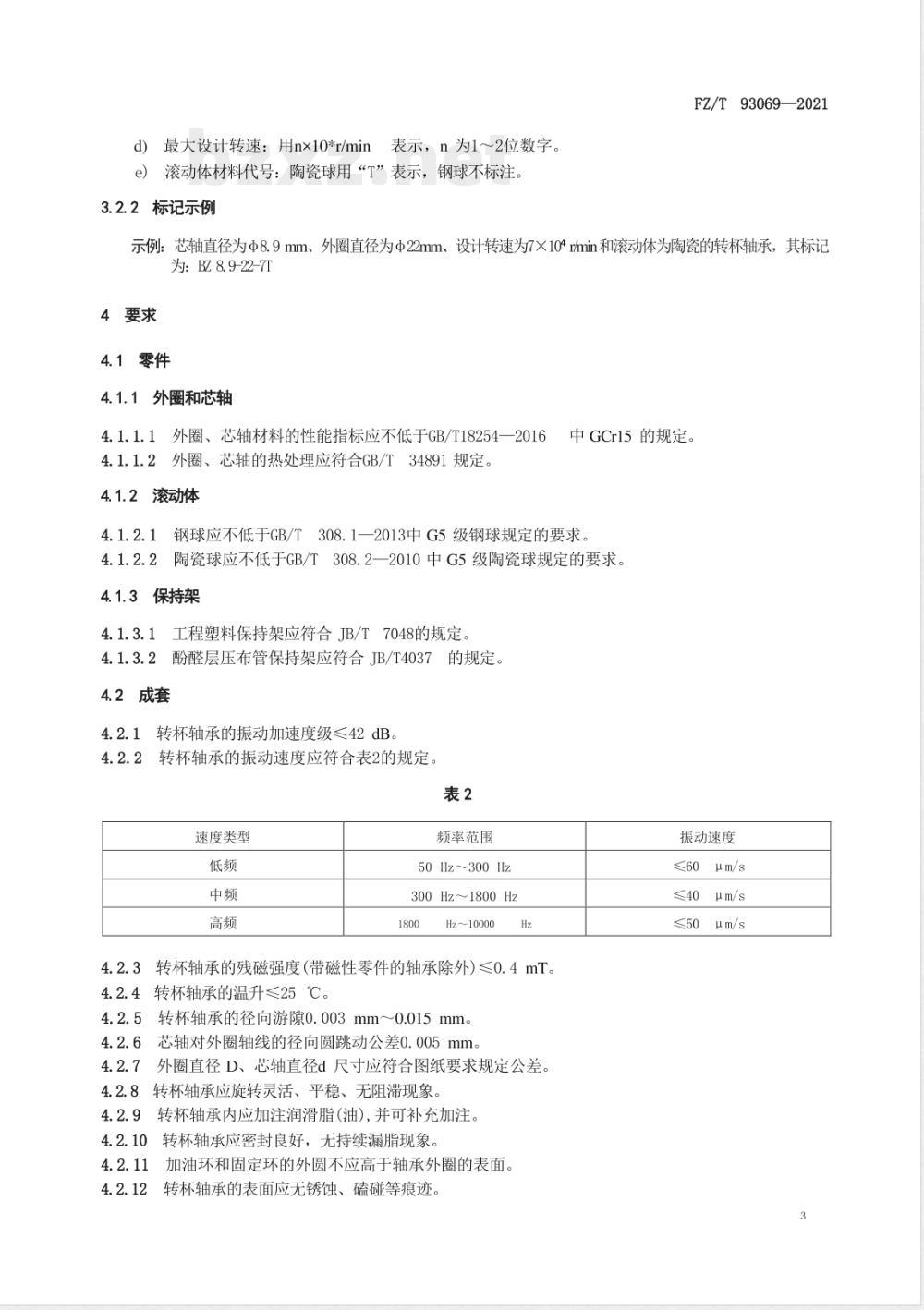

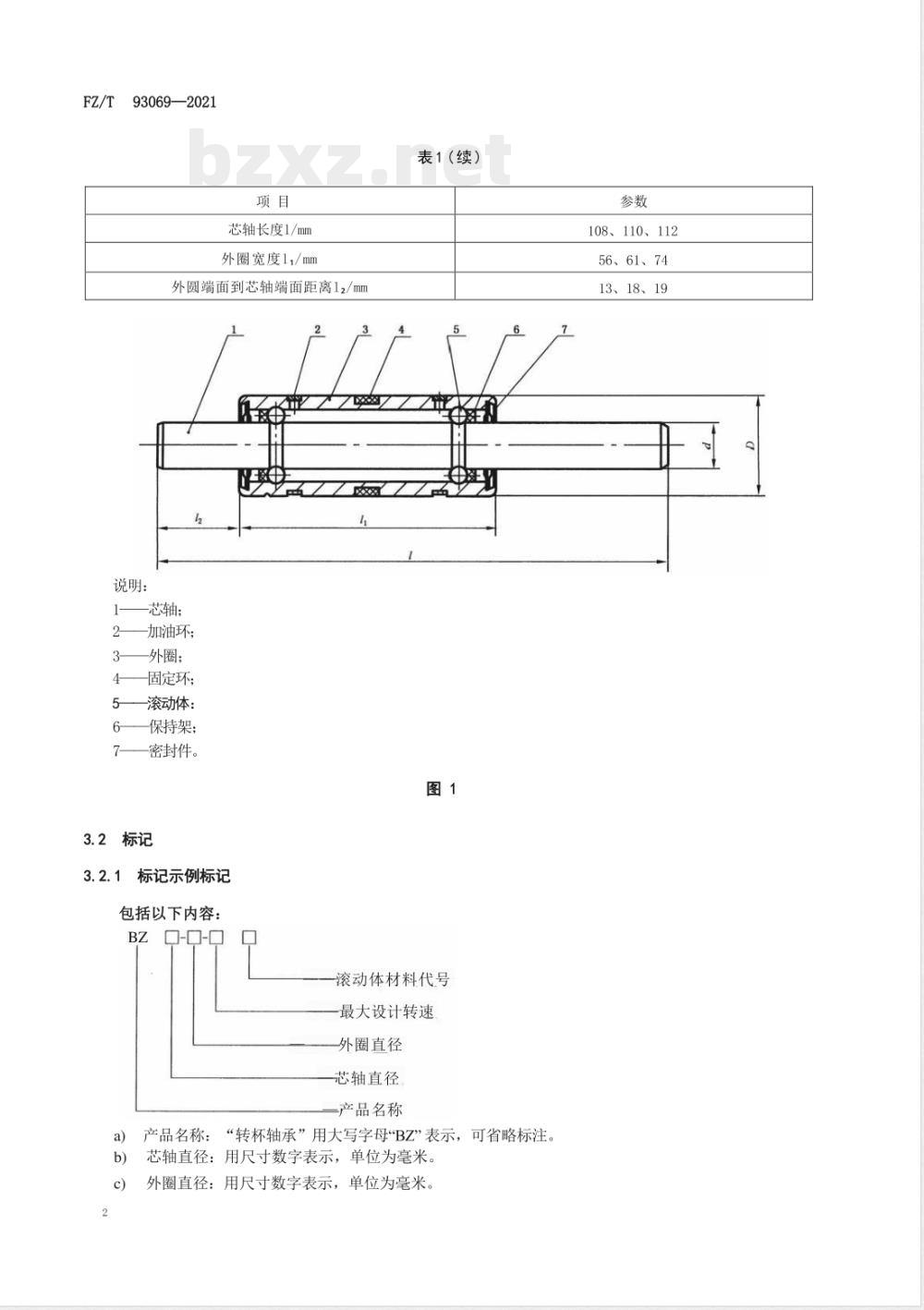

ICS 59.120.10 FZ 中华人民共和国纺织行业标准 FZ/T 93069—2021 代替 FZ/T 93069—2010 转杯纺纱机 转杯轴承 Rotor type open-end spinning machine Bearing of rotor 2021-04-19发布 中华人民共和国工业和信息化部发布 2021-07-01实施 1 范围 本标准规定了转杯纺纱机转杯轴承的参数和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于转杯纺纱机用转杯轴承（以下简称“转杯轴承”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 308.1—2013 滚动轴承 球 第1部分：钢球 GB/T 308.2—2010 滚动轴承 球 第2部分：陶瓷球 GB/T 1958 产品几何技术规范（GPS）几何公差检测与验证 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 8597 滚动轴承防锈包装 GB/T 18254—2016 高碳铬轴承钢 GB/T 24608—2009 滚动轴承及其商品零件检验规则 GB/T 32325—2015 滚动轴承深沟球轴承振动（速度）技术条件 GB/T 32333—2015 滚动轴承振动（加速度）测量方法及技术条件 GB/T 34891 滚动轴承高碳铬轴承钢零件热处理技术条件 JB/T 4037 酚醛层压布管保持架技术条件 JB/T 6641 滚动轴承残磁及其评定方法 JB/T 7048 工程塑料保持架技术条件 3 参数和标记 3.1 参数 参数见表1及图1。 表1 参数 项目：设计转速/(r/min) —— ≤15×10⁴ 外圆直径D/mm —— 22、34 芯轴直径d/mm —— 8.9、10、12、12.2 芯轴长度l/mm —— 108、110、112 外圈宽度B/mm —— 56、61、74 外圆端面到芯轴端面距离 —— 13、18、19 图1 结构示意 说明： 1 芯轴 2 加油环 3 外圈 4 固定环 5 滚动体 6 保持架 7 密封件 3.2 标记 3.2.1 标记内容包括： a）产品名称用“BZ”表示（可省略）； b）芯轴直径（mm）； c）外圈直径（mm）； d）最大设计转速，用 n×10⁴ r/min 表示； e）滚动体材料代号：陶瓷球用“T”表示，钢球不标注。 3.2.2 标记示例 示例：芯轴直径Φ8.9 mm、外圈直径Φ22 mm、设计转速7×10⁴ r/min、陶瓷球滚动体的转杯轴承标记为： BZ8.9-22-7T 4 要求 4.1 零件 4.1.1 外圈和芯轴 外圈与芯轴材料性能应不低于 GB/T 18254—2016 中 GCr15 的规定。 外圈与芯轴热处理应符合 GB/T 34891 的规定。 4.1.2 滚动体 钢球应不低于 GB/T 308.1—2013 中 G5 级要求。 陶瓷球应不低于 GB/T 308.2—2010 中 G5 级要求。 4.1.3 保持架 工程塑料保持架应符合 JB/T 7048 规定。 酚醛层压布管保持架应符合 JB/T 4037 规定。 4.2 成套要求 转杯轴承振动加速度级 ≤ 42 dB。 振动速度按频率分为： 低频 50 Hz～300 Hz 中频 300 Hz～1800 Hz 高频 1800 Hz～10000 Hz 残磁强度（带磁性零件除外）≤0.4 mT。 温升 ≤25 ℃。 径向游隙 0.003 mm～0.015 mm。 芯轴对外圈轴线径向圆跳动公差 0.005 mm。 外圈直径D与芯轴直径d应符合图纸公差要求。 转杯轴承应旋转灵活、平稳、无阻滞现象。 轴承内部应加注润滑脂（油），并可补充加注。
