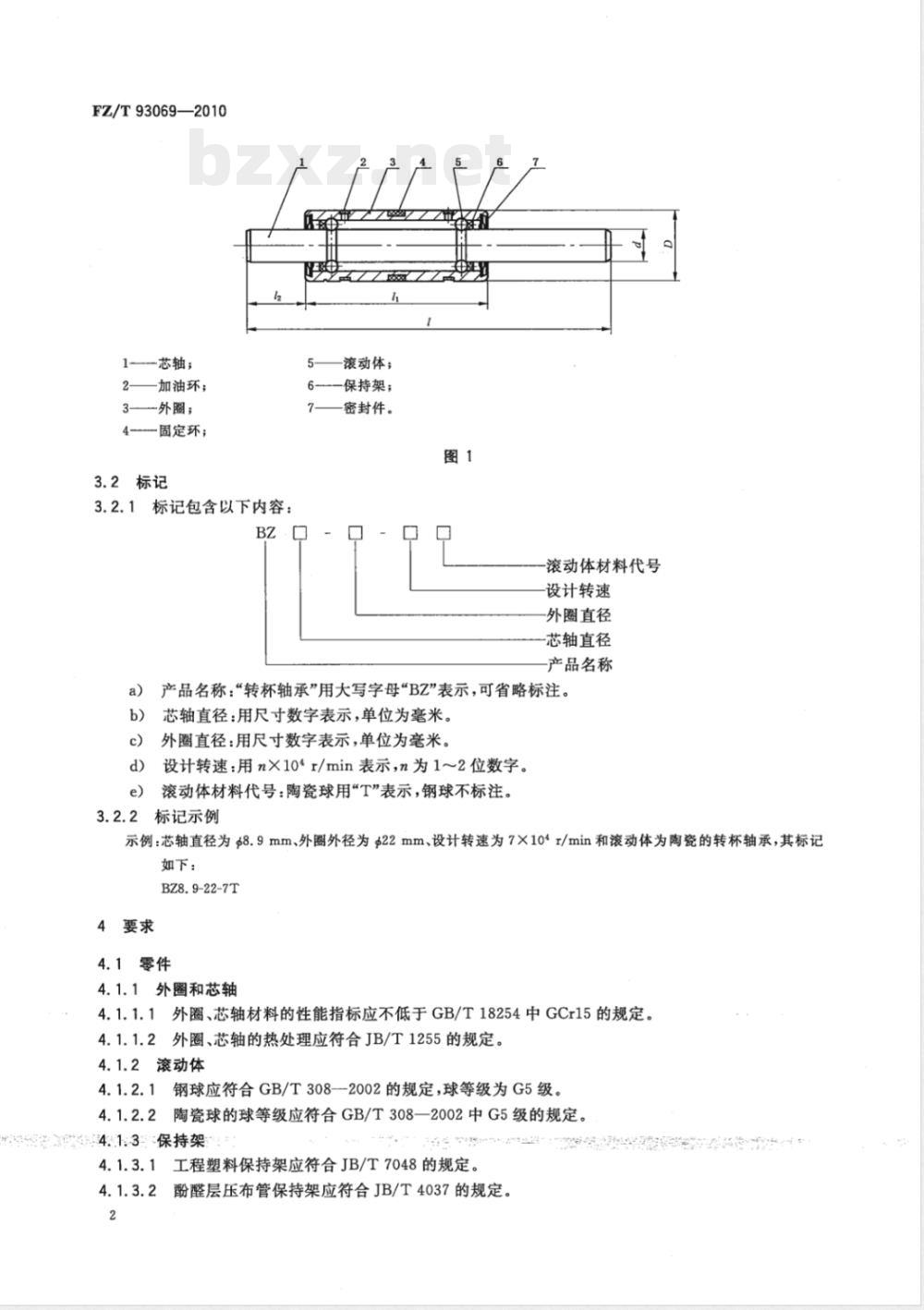

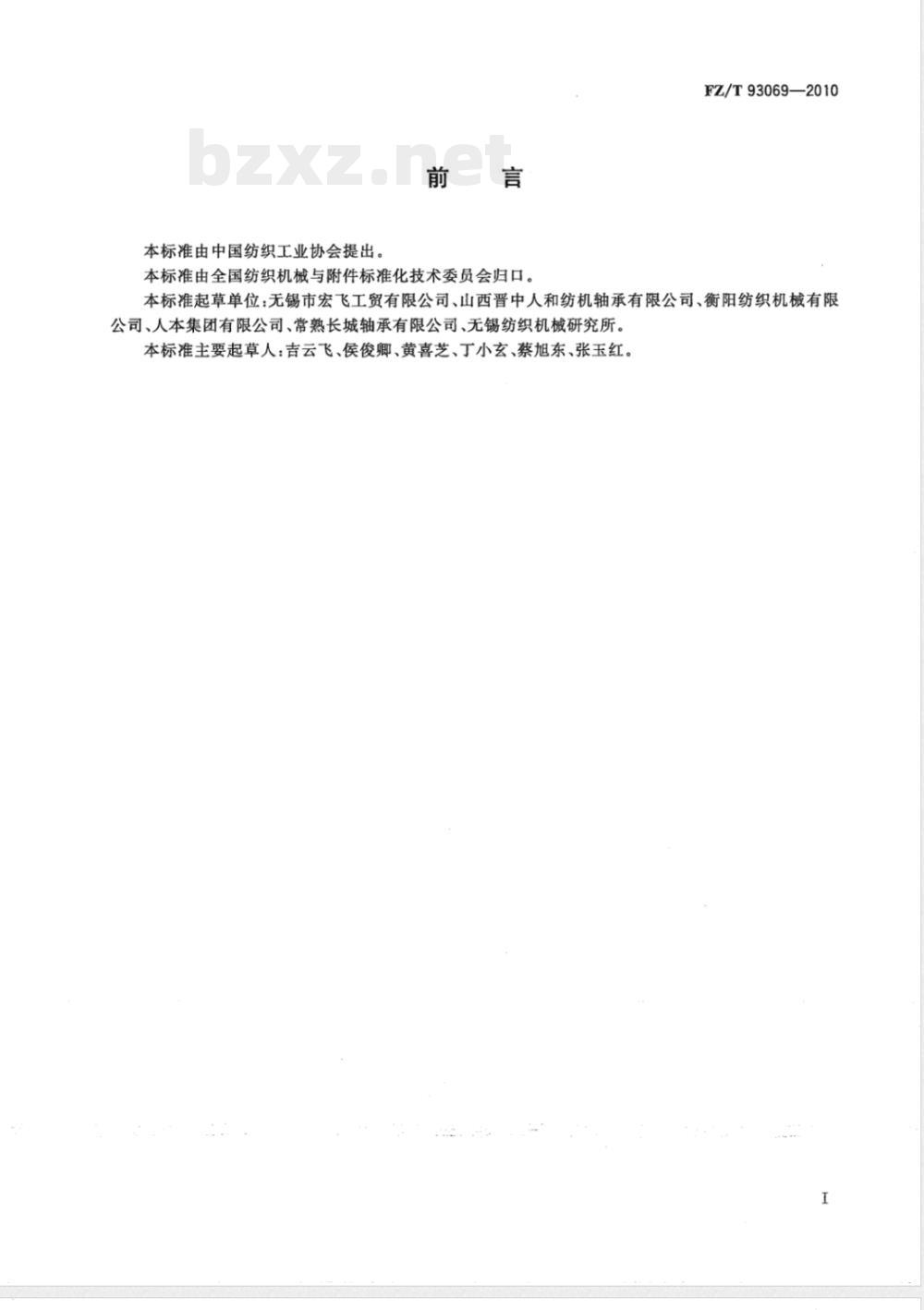

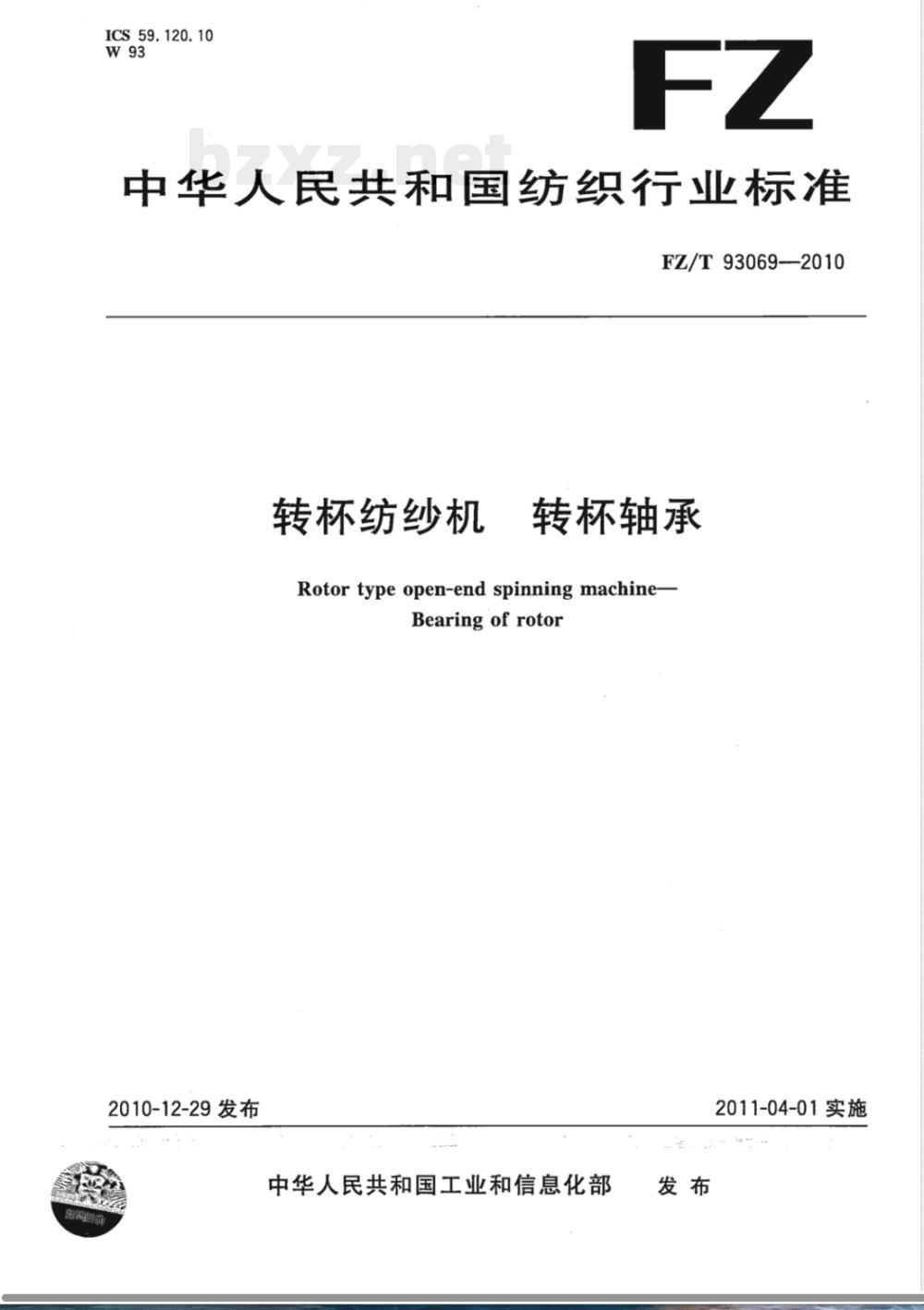

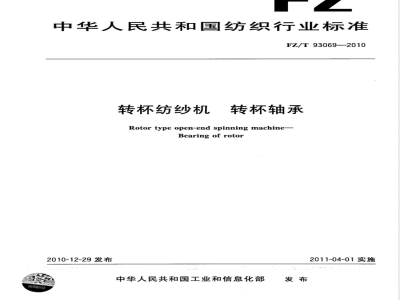

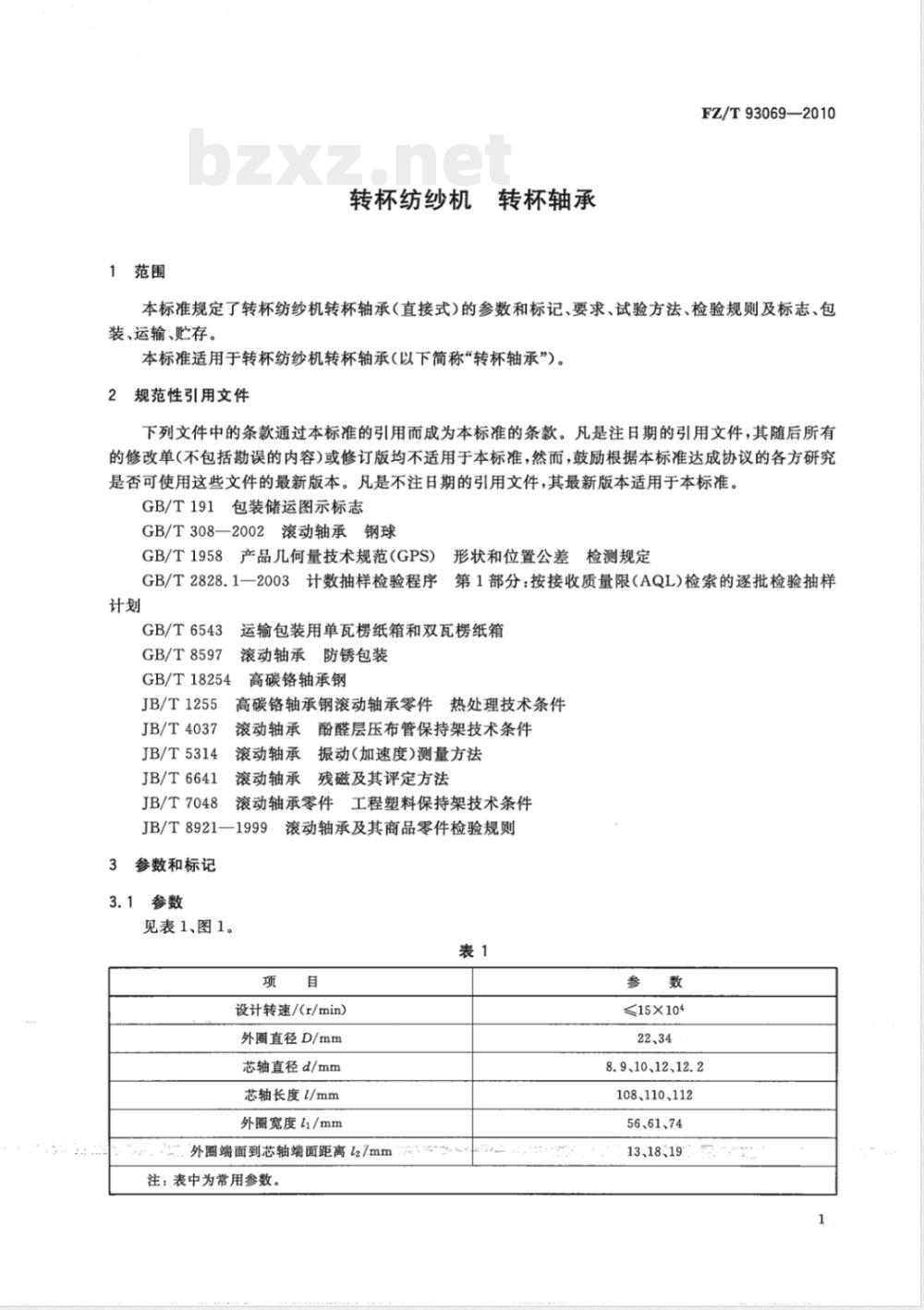

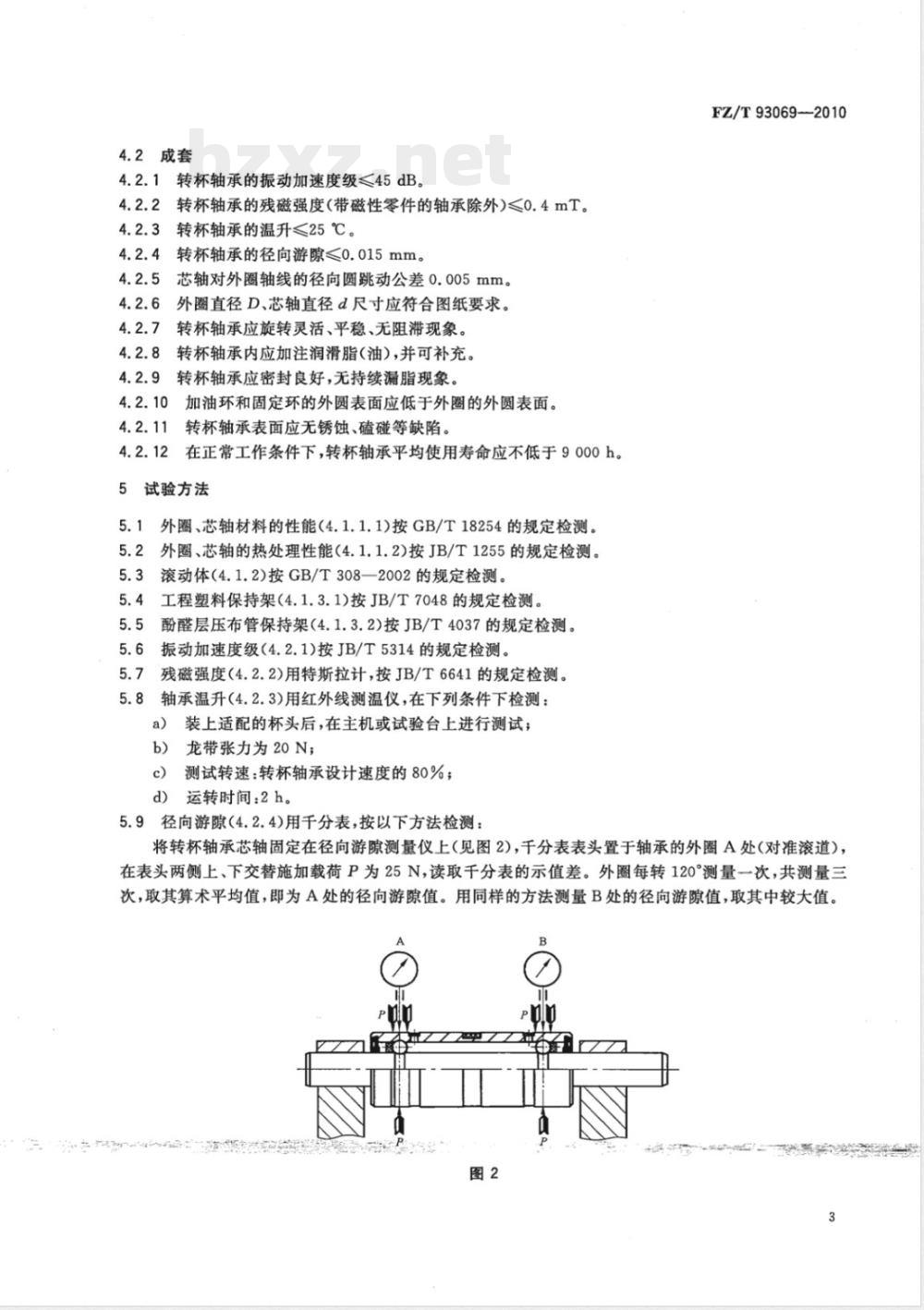

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93069—2010 转杯纺纱机 转杯轴承 Rotor type open-end spinning machine - Bearing of rotor 2010-12-29发布 中华人民共和国工业和信息化部发布 2011-04-01实施 本标准由中国纺织工业协会提出。 前言 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：无锡市宏飞工贸有限公司、山西晋中人和纺机轴承有限公司、衡阳纺织机械有限公司、人本集团有限公司、常熟长城轴承有限公司、无锡纺织机械研究所。 本标准主要起草人：吉云飞、侯俊卿、黄喜芝、丁小玄、蔡旭东、张玉红。 1 范围 本标准规定了转杯纺纱机转杯轴承（直接式）的参数和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于转杯纺纱机转杯轴承（以下简称“转杯轴承”）。 2 规范性引用文件 本标准引用了下列文件的条款，这些文件对于本标准的应用是必不可少的。 GB/T 191 包装储运图示标志 GB/T 308—2002 滚动轴承钢球 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 8597 滚动轴承防锈包装 GB/T 18254 高碳铬轴承钢 JB/T 1255 高碳铬轴承钢滚动轴承零件热处理技术条件 JB/T 4037 滚动轴承酚醛层压布管保持架技术条件 JB/T 5314 滚动轴承振动（加速度）测量方法 JB/T 6641 滚动轴承残磁及其评定方法 JB/T 7048 滚动轴承零件工程塑料保持架技术条件 JB/T 8921—1999 滚动轴承及其商品零件检验规则 3 参数和标记 3.1 参数 见表1及图1。 表1 参数 设计转速：≤15×10⁴ r/min 外圈直径D：22、34 mm 芯轴直径d：8.9、10、12、12.2 mm 芯轴长度：108、110、112 mm 外圈宽度：56、61、74 mm 外圈端面到芯轴端面距离：13、18、19 mm 图1 结构示意 1 芯轴 2 加油环 3 外圈 4 固定环 5 滚动体 6 保持架 7 密封件 3.2 标记 3.2.1 标记内容包括： 产品名称用“BZ”表示（可省略）； 芯轴直径（mm）； 外圈直径（mm）； 设计转速用 n×10⁴ r/min 表示（n为1～2位数字）； 滚动体材料代号：陶瓷球用“T”，钢球不标注。 3.2.2 标记示例 芯轴直径Φ8.9 mm、外圈直径Φ22 mm、设计转速7×10⁴ r/min、陶瓷球滚动体的转杯轴承标记为：BZ8.9-22-7T 4 要求 4.1 零件 4.1.1 外圈和芯轴 外圈与芯轴材料性能应不低于GB/T 18254中GCr15的规定。 外圈与芯轴热处理应符合JB/T 1255的规定。 4.1.2 滚动体 钢球应符合GB/T 308—2002规定，等级为G5级。 陶瓷球应符合同标准G5级要求。 4.1.3 保持架 工程塑料保持架应符合JB/T 7048规定。 酚醛层压布管保持架应符合JB/T 4037规定。 4.2 成套要求 转杯轴承振动加速度级≤45 dB。 残磁强度（带磁性零件除外）≤0.4 mT。 温升≤25 ℃。 径向游隙＜0.015 mm。 芯轴对外圈轴线径向圆跳动公差0.005 mm。 外圈直径D与芯轴直径d应符合图纸要求。 转杯轴承应旋转灵活、平稳、无阻滞现象。 轴承应加注润滑脂（油），并可补充。 轴承应密封良好，无持续漏脂现象。
