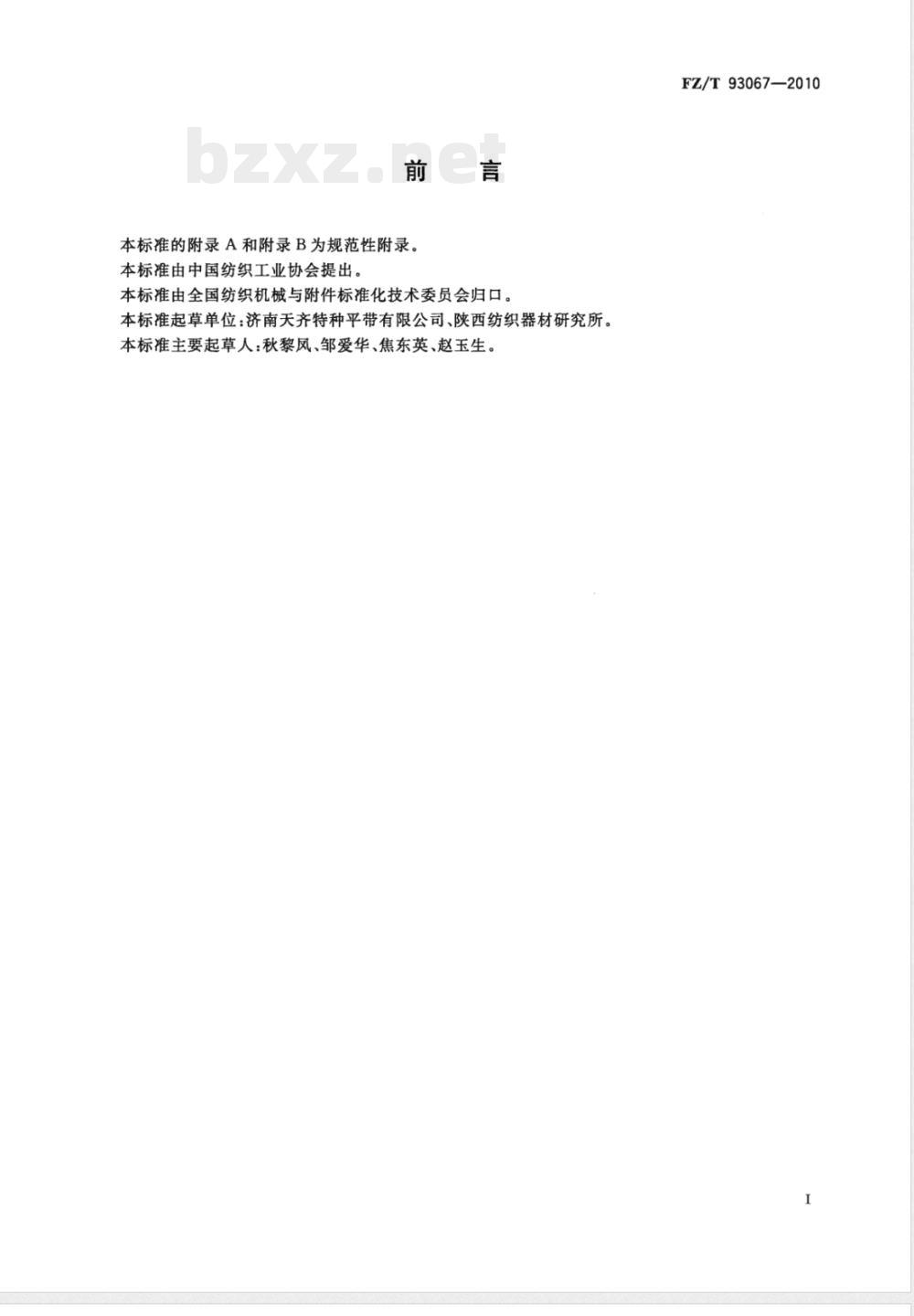

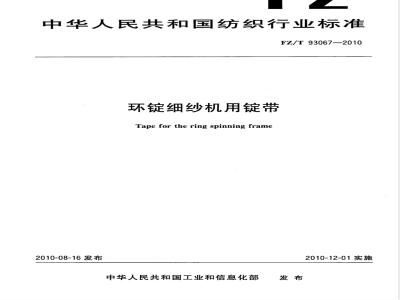

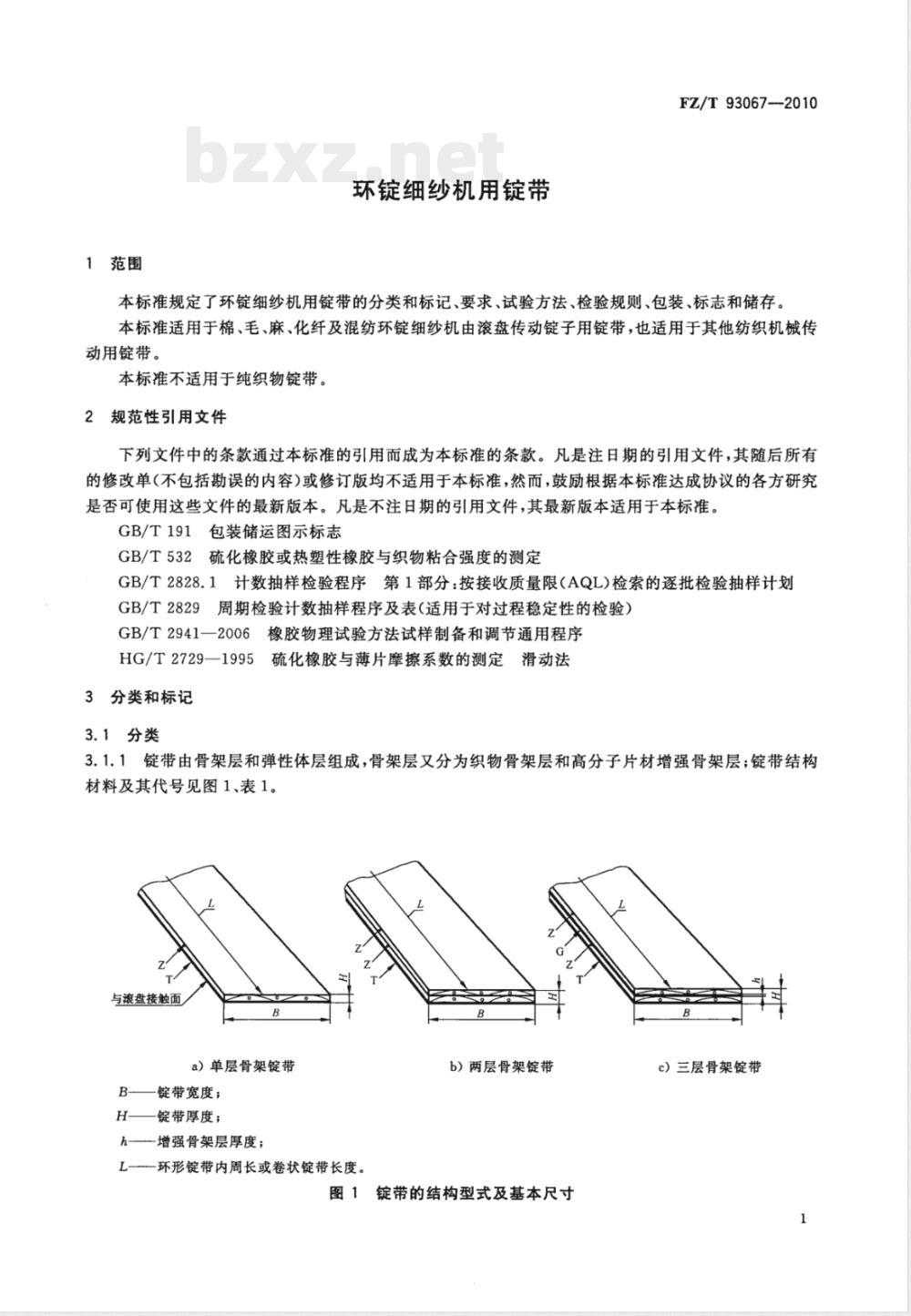

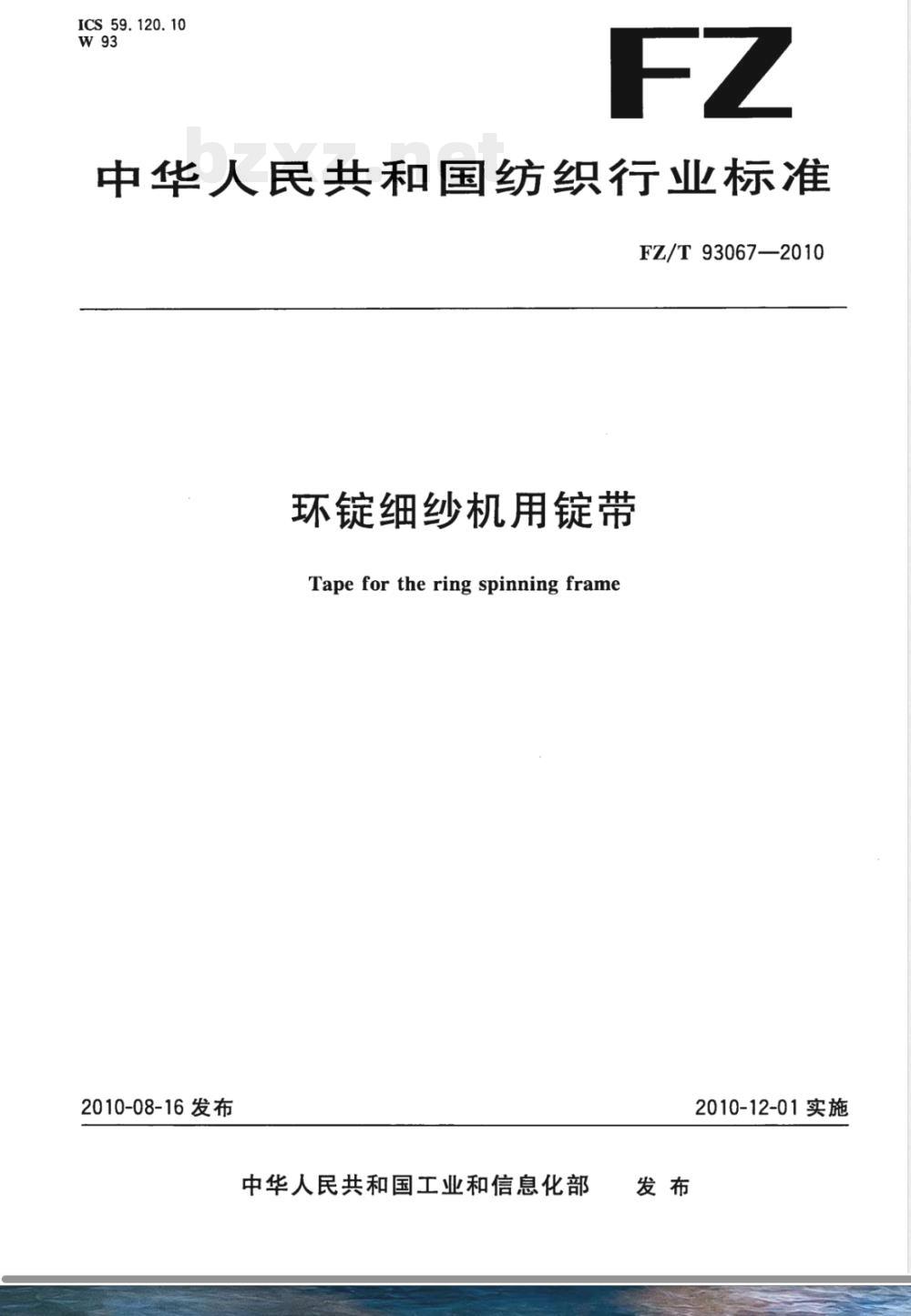

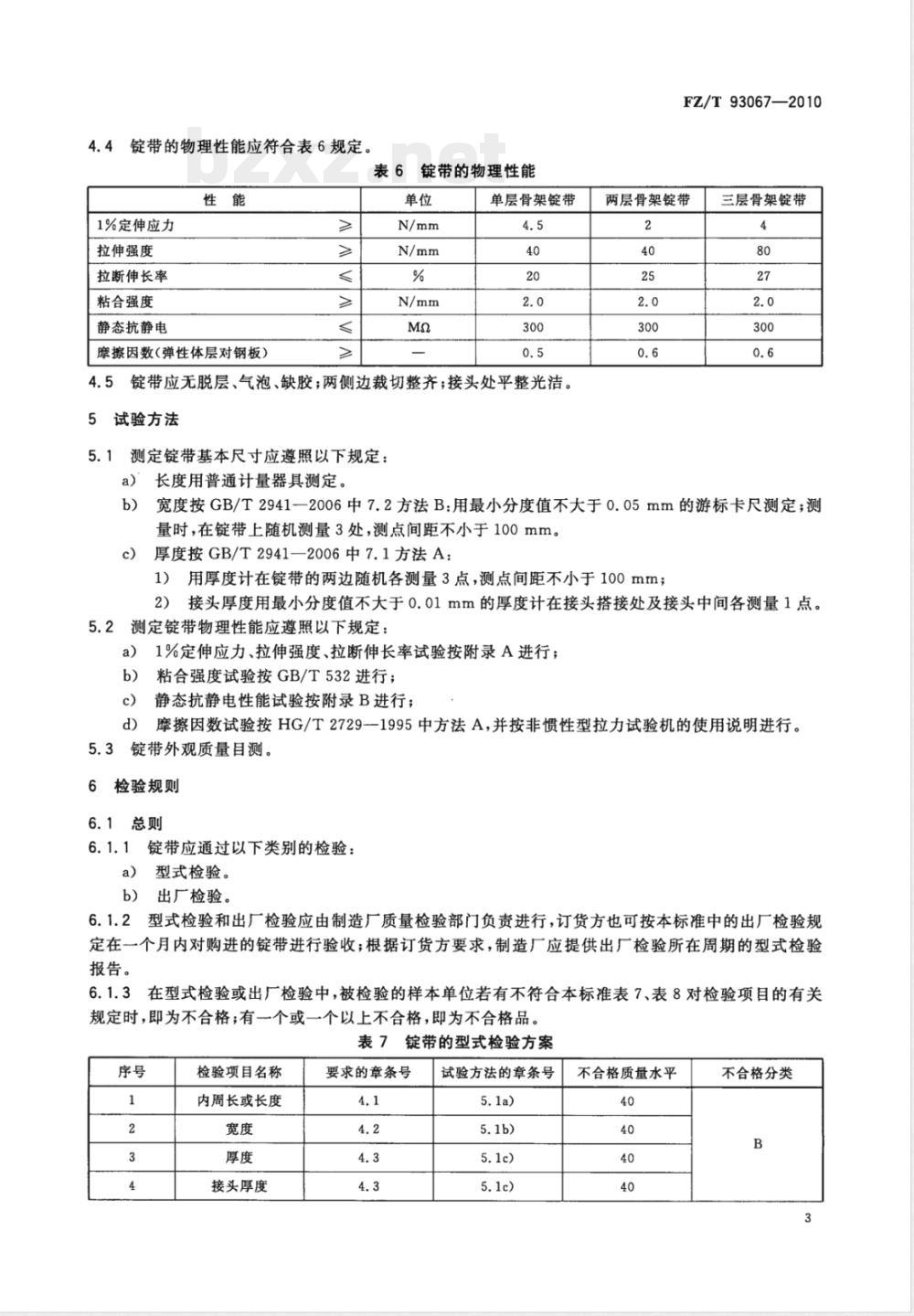

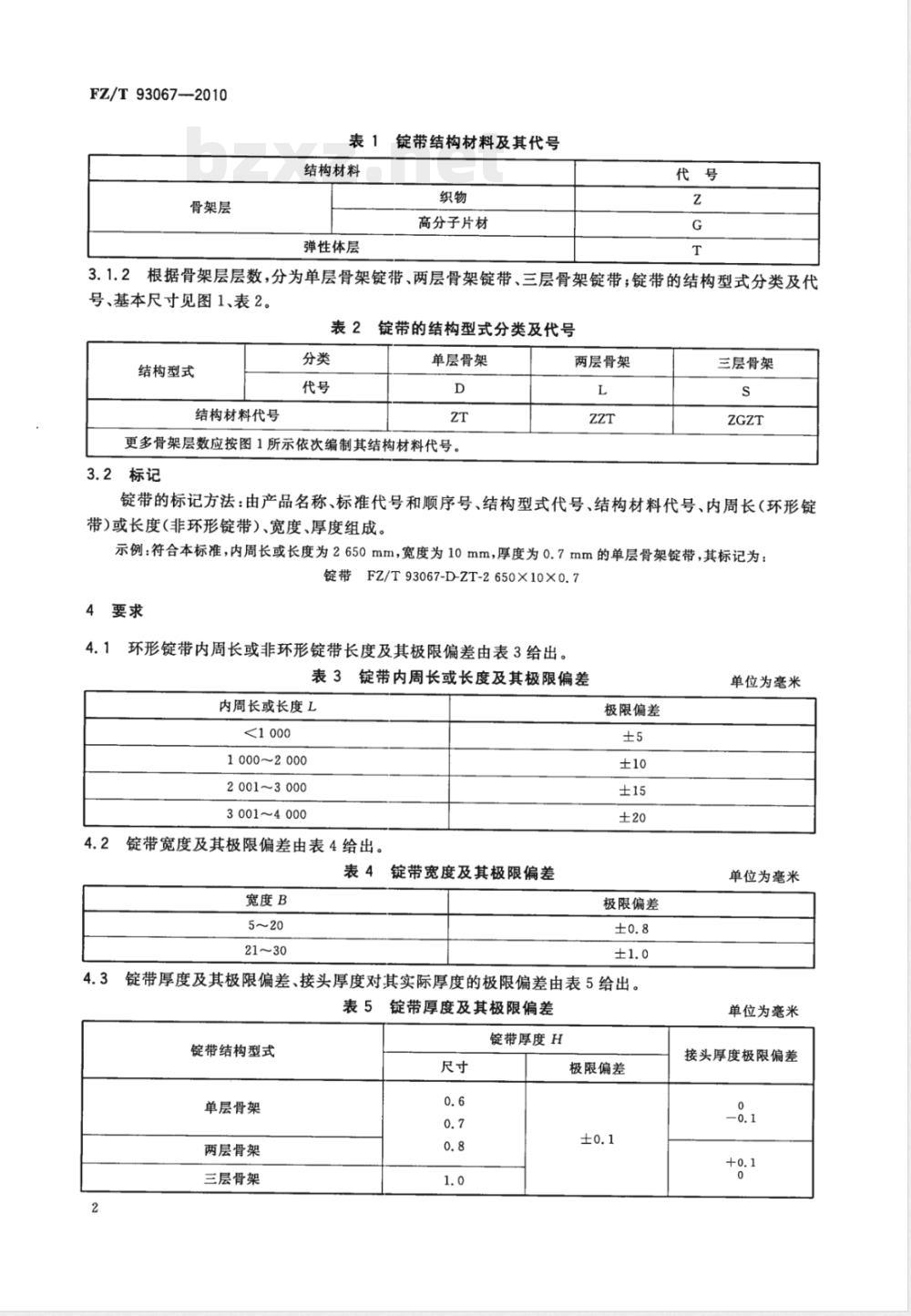

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93067—2010 环锭细纱机用锭带 Tape for the ring spinning frame 2010-08-16发布 中华人民共和国工业和信息化部发布 2010-12-01实施 前言 本标准的附录A和附录B为规范性附录。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：济南关齐特种平带有限公司、陕西纺织器材研究所。 本标准主要起草人：秋黎凤、邹爱华、焦东英、赵玉生。 1 范围 本标准规定了环锭细纱机用锭带的分类和标记、要求、试验方法、检验规则、包装、标志和储存。 本标准适用于棉、毛、麻、化纤及混纺环锭细纱机由滚盘传动锭子用锭带，也适用于其他纺织机械传动用锭带。 本标准不适用于纯织物锭带。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 532 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 2941—2006 橡胶物理试验方法 试样制备和调节通用程序 HG/T 2729—1995 硫化橡胶与薄片摩擦系数的测定 滑动法 3 分类和标记 3.1 分类 3.1.1 锭带由骨架层和弹性体层组成，骨架层分为织物骨架层和高分子片材增强骨架层。 锭带结构材料及代号见表1。 结构材料代号：织物 Z，高分子片材 G，弹性体层 T。 3.1.2 按骨架层层数分为：单层骨架锭带、两层骨架锭带、三层骨架锭带。 结构型式及代号见表2。 单层骨架：D-ZT 两层骨架：L-ZZT 三层骨架：S-ZGZT 图1 锭带结构型式及基本尺寸 B：锭带宽度 H：锭带厚度 h：增强骨架层厚度 L：内周长或长度 3.2 标记 锭带标记由产品名称、标准号及顺序号、结构型式代号、结构材料代号、内周长（或长度）、宽度、厚度组成。 示例：内周长2650 mm、宽度10 mm、厚度0.7 mm的单层骨架锭带标记为： 锭带 FZ/T93067-D-ZT-2650X10X0.7 4 要求 4.1 尺寸要求 锭带内周长或长度及极限偏差按不同范围规定（略）。 锭带宽度B及极限偏差按5～20 mm、21～30 mm分级规定（略）。 锭带厚度H及接头厚度偏差按结构型式分级规定（略）。 4.2 物理性能 锭带物理性能应符合表6规定： 1%定伸应力、拉伸强度、拉断伸长率、粘合强度、静态抗静电性能及摩擦因数等指标按不同结构型式分别要求。 单层骨架锭带典型指标： 1%定伸应力约4.5 N/mm²，拉伸强度约40 N/mm²，拉断伸长率约20%，粘合强度约2.0 N/mm，抗静电性能约300 MΩ，摩擦因数约0.5。 两层骨架锭带： 1%定伸应力约2 N/mm²，拉伸强度约40 N/mm²，拉断伸长率约25%，粘合强度约2.0 N/mm，抗静电性能约300 MΩ，摩擦因数约0.6。 4.5 外观质量 锭带应无脱层、气泡、缺胶；两侧边裁切整齐；接头处应平整光洁。 5 试验方法 长度采用普通计量器具测定。
