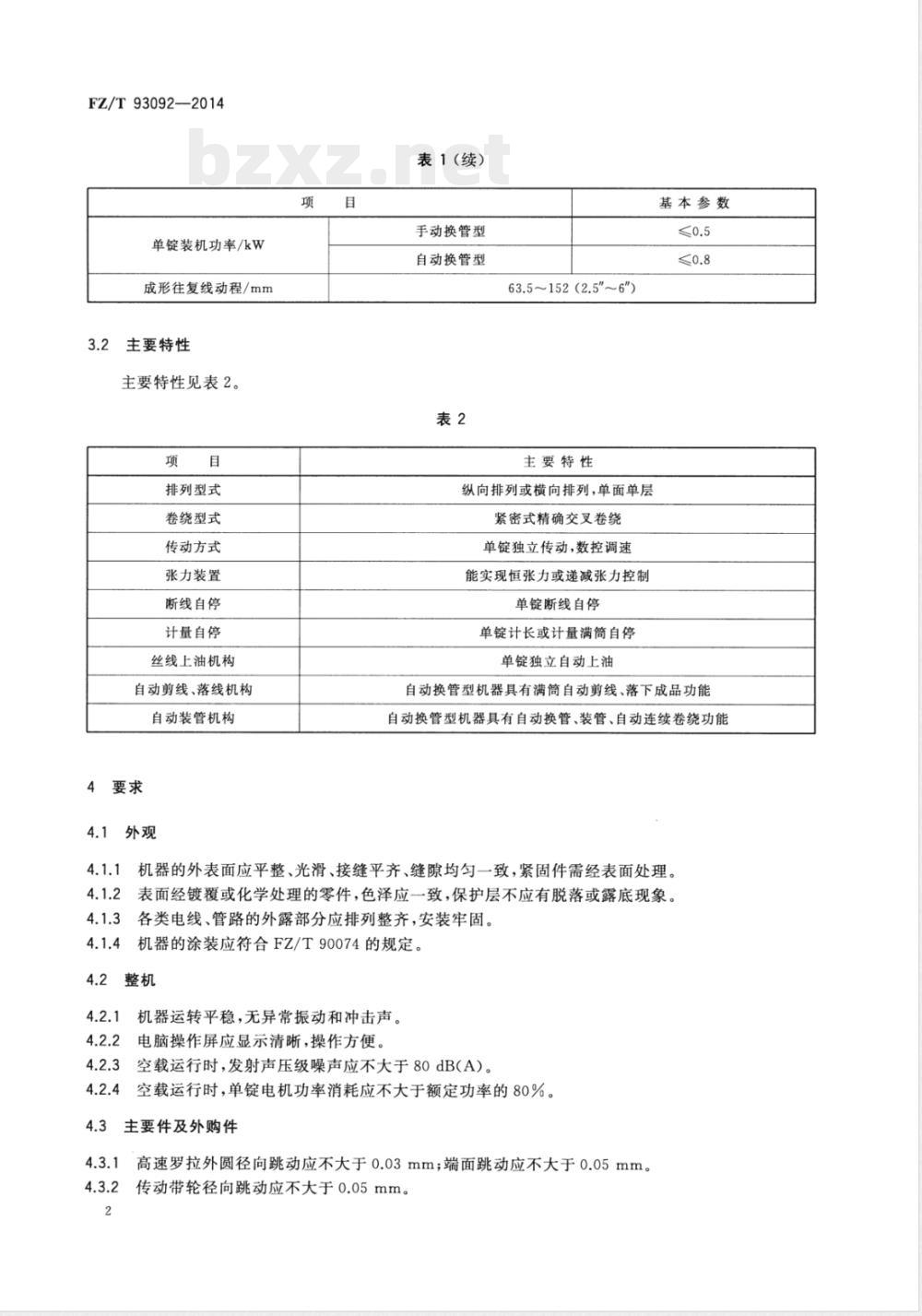

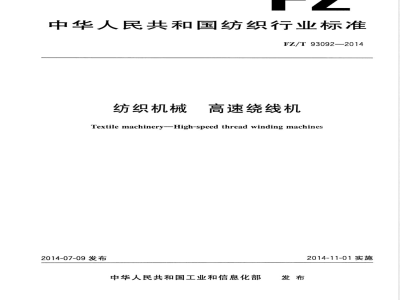

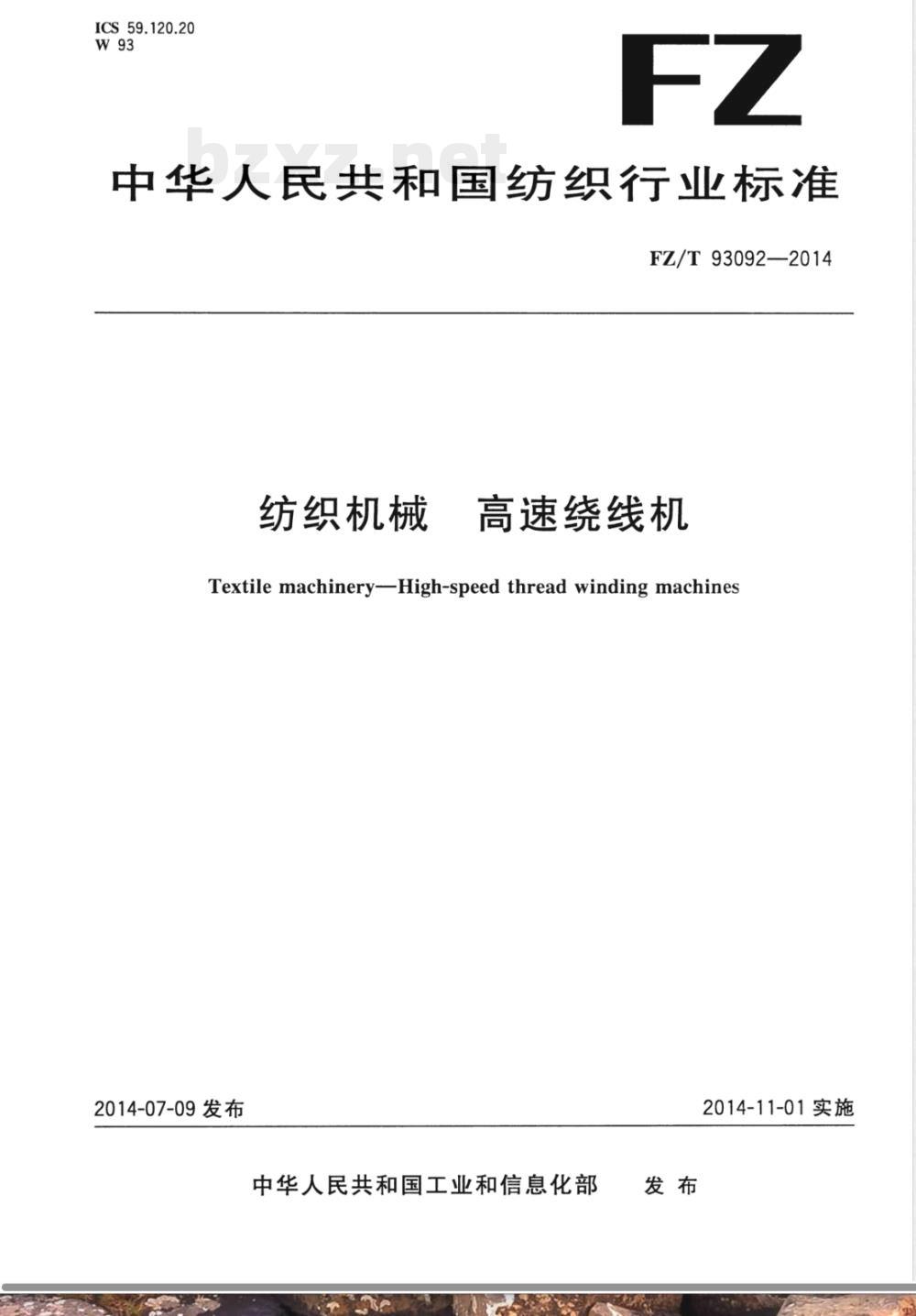

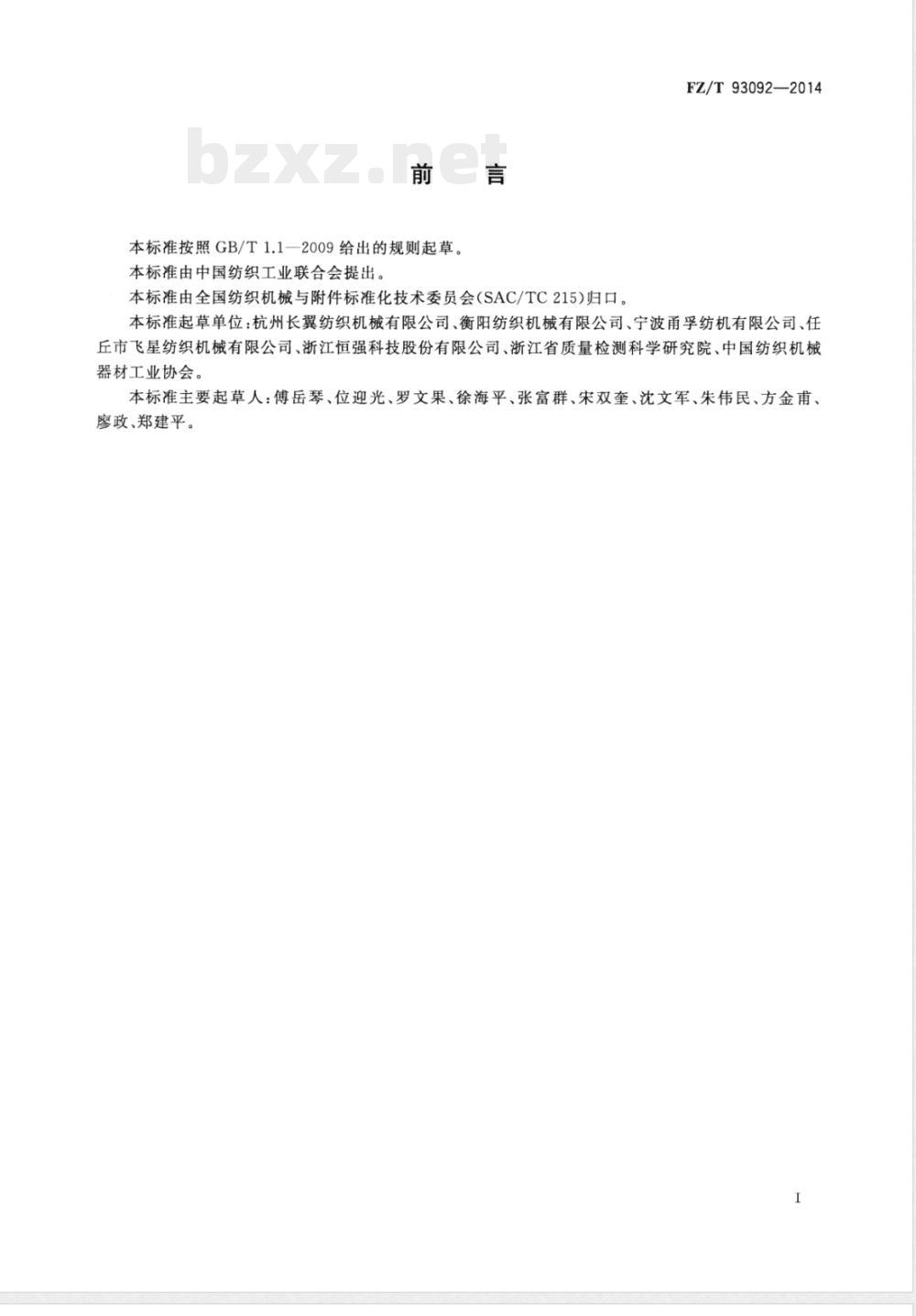

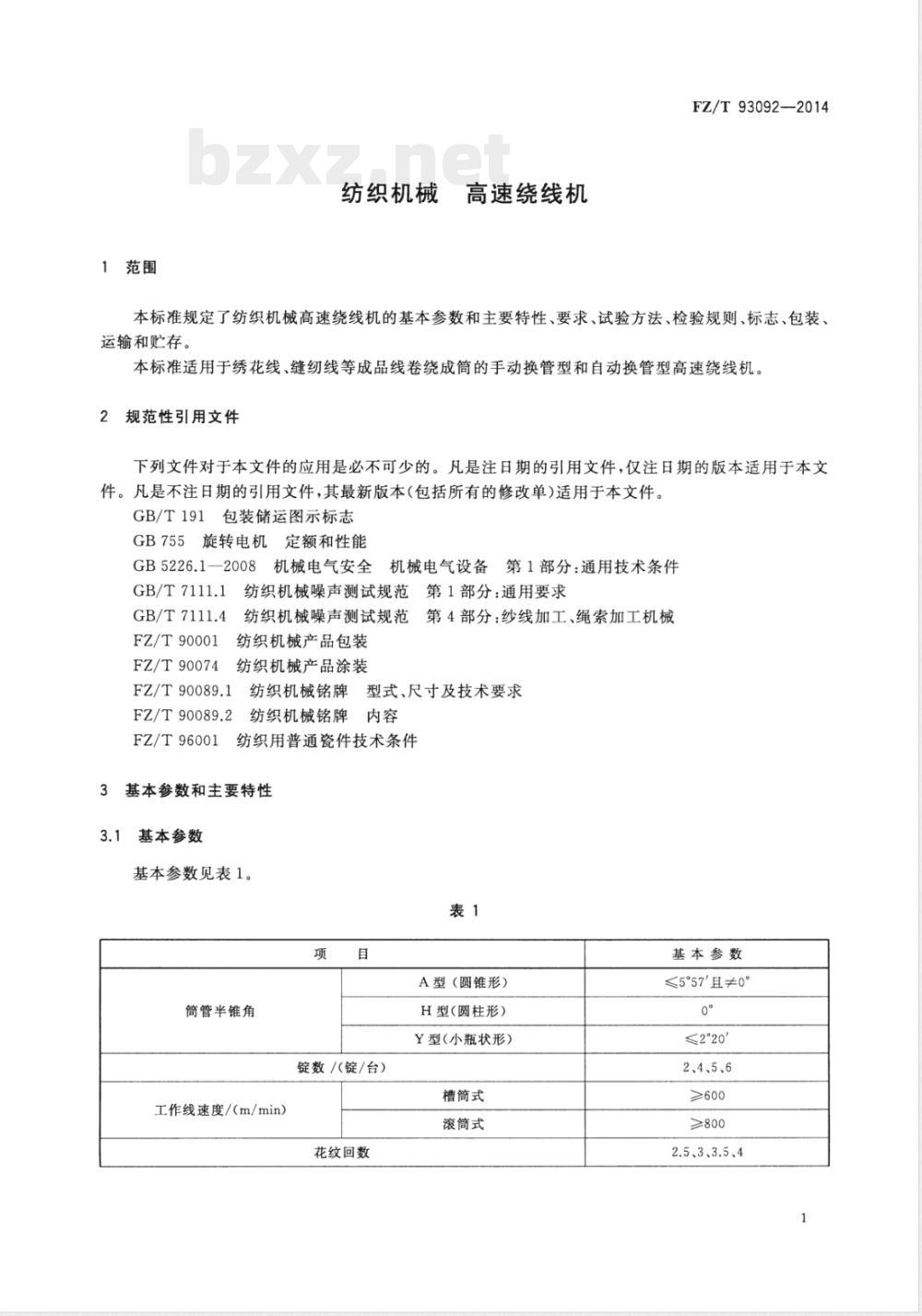

ICS 59.120.20 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93092—2014 纺织机械 高速绕线机 Textile machinery—High-speed thread winding machines 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC 215）归口。 本标准起草单位：杭州长翼纺织机械有限公司、衡阳纺织机械有限公司、宁波甬孚纺机有限公司、任丘市飞星纺织机械有限公司、浙江恒强科技股份有限公司、浙江省质量检测科学研究院、中国纺织机械器材工业协会。 本标准主要起草人：傅岳琴、位迎光、罗文果、徐海平、张富群、宋双奎、沈文军、朱伟民、方金甫、廖政、郑建平。 1 范围 本标准规定了纺织机械高速绕线机的基本参数和主要特性、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于绣花线、缝纫线等成品线卷绕成筒的手动换管型和自动换管型高速绕线机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.4 纺织机械噪声测试规范 第4部分：纱线加工、绳索加工机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 内容 FZ/T 96001 纺织用普通瓷件技术条件 3 基本参数和主要特性 3.1 基本参数 基本参数见表1。 表1 基本参数 - 筒管半锥角： - A型（圆锥形）：≤5°57′且≠0° - H型（圆柱形）：0° - Y型（小瓶状形）：≤2°20′ - 锭数：2、4、5、6锭/台 - 工作线速度： - 槽筒式：≥600 m/min - 凌筒式：≥800 m/min - 花纹回数：2.5、3、3.5、4 - 单锭装机功率： - 手动换管型：≤0.5 kW - 自动换管型：≤0.8 kW - 成形往复线动程：63.5 mm～152 mm（2.5″～6″） 3.2 主要特性 主要特性见表2。 表2 主要特性 - 排列型式：纵向排列或横向排列 - 卷绕型式：单面单层紧密式精确交叉卷绕 - 传动方式：单锭独立传动，数控调速 - 张力装置：能实现恒张力或递减张力控制 - 断线自停：单锭断线自停 - 计量自停：单锭计长或计量满筒自停 - 丝线上油机构：单锭独立自动上油 - 自动剪线、落线机构：自动换管型机器具有满筒自动剪线、落下成品功能 - 自动装管机构：自动换管型机器具有自动换管、装管、自动连续卷绕功能 4 要求 4.1 外观 4.1.1 机器的外表面应平整、光滑、接缝平齐、缝隙均匀一致，紧固件需经表面处理。 4.1.2 表面经镀覆或化学处理的零件，色泽应一致，保护层不应有脱落或露底现象。 4.1.3 各类电线、管路的外露部分应排列整齐，安装牢固。 4.1.4 机器的涂装应符合FZ/T 90074的规定。 4.2 整机 4.2.1 机器运转平稳，无异常振动和冲击声。 4.2.2 电脑操作屏应显示清晰，操作方便。 4.2.3 空载运行时，发射声压级噪声应不大于80 dB（A）。 4.2.4 空载运行时，单锭电机功率消耗应不大于额定功率的80%。 4.3 主要件及外购件 4.3.1 高速罗拉外圆径向跳动应不大于0.03 mm；端面跳动应不大于0.05 mm。 4.3.2 传动带轮径向跳动应不大于0.05 mm。 4.3.3 驱动头轴轴承外壳温升应不大于30℃。 4.3.4 瓷件应符合FZ/T 96001的规定。 4.3.5 槽筒等主要外购件应符合相关标准要求。 4.4 自动控制 4.4.1 单锭断线停机制动时间可以设定。 4.4.2 满筒自停灵敏、可靠，计量准确。 4.4.3 自动换管型机器自动剪线、落线机构动作应稳定、可靠。 4.4.4 自动换管型机器自动换管机构动作应稳定、可靠；换管后自动进入下轮卷绕。 4.4.5 自动换管型机器换管时间应符合相关工艺要求。
