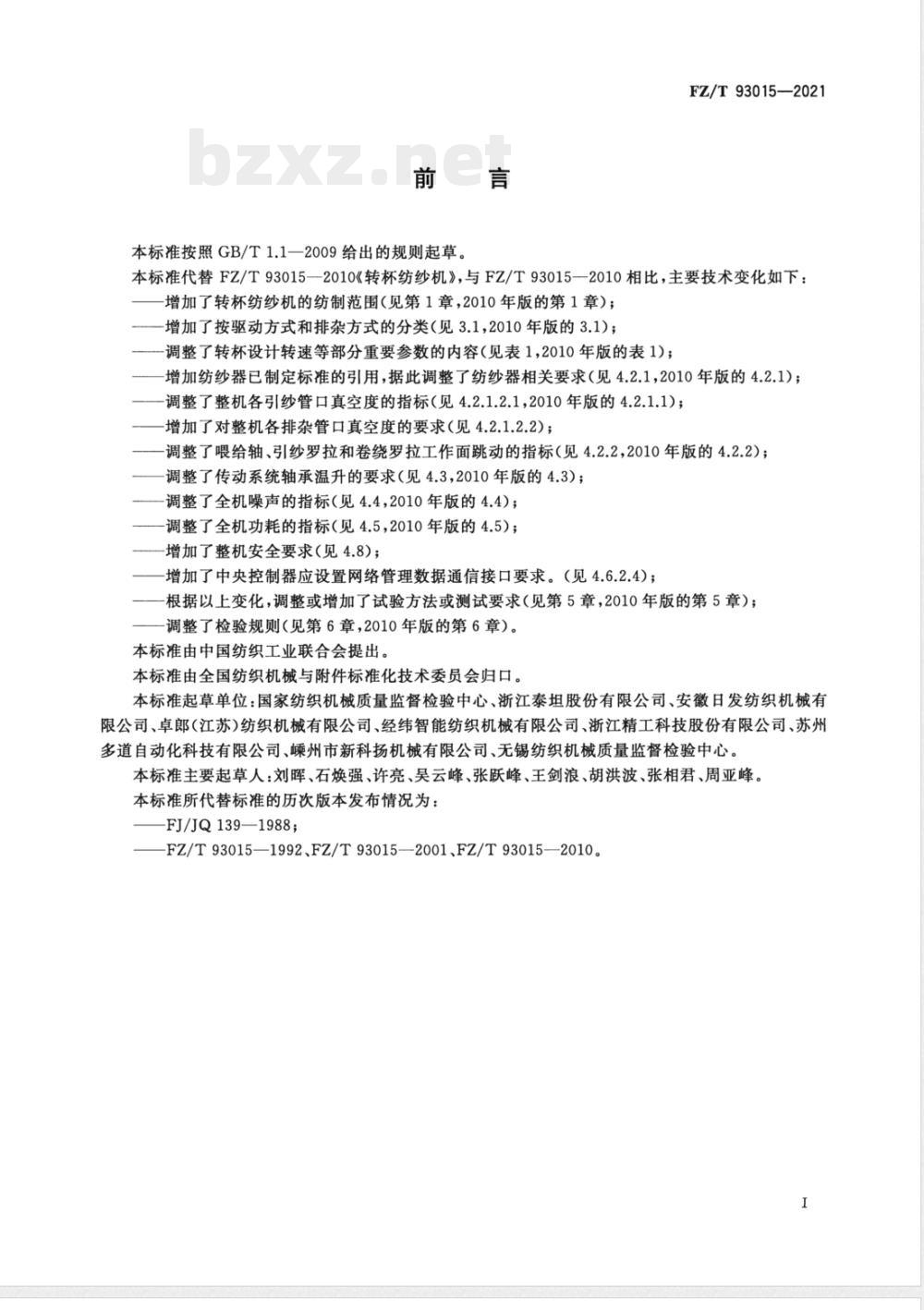

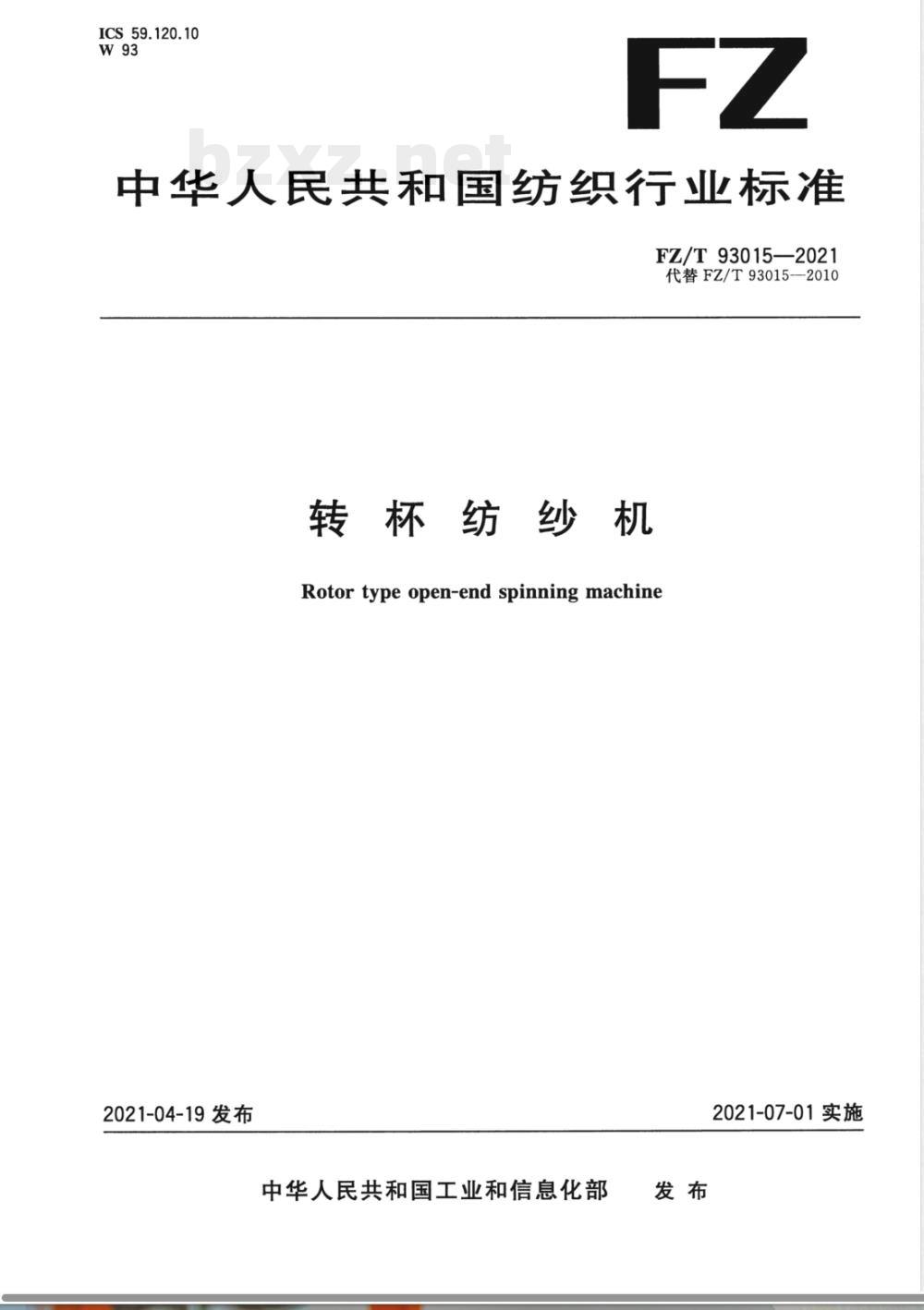

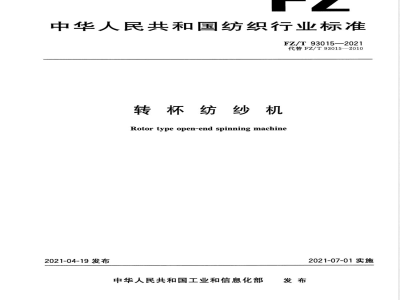

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93015—2021 代替 FZ/T 93015—2010 转杯纺纱机 Rotor type open-end spinning machine 2021-04-19 发布 2021-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93015—2010《转杯纺纱机》。与 FZ/T 93015—2010 相比，主要技术变化如下： 1. 增加了转杯纺纱机的纺制范围。 2. 增加了按驱动方式和排杂方式的分类。 3. 调整了转杯设计转速等部分重要参数的内容。 4. 增加纺纱器已制定标准的引用，并据此调整了纺纱器相关要求。 5. 调整了整机各引纱管口真空度的指标。 6. 增加了对整机各排杂管口真空度的要求。 7. 调整了喂给轴、引纱罗拉和卷绕罗拉工作面跳动的指标。 8. 调整了传动系统轴承温升的要求。 9. 调整了全机噪声的指标。 10. 调整了全机功耗的指标。 11. 增加了整机安全要求。 12. 增加了中央控制器应设置网络管理数据通信接口要求。 13. 根据以上变化，调整或增加了试验方法或测试要求。 14. 调整了检验规则。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：国家纺织机械质量监督检验中心、浙江泰坦股份有限公司、安徽日发纺织机械有限公司、卓郎（江苏）纺织机械有限公司、经纬智能纺织机械有限公司、浙江精工科技股份有限公司、苏州多道自动化科技有限公司、嵊州市新科扬机械有限公司、无锡纺织机械质量监督检验中心。 本标准主要起草人：刘晖、石焕强、许亮、吴云峰、张跃峰、王剑浪、胡洪波、张相君、周亚峰。 本标准所代替标准的历次版本发布情况为： - FJ/JQ 139—1988； - FZ/T 93015—1992； - FZ/T 93015—2001； - FZ/T 93015—2010。 1 范围 本标准规定了转杯纺纱机的分类和参数、要求、试验方法、检验规则以及标志、包装、运输、贮存。 本标准适用于纺制棉、毛、麻、化纤等纯纺及混纺的转杯纺纱机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB/T 5226.1—2019 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 GB/T 17626.4—2018 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17780.2 纺织机械安全要求 第2部分：纺纱准备和纺纱机械 FZ/T 12001—2015 转杯纺棉本色纱 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 第1部分：型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 第2部分：内容 FZ/T 93103—2018 纺纱器 3 分类和参数 3.1 分类 分类如下： a）按转杯型式分为： - 抽气式； - 自排风式。 b）按接头方式分为： - 手工式； - 半自动式； - 自动式。 c）按排杂方式分为： - 负压式； - 自由落体式。 d）按驱动方式分为： - 集中驱动式； - 单锭驱动式。 3.2 参数 参数见表1。 项目包括： - 纺纱线密度/tex（Ne） - 转杯设计转速/（r/min） - 适纺纤维长度/mm - 喂入品线密度/tex（Ne） - 分梳辊设计转速/（r/min） - 卷绕最大设计速度/（m/min） - 纺纱器间距/mm - 每节纺纱器头数/（头数/节） - 整机纺纱器头数/头 - 筒管尺寸（内径×长度）/mm - 筒子成形尺寸 - 筒子纱最大重量/kg 筒管形状： - 直边 - 卷边 筒子成形尺寸参数： - 最大直径/mm - 宽度/mm 4 要求 4.1 传动系统 4.1.1 机器运转平稳，无异常振动和声响。 4.1.2 龙带窜动量＜3 mm。
