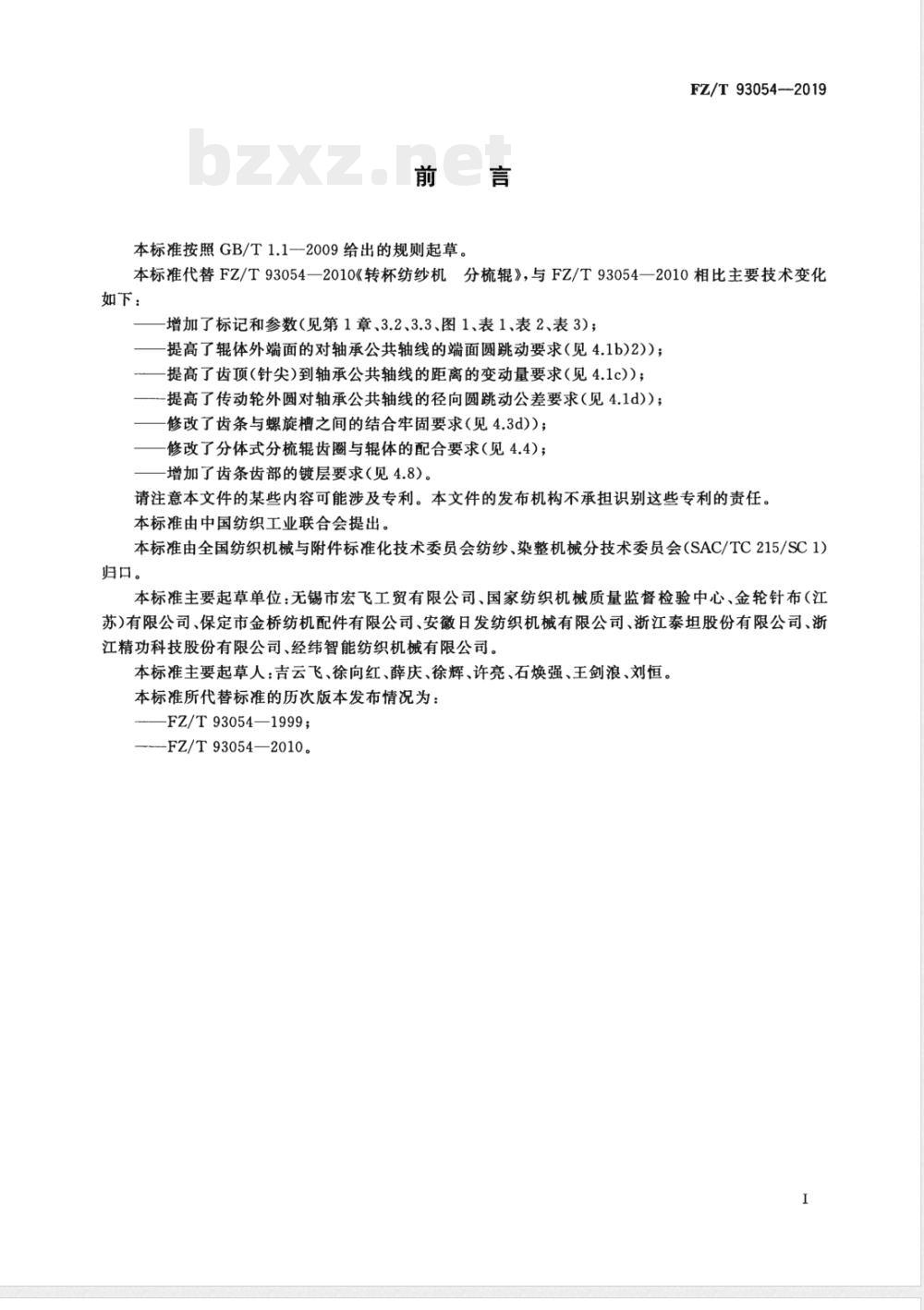

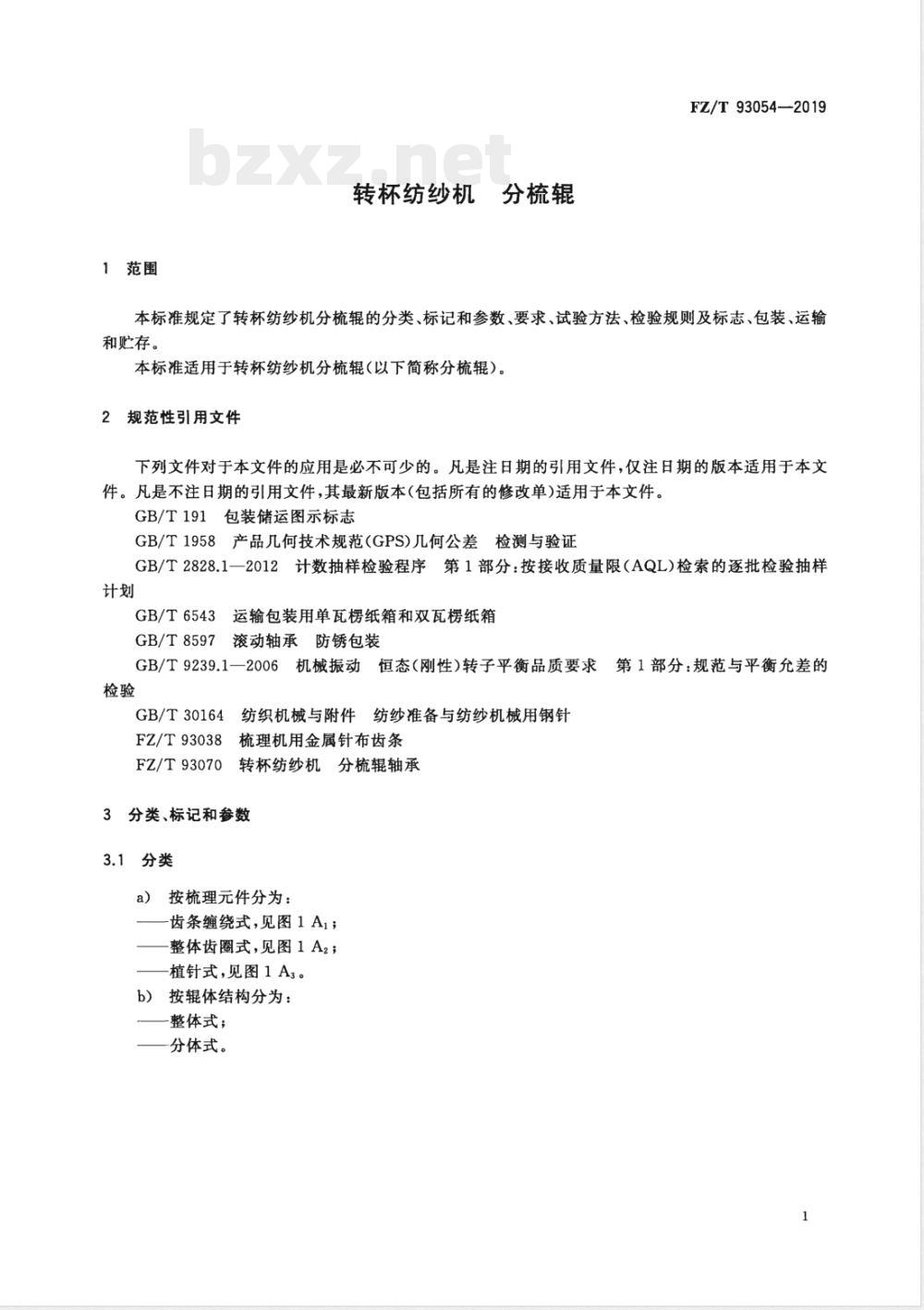

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93054—2019 代替 FZ/T 93054—2010 转杯纺纱机分梳辊 Rotor type open-end spinning machine — Opening roller 2019-12-24 发布 2020-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93054—2010《转杯纺纱机分梳辊》。与 FZ/T 93054—2010 相比，主要技术变化如下： 1. 增加了标记和参数。 2. 提高了辊体外端面对轴承公共轴线的端面圆跳动要求。 3. 提高了齿顶（针尖）到轴承公共轴线距离的变动量要求。 4. 提高了传动轮外圆对轴承公共轴线的径向圆跳动公差要求。 5. 修改了齿条与螺旋槽之间的结合牢固要求。 6. 修改了分体式分梳辊齿圈与辊体的配合要求。 7. 增加了齿条齿部的镀层要求。 请注意，本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准主要起草单位：无锡市宏飞工贸有限公司、国家纺织机械质量监督检验中心、金轮针布（江苏）有限公司、保定市金桥纺机配件有限公司、安徽日发纺织机械有限公司、浙江泰坦股份有限公司、浙江精功科技股份有限公司、经纬智能纺织机械有限公司。 本标准主要起草人：吉云飞、徐向红、薛庆、徐辉、许亮、石焕强、王剑浪、刘恒。 本标准所代替标准的历次版本发布情况为： - FZ/T 93054—1999； - FZ/T 93054—2010。 1 范围 本标准规定了转杯纺纱机分梳辊的分类、标记和参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于转杯纺纱机分梳辊（以下简称“分梳辊”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 1958 产品几何技术规范（GPS）几何公差检测与验证 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 8597 滚动轴承防锈包装 GB/T 9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 GB/T 30164 纺织机械与附件 纺纱准备与纺纱机械用钢针 FZ/T 93038 梳理机用金属针布齿条 FZ/T 93070 转杯纺纱机分梳辊轴承 3 分类、标记和参数 3.1 分类 按梳理元件分为： a）齿条缠绕式； b）整体齿圈式； c）植针式。 按辊体结构分为： a）整体式； b）分体式。 说明： 1. 辊体； 2. 分梳辊轴承； 3. 转动轮。 3.2 标记 3.2.1 标记内容 标记依次包含如下内容： a）企业代号（企业自定）； b）产品代号，用“GJ”表示分梳辊； c）梳理元件代号； d）辊体结构代号。 梳理元件代号： - 齿条缠绕式：CT - 整体齿圈式：ZT - 植针式：ZZ 辊体结构代号： - 整体式：Z - 分体式：F 3.2.2 标记示例 某企业生产的梳理元件为齿条缠绕式、辊体结构为分体式的分梳辊，其标记为：GJCT-F。 3.3 参数 基本参数见表3。 项目及参数： - 辊体外径 D：64、64.6、74.5、80 - 传动轮外径 D1：23.5、25、28、29.4 - 分梳辊长度 l：92、97、105.5、126.5、129、135 - 辊体宽度 l1：24、27.5、33、37.5、40.5、43 4 要求 4.1 形位公差 a）辊体外圆对轴承公共轴线的径向圆跳动公差为 0.03 mm。 b）辊体端面对轴承公共轴线的端面圆跳动： 1）内端面对轴承公共轴线的端面圆跳动公差为 0.02 mm； 2）外端面对轴承公共轴线的端面圆跳动公差为 0.035 mm。 c）齿顶（针尖）到轴承公共轴线距离的变动量应符合标准要求。
