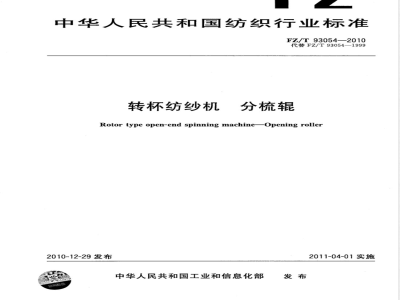

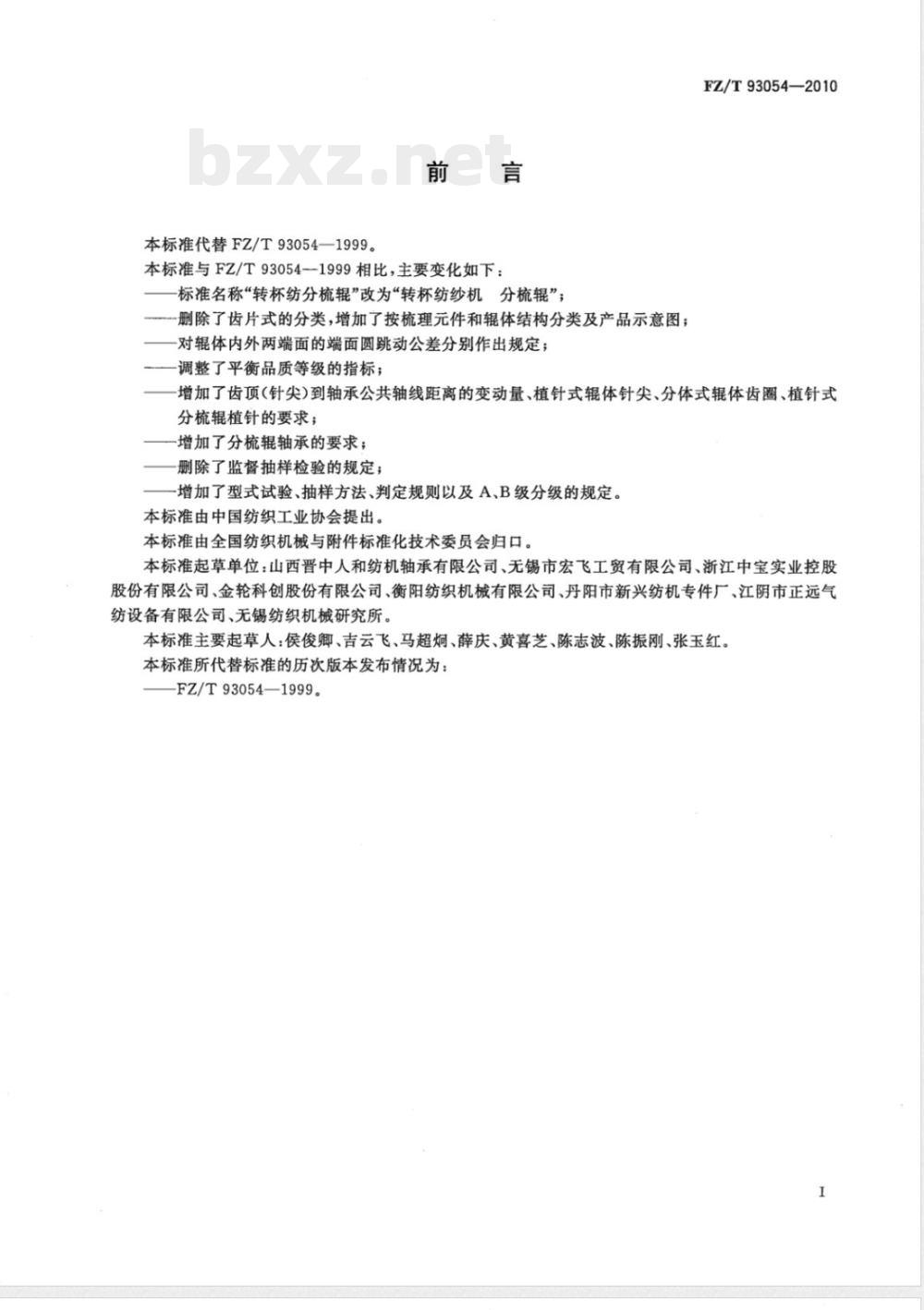

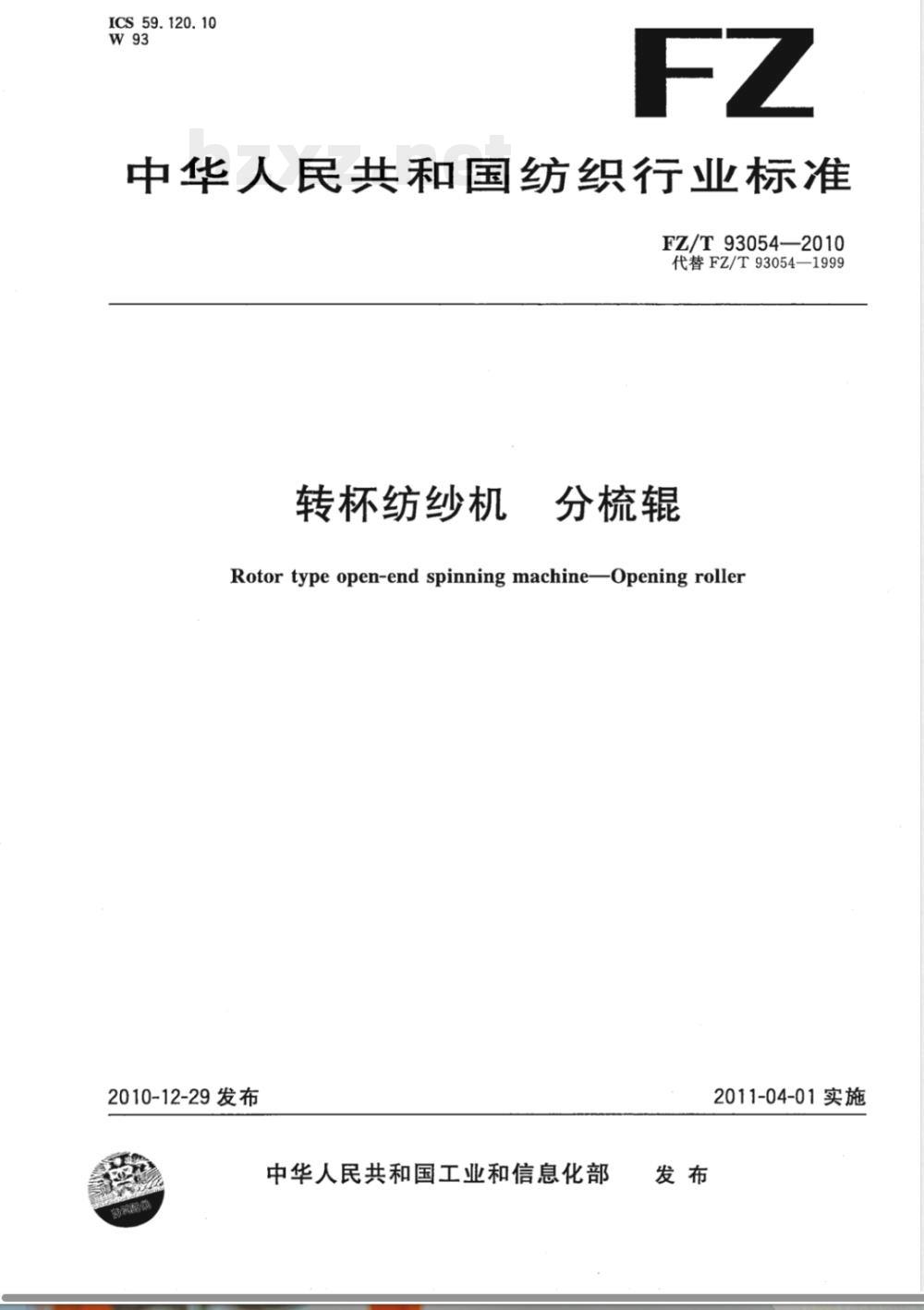

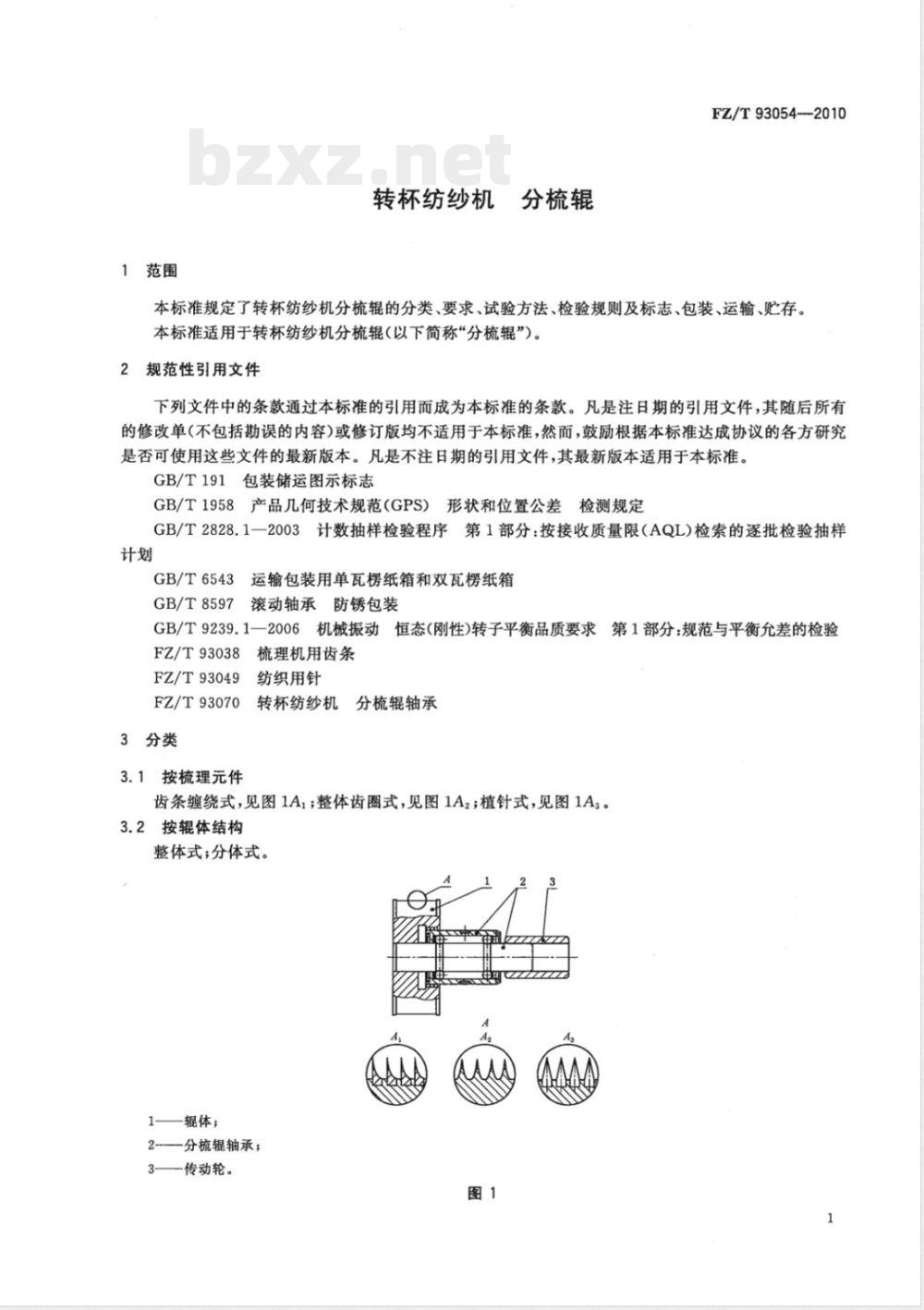

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93054—2010 代替 FZ/T 93054—1999 转杯纺纱机 分梳辊 Rotor type open-end spinning machine Opening roller 2010-12-29发布 2011-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准代替FZ/T 93054—1999。 本标准与FZ/T 93054—1999相比，主要变化如下： 1. 标准名称“转杯纺分梳辊”改为“转杯纺纱机分梳辊”； 2. 删除了齿片式的分类，增加了按梳理元件和辊体结构分类及产品示意图； 3. 对辊体内外两端面的端面圆跳动公差分别作出规定； 4. 调整了平衡品质等级的指标； 5. 增加了齿顶（针尖）到轴承公共轴线距离的变动量、植针式辊体针尖、分体式辊体齿圈、植针式分梳辊植针的要求； 6. 增加了分梳辊轴承的要求； 7. 删除了监督抽样检验的规定； 8. 增加了型式试验、抽样方法、判定规则以及A、B级分级的规定。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：山西晋中人和纺机轴承有限公司、无锡市宏飞工贸有限公司、浙江中宝实业控股股份有限公司、金轮科创股份有限公司、衡阳纺织机械有限公司、丹阳市新兴纺机专件厂、江阴市正远气纺设备有限公司、无锡纺织机械研究所。 本标准主要起草人：侯俊卿、吉云飞、马超炯、薛庆、黄喜芝、陈志波、陈振刚、张玉红。 本标准所代替标准的历次版本发布情况为：FZ/T 93054—1999。 1 范围 本标准规定了转杯纺纱机分梳辊的分类、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于转杯纺纱机分梳辊（以下简称“分梳辊”）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GB/T 1958 产品几何技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 8597 滚动轴承防锈包装 GB/T 9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 FZ/T 93038 梳理机用齿条 FZ/T 93049 纺织用针 FZ/T 93070 转杯纺纱机分梳辊轴承 3 分类 3.1 按梳理元件分类 1. 齿条缠绕式； 2. 整体齿圈式； 3. 植针式。 3.2 按辊体结构分类 1. 整体式； 2. 分体式。 图1结构示意： 1——辊体； 2——分梳辊轴承； 3——传动轮。 4 要求 4.1 形位公差 4.1.1 辊体外圆对轴承公共轴线的径向圆跳动公差为0.03 mm。 4.1.2 辊体端面对轴承公共轴线的端面圆跳动： a）内端面的端面圆跳动公差为0.02 mm； b）外端面的端面圆跳动公差为0.04 mm。 4.1.3 齿顶（针尖）到轴承公共轴线的距离变动量≤0.08 mm。 4.1.4 传动轮外圆对轴承公共轴线的径向圆跳动公差为0.05 mm。 4.2 表面粗糙度 辊体外圆及端面表面粗糙度Ra1.6 μm。 4.3 外观质量 4.3.1 辊体齿部应排列整齐，应无侧弯、锈迹、倒钩及残齿、断齿等现象。 4.3.2 辊体针部应排列整齐，无漏针、锈迹、断针、侧弯等现象。 4.3.3 辊体齿顶（针尖）应低于辊体外圆。 4.3.4 齿条与螺旋槽之间应无缝隙、毛刺；齿条始末端与辊体接合应牢固，表面平整。 4.3.5 分梳辊表面应光滑，不挂纤维。 4.4 分体式分梳辊齿圈应不松动。 4.5 分梳辊轴承与辊体、传动轮结合应牢固。 4.6 分梳辊平衡品质等级应符合GB/T 9239.1—2006中G2.5级的规定。 4.7 缠绕式齿条及整体齿圈式的齿部应符合FZ/T 93038的规定。 4.8 植针式分梳辊植针应符合FZ/T 93049的规定。 4.9 转杯纺纱机分梳辊轴承应符合FZ/T 93070的规定。 5 试验方法 5.1 形位公差（4.1.1、4.1.2、4.1.4）按GB/T 1958的规定，用千分表检测。 5.2 齿顶（针尖）到轴承公共轴线距离变动量（4.1.3），以轴承的公共轴线为基准，将千分表的平表头置于单齿的齿顶（针尖）上（除头尾圈外），测多个齿顶（针尖），取其最大示值差。 5.3 辊体外圆及端面表面粗糙度（4.2）用表面粗糙度样板比对检测或用表面粗糙度仪检测。
