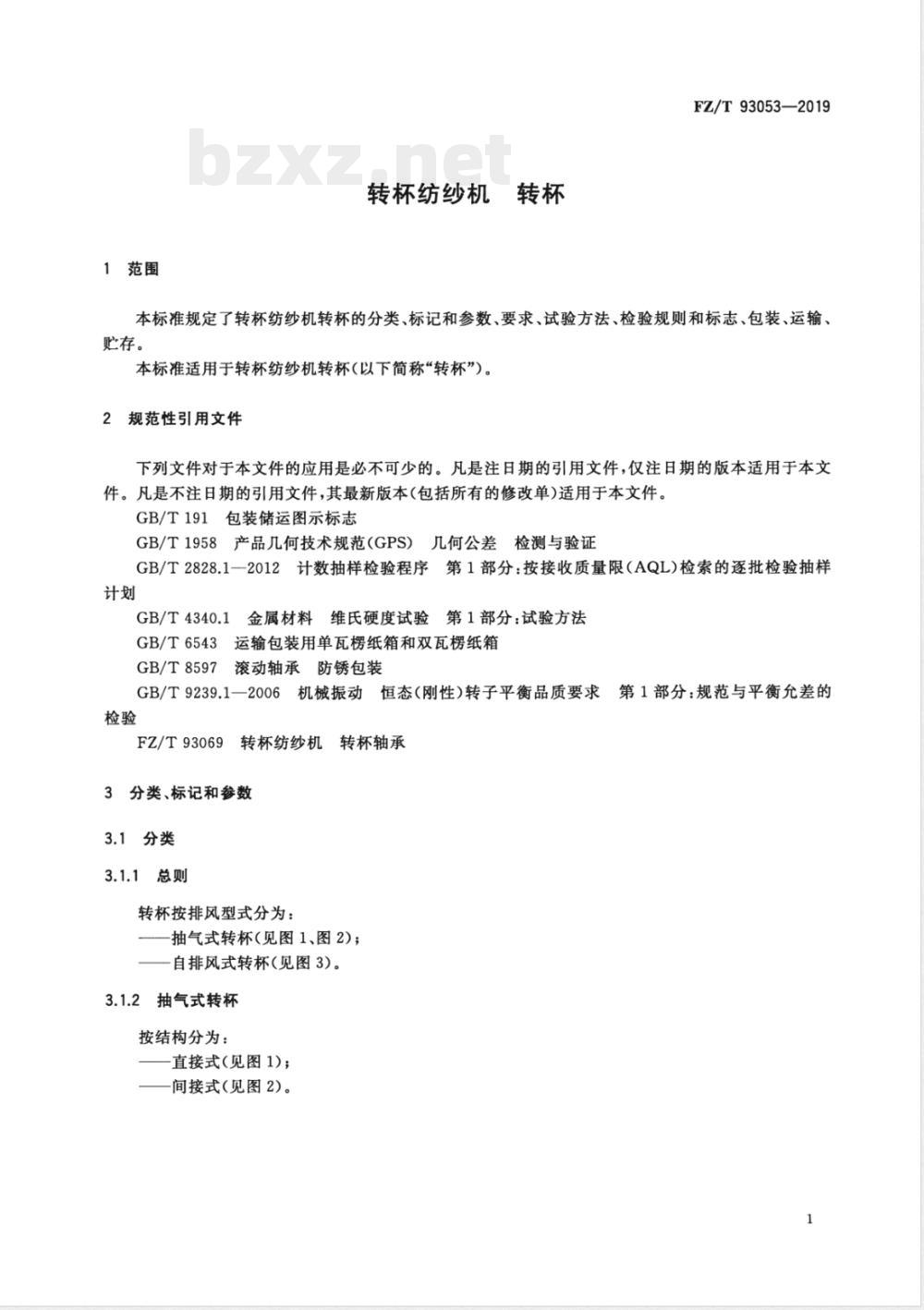

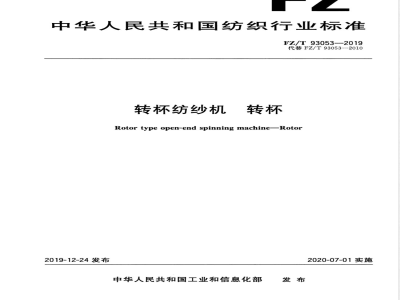

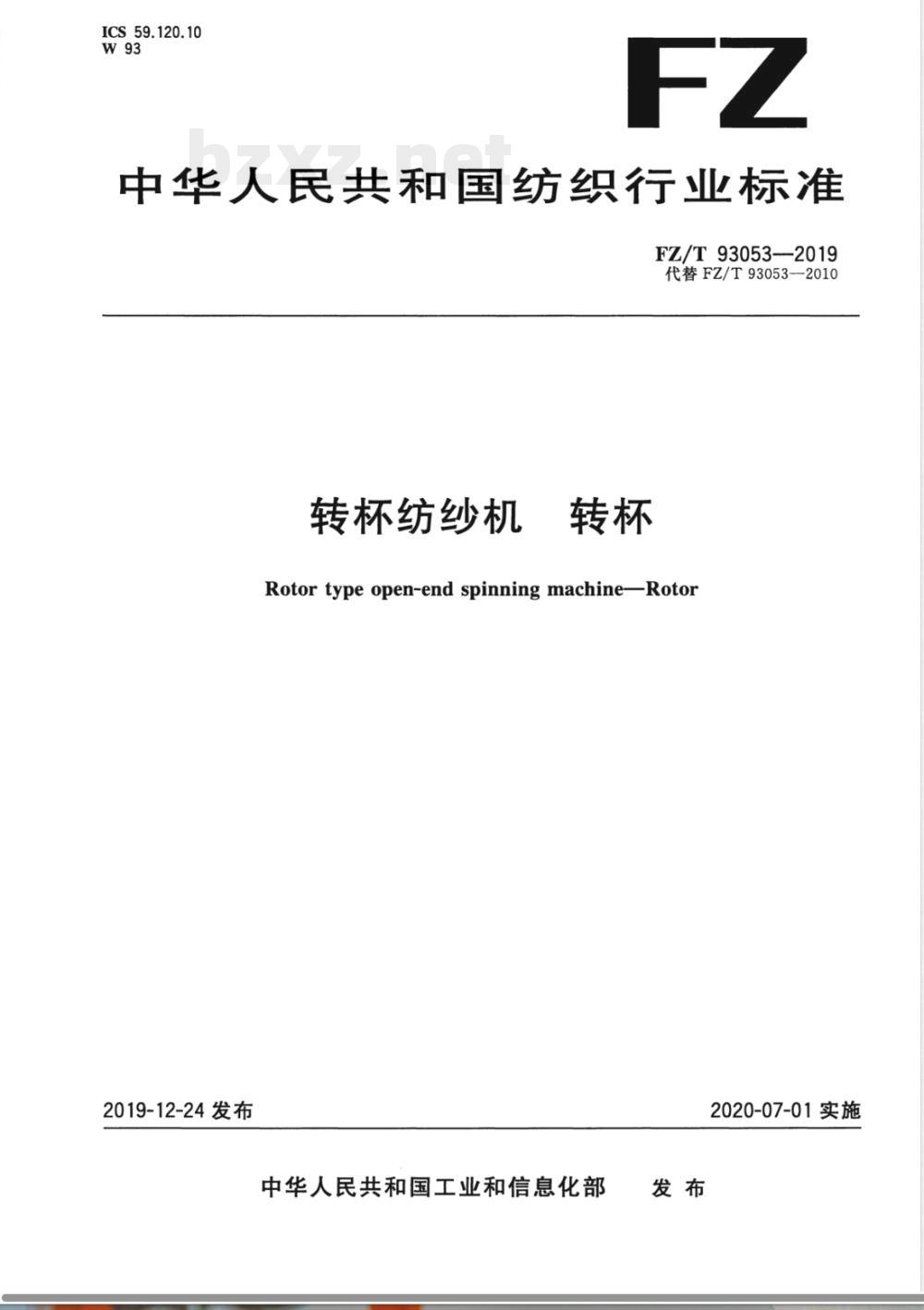

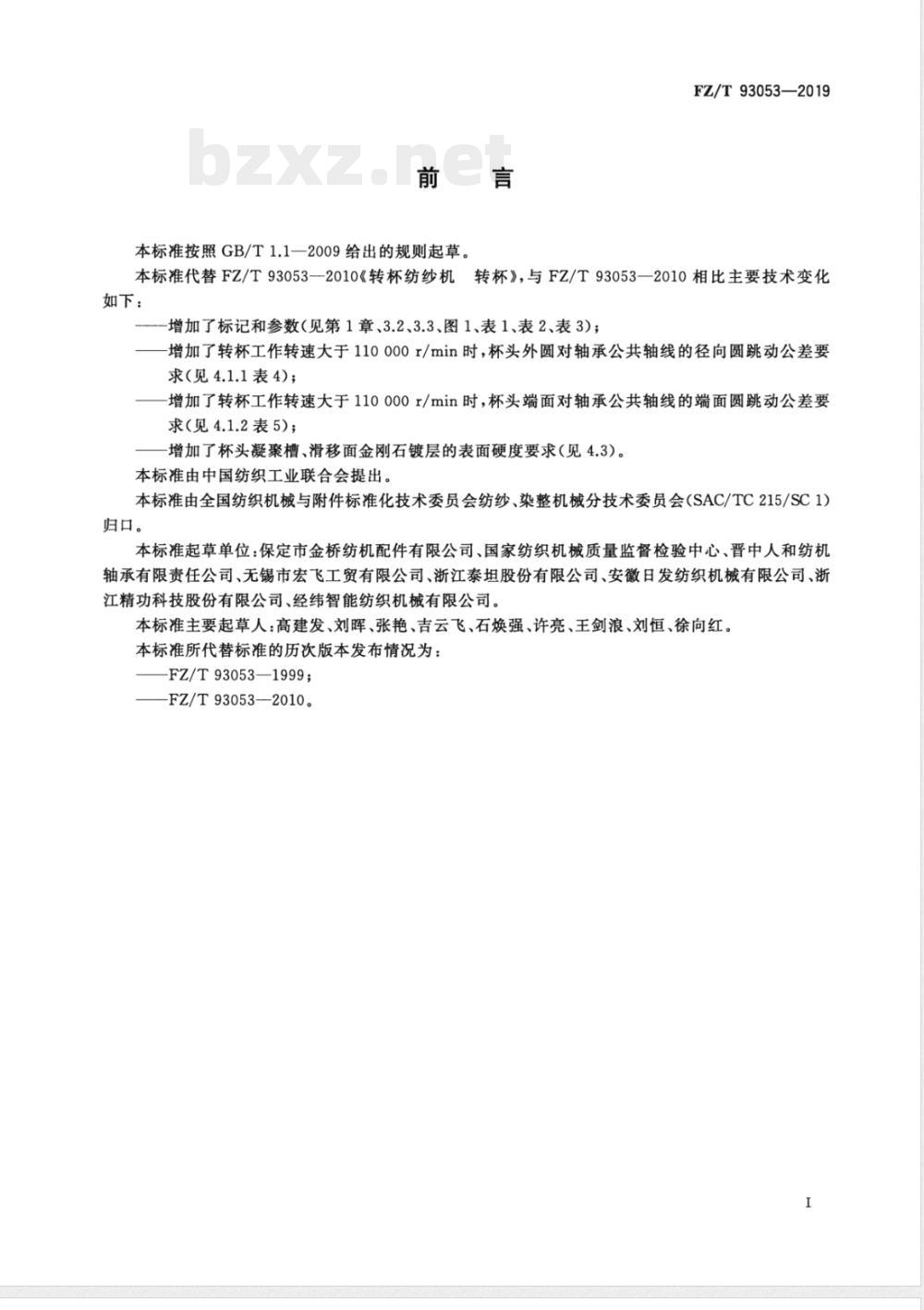

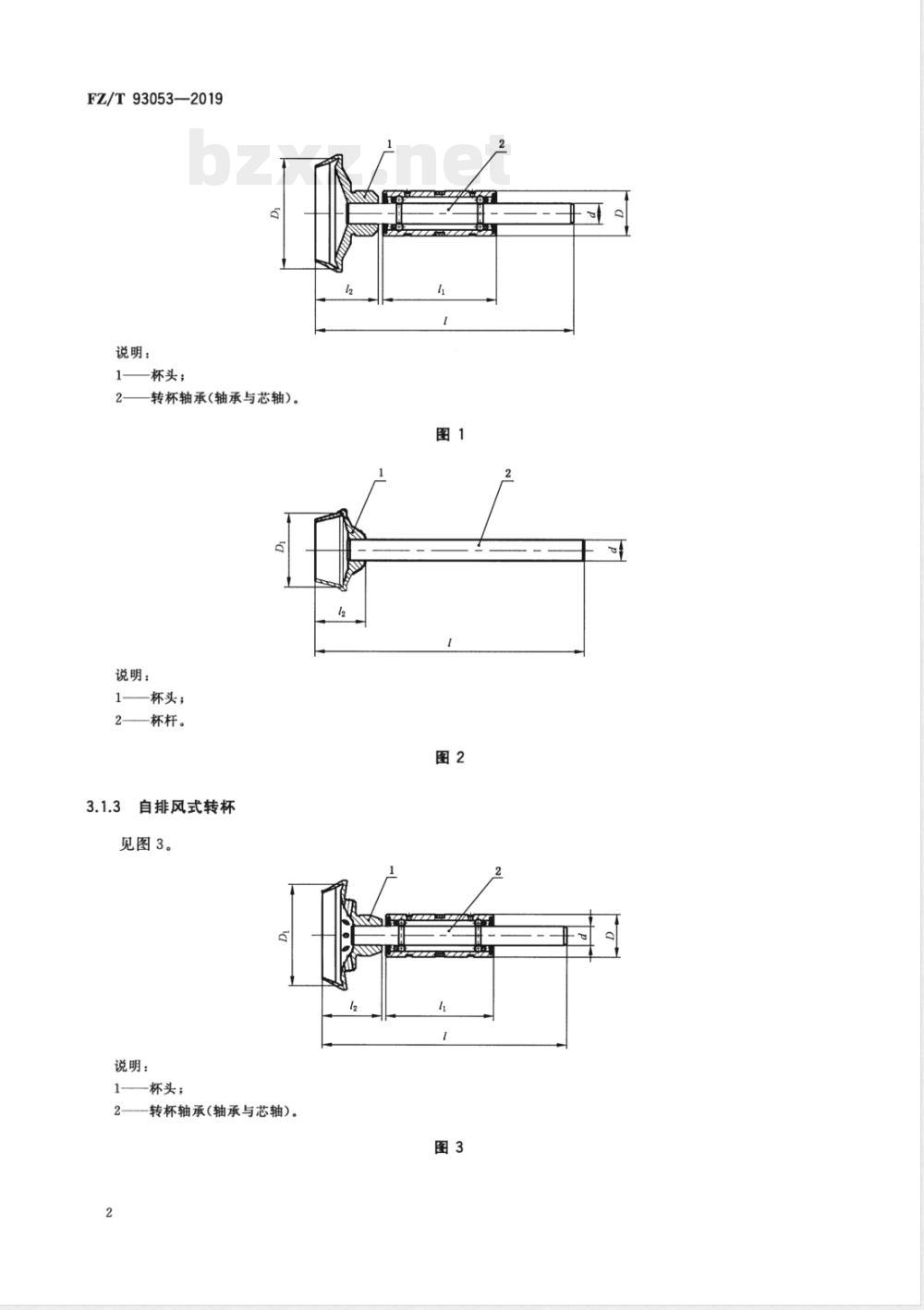

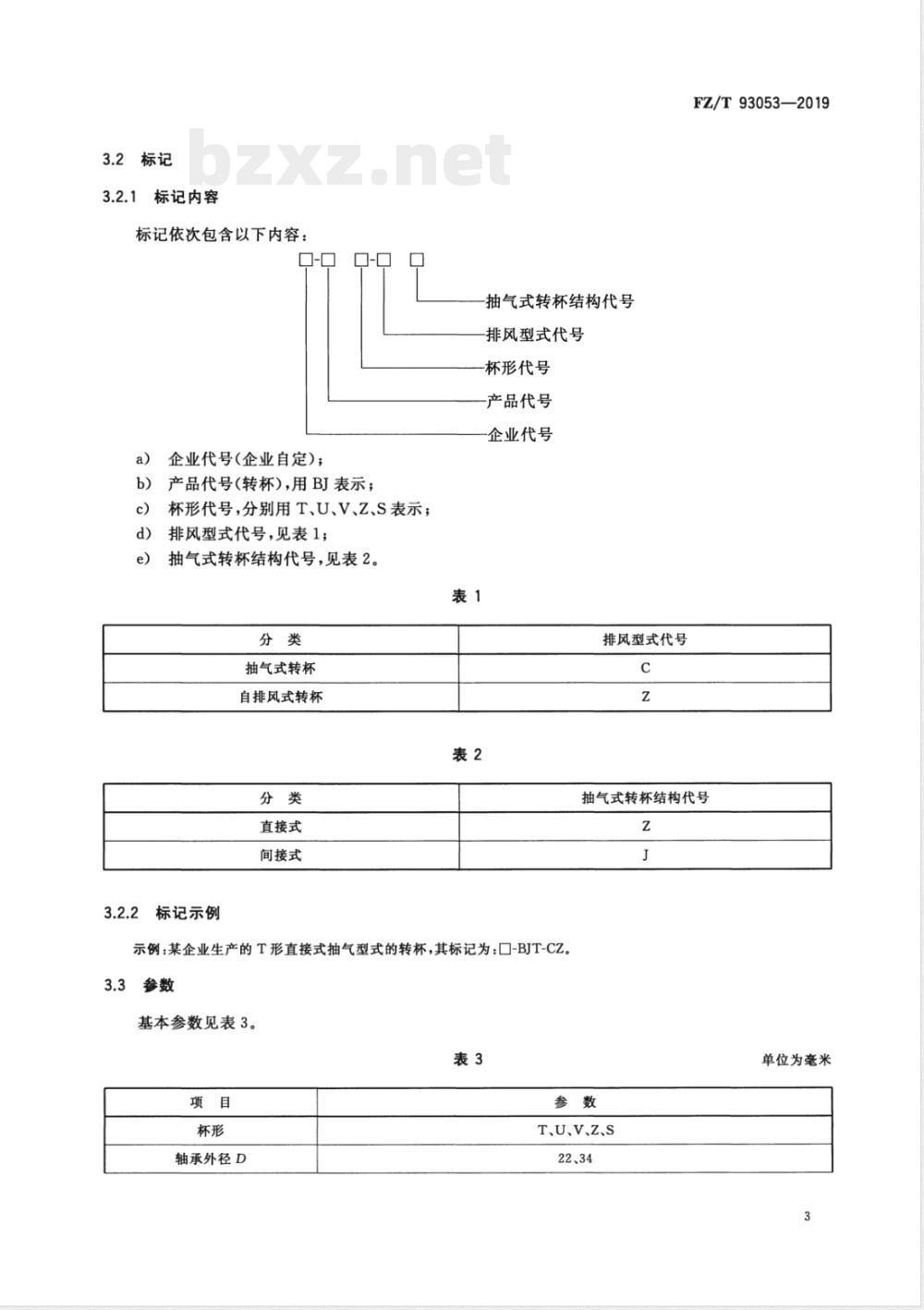

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93053—2019 代替 FZ/T 93053—2010 转杯纺纱机 转杯 Rotor type open-end spinning machine Rotor 2019-12-24发布 2020-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 93053—2010《转杯纺纱机 转杯》。与FZ/T 93053—2010相比，主要技术变化如下： 1. 增加了标记和参数（见第1章、3.2、3.3、图1、表1、表2、表3）； 2. 增加了转杯工作转速大于110000 r/min时，杯头外圆对轴承公共轴线的径向圆跳动公差要求（见4.1.1表4）； 3. 增加了转杯工作转速大于110000 r/min时，杯头端面对轴承公共轴线的端面圆跳动公差要求（见4.1.2表5）； 4. 增加了杯头凝聚槽、滑移面金刚石镀层的表面硬度要求（见4.3）。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：保定市金桥纺机配件有限公司、国家纺织机械质量监督检验中心、晋中人和纺机轴承有限责任公司、无锡市宏飞工贸有限公司、浙江泰坦股份有限公司、安徽日发纺织机械有限公司、浙江精功科技股份有限公司、经纬智能纺织机械有限公司。 本标准主要起草人：高建发、刘晖、张艳、吉云飞、石焕强、许亮、王剑浪、刘恒、徐向红。 本标准所代替标准的历次版本发布情况为： FZ/T 93053—1999； FZ/T 93053—2010。 1 范围 本标准规定了转杯纺纱机转杯的分类、标记和参数、要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于转杯纺纱机转杯（以下简称“转杯”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 1958 产品几何技术规范（GPS）几何公差检测与验证 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 8597 滚动轴承防锈包装 GB/T 9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 FZ/T 93069 转杯轴承 3 分类、标记和参数 3.1 分类 3.1.1 总则 转杯按排风型式分为： 1. 抽气式转杯； 2. 自排风式转杯。 3.1.2 抽气式转杯 按结构分为： 1. 直接式； 2. 间接式。 图示说明： 图1： 1——杯头； 2——转杯轴承（轴承与芯轴）。 图2： 1——杯头； 2——杯杆。 3.1.3 自排风式转杯 见图3。 图3说明： 1——杯头； 2——转杯轴承（轴承与芯轴）。 3.2 标记 3.2.1 标记内容 标记依次包含以下内容： a）企业代号（企业自定）； b）产品代号（转杯），用“BJ”表示； c）杯形代号，分别用T、U、V、Z、S表示； d）排风型式代号，见表1； e）抽气式转杯结构代号，见表2。 表1 排风型式代号 抽气式转杯：C 自排风式转杯：Z 表2 抽气式转杯结构代号 直接式：Z 间接式：J 3.2.2 标记示例 某企业生产的T形直接式抽气型式的转杯，其标记为：口-BJT-CZ。 3.3 参数 基本参数见表3。 表3 基本参数 1. 杯形：T、U、V、Z、S； 2. 轴承外径D：22 mm、34 mm； 3. 杯头凝聚槽直径D1：26 mm、28 mm、30 mm、31 mm、32 mm、33 mm、34 mm、35 mm、36 mm、40 mm、41 mm、42 mm、43 mm、46 mm、48 mm、50 mm、54 mm、66 mm； 4. 芯轴（或杯杆）直径d：7.9 mm、8 mm、8.9 mm、9 mm、10 mm、12 mm。 4 要求 4.1 形位公差 4.1.1 杯头外圆对轴承公共轴线的径向圆跳动公差应符合相关规定。 4.1.2 杯头端面对轴承公共轴线的端面圆跳动公差应符合相关规定。 4.2 平衡品质要求 转杯平衡品质等级应符合相关标准要求。 4.3 表面硬度 杯头凝聚槽、滑移面金刚石镀层表面硬度应符合规定要求。
