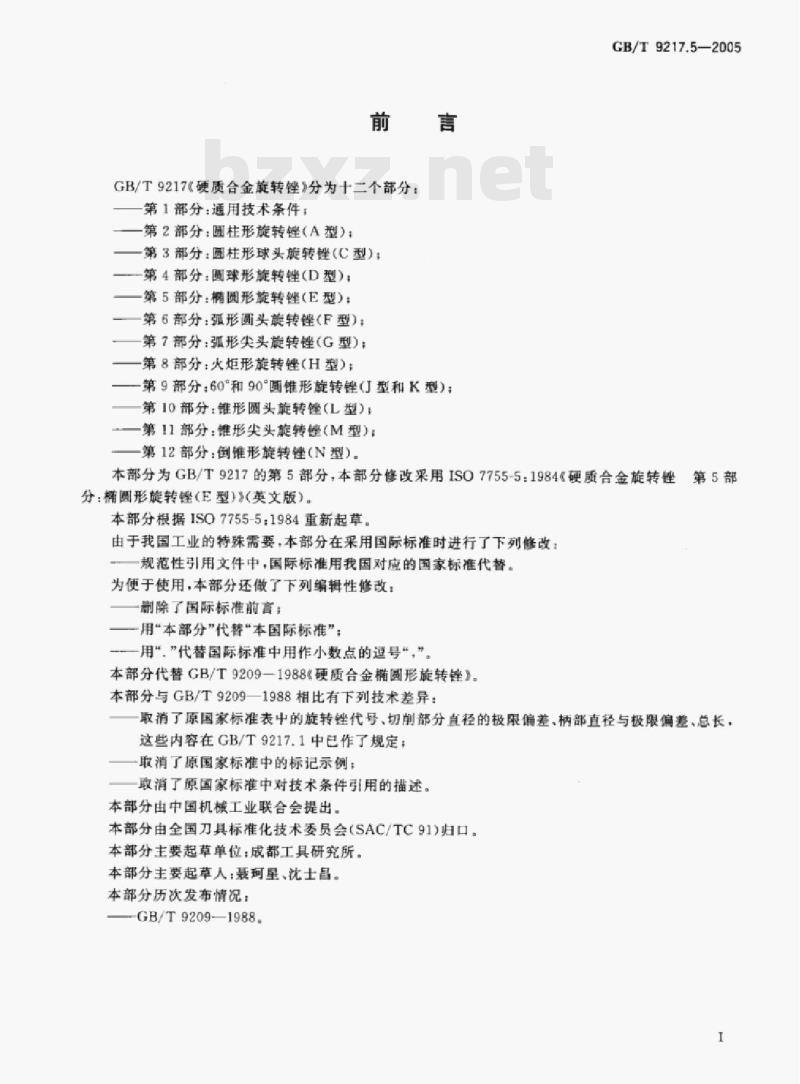

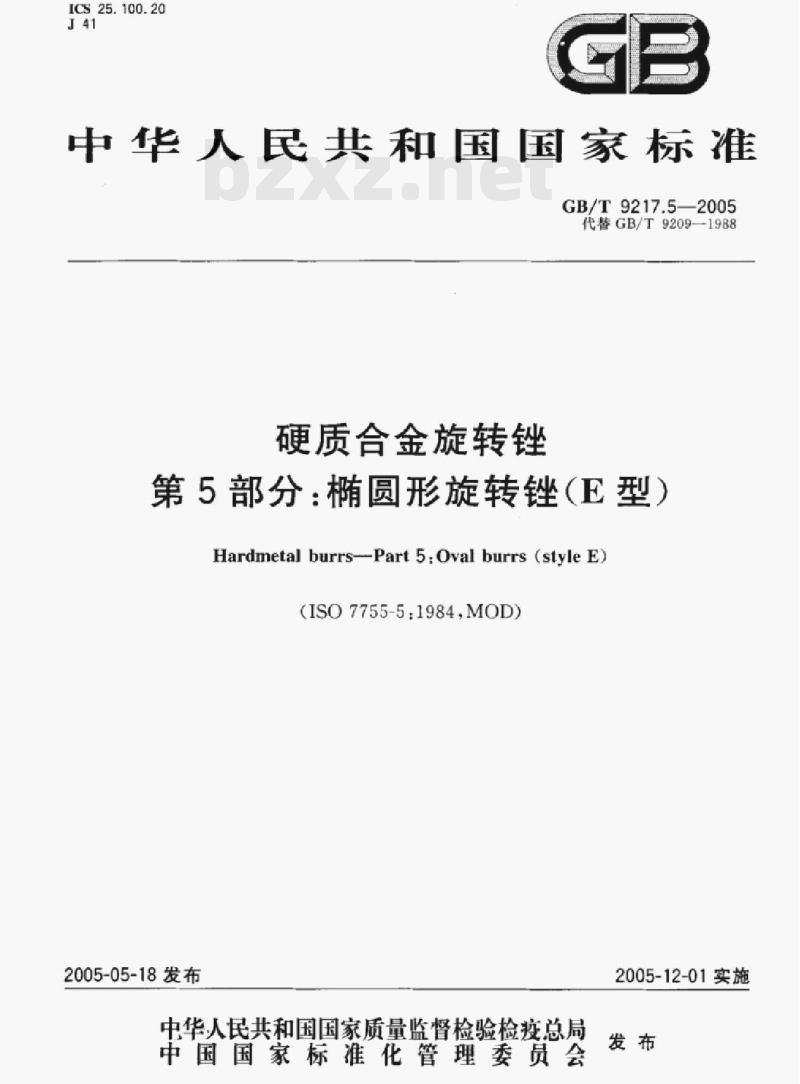

ICS 25.100.20 J41 中华人民共和国国家标准 GB/T 9217.5—2005 代替 GB/T 9209—1988 硬质合金旋转锉 第5部分：椭圆形旋转锉（E型） Hardmetal burrs — Part 5: Oval burrs (style E)（ISO 7755-5:1984, MOD） 2005-05-18 发布 2005-12-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 9217《硬质合金旋转锉》分为十二个部分： 第1部分：通用技术条件； 第2部分：圆柱形旋转锉（A型）； 第3部分：圆柱形球头旋转锉（C型）； 第4部分：圆球形旋转锉（D型）； 第5部分：椭圆形旋转锉（E型）； 第6部分：弧形圆头旋转锉（F型）； 第7部分：弧形尖头旋转锉（G型）； 第8部分：火炬形旋转锉（H型）； 第9部分：60°和90°圆锥形旋转锉（J型和K型）； 第10部分：锥形圆头旋转锉（L型）； 第11部分：锥形尖头旋转锉（M型）； 第12部分：倒锥形旋转锉（N型）。 本部分为 GB/T 9217 的第5部分，修改采用 ISO 7755-5:1984《硬质合金旋转锉 第5部分：椭圆形旋转锉（E型）》。 本部分根据 ISO 7755-5:1984 重新起草。由于我国工业的特殊需要，采用国际标准时进行了适当修改： 1. 规范性引用文件中以我国国家标准代替国际标准； 2. 删除国际标准前言； 3. 用“本部分”代替“本国际标准”； 4. 用“，”代替国际标准中作为小数点的逗号。 本部分代替 GB/T 9209—1988《硬质合金椭圆形旋转锉》。与 GB/T 9209—1988 相比主要变化如下： 取消旋转锉代号、切削部分直径极限偏差、柄部直径及极限偏差、总长等内容（已在 GB/T 9217.1 中规定）； 取消标记示例； 取消技术条件引用描述。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC 91）归口。 本部分主要起草单位：成都工具研究所。 本部分主要起草人：基珂星、沈士昌。 本部分历次发布情况：GB/T 9209—1988。 1 范围 本部分规定了椭圆形硬质合金旋转锉的主要尺寸，并用符号 E 表示。 切削直径的公差、螺旋槽方向与切削方向、圆柱形柄部直径以及旋转锉代号按 GB/T 9217.1 的规定执行。 2 规范性引用文件 下列文件中的条款通过本部分引用而成为本部分条款。凡注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本部分，但鼓励各方研究使用最新版本。凡不注日期的引用文件，其最新版本适用于本部分。 GB/T 9217.1 硬质合金旋转锉 第1部分：通用技术条件（GB/T 9217.1—2005，ISO 7755-1:1984, MOD） 3 型式和尺寸 见图1和表1。 注：该型式由头部圆弧（R）及另一与其相切并延伸超过大径切点的圆弧构成。 图1（椭圆形旋转锉结构示意） 表1 主要尺寸（单位：mm） d：3、8、10、12、16、7、10、13、16、20、25 R：1.2、2.5、3.7、5、6.5
