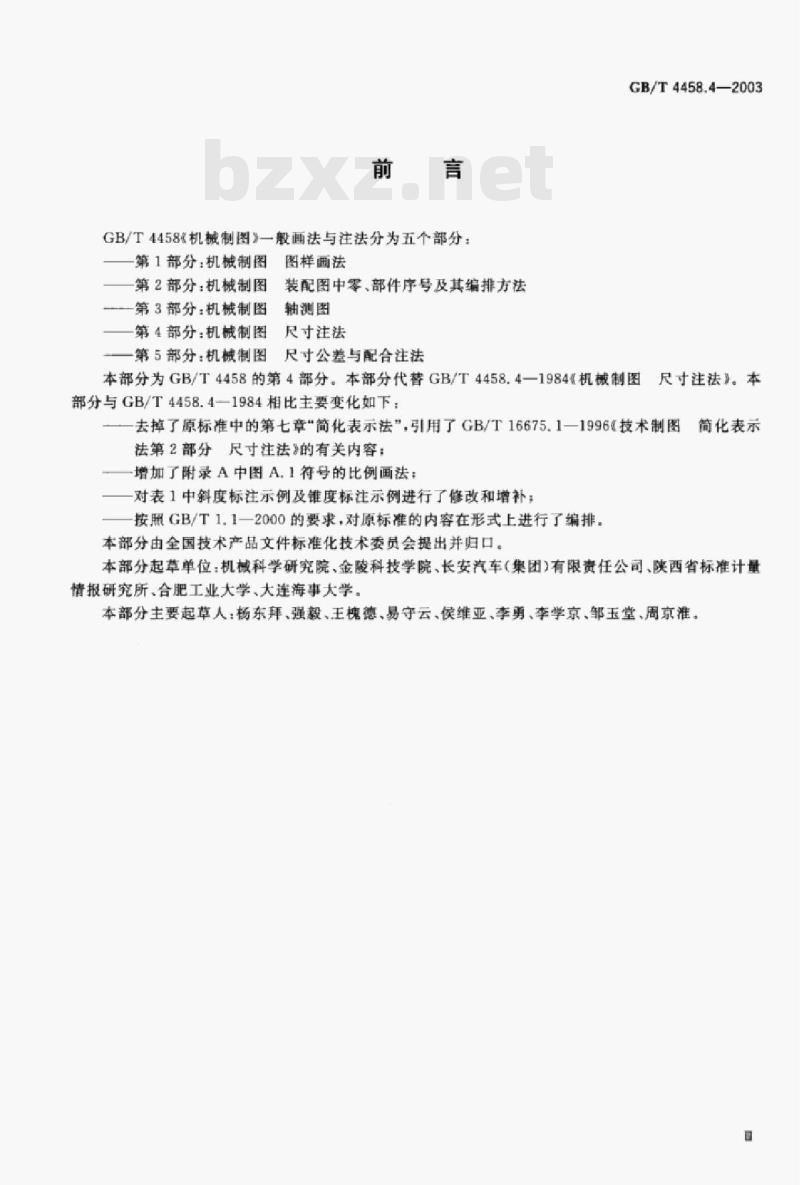

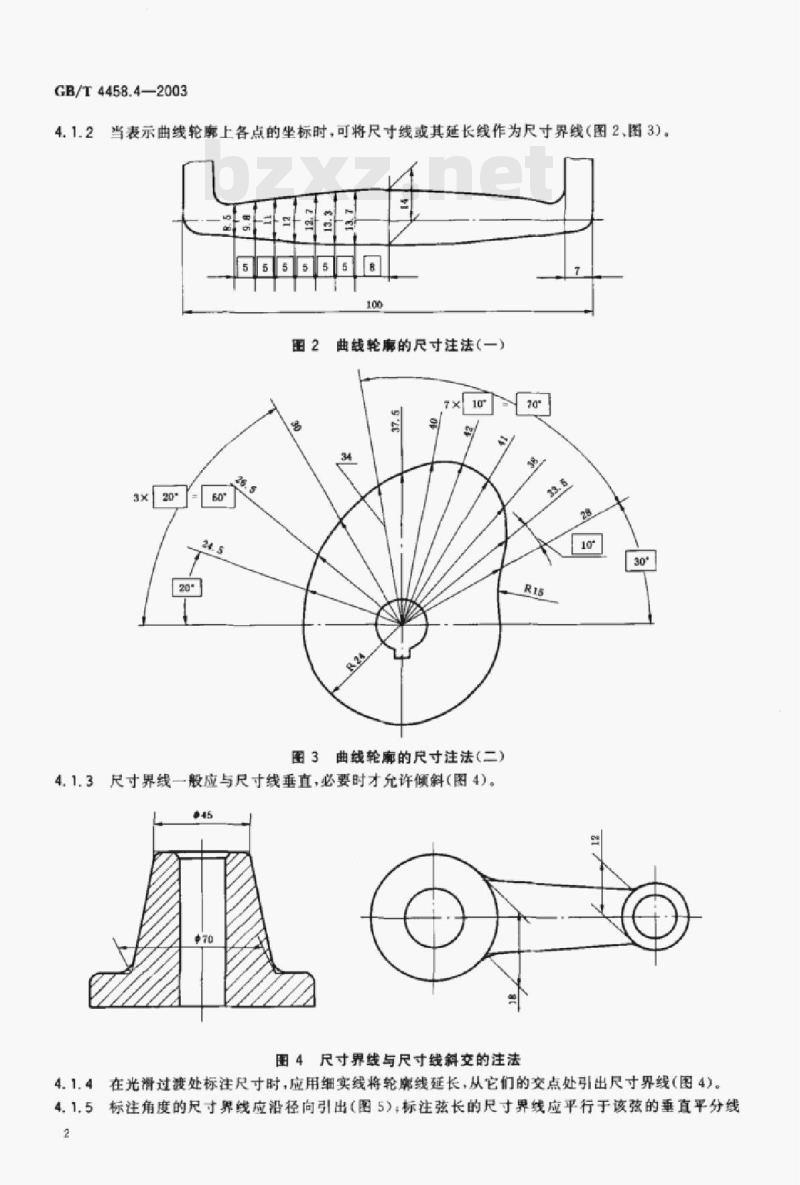

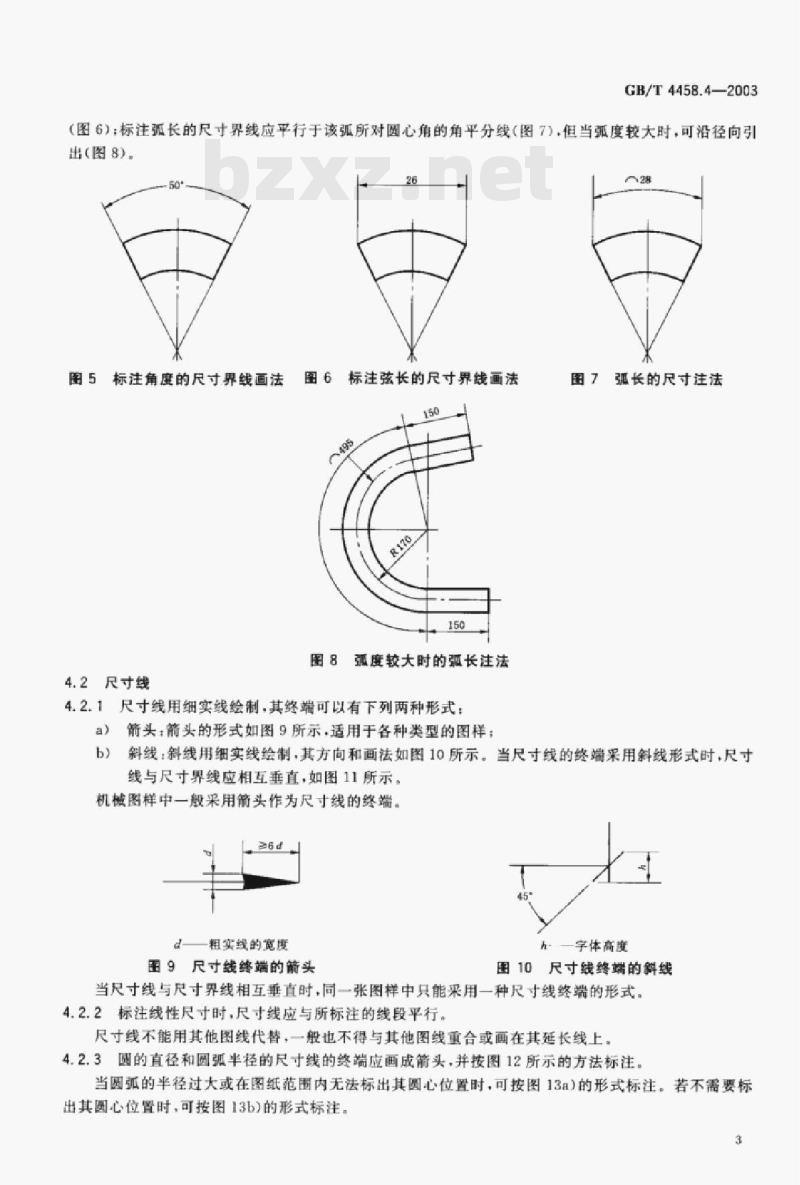

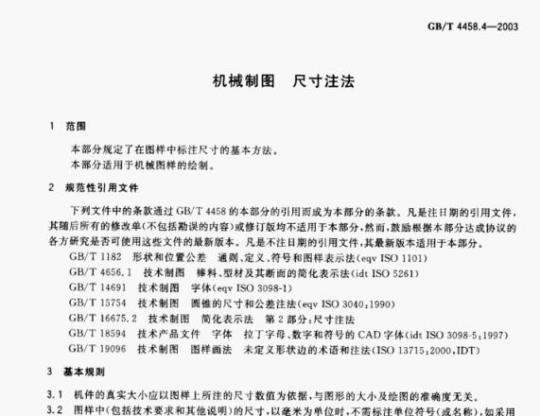

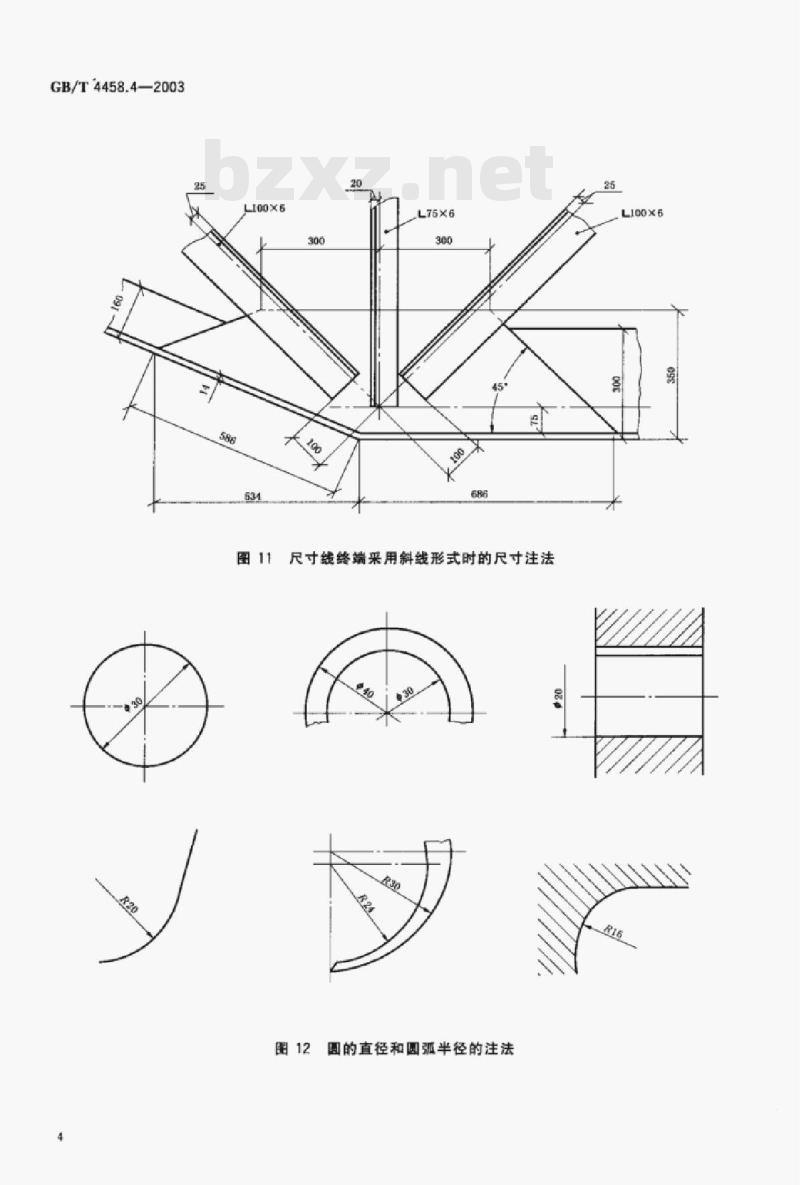

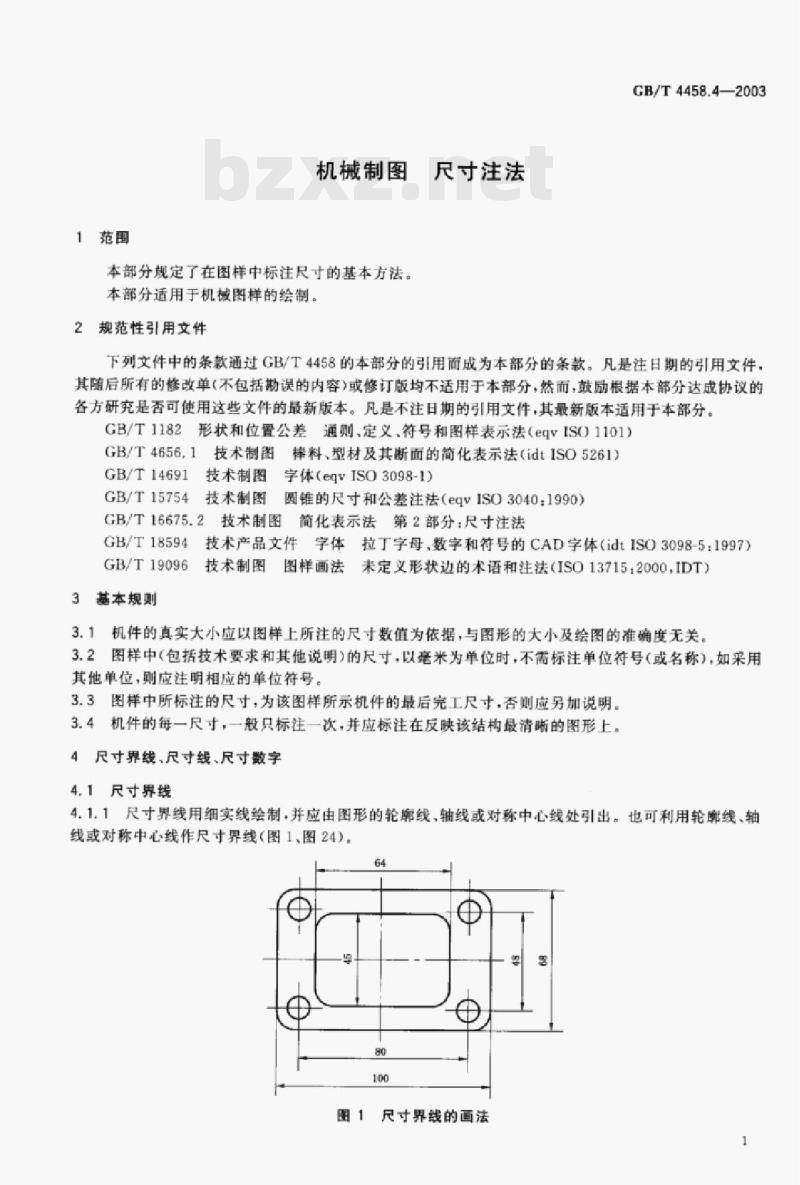

前言 GB/T 4458《机械制图》一般表示法与注法分为五个部分：图样画法，第1部分至第5部分分别涉及机械制图的不同内容，包括装配图中零部件序号及编排方法、轴测图、尺寸注法、尺寸公差与配合注法等。 GB/T 4458.4—2003 为第4部分，代替 GB/T 4458.4-1984《机械制图 尺寸注法》。本部分与旧版相比主要变化如下：删除原标准第七章“简化表示法”，引用 GB/T 16675.1-1996《技术制图 简化表示法 第2部分：尺寸注法》相关内容；增加附录A中图A.1符号比例画法；对表1中斜度与锥度标注示例进行修改与补充；并按 GB/T 1.1-2000 要求对内容进行重新编排。 本部分由全国技术产品文件标准化技术委员会提出并归口。 起草单位包括机械科学研究院、金陵科技学院、长安汽车（集团）有限责任公司、陕西省标准计量情报研究所、合肥工业大学、大连海事大学等。 主要起草人包括杨东、郝强、毅王槐德、易守云、侯维亚、李勇、李学京、邹玉堂、周京准等。 1 范围 本部分规定了在图样中标注尺寸的基本方法，适用于机械图样的绘制。 2 规范性引用文件 下列文件中的条款通过 GB/T 4458 的本部分引用而成为本部分条款。凡是注日期的引用文件，其后续修改单或修订版均不适用，但鼓励使用最新版本。 GB/T 1182 形状和位置公差通则（定义、符号和图样表示法） GB/T 4656.1 技术制图 棒料、型材及其断面的简化表示法 GB/T 14691 技术制图 字体 GB/T 15754 技术制图 圆锥的尺寸和公差注法 GB/T 16675.2 技术制图 简化表示法 第2部分：尺寸注法 GB/T 18594 技术产品文件字体 拉丁字母、数字和符号的CAD字体 GB/T 19096 技术制图 图样画法 未定义形状边的术语和注法 3 基本规则 3.1 机件的真实大小以图样中所注尺寸数值为依据，与图形大小及绘图准确度无关。 3.2 图样中尺寸以毫米为单位时不标注单位符号；采用其他单位时应注明。 3.3 图样所标注尺寸为机件最终完工尺寸，否则应另行说明。 3.4 每一尺寸一般只标注一次，并标注在最清晰表达该结构的图形上。 4 尺寸界线、尺寸线与尺寸数字 4.1 尺寸界线 4.1.1 尺寸界线用细实线绘制，可由轮廓线、轴线或对称中心线引出，也可直接利用这些线作为界线。 4.1.2 曲线轮廓各点坐标标注时，可将尺寸线或其延长线作为尺寸界线。 4.1.3 尺寸界线一般应与尺寸线垂直，必要时允许倾斜。 4.1.4 光滑过渡处标注尺寸时，应从轮廓线延长交点处引出尺寸界线。 4.1.5 角度尺寸界线应沿径向引出；弦长尺寸界线应平行于弦的垂直平分线；弧长尺寸界线应平行于弧所对圆心角的角平分线。 4.2 尺寸线 4.2.1 尺寸线用细实线绘制，终端形式包括箭头或斜线。机械图样中一般采用箭头作为尺寸线终端。同一图样中应统一终端形式。 4.2.2 标注线性尺寸时，尺寸线应与所标注线段平行，不得用其他图线代替。
