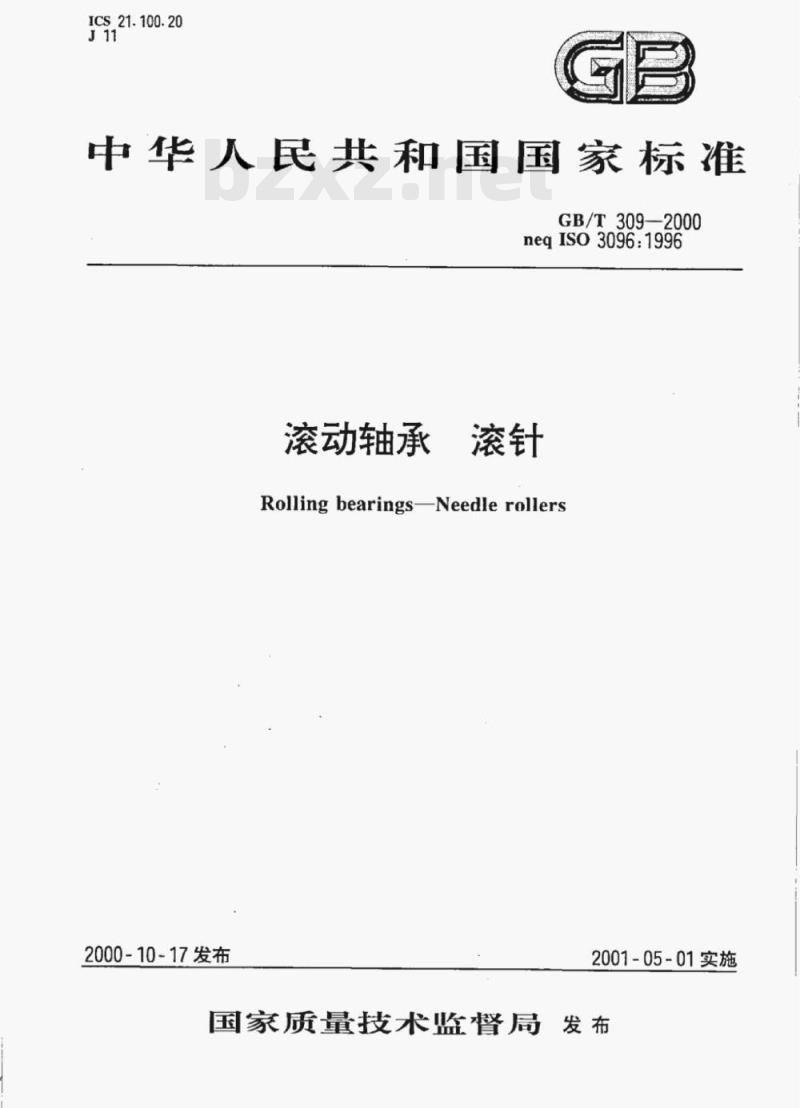

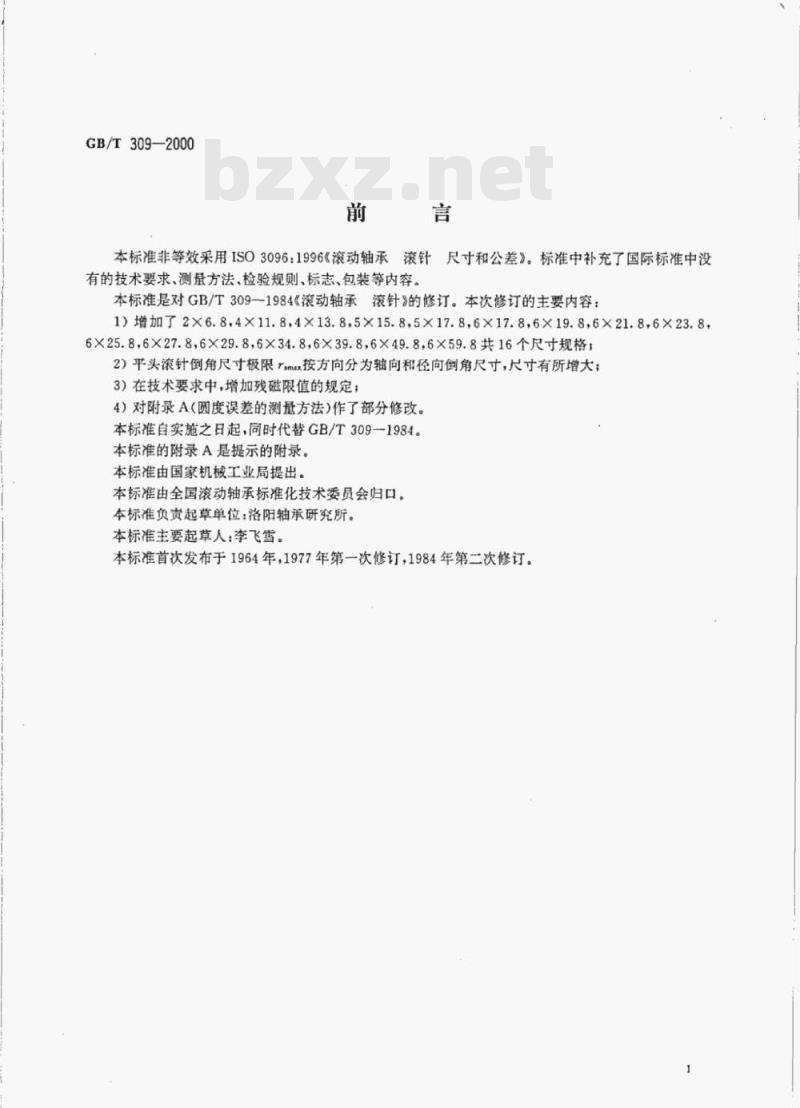

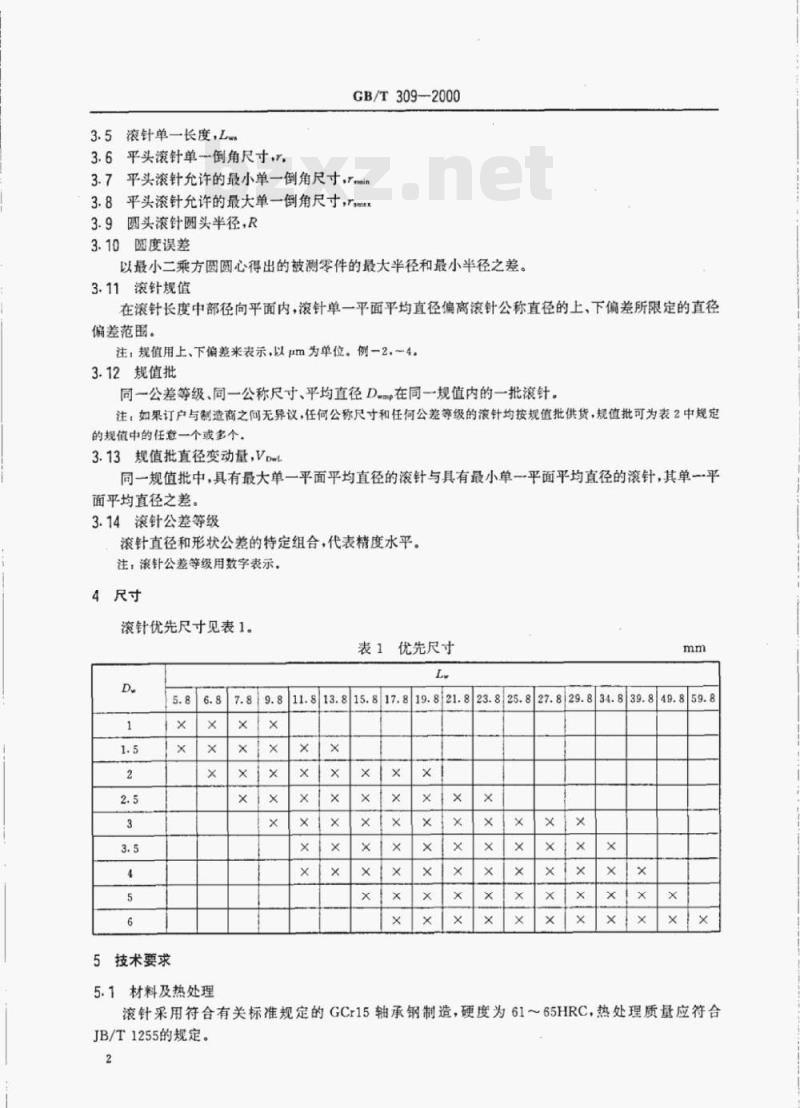

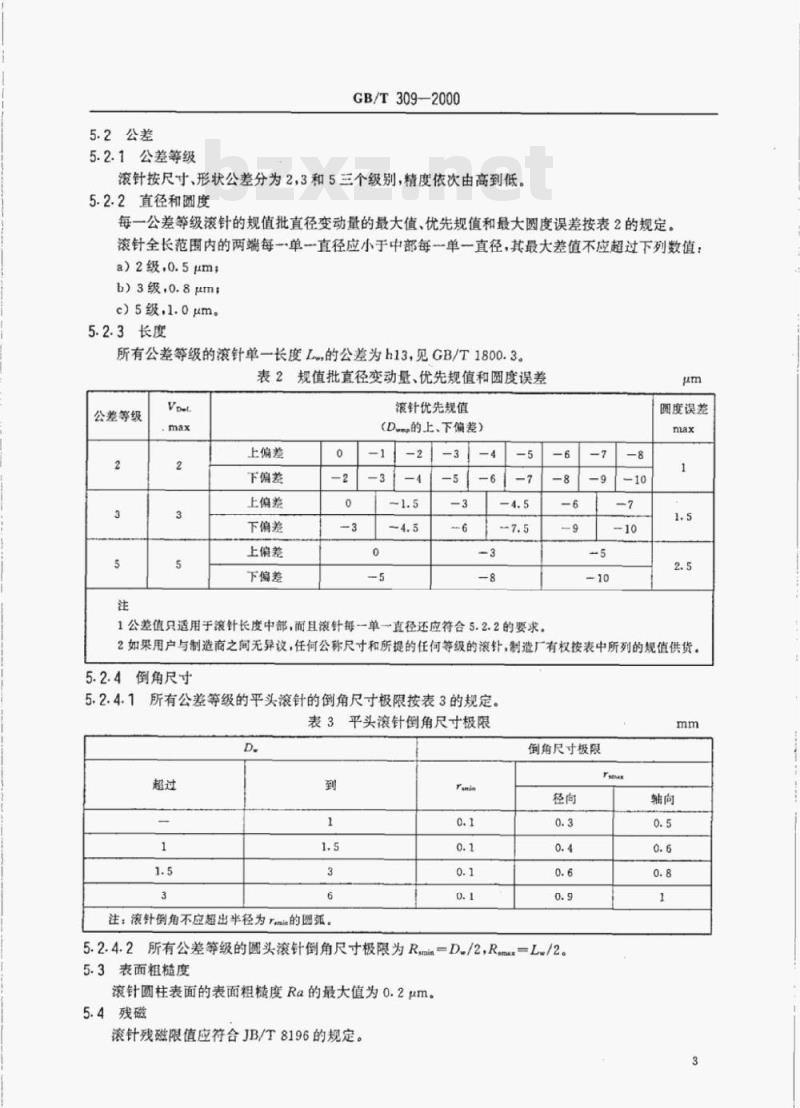

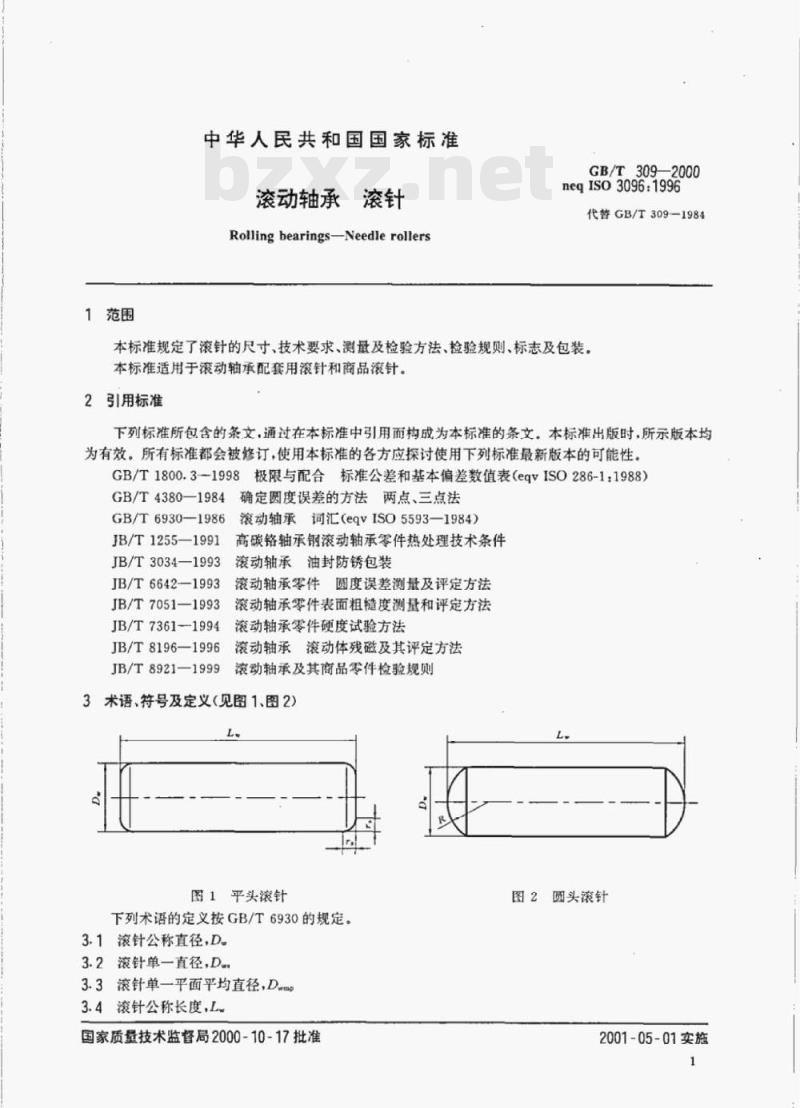

ICS 21.100.20 J11 中华人民共和国国家标准 GB/T 309-2000（neq ISO 3096:1996） 滚动轴承 滚针 Rolling bearings - Needle rollers 2000-10-17发布 2001-05-01实施 国家质量技术监督局 发布 前言 本标准非等效采用 ISO 3096:1996《滚动轴承 滚针尺寸和公差》。在国际标准基础上补充了技术要求、测量方法、检验规则、标志及包装等内容。本标准是对 GB/T 309-1984 的修订。本次修订主要包括：增加多种尺寸规格；对平头滚针倒角尺寸极限进行调整并增大；在技术要求中增加残磁限值规定；对附录A圆度误差测量方法进行部分修改。本标准自实施之日起代替 GB/T 309-1984。附录A为提示的附录。本标准由国家机械工业局提出，全国滚动轴承标准化技术委员会归口，洛阳轴承研究所负责起草。 1 范围 本标准规定了滚针的尺寸、技术要求、测量及检验方法、检验规则、标志及包装。 本标准适用于滚动轴承配套用滚针和商品滚针。 2 引用标准 下列标准所包含的条文，通过引用构成本标准条文。本标准出版时所示版本均为有效： GB/T 1800.3-1998 极限与配合 标准公差和基本偏差数值表（eqv ISO 286-1:1988） GB/T 4380-1984 确定圆度误差的方法（两点、三点法） GB/T 6930-1986 滚动轴承词汇（eqv ISO 5593:1984） JB/T 1255-1991 高碳铬轴承钢滚动轴承零件热处理技术条件 JB/T 3034-1993 滚动轴承零件圆度误差测量及评定方法 JB/T 6642-1993 滚动轴承油封防锈包装 JB/T 7051-1993 滚动轴承零件表面粗糙度测量和评定方法 JB/T 7361-1994 滚动轴承零件硬度试验方法 JB/T 8196-1996 滚动轴承滚动体残磁及其评定方法 JB/T 8921-1999 滚动轴承及其商品零件检验规则 3 术语、符号及定义 3.1 滚针公称直径 D 3.2 滚针单一直径 D1 3.3 滚针单一平面平均直径 Dmp 3.4 滚针公称长度 L 3.5 滚针单一长度 L1 3.6 平头滚针单一倒角尺寸 r 3.7 允许的最小单一倒角尺寸 rmin 3.8 允许的最大单一倒角尺寸 rmax 3.9 圆头滚针圆头半径 R 3.10 圆度误差：以最小二乘圆心确定的最大半径与最小半径之差 3.11 滚针规值：在长度中部径向平面内，平均直径偏离公称直径的上、下偏差范围（μm表示） 3.12 规值批：同一公差等级、同一公称尺寸且平均直径在同一规值内的一批滚针 3.13 规值批直径变动量 Vpt：同批中最大与最小单一平面平均直径之差 3.14 滚针公差等级：直径与形状公差的特定组合，用数字表示 4 尺寸 滚针优先尺寸见表1（部分）： D（mm）：1、1.5、2、2.5、3、3.5、5、6等 对应长度L（mm）：3.8、5.8、6.8、7.8、9.8、11.8、13.8、15.8、17.8、19.8、21.8、23.8、25.8、27.8、29.8、34.8、39.8、49.8、59.8等 （表格中部分数据因OCR缺失未完全恢复） 5 技术要求 （本部分OCR内容缺失或不完整，仅保留章节结构）
