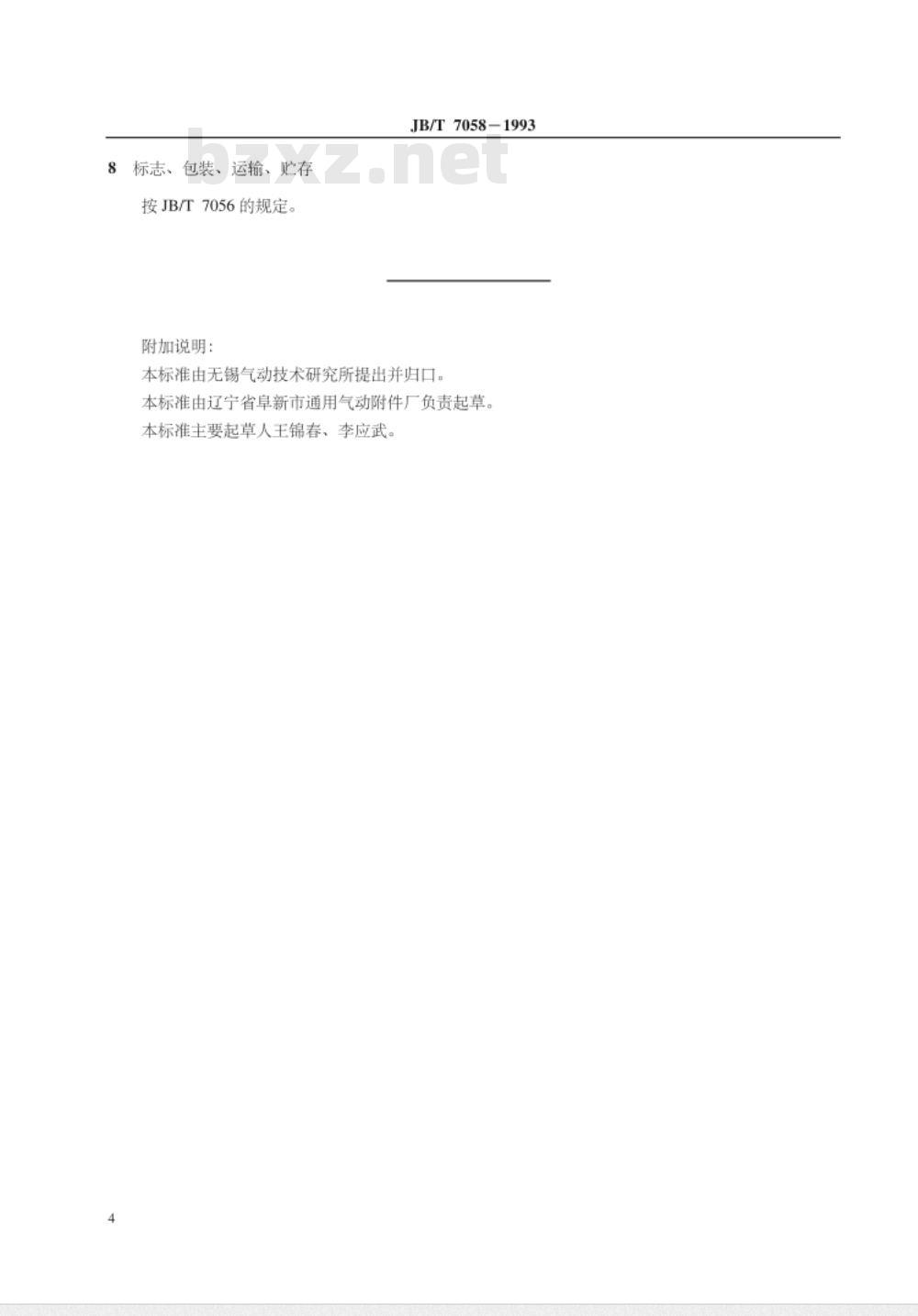

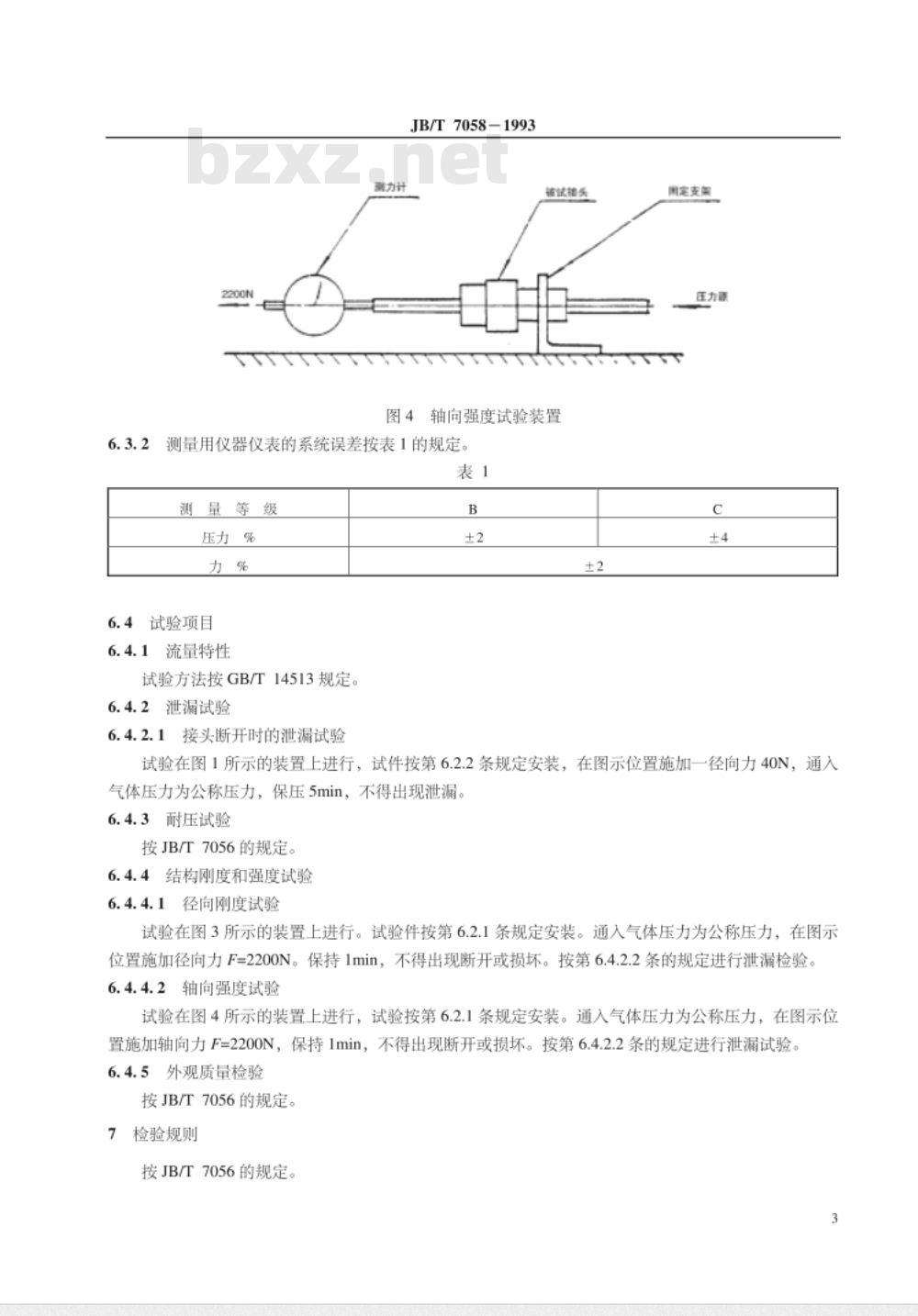

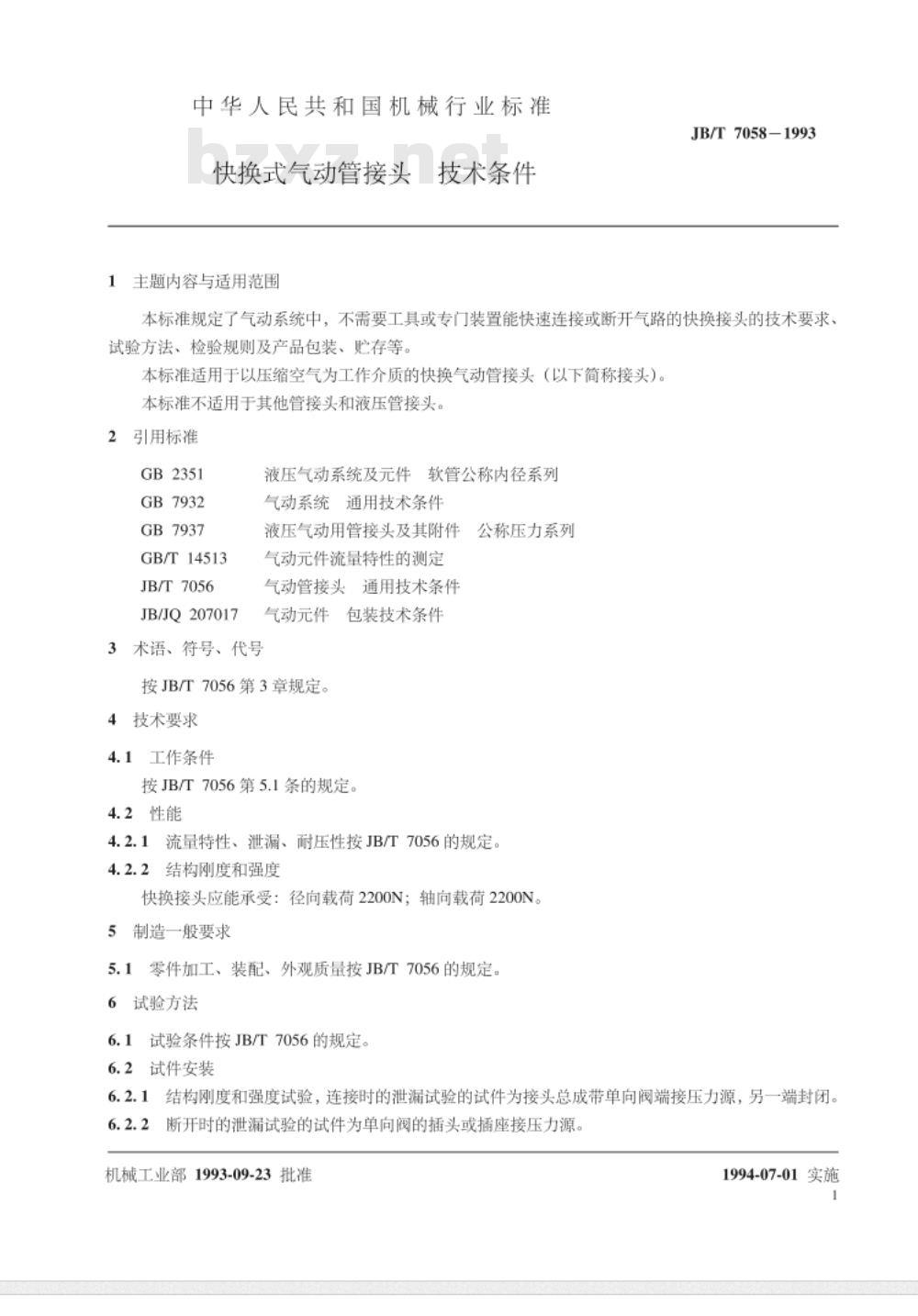

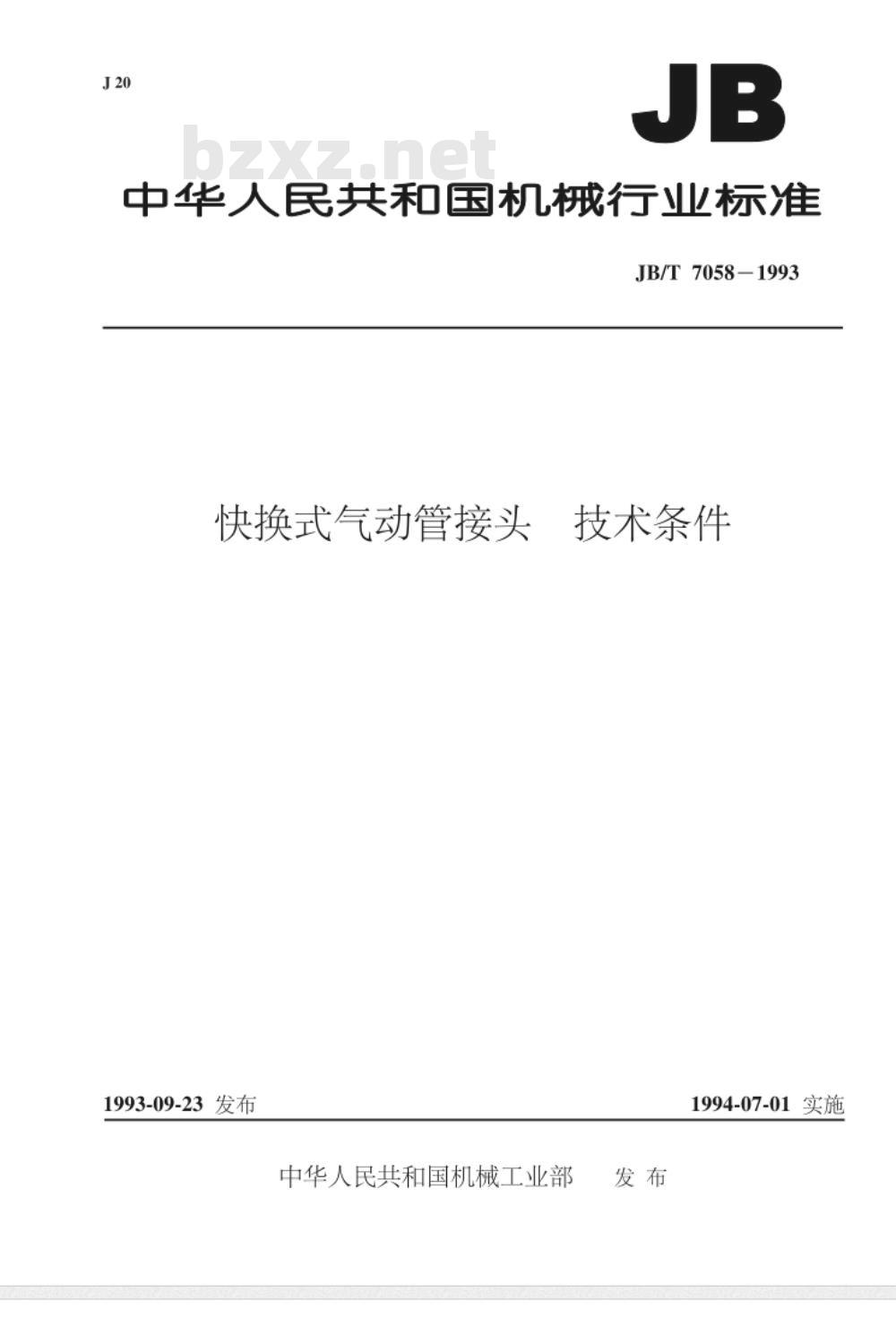

中华人民共和国机械行业标准 快换式气动管接头技术条件 JB/T 7058-1993 本标准规定了气动系统中，不需要工具或专门装置能快速连接或断开气路的快换接头的技术要求、试验方法、检验规则及产品包装、贮存等。本标准适用于以压缩空气为工作介质的快换气动管接头（以下简称接头）。本标准不适用于其他管接头和液压管接头。 1 引用标准 GB2351、GB7932、GB7937、GB/T14513、JB/T7056、JB/JQ207017 2 术语、符号、代号 按JB/T7056第3章的规定。 3 技术要求 3.1 工作条件 按JB/T7056第5.1条的规定。 3.2 性能 流量特性、泄漏、耐压性按JB/T7056的规定。 3.3 结构刚度和强度 快换接头应能承受： - 径向载荷2200N - 轴向载荷2200N 4 制造要求 4.1 零件加工、装配、外观质量按JB/T7056的规定。 5 试验方法 5.1 试验条件按JB/T7056的规定。 5.2 试件安装 5.2.1 结构刚度和强度试验，连接时的泄漏试验的试件为接头总成带单向阀端接压力源，另一端封闭。断开时的泄漏试验的试件为单向阀的插头或插座接压力源。 5.3 试验装置 5.3.1 试验装置示意图见图1~图4。试验装置应设有卸压和防爆系统，以保证试验安全。 5.3.2 测量用仪器仪表的系统误差按表1的规定。 6 试验项目 6.1 流量特性 试验方法按GB/T14513规定。 6.2 泄漏试验 6.2.1 接头断开时的泄漏试验 试验在图1所示的装置上进行，试件按第6.2.2条规定安装，在图示位置施加一径向力40N，通入气体压力为公称压力，保压5min，不得出现泄漏。 6.3 耐压试验 按JB/T7056的规定。 6.4 结构刚度和强度试验 6.4.1 径向刚度试验 试验在图3所示的装置上进行，通入气体压力为公称压力，在图示位置施加径向力2200N，保持1min，不得出现断开或损坏。 6.4.2 轴向强度试验 试验在图4所示的装置上进行，通入气体压力为公称压力，在图示位置施加轴向力2200N，保持1min，不得出现断开或损坏。 6.5 外观质量检验 按JB/T7056的规定。 7 检验规则 按JB/T7056的规定。 8 包装、运输、贮存 包装、运输、贮存应按JB/T7056的规定。 附加说明： 本标准由无锡气动技术研究所提出并归口。由辽宁省阜新市通用气动附件厂负责起草。主要起草人王锦春、李应武。 中华人民共和国机械行业标准 快换式气动管接头技术条件 JB/T 7058-1993 机械科学研究院出版发行 机械科学研究院印刷 （北京首体南路2号 邮编100044） 1994年5月第一版 1994年5月第一次印刷
